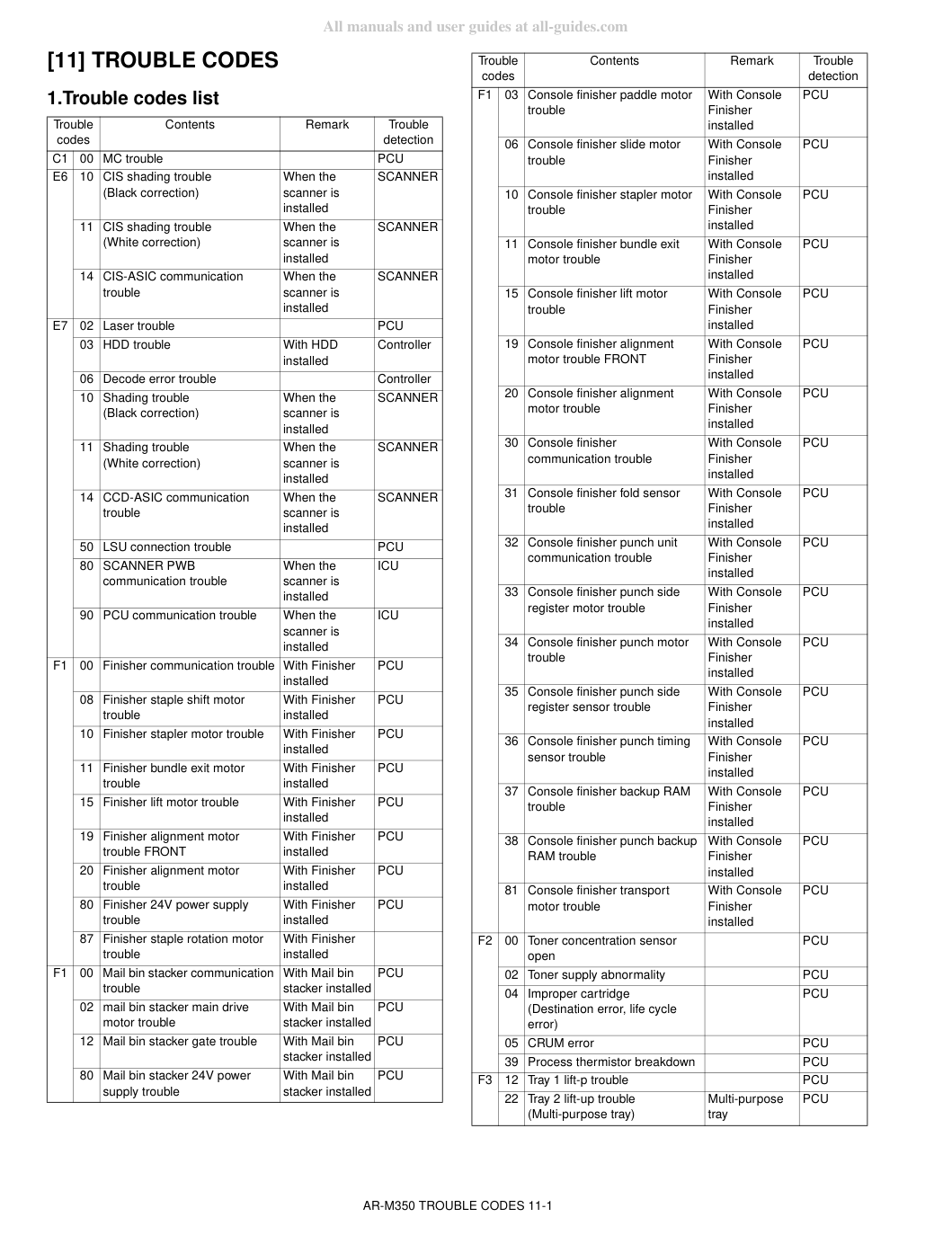

2. Подробности кодов неисправностей
Сигнал неисправности выводится из трансформатора высокого напряжения.
Главное зарядное устройство установлено неправильно.
Главное зарядное устройство собрано неправильно.
Разрыв соединителя трансформатора высокого напряжения.
Разрыв или повреждение жгута высокого напряжения.
Проверка и устранение Используй режим diag или DIAG для проверки выхода главного зарядного устройства.
Проверь на разрыв соединителя главного зарядного устройства.
Замени узел высокого напряжения.
Уровень сканирования CIS черного цвета аномален при отключенной лампе.
Ненормальное крепление жгута к модулю CIS Неисправность модуля CIS Неисправность платы сканера Проверка и устранение Проверь жгут модуля CIS.
Уровень сканирования белой эталонной пластины CIS аномален при включенной лампе.
Ненормальное крепление жгута к модулю CIS Загрязнение белой эталонной пластины.
Очисти белую эталонную пластину.
Проверь световой поток CIS (SIM 5-3) и освещение.
Плата сканера и CIS-ASIC Причина Ненормальное крепление жгута к модулю CIS Неисправность модуля CIS Неисправность платы сканера Проверка и устранение Проверь жгут модуля CIS.
Сигнал BD от LSU постоянно выключен или включен.
Соединитель LSU или жгут в LSU разорван или повреждена.
Полигональный двигатель не вращается нормально.
Датчик домашней позиции лазера в LSU смещен.
На силовую линию для лазера подается ненадлежащее напряжение.
Проверка и устранение Проверь на разрыв соединителя LSU.
Используй DIAG (SIM 61-1) для проверки работы LSU.
Проверь нормальное ли вращение полигонального двигателя.
Проверь свечение лазерного диода.
Жесткий диск не работает должным образом в машине с установленным жестким диском.
Жесткий диск установлен неправильно на плату Controller PWB.
Жесткий диск не работает должным образом в плате Controller PWB.
Проверьте и устраните Проверьте установку жесткого диска на плату Controller PWB.
Проверьте подключение жгута жесткого диска к плате Controller PWB.
Используйте DIAG (SIM 62-2, -3) для проверки чтения/записи жесткого диска.
Ошибка декодирования при создании изображения.
Ошибка данных при вводе из PCI в PM.
Проверьте и устраните Проверьте установку платы. (шина PCI) Если ошибка возникла при факс-задании, проверьте установку платы FAX PWB.
Для других случаев проверьте плату Controller PWB.
Аномалия уровня черного сканирования CCD при выключенной лампе копирования.
Неправильная установка плоского кабеля к узлу CCD.
Проверьте установку плоского кабеля узла CCD.
Аномалия при включенной лампе копирования.
Неправильная установка плоского кабеля к узлу CCD.
Загрязнение зеркала, линзы, белой эталонной пластины Аномалия освещения лампы копирования Неправильная установка узла CCD Аномалия узла CCD Аномалия платы Scanner PWB Проверьте и устраните Очистите зеркало, линзу и белую эталонную пластину.
Проверьте интенсивность света лампы копирования (SIM 5-3) и освещение.
Плата Scanner PWB и CCD-ASIC Причина Неправильная установка жгута к узлу CCD Аномалия узла CCD Аномалия платы Scanner PWB Проверьте и устраните Проверьте жгут узла CCD.
Установлен LSU, не соответствующий машине.
Проверьте и устраните Проверьте плату LSU PWB. Проверьте плату PCU PWB.
Проверьте подключение соединителя и жгута между PCU и LSU.
между ICU и сканером Подробности Ошибка установления связи/Fleming/ Ошибка четности/протокола Причина Дефектное подключение соединителя платы подчиненного устройства Дефектный жгут между платой подчиненного устройства и платой ICU PWB Обрыв контакта соединителя материнской платы подчиненного устройства Проверьте и устраните Проверьте соединитель и жгут платы подчиненного устройства и платы ICU PWB.
Ошибка проверки кабеля связи после включения питания или выхода из DIAG.
Ошибка связи с финишером Причина Неправильное подключение или отключение соединителей и жгутов между машиной и финишером.
Неисправность из-за шумов Проверьте и устраните Отменено выключением/включением питания.
Проверьте соединители и жгуты в линии связи.
Замените плату управления финишером или плату PCU PWB.
Чрезмерный ток на двигателе Неисправность платы управления финишером Проверьте и устраните Используйте DIAG (SIM3-3) для проверки работы двигателя скрепления.
Чрезмерный ток на двигателе Неисправность платы управления финишером консоли Проверьте и устраните Используйте DIAG (SIM3-3) для проверки работы двигателя.
Чрезмерный ток на двигателе Неисправность платы управления финишером консоли Проверьте и устраните Используйте DIAG (SIM3-3) для проверки работы двигателя.
Неисправность Подробности Аномалия работы переднего двигателя выравнивания Причина Блокировка двигателя Аномалия оборотов двигателя Чрезмерный ток на двигателе Неисправность платы управления финишером консоли Проверьте и устраните Используйте DIAG (SIM3-3) для проверки работы двигателя.
Неисправность Подробности Аномалия работы заднего двигателя выравнивания Причина Блокировка двигателя Аномалия оборотов двигателя Чрезмерный ток на двигателе Неисправность платы управления финишером консоли Проверьте и устраните Используйте DIAG (SIM3-3) для проверки работы двигателя.
Питание 24В не подается на плату финишера PWB.
Неправильное подключение или отключение соединителя и жгута Неисправность платы управления финишером Неисправность блока питания Проверьте и устраните Используйте DIAG (SIM3-2) для проверки датчика.
Неисправность Подробности Неисправность переднего двигателя вращения скрепления Причина Блокировка двигателя Аномалия оборотов двигателя Чрезмерный ток на двигателе Неисправность платы управления финишером Проверьте и устраните Используйте DIAG (SIM3-3) для проверки работы двигателя.
Неисправность связи Подробности Ошибка проверки кабеля связи после включения питания или выхода из DIAG.
Ошибка связи с укладчиком Mail-bin.
Неправильное подключение или отключение соединителя и жгута между машиной и укладчиком Mail-bin.
Неисправность из-за шумов Проверьте и устраните Отменено выключением/включением питания.
Проверьте жгут и соединитель в линии связи.
Замените плату укладчика Mail-bin PWB или плату PCU PWB.
Аномалия транспортного двигателя Подробности Неисправность транспортного двигателя Причина Блокировка двигателя Аномалия оборотов двигателя Чрезмерный ток на двигателе Неисправность платы управления укладчиком Mail-bin Проверьте и устраните Используйте DIAG (SIM3-21) для проверки работы транспортного двигателя.
Проверьте и устраните Используйте DIAG (SIM3-21) для проверки работы транспортного затвора.
Нарушение питания. Подробно: 24В питание не подается на печатную плату укладчика почтовых лотков (Mail-bin stacker PWB).
Неправильное соединение или отключение разъема и жгута печатной платы управления укладчиком почтовых лотков (Mail-bin stacker control PWB). Неисправность блока питания (AR-DC1). Проверьте и устраните. Используйте DIAG (SIM3-20) для проверки работы датчика.
Неисправность двигателя лопасти. Подробно: Нарушение работы двигателя лопасти. Причина: Заклинивание двигателя, нарушение оборотов двигателя, избыточный ток к двигателю. Неисправность печатной платы управления финишер-приставкой. Проверьте и устраните. Используйте DIAG (SIM3-3) для проверки работы двигателя.
Неисправность двигателя сдвига. Подробно: Нарушение работы двигателя сдвига. Причина: Заклинивание двигателя, нарушение оборотов двигателя, избыточный ток к двигателю. Неисправность печатной платы управления финишер-приставкой. Проверьте и устраните. Используйте DIAG (SIM3-3) для проверки работы двигателя.
Неисправность двигателя степлера. Подробно: Нарушение работы двигателя степлера. Причина: Заклинивание двигателя, нарушение оборотов двигателя, избыточный ток к двигателю. Неисправность печатной платы управления финишер-приставкой. Проверьте и устраните. Используйте DIAG (SIM3-3) для проверки работы двигателя.
Неисправность двигателя выхода пачки. Подробно: Нарушение работы двигателя выхода пачки. Причина: Заклинивание двигателя, нарушение оборотов двигателя, избыточный ток к двигателю. Неисправность печатной платы управления финишер-приставкой. Проверьте и устраните. Используйте DIAG (SIM3-3) для проверки работы двигателя.
Чрезмерный ток на двигателе Неисправность платы управления финишером консоли Проверьте и устраните Используйте DIAG (SIM3-3) для проверки работы двигателя.
Неисправность двигателя переднего выравнивания. Подробно: Нарушение работы двигателя переднего выравнивания. Причина: Заклинивание двигателя, нарушение оборотов двигателя, избыточный ток к двигателю. Неисправность печатной платы управления финишер-приставкой. Проверьте и устраните. Используйте DIAG (SIM3-3) для проверки работы двигателя.
Неисправность двигателя заднего выравнивания. Подробно: Нарушение работы двигателя заднего выравнивания. Причина: Заклинивание двигателя, нарушение оборотов двигателя, избыточный ток к двигателю. Неисправность печатной платы управления финишер-приставкой. Проверьте и устраните. Используйте DIAG (SIM3-3) для проверки работы двигателя.
Неисправность связи Подробности Ошибка проверки кабеля связи после включения питания или выхода из DIAG.
Ошибка связи с финишер-приставкой консоли. Причина: Неправильное соединение или отключение разъема и жгута между аппаратом и финишер-приставкой консоли.
Неисправность из-за шумов Проверьте и устраните Отменено выключением/включением питания.
Проверьте соединители и жгуты в линии связи.
Замените печатную плату управления финишер-приставкой консоли или печатную плату PCU.
Неисправность датчика складки. Подробно: Нарушение значения входного сигнала датчика. Причина: Повреждение датчика, повреждение жгута. Неисправность печатной платы управления финишер-приставкой. Проверьте и устраните. Используйте DIAG (SIM3-2) для проверки работы датчика.
Ошибка связи между финишер-приставкой консоли (AR-FN7) и блоком перфорации (AR-PN1).
Ошибка связи между финишер-приставкой консоли и блоком перфорации.
Неправильное соединение или отключение разъема и жгута между финишер-приставкой консоли и блоком перфорации.
Неисправность, вызванная помехами. Проверьте и устраните. Отменяется выключением/включением питания.
Проверьте соединители и жгуты в линии связи.
Замените печатную плату управления финишер-приставкой консоли.
Неисправность двигателя регистрации со стороны перфорации (AR-PN1). Подробно: Нарушение работы двигателя регистрации со стороны перфорации. Причина: Заклинивание двигателя, нарушение оборотов двигателя, избыточный ток к двигателю. Неисправность печатной платы управления финишер-приставкой. Проверьте и устраните. Используйте DIAG (SIM3-3) для проверки работы двигателя.
Неисправность двигателя перфорации (AR-PN1). Подробно: Нарушение работы двигателя перфорации. Причина: Заклинивание двигателя, нарушение оборотов двигателя, избыточный ток к двигателю. Неисправность печатной платы управления финишер-приставкой. Проверьте и устраните. Используйте DIAG (SIM3-3) для проверки работы двигателя.
Неисправность датчика регистрации со стороны перфорации (AR-PN1). Подробно: Нарушение значения входного сигнала датчика. Причина: Повреждение датчика, отключение жгута. Неисправность печатной платы управления финишер-приставкой. Проверьте и устраните. Используйте DIAG (SIM3-2) для проверки работы датчика.
Неисправность датчика синхронизации перфорации (AR-PN1). Подробно: Нарушение значения входного сигнала датчика. Причина: Повреждение датчика, отключение жгута. Неисправность печатной платы управления финишер-приставкой. Проверьте и устраните. Используйте DIAG (SIM3-2) для проверки работы датчика.
Неисправность резервной памяти (Backup RAM). Подробно: Содержимое резервной памяти нарушено.
Неисправность, вызванная помехами. Проверьте и устраните. Замените печатную плату управления финишер-приставкой консоли.
Неисправность резервной памяти (Backup RAM) блока перфорации (AR-PN1). Подробно: Содержимое резервной памяти блока перфорации нарушено.
Неисправность, вызванная помехами. Проверьте и устраните. Замените печатную плату управления блоком перфорации.
Чрезмерный ток на двигателе Неисправность платы управления финишером консоли Проверьте и устраните Используйте DIAG (SIM3-3) для проверки работы двигателя.
Проверьте и устраните. Проверьте соединение датчика управления тонером.
Проверьте соединение разъема и жгута с главной печатной платой (main PWB).
Проверьте отключение жгута.
Уплотнитель картриджа тонера не удален. Проверьте и устраните. Проверьте соединение разъема в секции двигателя тонера.
Проверьте соединение разъема и жгута с главной печатной платой (main PWB).
Проверьте отключение жгута.
Удалите уплотнитель картриджа тонера.
Установлен неправильный картридж процесса.
Проверьте и устраните. Установите правильный картридж.
Не удается произвести связь с микросхемой IC.
Проверьте и устраните. Установите правильный картридж.
Проверьте и устраните. Проверьте соединение жгута и разъема датчика температуры процесса.
PED не включается в установленное время.
LUD не включается в установленное время.
Проверьте соединение жгута между печатной платой PCVU, блоком подъема и блоком подачи бумаги (Paper feed).
Проверьте и устраните. Проверьте PED, LUD и их жгуты и разъемы.
MCPED не включается в установленное время.
MCLUD не включается в установленное время.
Отключение жгута между печатной платой PCU, блоком подъема и блоком подачи бумаги (Paper feed).
Проверить и устранить MCPED, PCLUD и их жгуты и разъемы.
между ICU и FAX Подробности Ошибка установления связи/Fleming/Ошибка четности/Ошибка протокола Причина Разъединение разъема PWB ведомого устройства Ненормальность жгута между PWB ведомого устройства и ICU PWB.
разрыв Ненормальность ПЗУ ведомого устройства/Отсутствие ПЗУ/Неправильная вставка ПЗУ/Разрыв вывода ПЗУ Проверить и устранить Проверить жгут разъема между PWB ведомого устройства и ICU PWB.
Установлена флеш-память расширения с резервной копией данных SRAM.
В флеш-памяти расширения обнаружена резервная копия данных SRAM.
Установлена флеш-память расширения, в которой данные SRAM скопированы с помощью SIM 66-19.
ненормальность Причина Вывод тестирования загрузки в FAX PWB закорочен и предпринята попытка нормальной работы.
Ненормальность операции чипа модема в FAX PWB Проверить и устранить Включить питание повторно без замыкания вывода тестирования загрузки в FAX PWB.
термистор обрыв Блок термофиксации не установлен Подробности Термистор в обрыве.
(Обнаружено входное напряжение 2,92 В или выше.) Блок термофиксации не установлен Причина Неисправность термистора Неисправность плата управления Разъединение разъема секции термофиксации Неисправность переменного напряжения Блок термофиксации не установлен Проверить и устранить Проверить жгуты и разъемы от термистора к плате управления.
Использовать DIAG (SIM14) для очистки дисплея самодиагностики.
Температура термофиксации превышает 242°C.
(Обнаружено входное напряжение 0,27 В или выше.) Причина Неисправность термистора Неисправность плата управления Разъединение разъема секции термофиксации Неисправность переменного напряжения Проверить и устранить Использовать DIAG (SIM5-2) для проверки мигания лампы нагревателя Операция мигания.
Если лампа нагревателя мигает нормально:
Проверить термистор и его жгут.
Проверить цепь входа термистора в плате управления.
Если лампа нагревателя горит постоянно:
Проверить плату AC PWB и цепь управления лампой в плате управления.
•Установленная температура не достигается в течение указанного времени (обычно 3 мин) при прогреве или сбросе с предварительного нагрева.
(Входное напряжение 1,21 В или ниже обнаружено 5 раз непрерывно.) Причина Неисправность термистора Неисправность лампы нагревателя Неисправность плата управления Неисправность термостата Неисправность переменного напряжения Неисправность концевого выключателя Проверить и устранить Использовать DIAG (SIM5-2) для проверки мигания лампы нагревателя Операция мигания.
Если лампа нагревателя мигает нормально:
Проверить термистор и его жгут.
Проверить цепь входа термистора в плате управления.
Если лампа нагревателя не загорается:
Проверить разъединение лампы нагревателя и разъединение термостата.
Проверить плату AC PWB и цепь управления лампой в плате управления.
Использовать DIAG (SIM14) для отмены неисправности.
обнаружение Причина Замятие в секции термофиксации неправильно удалено.
Неисправность датчика POD1 или разъединение жгута Неправильная установка блока термофиксации Проверить и устранить Проверить замятую бумагу в секции термофиксации.
Проверить жгут датчика POD1 и проверить установку блока термофиксации.
Использовать DIAG (SIM14) для отмены неисправности.
Подача сканера не завершена в течение указанного времени.
Возврат сканера не завершен в течение указанного времени.
Сигнал блокировки двигателя обнаружен в течение 1,5 сек во время вращения главного двигателя.
неисправность главного двигателя Проверить соединение жгута между PCU PWB и главным двигателем.
Проверить и устранить Использовать DIAG (SIM25-1) для проверки операции главного двигателя.
Проверить жгут и разъем между PCU PWB и главным двигателем.
Сигнал блокировки двигателя обнаружен в течение 1,5 сек во время вращения двигателя барабана.
Неправильное соединение жгута между PCU PWB и двигателем барабана.
Проверить и устранить Использовать DIAG (SIM25-1) для проверки операции двигателя барабана.
Проверить жгут и разъем между PCU PWB и двигателем барабана.
Определено, что сигнал блокировки полигонального двигателя не выводится.
Сигнал блокировки проверяется в интервале 10 сек после запуска полигонального двигателя и определено, что полигональный двигатель не вращается нормально.
Разъем LSU или жгут в LSU разъединены или повреждены.
Проверить и устранить Использовать DIAG (SIM61-1) для проверки операции полигонального двигателя.
Проверь соединение разъема и жгута проводов.
Сигнал полной волны не обнаружен.
Разъем PCU PWB или жгут силового блока отсоединены или повреждены.
Проверь и устрани неисправность. Проверь соединение жгута и разъема.
Определена аномалия частоты сигнала полной волны.
(Когда цикл обнаружения определен как 69 Гц или выше, либо 42,5 Гц или ниже) Причина Разъем или жгут PCU PWB и силового PWB отсоединены.
Проверь и устрани неисправность. Проверь соединение жгута и разъема.
Ошибка теста кабеля связи после включения питания или выхода из режима DIAG.
Неправильное соединение или отсоединение разъема и жгута. Неисправность PWB управления столом. Неисправность Control PWB (PCU). Помехи или шум. Проверь и устрани неисправность. Отменено отключением/включением питания.
Проверь соединение жгута и разъема в линии связи.
Проверь и устрани неисправность. Используй режим DIAG (SIM4-2) для проверки обнаружения датчика подъема.
Используй режим DIAG (SIM4-3) для проверки работы двигателя подъема.
Проверь и устрани неисправность. Используй режим DIAG (SIM4-2) для проверки обнаружения датчика подъема.
Используй режим DIAG (SIM4-3) для проверки работы двигателя подъема.
Проверь и устрани неисправность. Используй режим DIAG (SIM4-2) для проверки обнаружения датчика подъема.
Используй режим DIAG (SIM4-3) для проверки работы двигателя подъема.
Избыточный ток к двигателю. Неисправность PWB управления столом. Проверь и устрани неисправность. Используй режим DIAG (SIM4-3) для проверки работы транспортного двигателя.
Значение образца составляет 68 или менее при выполнении автоматической регулировки проявителя.
аномалия. Недостаточная концентрация тонера. Неисправность узла проявления. Неисправность PCU PWB. Проверь и устрани неисправность. Используй режим DIAG (SIM25-2) для выполнения автоматической регулировки проявителя.
Значение образца составляет 168 или выше при выполнении автоматической регулировки проявителя.
аномалия. Недостаточная концентрация тонера. Неисправность узла проявления. Неисправность PCU PWB. Проверь и устрани неисправность. Используй режим DIAG (SIM25-2) для выполнения автоматической регулировки проявителя.
Проверь и устрани неисправность. Замени Controller PWB.
Проверь и устрани неисправность. Замени NIC PWB.
Проверь и устрани неисправность. Проверь, что напряжение аккумулятора составляет около 2,5 В или выше.
(общее с FAX, на ICU PWB) Подробности. Значение, считанное с RTC на ICU PWB, составляет [EE]h (аномально).
Установи время повторно с помощью клавишной операции и проверь, что время продвигается правильно.
Проверь, что напряжение аккумулятора составляет около 2,5 В или выше.
неисправность. Проверь и устрани неисправность. Проверь, что EEPROM правильно установлена.
Сохрани значения счетчика/регулировки с помощью моделирования DIAG.
Используй режим DIAG (SIM16) для отмены неисправности U2.
Неисправность схемы управления из-за помех. Controller PWB. Неисправность схемы доступа EEPROM. Проверь и устрани неисправность. Проверь, что EEPROM правильно установлена.
Сохрани значения счетчика/регулировки с помощью моделирования DIAG.
Используй режим DIAG (SIM16) для отмены неисправности U2.
Неисправность схемы управления из-за помех. Controller PWB. Неисправность схемы доступа EEPROM. Проверь и устрани неисправность. Проверь, что EEPROM правильно установлена.
Сохрани значения счетчика/регулировки с помощью моделирования DIAG.
Используй режим DIAG (SIM16) для отмены неисправности U2.
Установлена неинициализированная EEPROM.
Зависание схемы управления из-за помех. Scanner PWB. Аномалия схемы доступа EEPROM. Проверь и устрани неисправность. Проверь, что EEPROM установлена правильно.
Сохрани значения счетчика/регулировки с помощью моделирования, чтобы защитить данные от удаления.
Отмени неисправность U2 с помощью SIM 16.
Зависание схемы управления из-за помех. Scanner PWB. Неисправность схемы доступа EEPROM. Проверь и устрани неисправность. Проверь, что EEPROM установлена правильно.
Сохрани значения счетчика/регулировки с помощью моделирования, чтобы защитить данные от удаления.
Отмени неисправность U2 с помощью SIM 16.
