Глава «Отказ вентилятора контроллера Fiery» сервис-мануала OKI ES3640MFP. Ниже — текст этого раздела из оригинального сервис-мануала в переводе на русский. Остальные главы — в оглавлении инструкции, запчасти — в каталоге со схемами и артикулами.

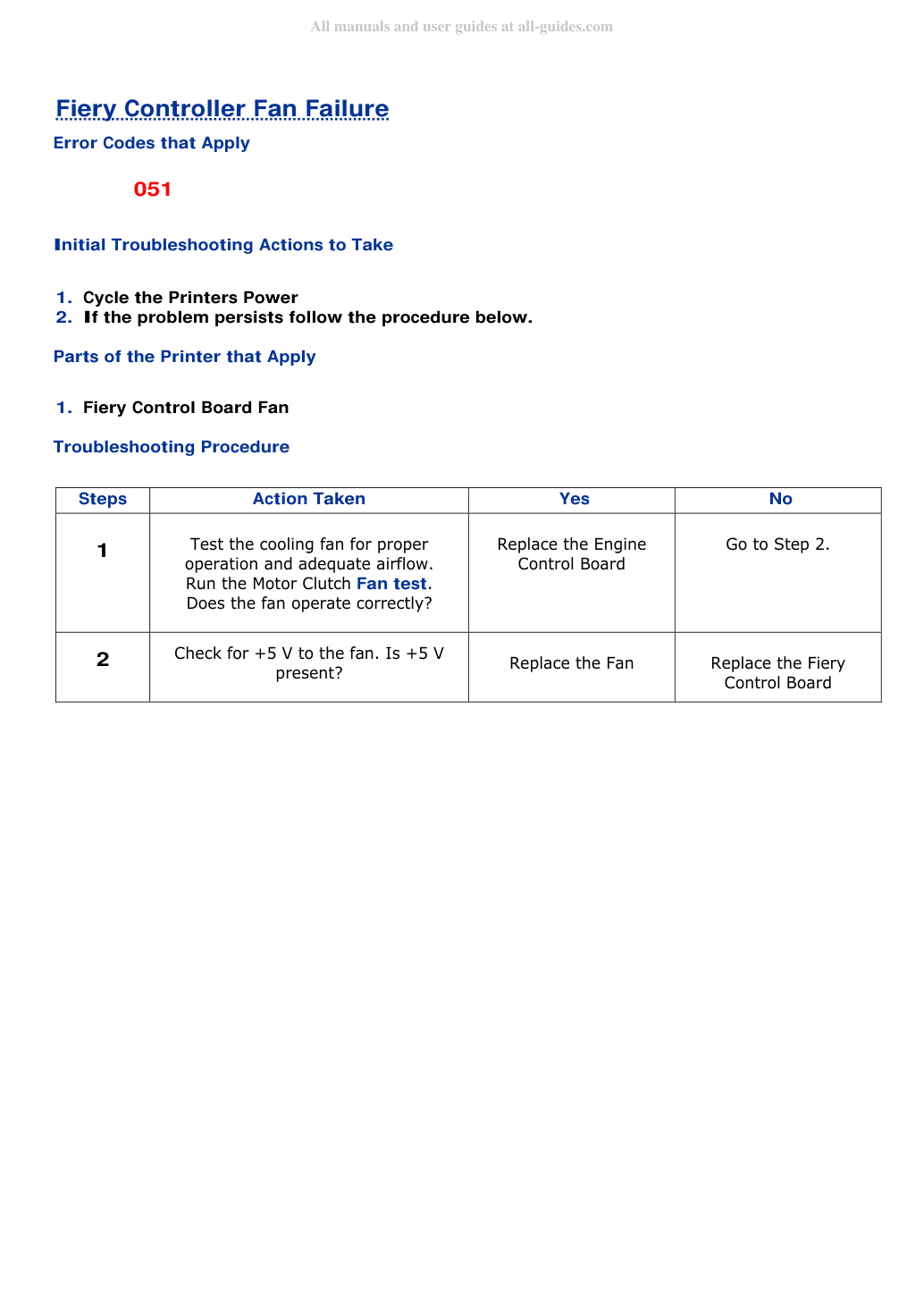

1. Отключите/включите питание принтера
2. Если проблема не устранена, выполните следующую процедуру.
1. Вентилятор платы управления Fiery
Протестируйте вентилятор охлаждения на правильность работы и достаточность воздушного потока.
Запустите тест вентилятора муфты двигателя.
Вентилятор работает корректно?
Проверьте наличие +5 В на вентиляторе. Присутствует ли +5 В?

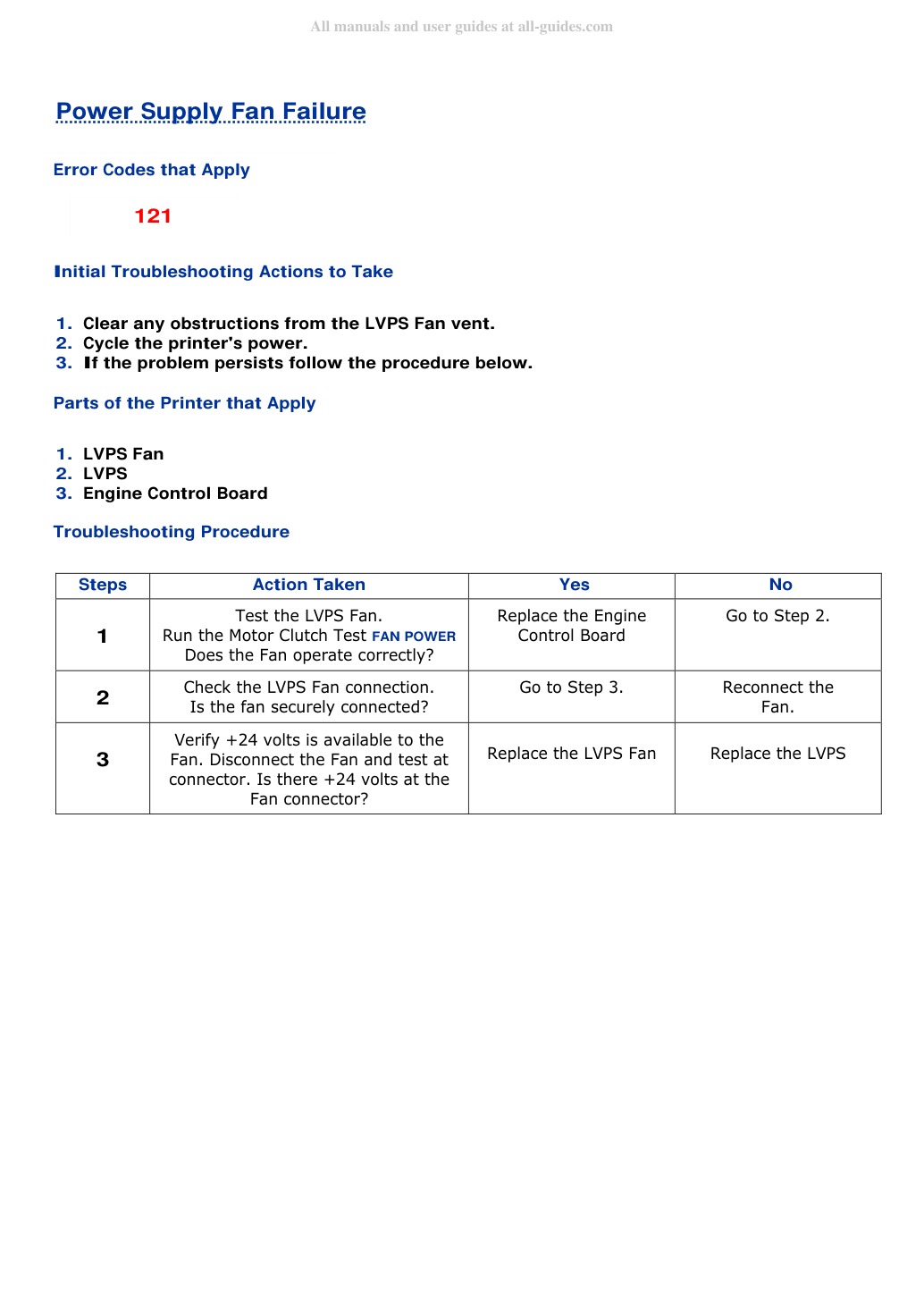

1. Удалите любые препятствия в воздухозаборнике вентилятора LVPS.
2. Выключите и включите питание принтера.
3. Если проблема сохраняется, выполни приведенную ниже процедуру.
1. Вентилятор LVPS
3. Плата управления двигателем
Запусти тест Motor Clutch Test FAN POWER. Вентилятор работает корректно?
Проверь соединение вентилятора LVPS.
Вентилятор надежно подключен?
Убедись, что на вентилятор подается +24 вольта. Отсоедини вентилятор и проверь напряжение на разъеме. На разъеме вентилятора присутствует +24 вольта?

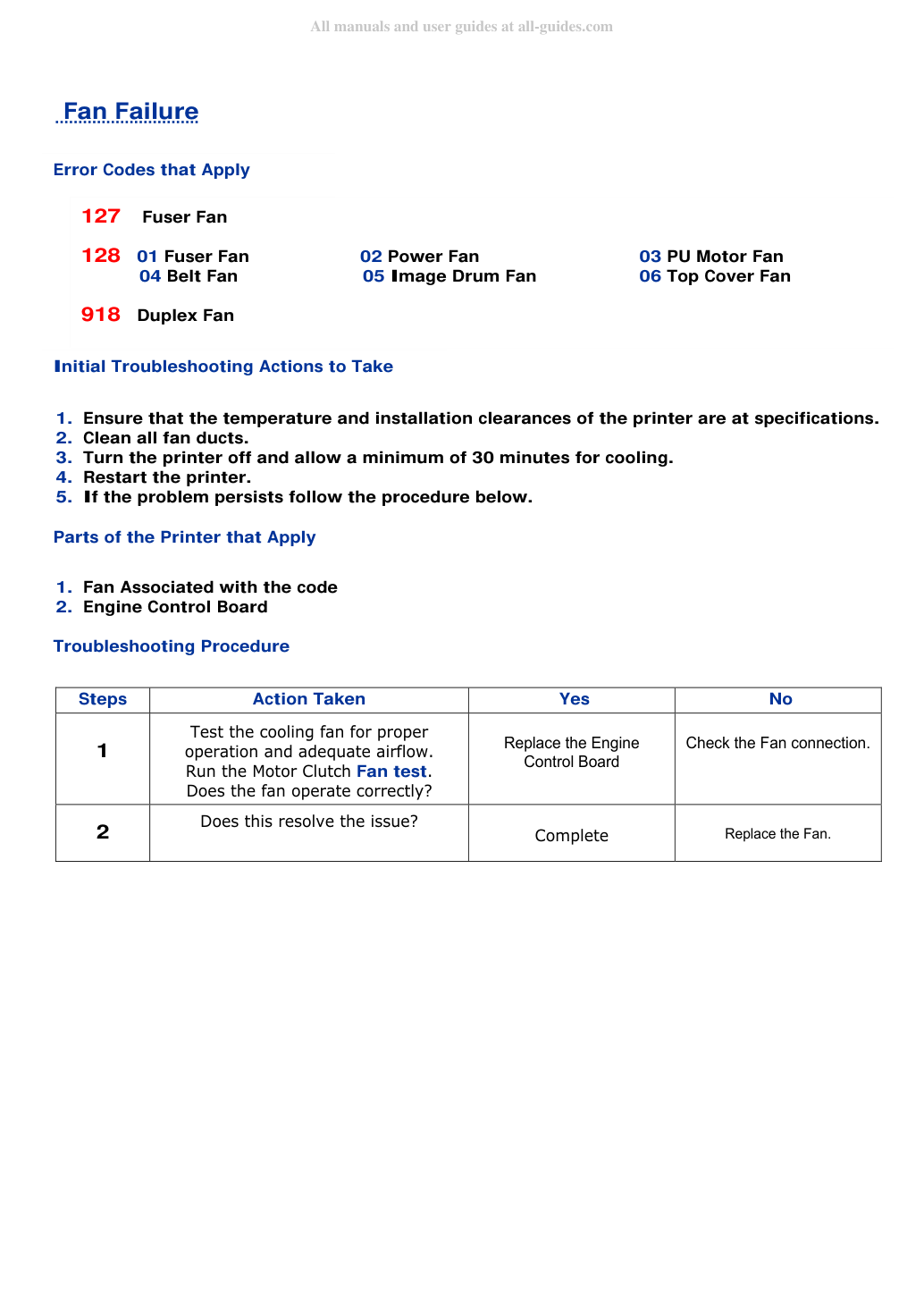

1. Убедитесь, что температура и монтажные зазоры принтера соответствуют спецификациям.
2. Очистите все воздуховоды вентилятора.
3. Выключите принтер и подождите минимум 30 минут для охлаждения.
4. Перезагрузите принтер.
5. Если проблема не устранена, выполните следующую процедуру.
1. Вентилятор, связанный с кодом ошибки
2. Плата управления двигателем
Протестируйте вентилятор охлаждения на правильность работы и достаточность воздушного потока.
Запустите тест вентилятора муфты двигателя.
Вентилятор работает корректно?
1. Переустанови узел Duplex Unit
2. Перезагрузи питание принтера
3. Если проблема сохраняется, выполни приведенную ниже процедуру.
1. Duplex Unit
2. Плата драйвера двигателя
Проверь разъем Duplex Unit на предмет повреждений. Разъем поврежден?
Замени Duplex Unit. Если ошибка сохраняется, перейди к шагу 2.
Проверь все выводы жгута DUPLEX Wiring Harness на непрерывность.
Отсоедини жгут DUPLEX.
Жгут DUPLEX проводит ток?
Замени плату Motor Driver Board. Если ошибка сохраняется, перейди к шагу 3.
Проверь все выводы жгута на непрерывность. Отсоедини шлейф. Шлейф проводит ток?
