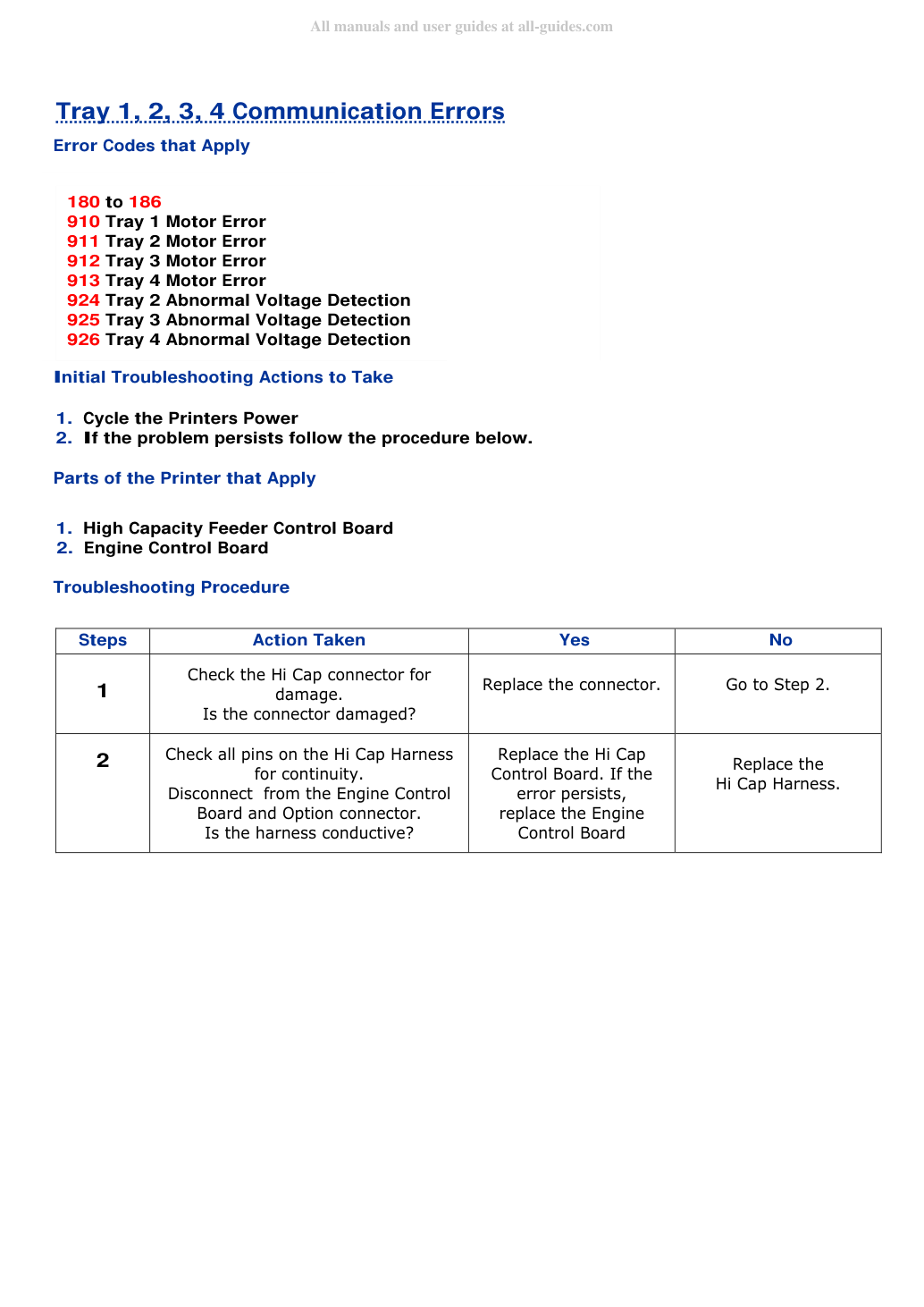

1. Отключите/включите питание принтера
2. Если проблема не устранена, выполните следующую процедуру.
1. Плата управления High Capacity Feeder Control Board
2. Плата управления двигателем
Проверь разъем Hi Cap на предмет повреждений.
Проверь все выводы жгута Hi Cap на непрерывность.
Отсоедини от платы Engine Control Board и разъема Option.
1. Переустанови соединения Finisher
2. Выключите и включите питание принтера.
3. Если проблема сохраняется, выполни приведенную ниже процедуру.
1. Плата Inverter Control Board
2. Силовой кабель Finisher Power Cord
3. Плата управления двигателем
Проверь наличие признаков неисправности или повреждения:
Проверь соединение Inverter.
Кабель интерфейса Inverter надежно подключен с обеих сторон?
Подключи Inverter к Finisher.
Проверь все выводы жгута Interface Harness на непрерывность.
Отсоедини от платы Engine Control Board и разъема Option.
Замени жгут Interface Harness.
1. Отключите/включите питание принтера.
2. Если проблема не устранена, выполните следующую процедуру.
1. LED Head 2. Жгут LEDPWR 3. Плата LED Relay Board 4. Жгут LED DATA YK
5. Жгут LED DATA CM 6. Плата LED Relay Board 7. Плата Engine Control Board
Проверь LED Head. Замени затронутый LED Head на другой LED Head. Ошибка переместилась вместе с LED Head?
Убедись, что жгут LED Head правильно подключен и не поврежден.
Жгут проводки неисправен?
Переподключи или замени жгут проводки.
Проверь непрерывность жгута между LED Head и платой Engine Control Board. Непрерывность есть?
Проверь непрерывность жгута между LED Head и платой LED Relay Board.
Проверь наличие +5 В на плате LED Relay Board.

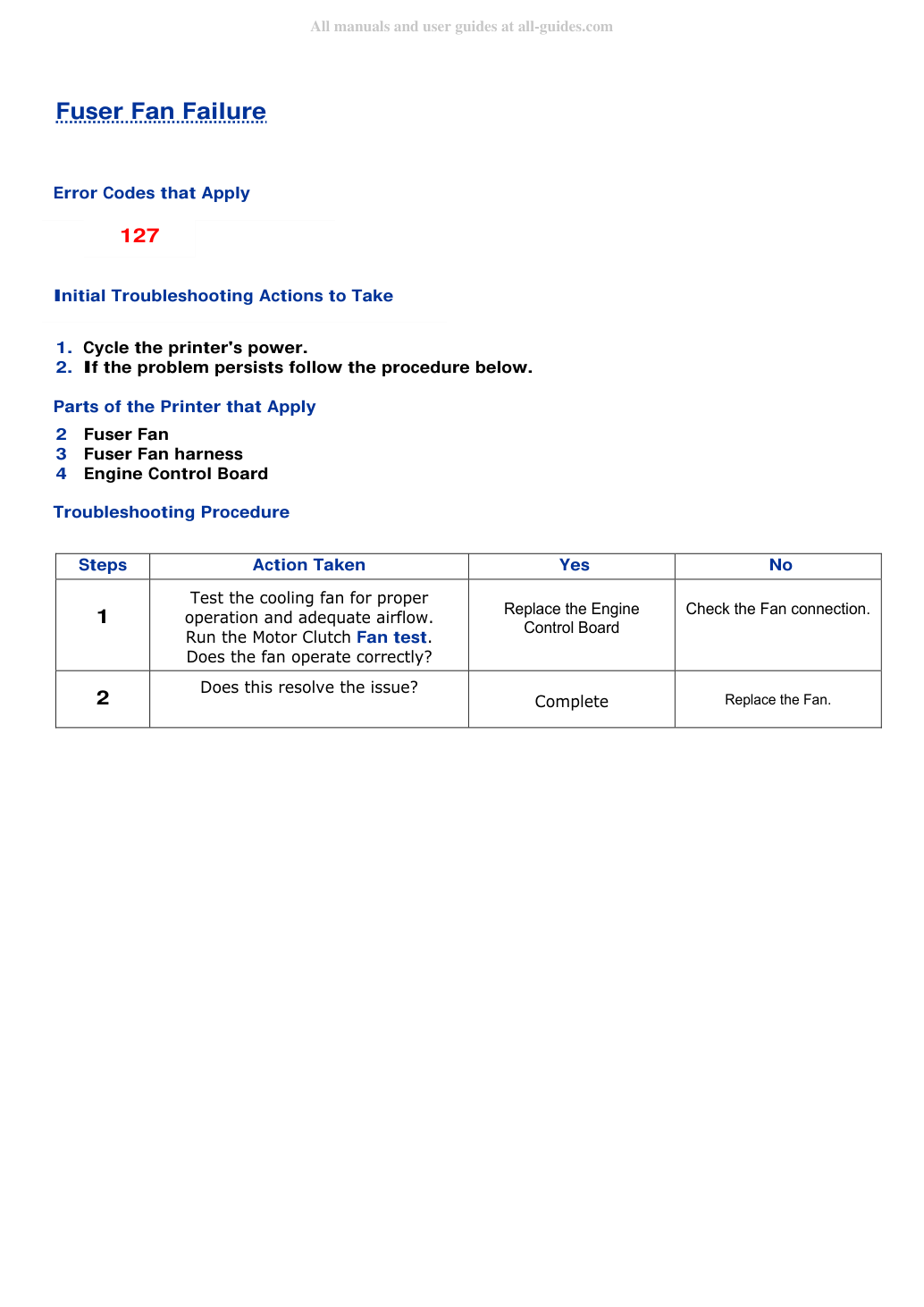

1. Отключите/включите питание принтера.
2. Если проблема не устранена, выполните следующую процедуру.
Протестируйте вентилятор охлаждения на правильность работы и достаточность воздушного потока.
Запустите тест вентилятора муфты двигателя.
Вентилятор работает корректно?
