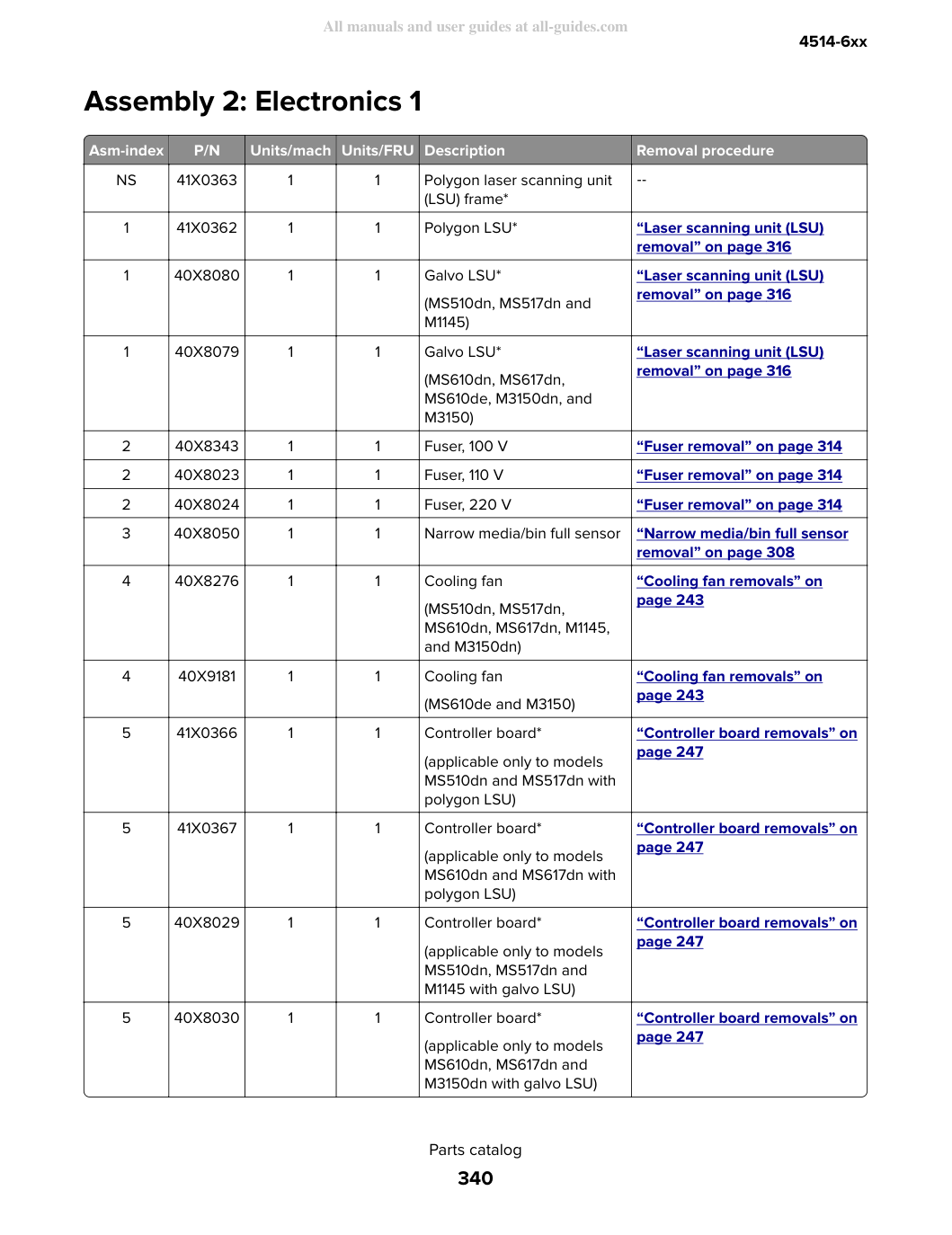

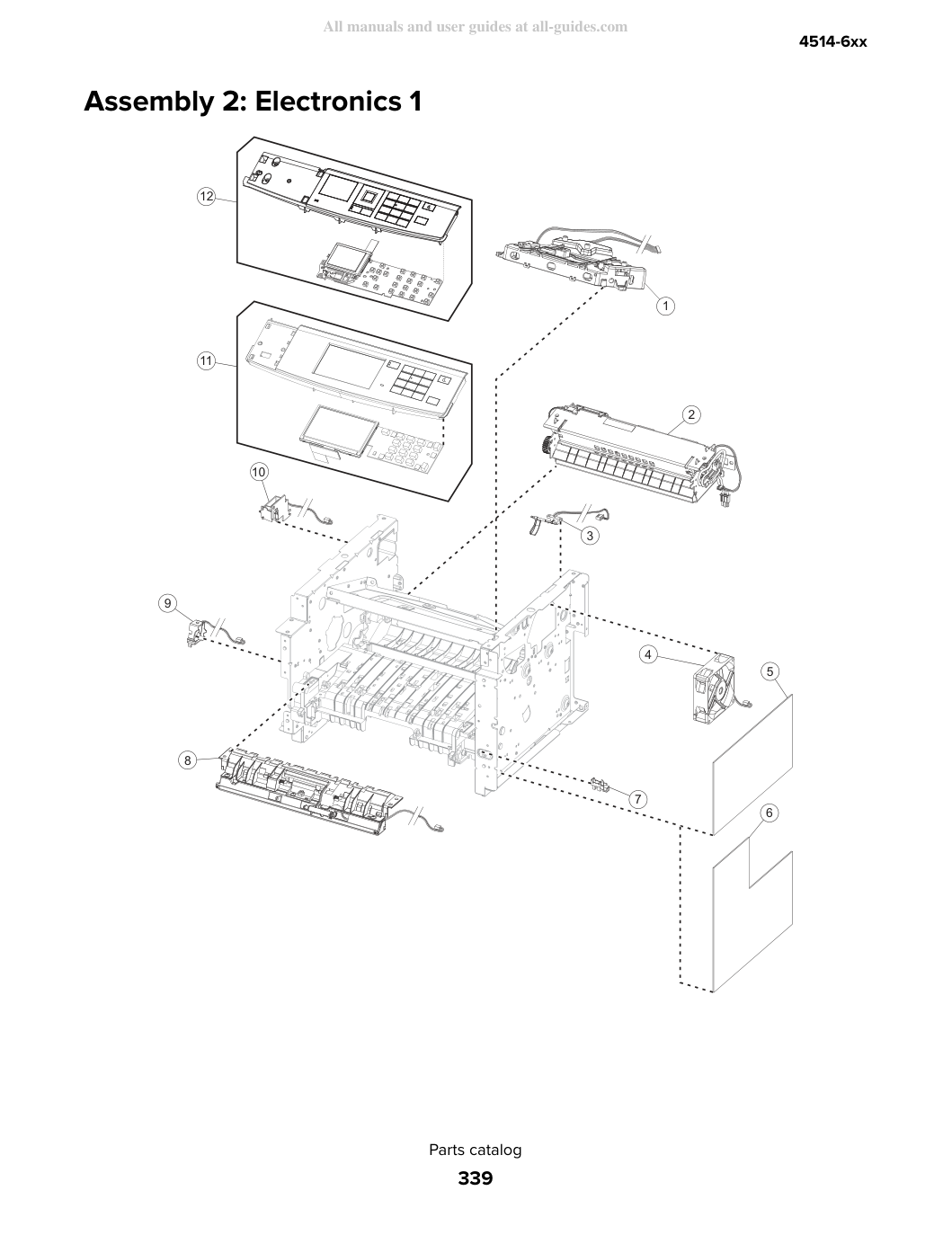

Глава «Узел 2: электроника 1» сервис-мануала Lexmark MS510. Ниже — страницы и схемы этого раздела из оригинального сервис-мануала с переводом подписей. Остальные главы — в оглавлении инструкции, запчасти — в каталоге со схемами и артикулами.

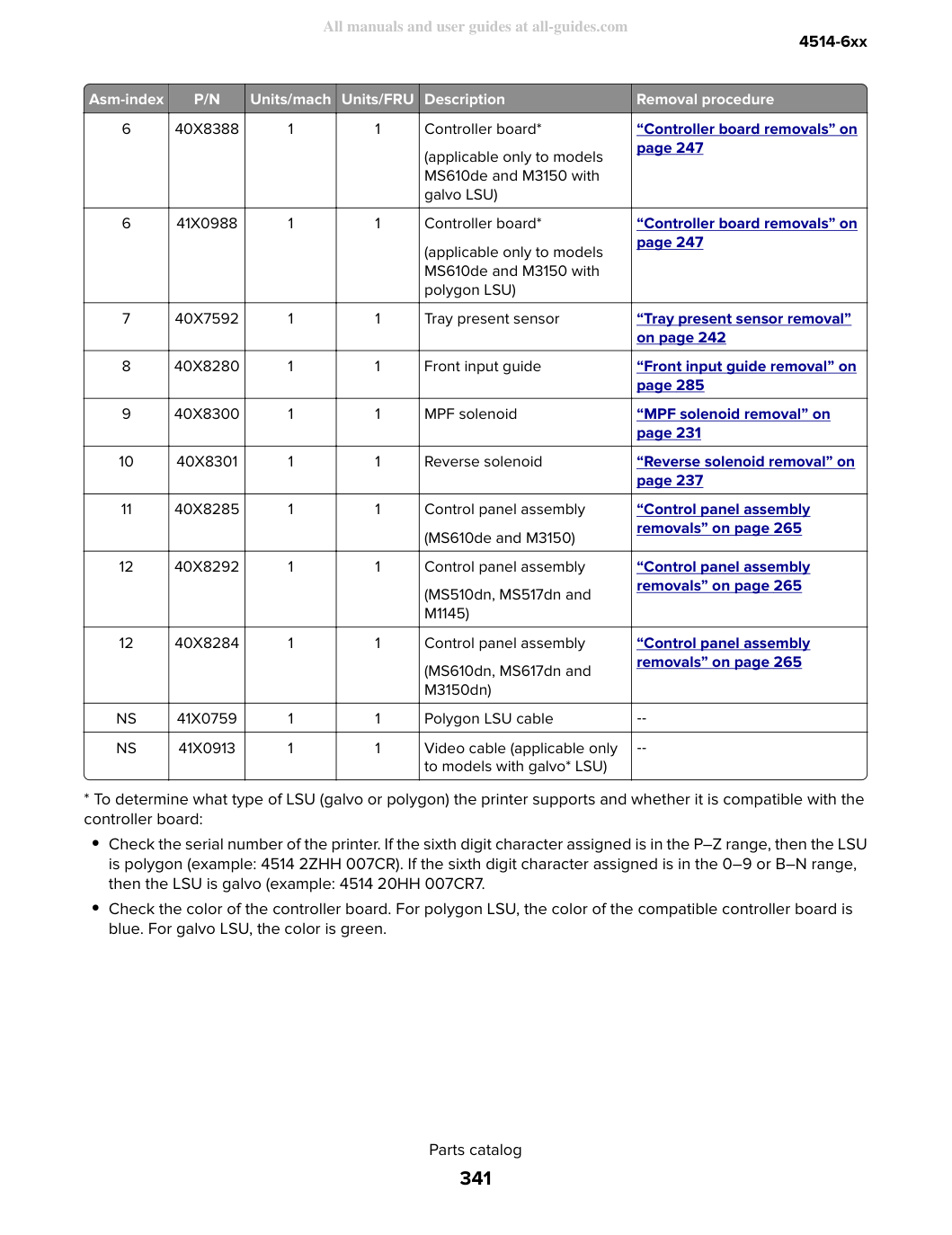

* Чтобы определить, какой тип LSU (galvo или polygon) поддерживает принтер и совместим ли он с контроллером:
• Проверь серийный номер принтера. Если шестой символ-цифра находится в диапазоне P–Z, то LSU — polygon (пример: 4514 2ZHH 007CR). Если шестой символ-цифра находится в диапазоне 0–9 или B–N, то LSU — galvo (пример: 4514 20HH 007CR7).
• Проверьте цвет контроллера. Для polygon LSU совместимый контроллер имеет синий цвет. Для galvo LSU цвет зеленый.
