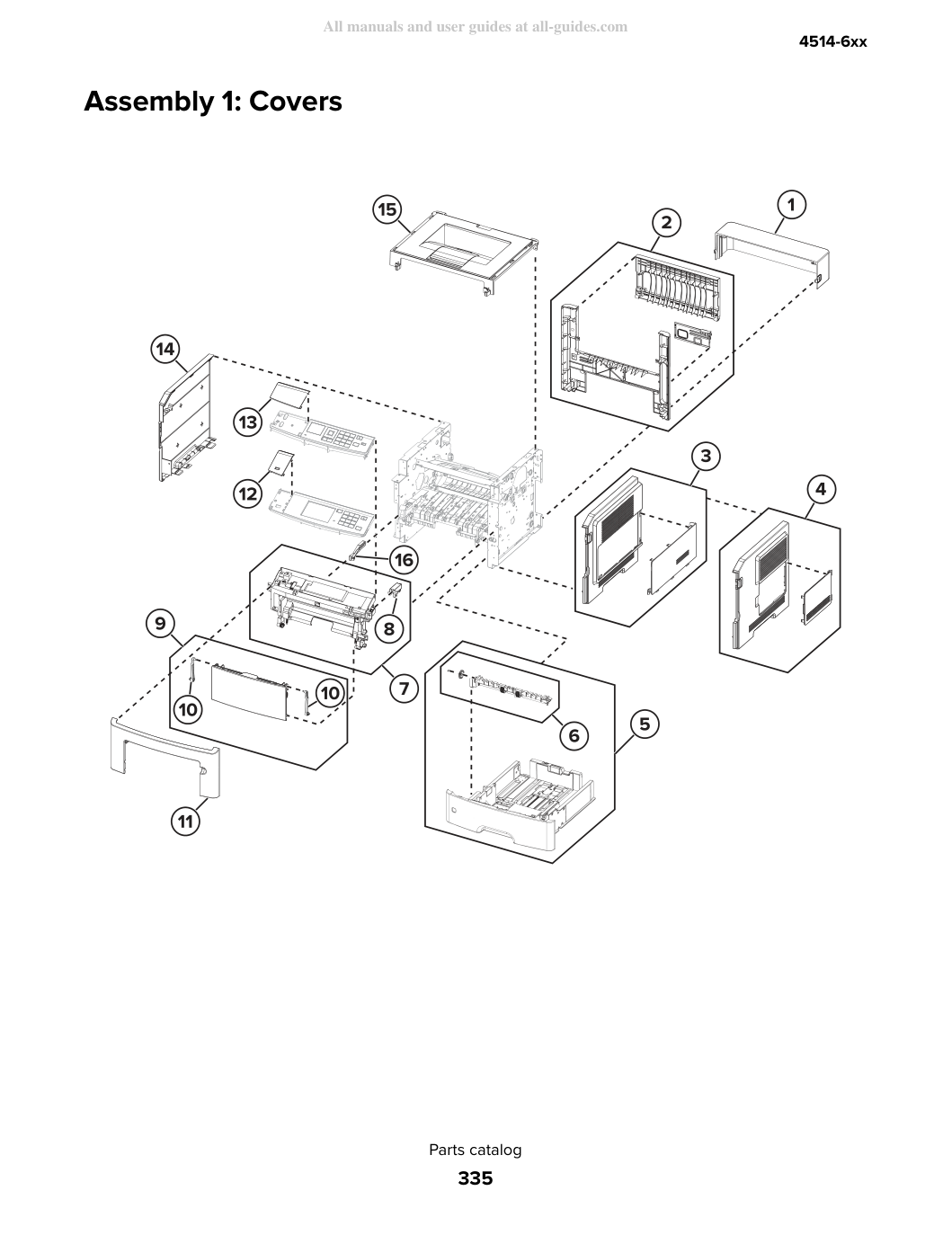

Глава «Каталог деталей» сервис-мануала Lexmark MS510. Ниже — страницы и схемы этого раздела из оригинального сервис-мануала с переводом подписей. Остальные главы — в оглавлении инструкции, запчасти — в каталоге со схемами и артикулами.

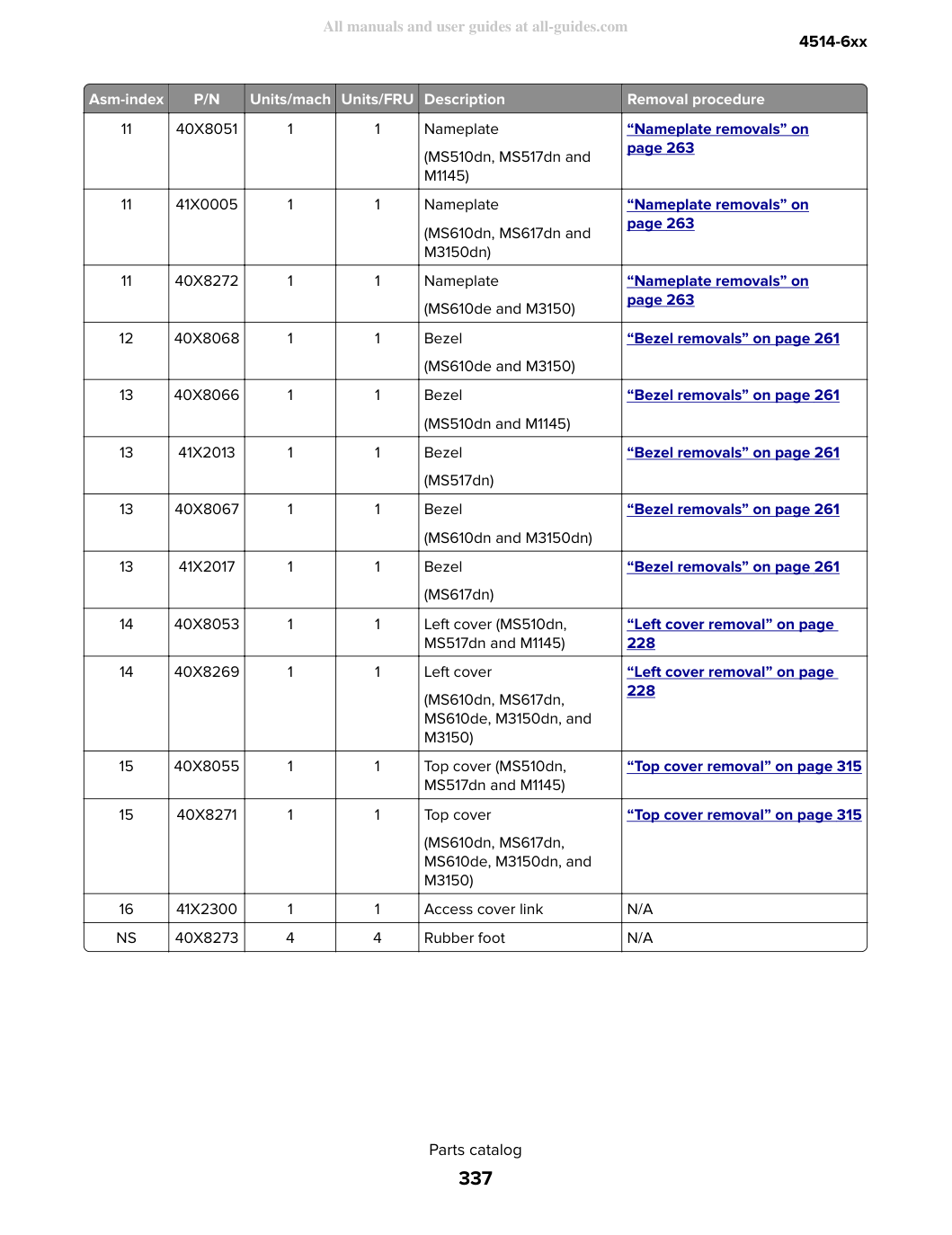

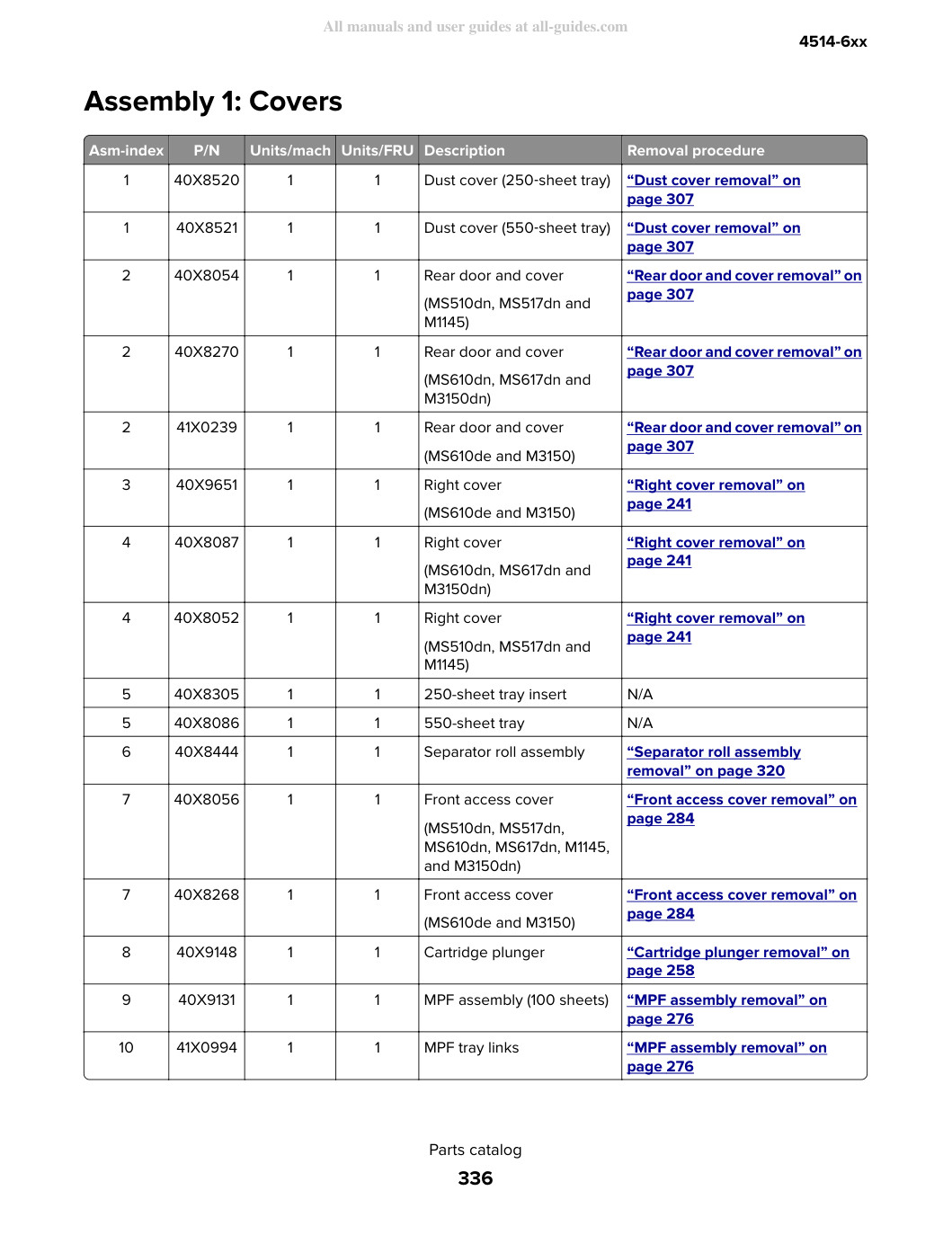

В каталоге запчастей используются следующие заголовки столбцов:
• Asm-index — Идентифицирует позицию на иллюстрации.
• Part number — Идентифицирует уникальный номер, соответствующий детали.
• Units/mach — Указывает количество единиц, фактически используемых в базовом аппарате или изделии.
• Units/FRU — Указывает количество единиц в конкретном FRU.
• Описание — краткое описание детали.
В каталоге запасных частей используются следующие сокращения:
• NS (not shown) в колонке Asm-index указывает, что деталь доступна для заказа, но не изображена на иллюстрации.
• PP (parts packet) в столбце Description указывает, что деталь входит в пакет запчастей.
