Глава «Снятие флажков input sensor» сервис-мануала Lexmark MB2236. Ниже — страницы и схемы этого раздела из оригинального сервис-мануала с переводом подписей. Остальные главы — в оглавлении инструкции, запчасти — в каталоге со схемами и артикулами.
3 Снимите sensor (input). См. «Sensor (input) removal» на странице 253.

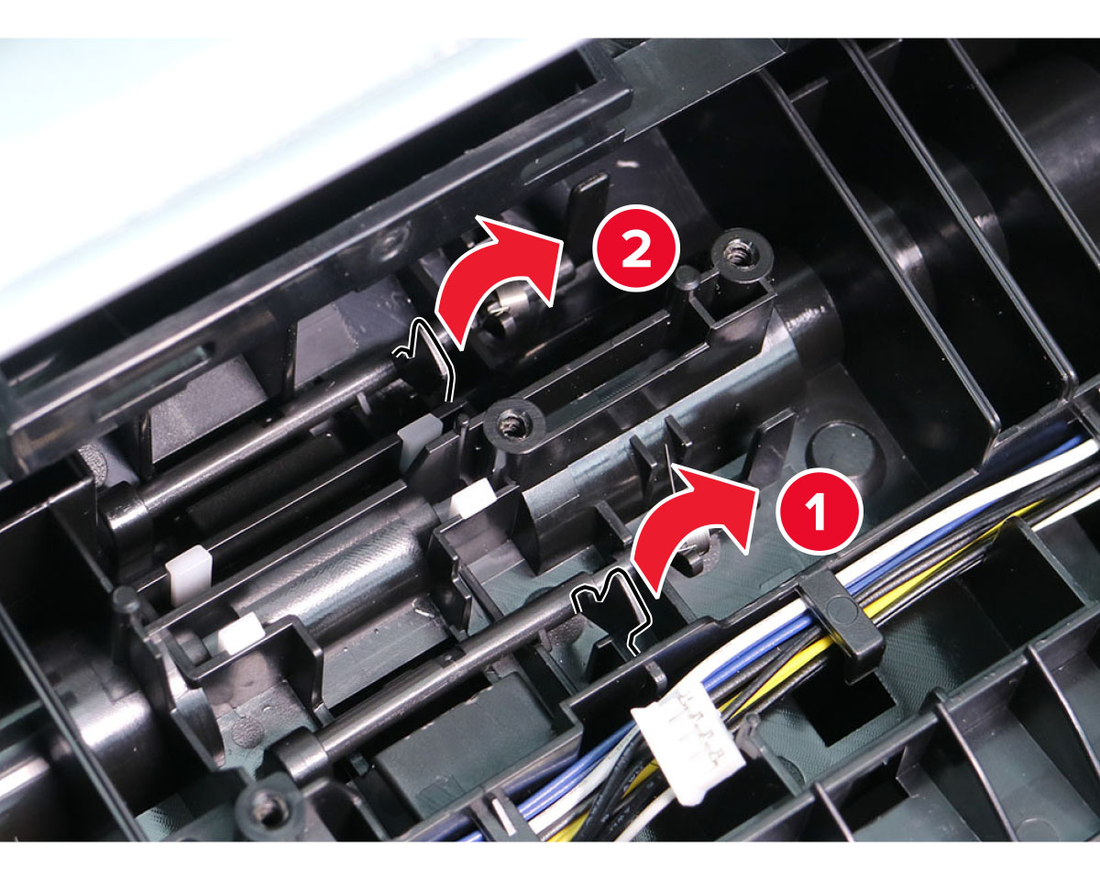

Примечание по установке: обратите внимание на положение spring на каждом флажке.

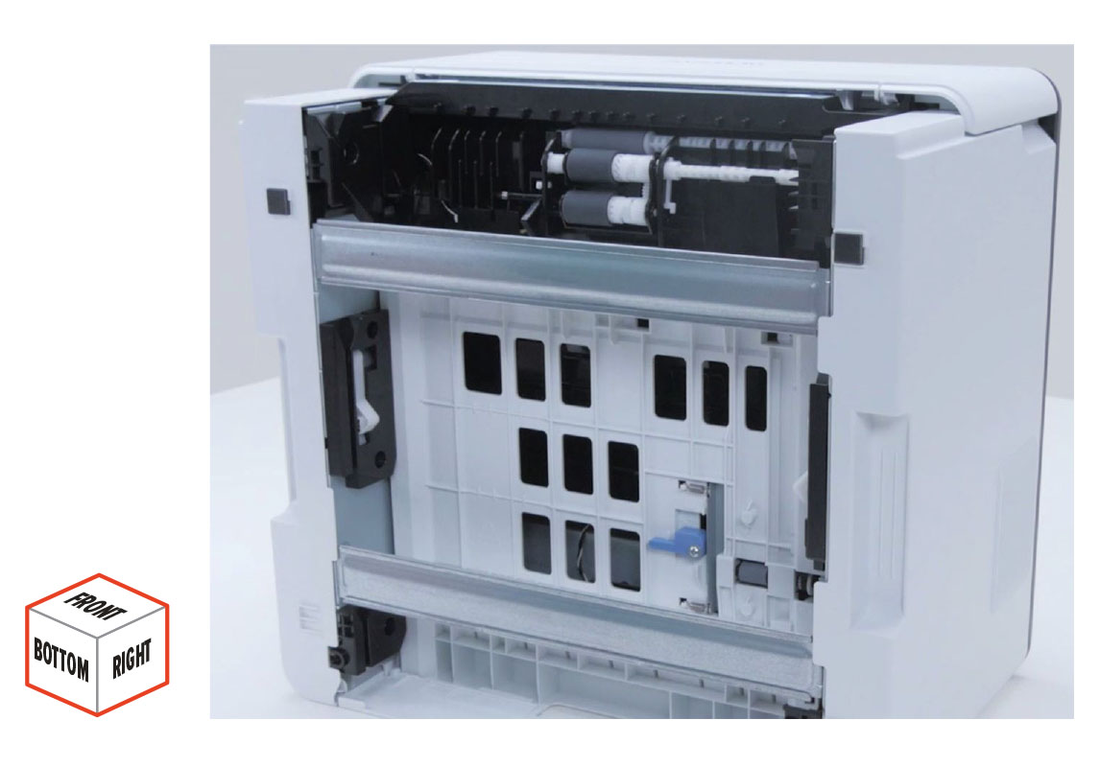

2 Поместите принтер задней частью вверх.

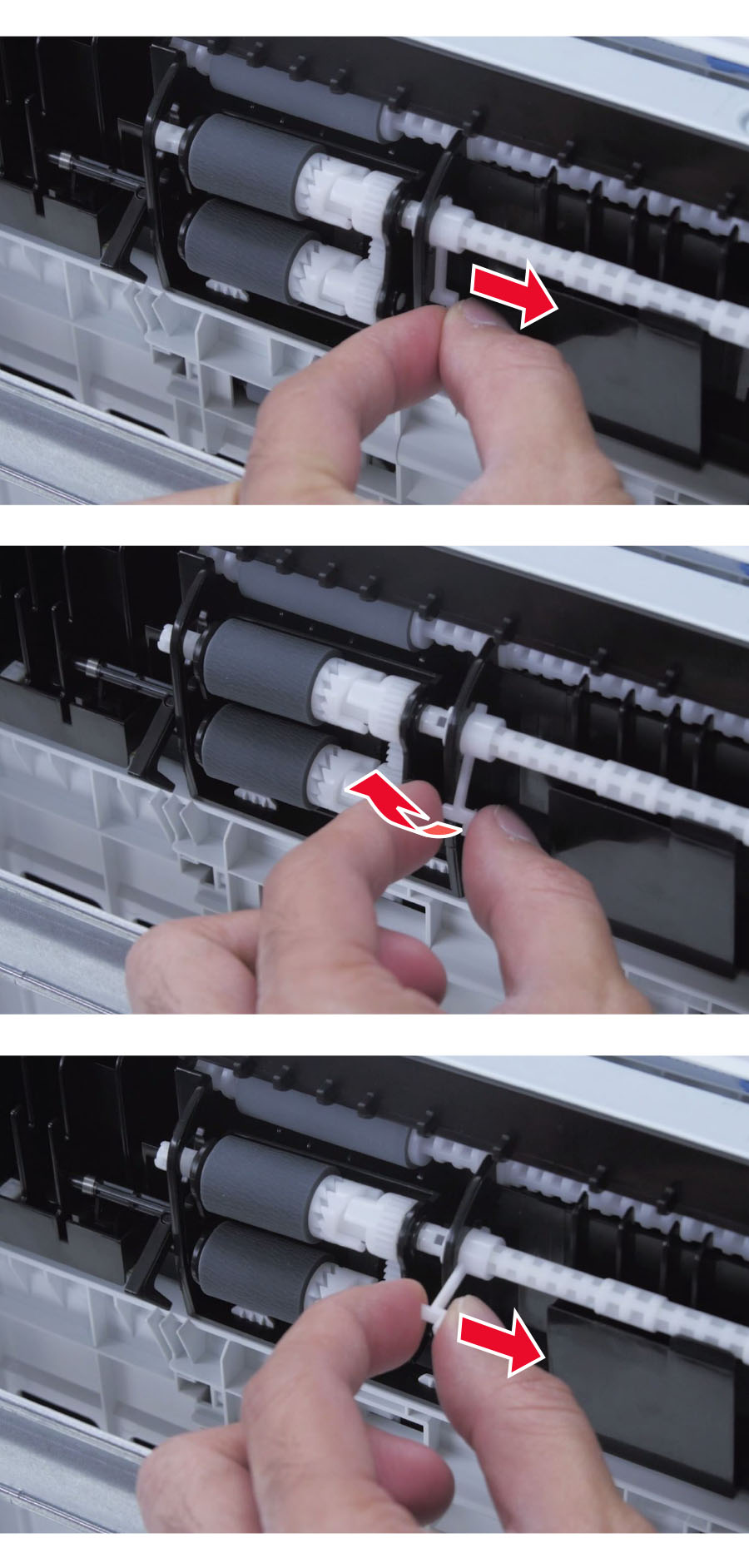

3 Снимите удерживающие устройства левого и правого pick roller.

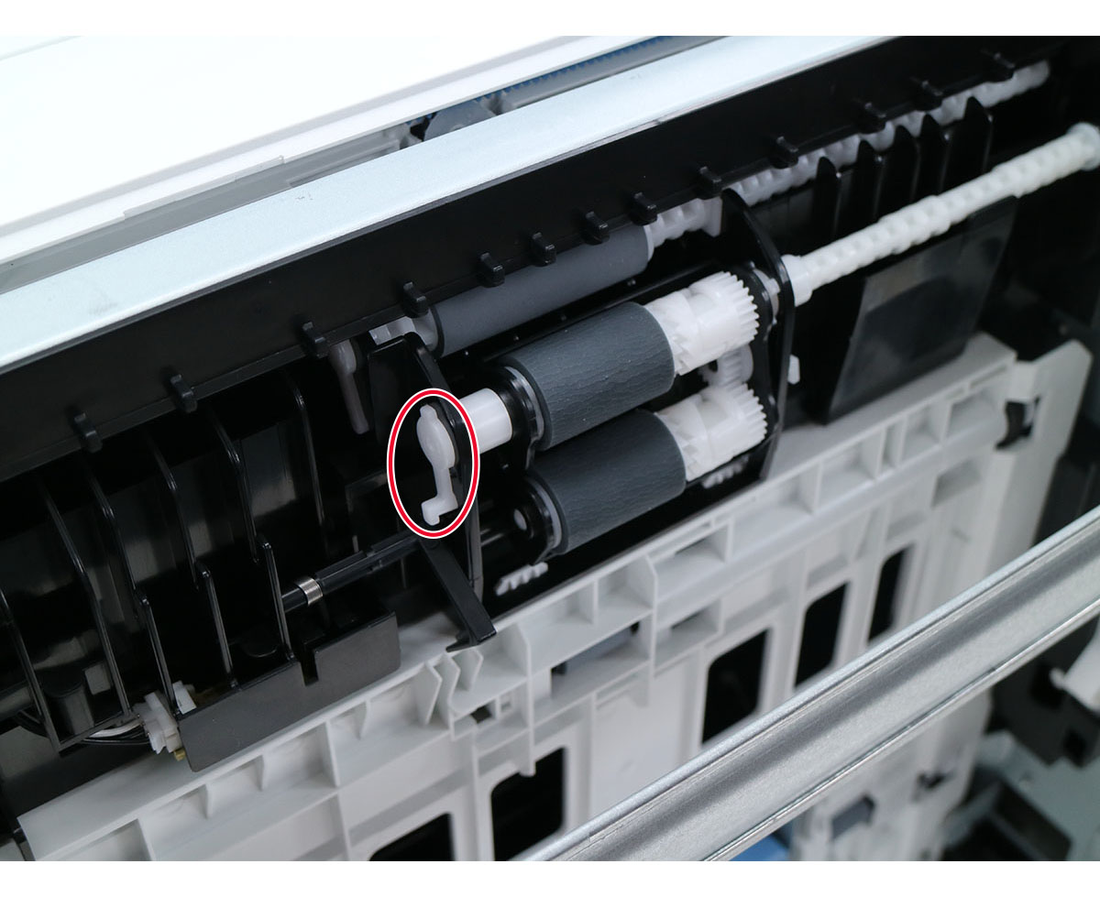

Примечание: выполните ту же процедуру для снятия удерживающего устройства левого pick roller.
4 Снимите два pick roller.
