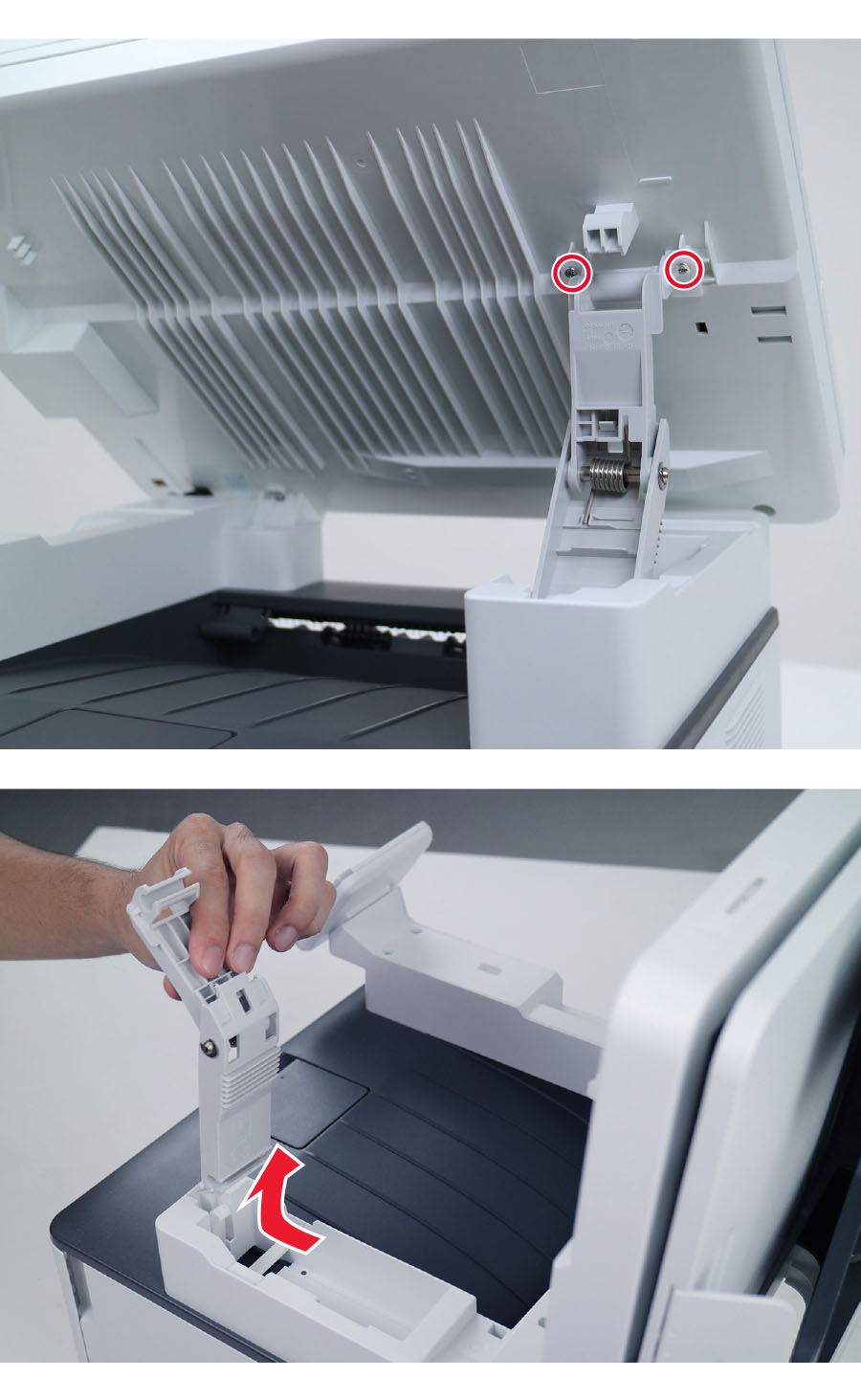

ADF и scanner Снятие подставки scanner 1 Поднимите узел ADF и scanner.

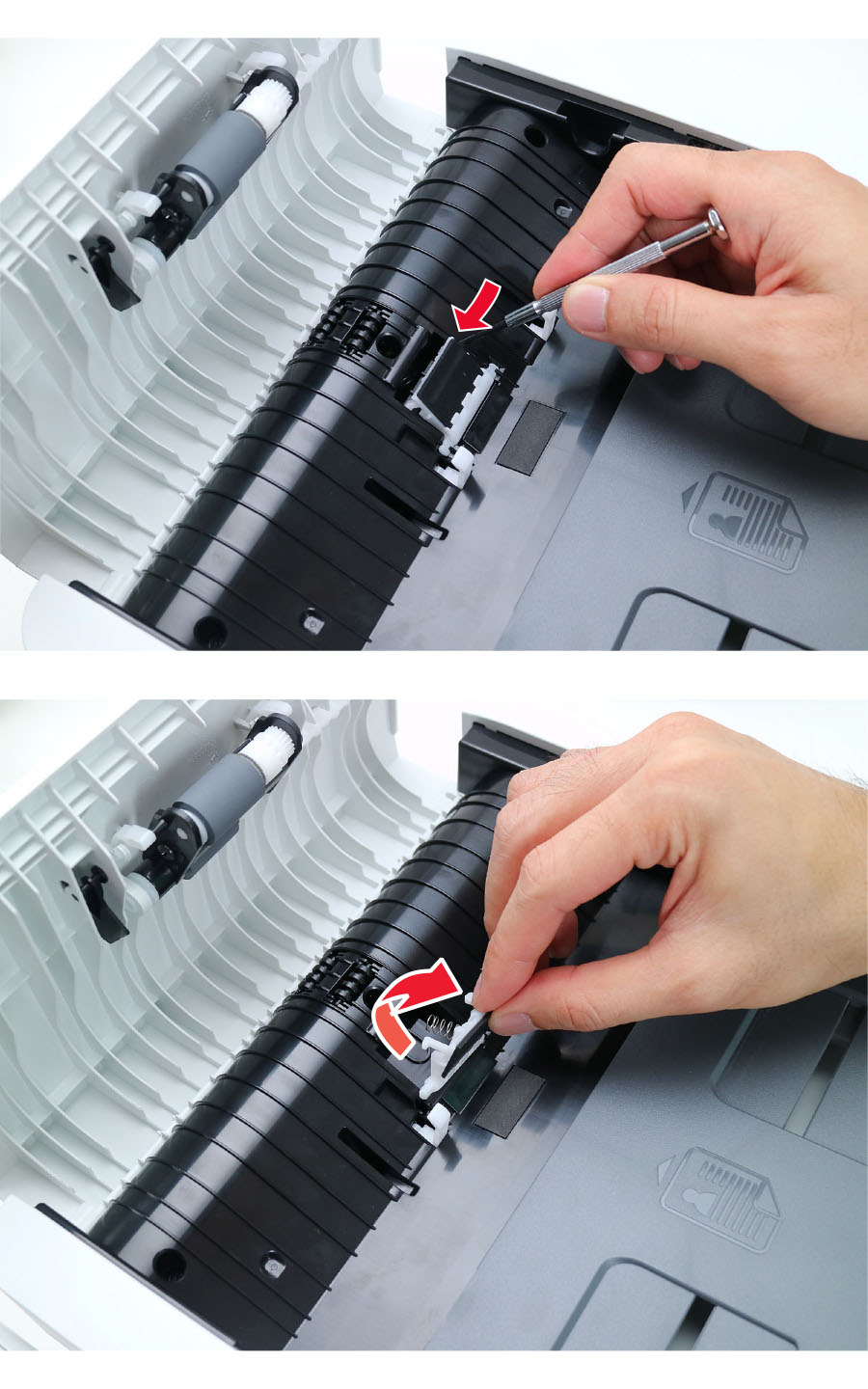

• Обратите внимание на положение spring под прокладкой.

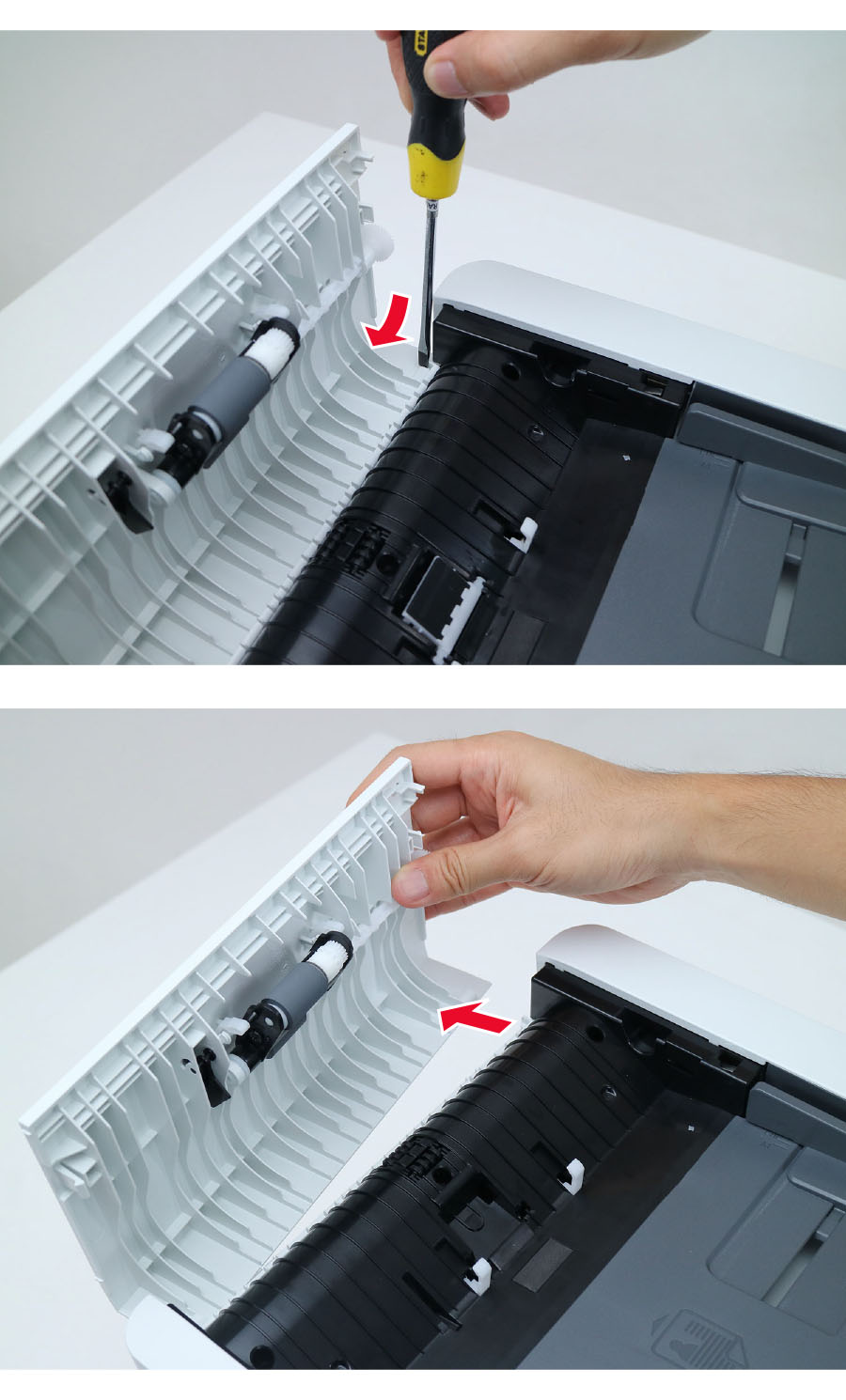

3 Снимите узел pick ADF.
Снятие ADF scanner и flatbed scanner 1 Снимите лоток вставки.
3 Извлеки заднюю крышку. См. "Rear door removal" на странице 243.
4 Извлеки нижнюю заднюю крышку. См. "Bottom rear door removal" на странице 244.
5 Извлеки левую крышку. См. "Left cover removal" на странице 227.

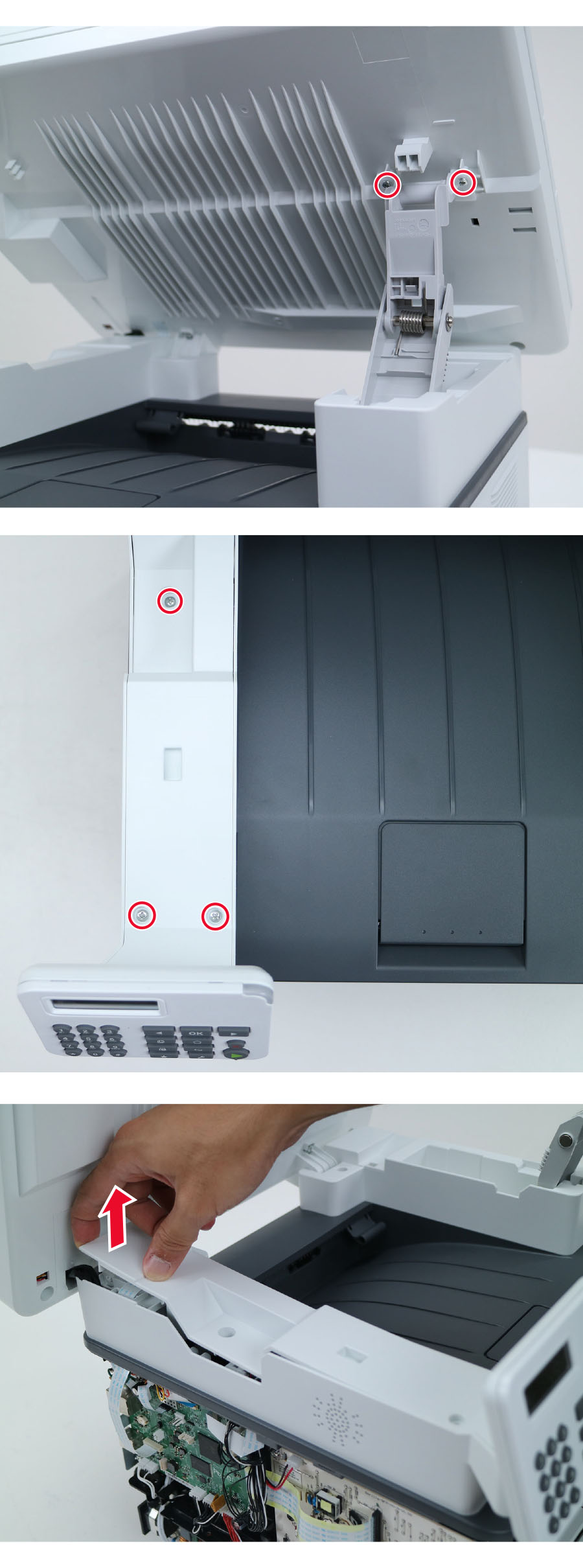

6 Отсоедините подставку scanner, затем снимите крышку fax card.

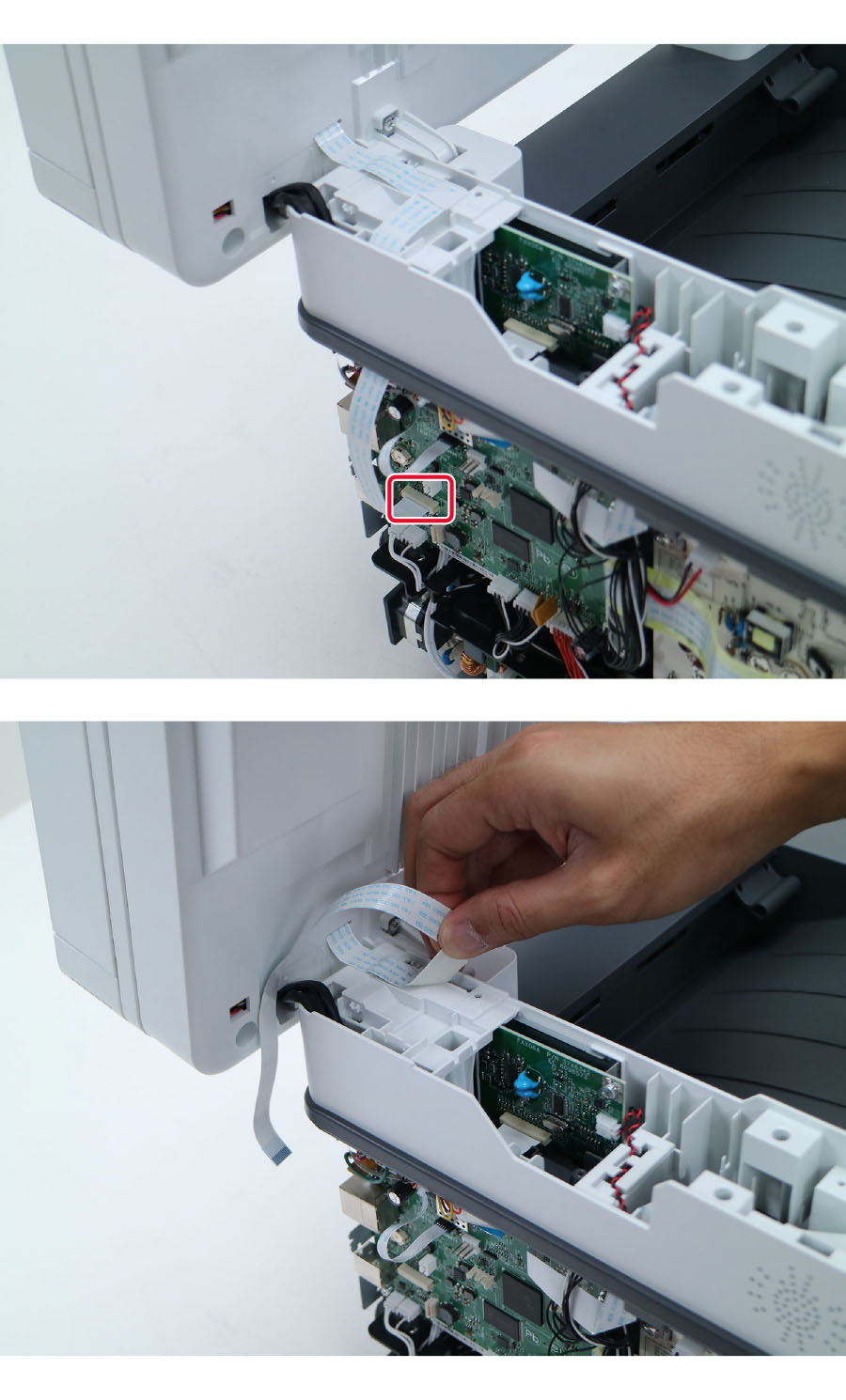

7 Отсоедини кабель FFC и извлеки его из рамы.
8 Отсоедини четыре кабеля, затем извлеки винт, крепящий два заземляющих кабеля.

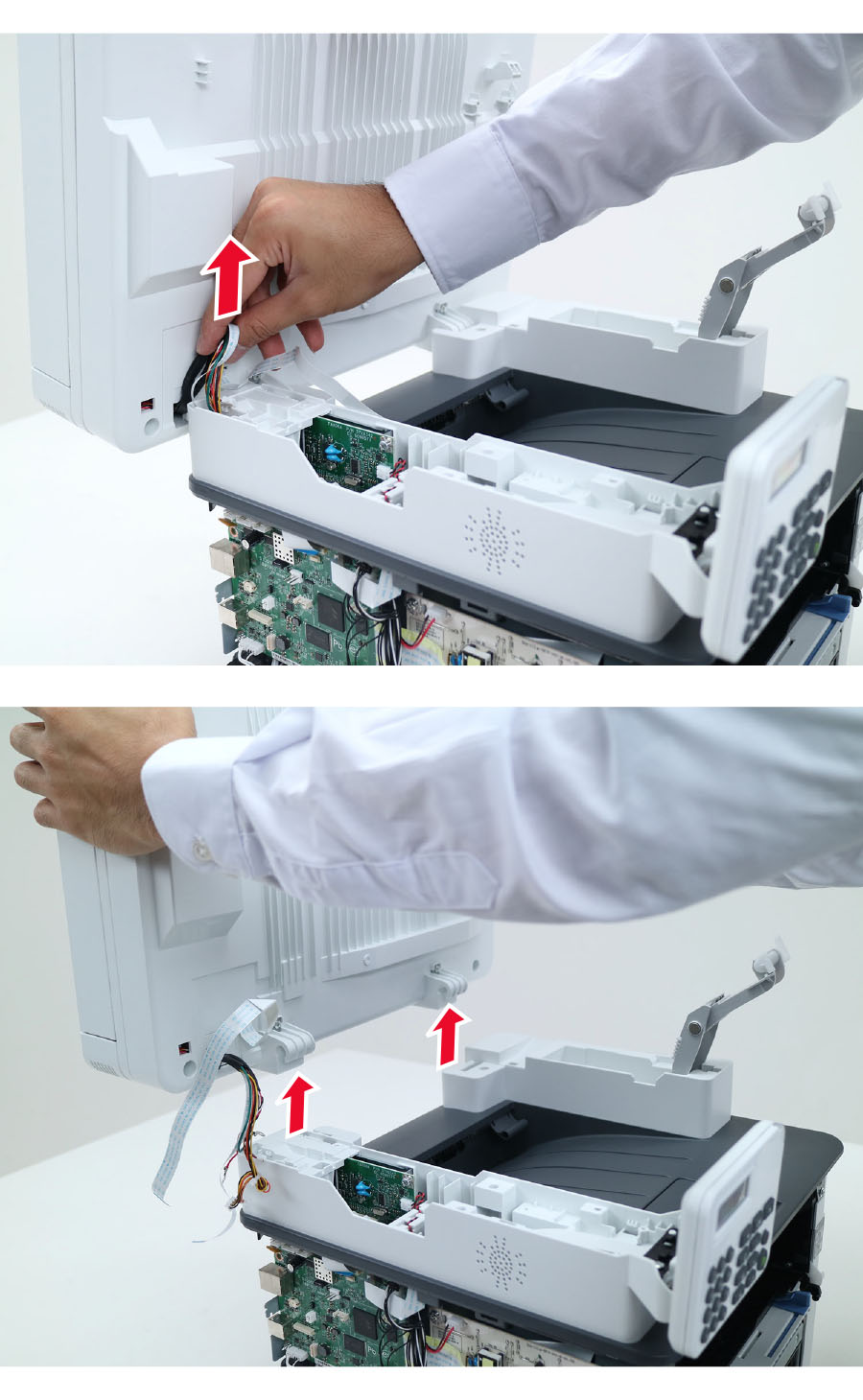

9 Извлеки кабели ADF из принтера, затем извлеки сканер ADF и планшетный сканер.
10 Отсоедини сканер ADF от планшетного сканера.
Примечание: Не потеряй два кронштейна (bracket).

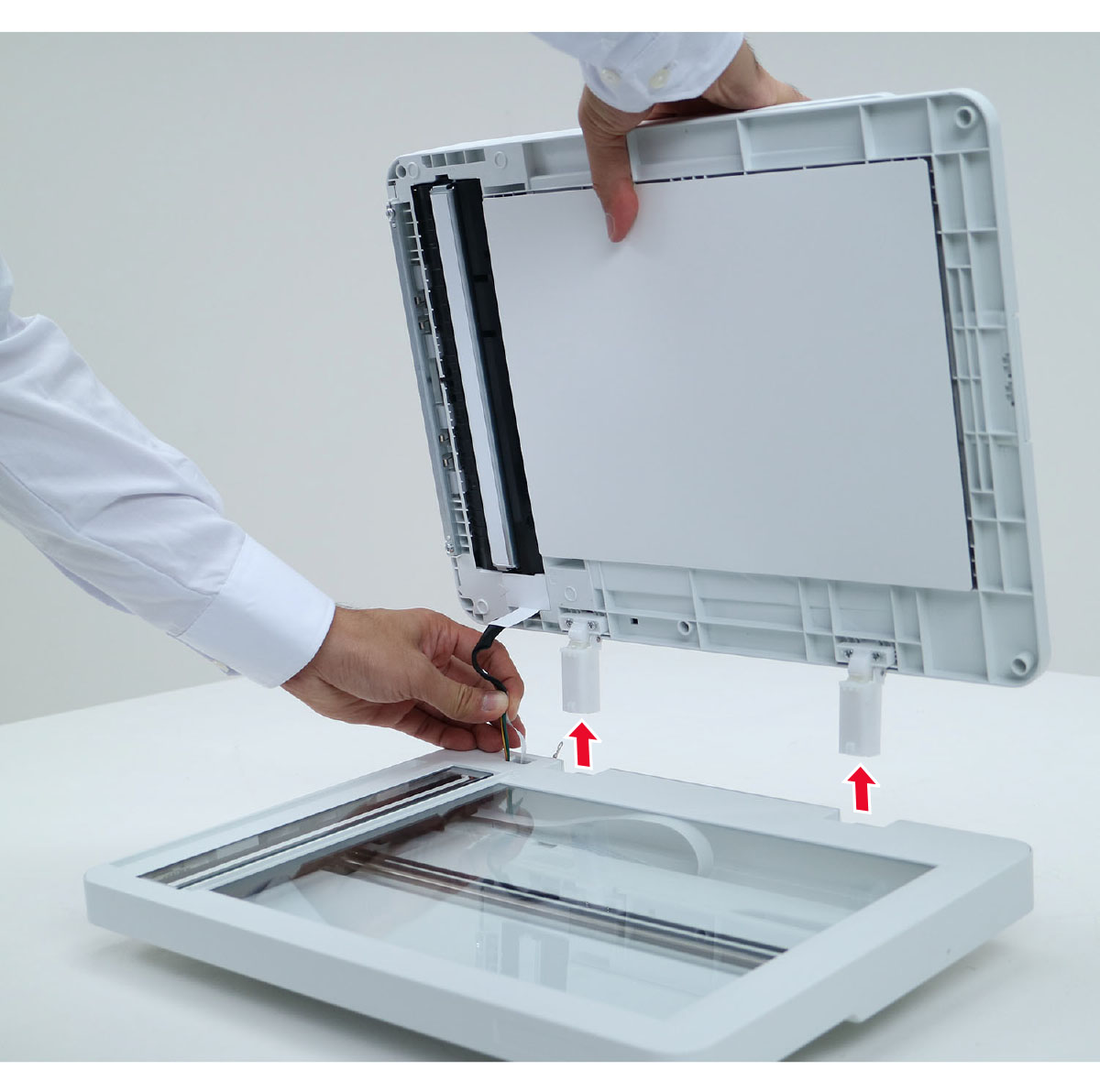

11 Извлеки сканер ADF из планшетного сканера.
