Глава «Работа принтера» сервис-мануала Lexmark MB2236. Ниже — текст этого раздела из оригинального сервис-мануала в переводе на русский. Остальные главы — в оглавлении инструкции, запчасти — в каталоге со схемами и артикулами.

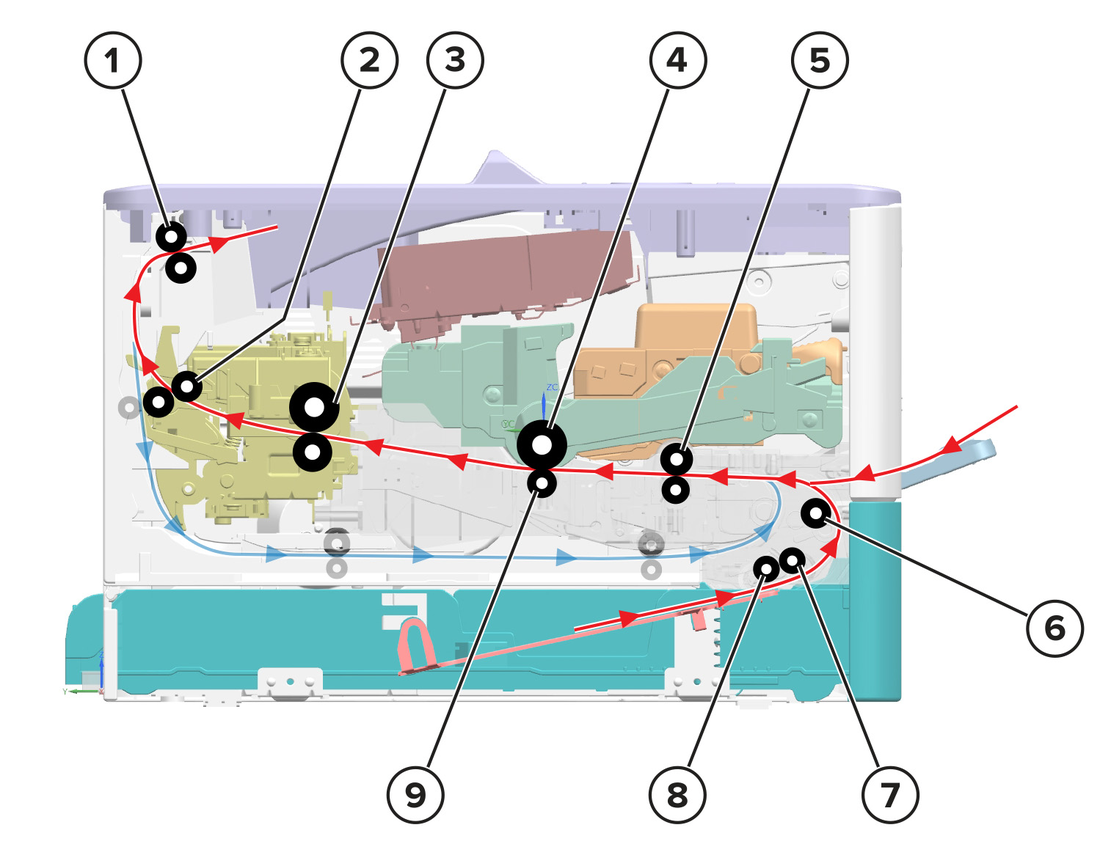

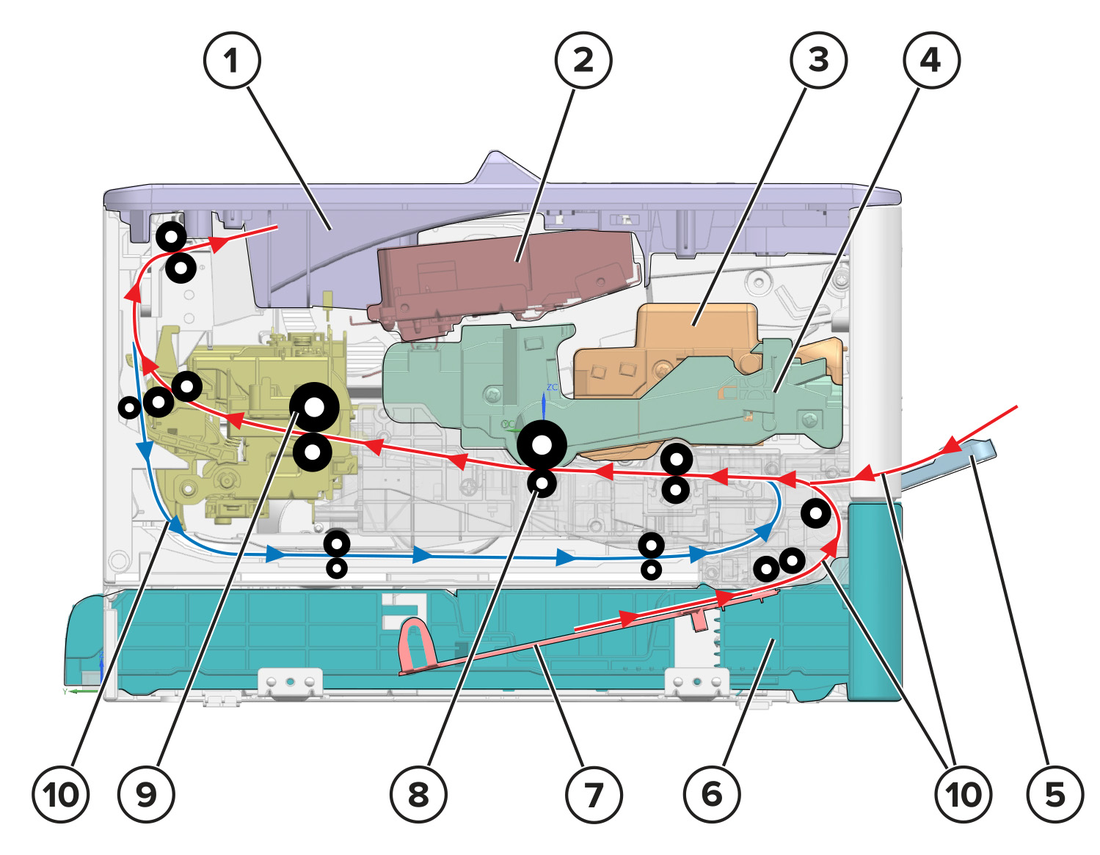

Ролики захвата и подачи захватывают бумагу, затем подают ее на транспортный ролик. Транспортный ролик перемещает бумагу на ролик выравнивания, где корректируется перекос бумаги.
Затвор выравнивания вместе с роликом выравнивания корректирует перекос бумаги.
Ролик выравнивания подает бумагу на ролик переноса для передачи изображения. На ролике переноса печатный барабан (photoconductor drum) передает разработанное изображение на бумагу, создавая печатное изображение.
Когда бумага проходит через термоузел (fuser), к ней прикладываются тепло и давление для постоянного закрепления тонера на бумаге.
После завершения процесса передачи изображения бумага транспортируется на выходной ролик термоузла (fuser), на выходной ролик бумаги, а затем в выходной лоток.

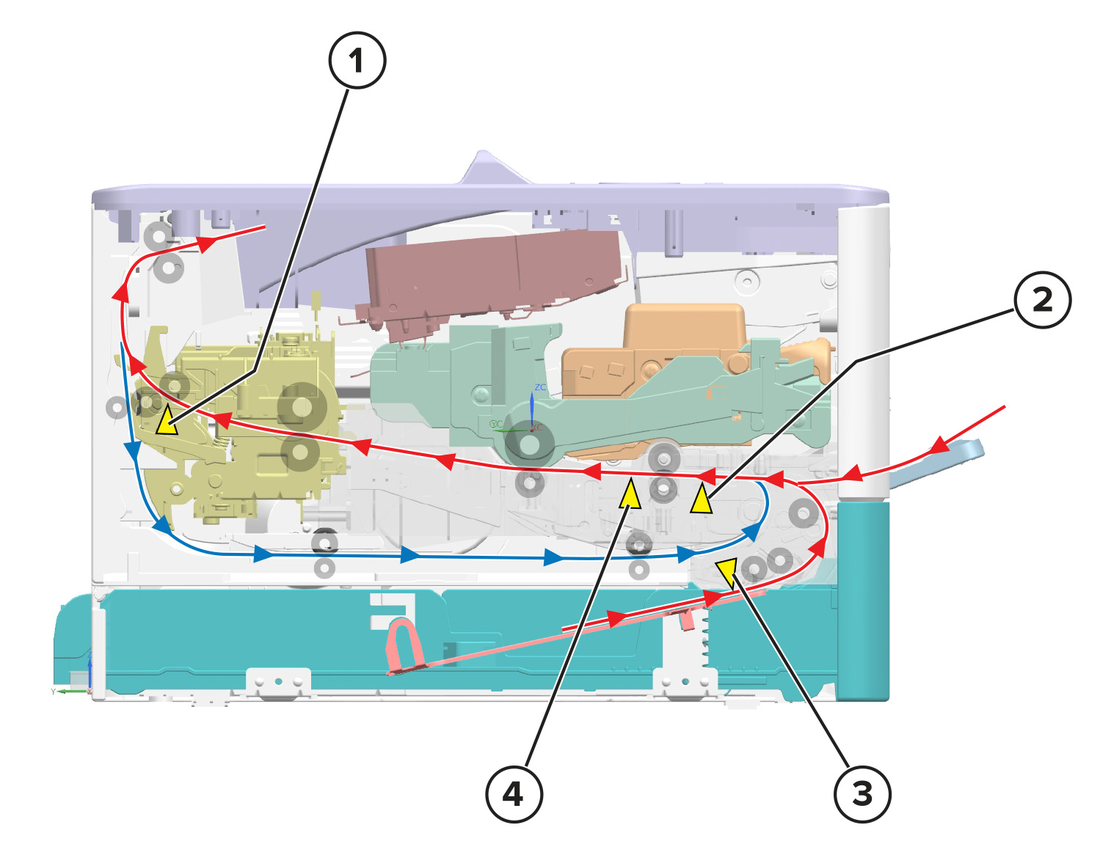

После печати первой стороны бумага останавливается в выходном лотке, оставаясь в выходном ролике. Бумага подается обратно в двусторонний путь подачи для печати на обратной стороне.

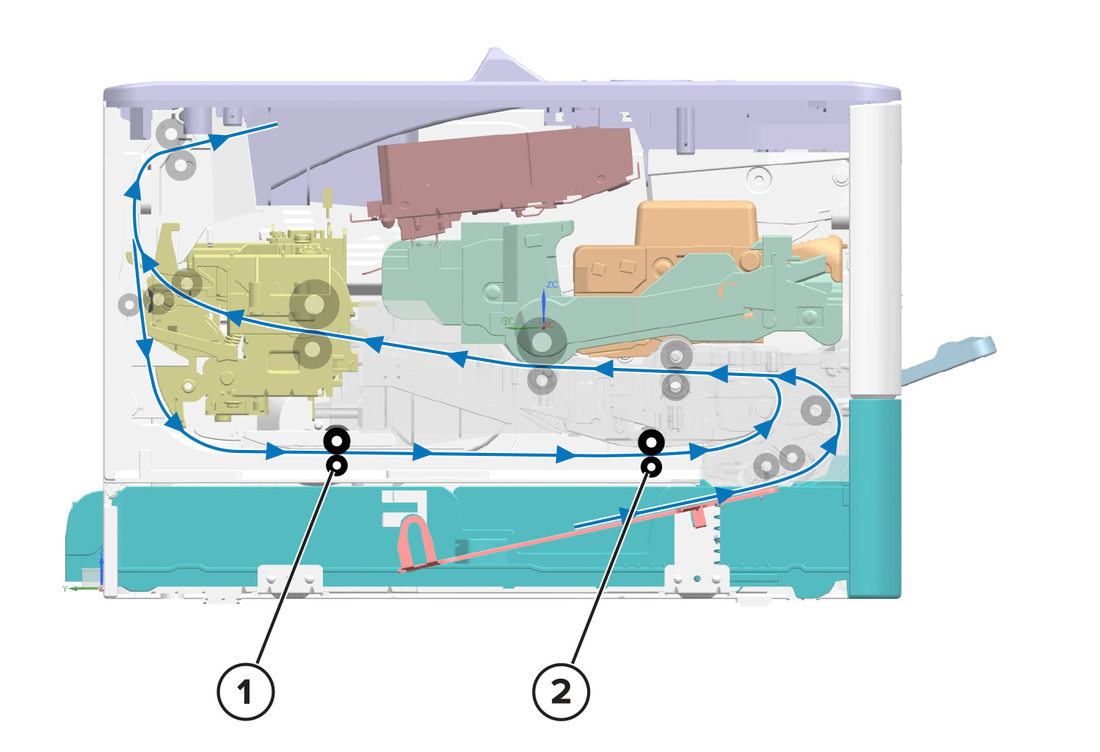

Бумага перемещается по двусторонней дорожке до повторного входа во второй входной ролик. Затем бумага продолжает свой путь до завершения задания печати.
