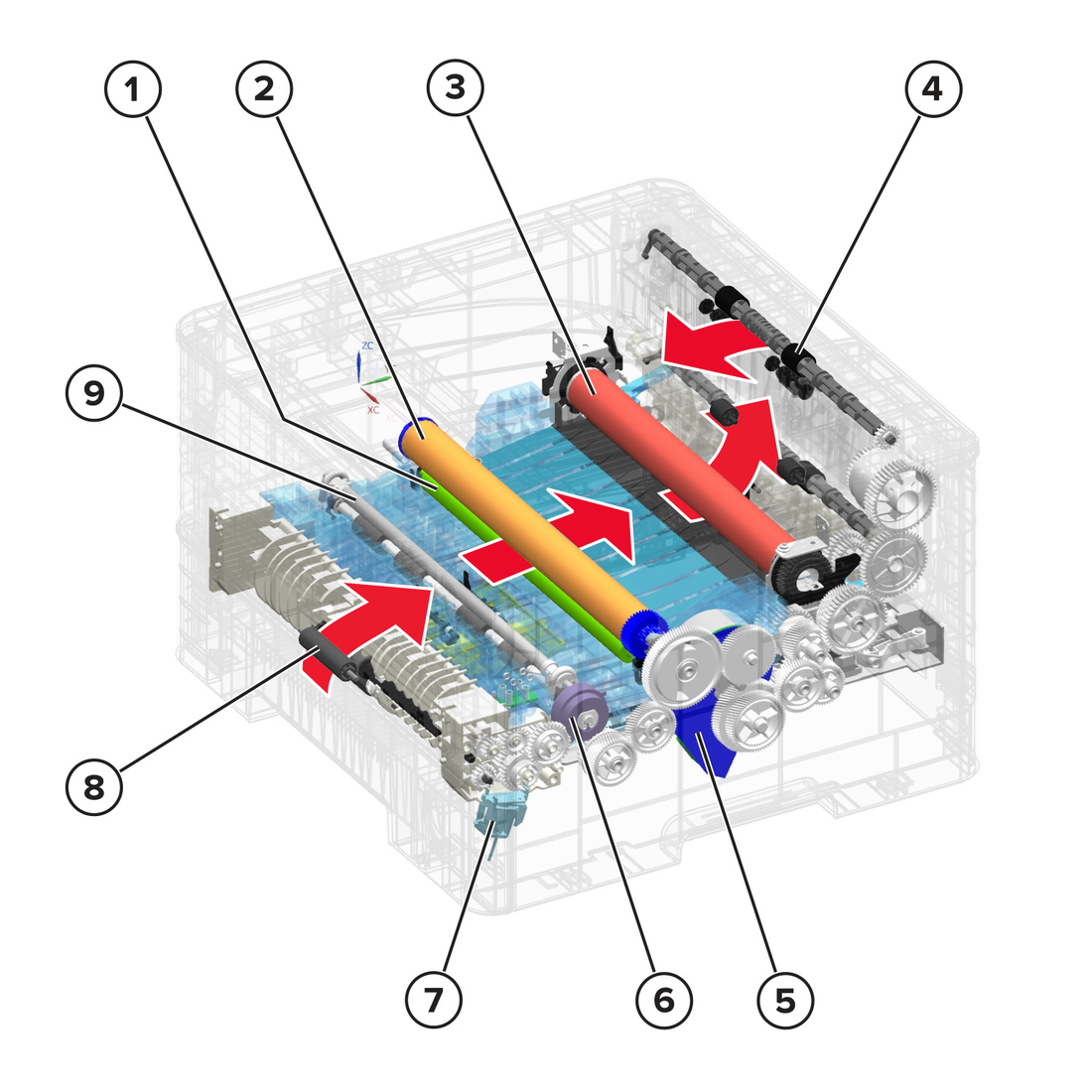

Двигатель (главный двигатель) приводит в действие механизм привода принтера. Коробка передач обеспечивает механическую мощность принтера, которая передается через несколько шестерен (gear) на следующие части:

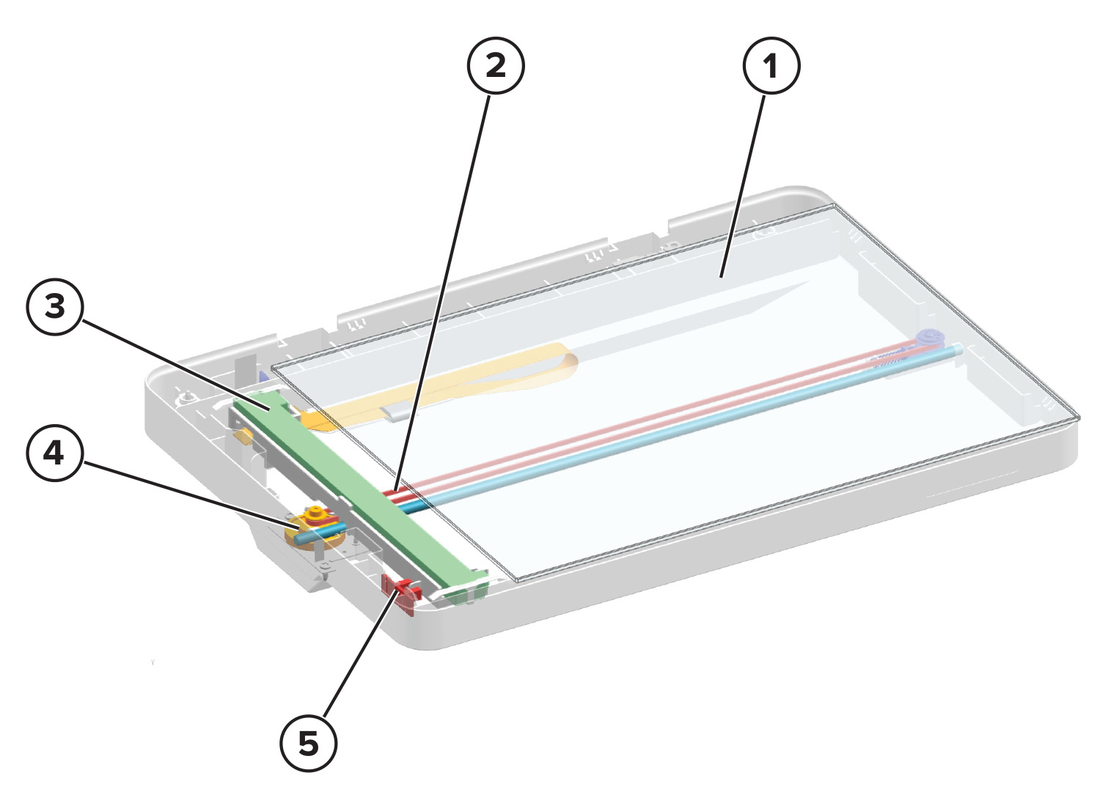

Планшетный сканер имеет лампу сканера, которая освещает поверхность документа. Полученные отражения обрабатываются для создания изображения сканирования.
Для заданий планшетного сканирования планшетный сканер перемещается по стеклянной поверхности сканера для сканирования лицевой стороны документа. Двигатель (сканер) приводит в действие ремень (belt) и управляет положением сканера. Датчик (домашняя позиция сканера) определяет сканер в его домашней позиции.
Для заданий сканирования с АПД лампа сканера остается с левой стороны для сканирования документа.

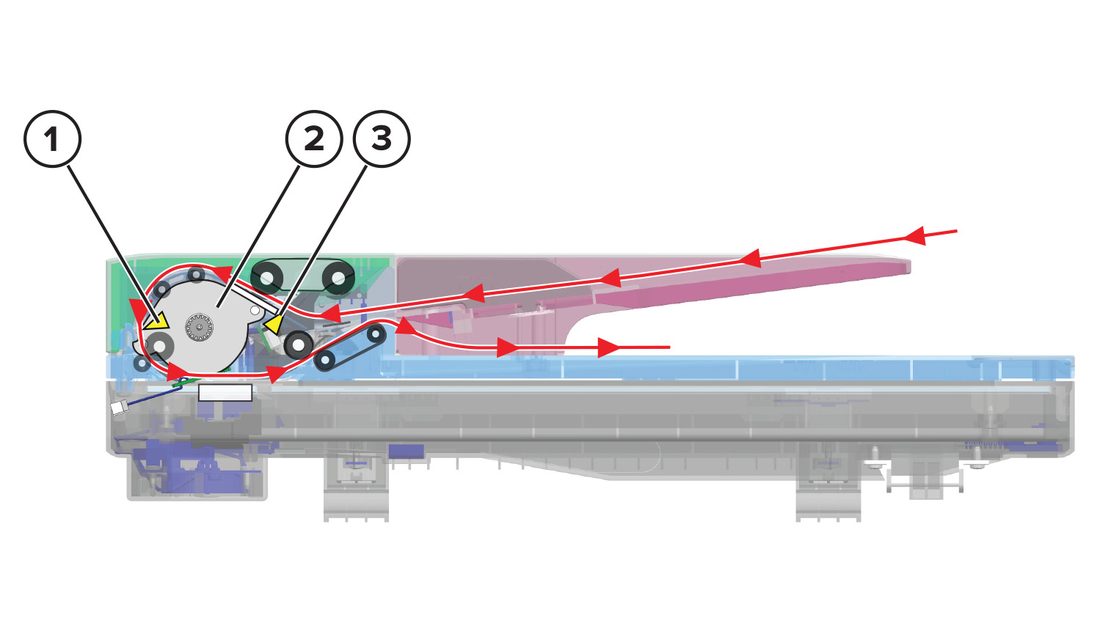

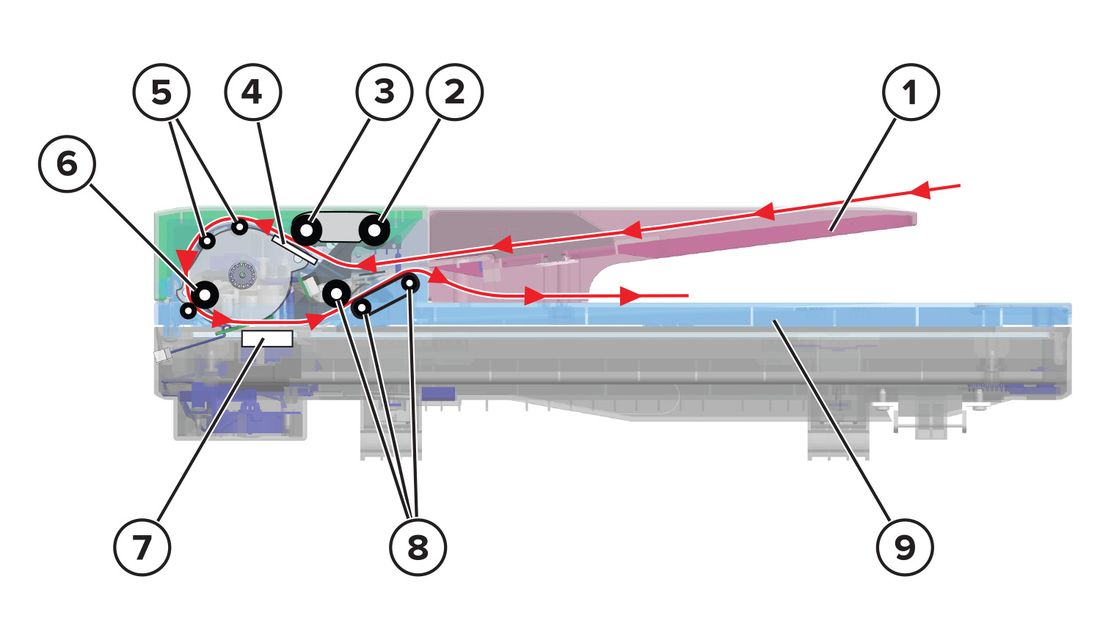

После того как датчик (ADF бумага присутствует) обнаруживает бумагу в лотке АПД, ролик захвата перемещает бумагу в АПД.
Бумага проходит через ролик подачи и разделительную прокладку. Разделительная прокладка минимизирует возможность подачи нескольких листов.
Бумага проходит через транспортные ролики и затем активирует датчик (ADF сканирование). Ролик сканирования перемещает бумагу в область сканирования, затем документ сканируется.
Ролики сканирования продолжают перемещать бумагу в область сканирования до достижения задним краем бумаги датчика (ADF сканирование). Когда задний край бумаги достигает датчика (ADF сканирование), датчик переходит в положение отключения. Сканирование продолжается в течение предопределенного времени.
Выходные ролики перемещают бумагу в лоток АПД.
