Lexmark B2650 — 7. Расположение компонентов

← Lexmark B2650 — все главы инструкции

ОСТОРОЖНО—РИСК ОПРОКИДЫВАНИЯ: установка одного или нескольких опциональных устройств на ваш принтер или МФУ может потребовать роликовой базы, специальной мебели или иных средств для предотвращения нестабильности, которая может привести к травме. Дополнительную информацию о поддерживаемых конфигурациях см. на сайте www.lexmark.com/multifunctionprinters.

ОСТОРОЖНО—РИСК ОПРОКИДЫВАНИЯ: для снижения риска нестабильности оборудования загружайте каждый лоток отдельно.

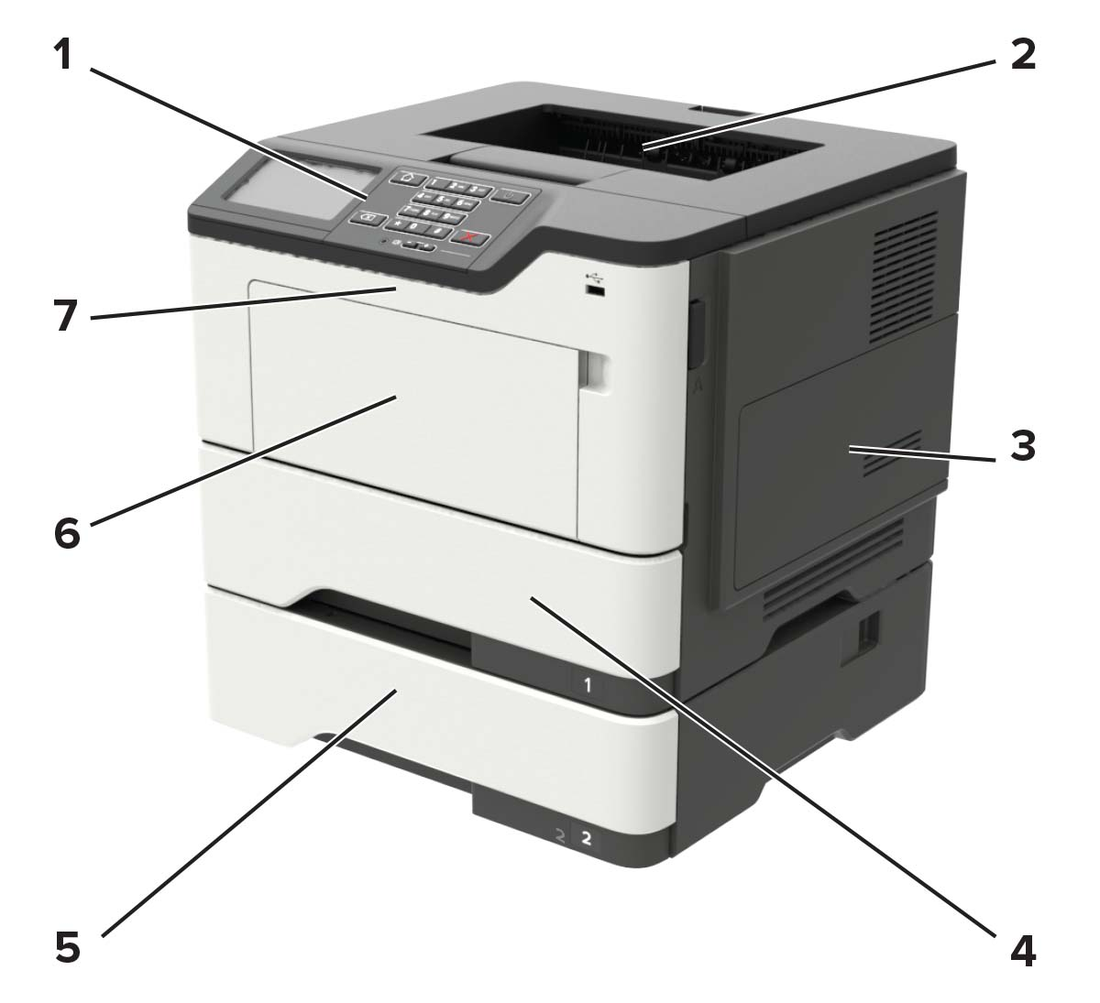

Вы можете расширить функциональность принтера, установив опциональные лотки на 250 или 550 листов.

ОСТОРОЖНО—РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ: чтобы избежать риска поражения электрическим током, не устанавливайте это изделие и не выполняйте электрические или кабельные соединения (например, подключение кабеля питания, факс или телефон) во время грозы.

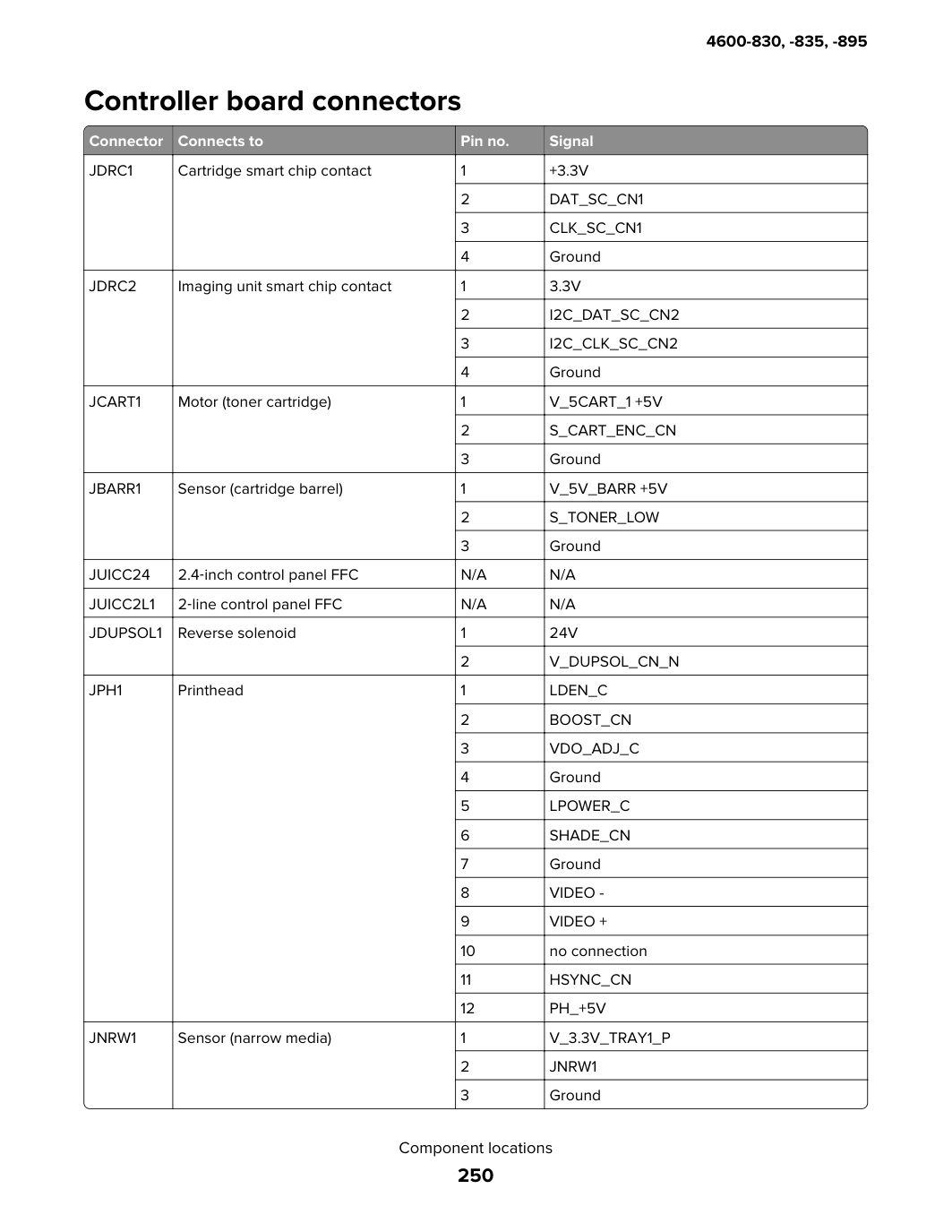

Схема из сервис-мануала

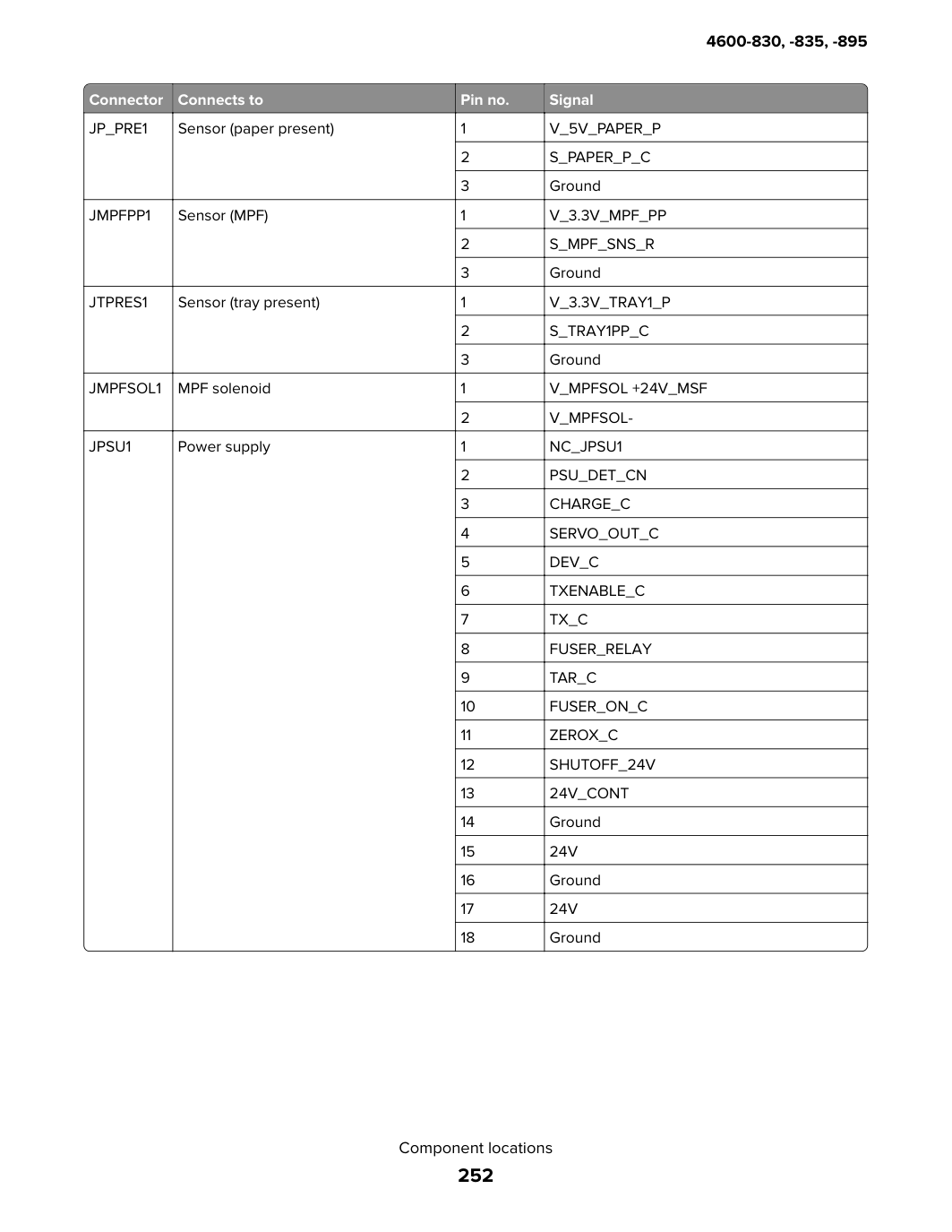

Схема из сервис-мануала

ВНИМАНИЕ — РИСК ТРАВМЫ: во избежание риска пожара или поражения электрическим током подключите кабель питания к надлежащим образом номинальной и заземленной электрической розетке, расположенной рядом с изделием и легко доступной.

ВНИМАНИЕ — РИСК ТРАВМЫ: во избежание риска пожара или поражения электрическим током используйте только кабель питания, поставляемый с этим изделием, или авторизованную производителем замену.

Предупреждение—потенциальный ущерб: чтобы избежать потери данных или неправильной работы принтера, не трогайте кабель USB, адаптер беспроводной сети или принтер в отмеченных областях во время активной печати.

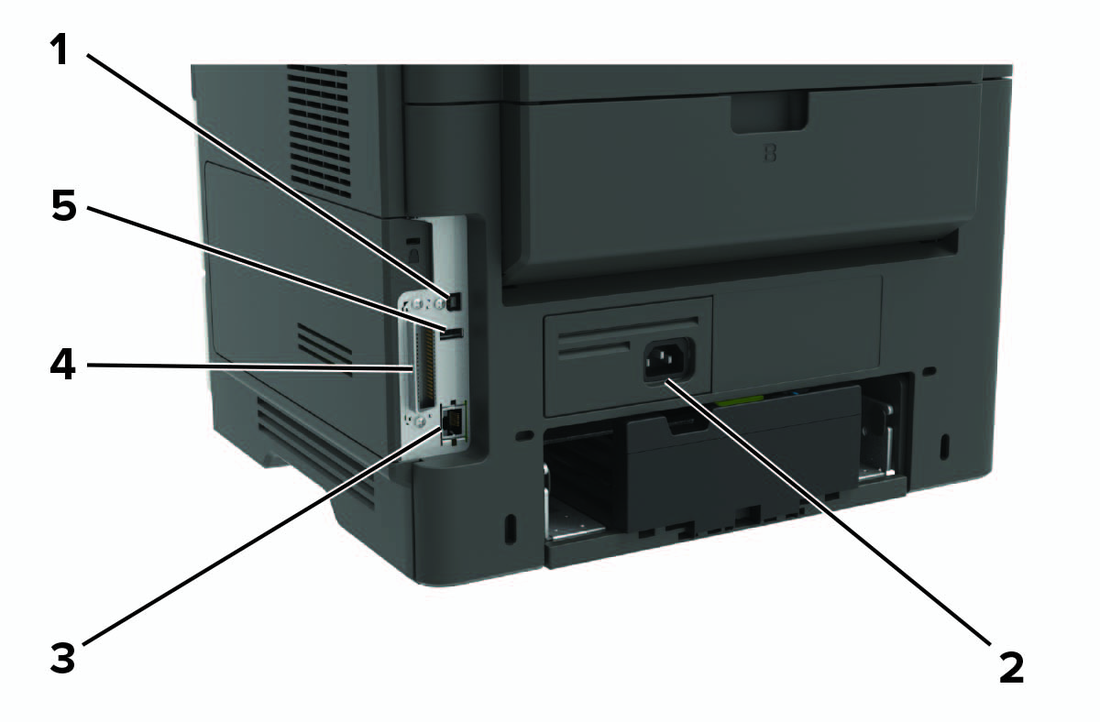

Подключите принтер к компьютеру.

Розетка кабеля питания подключите принтер к электросети.

Подключите принтер к сети.

Подключите принтер к компьютеру.

Подсоедините клавиатуру или любой совместимый опциональный аксессуар.

Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
