ОСТОРОЖНО—ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ: Это изделие использует мягкий выключатель питания. Он не отключает физически входное напряжение переменного тока. Во избежание опасности поражения электрическим током всегда извлекайте кабель питания из принтера, когда требуется отключить входное напряжение переменного тока.
ОСТОРОЖНО — ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРОТОКОМ: Чтобы избежать опасности поражения электротоком и предотвратить повреждение принтера, извлеките кабель питания из электрической розетки и отсоедините все соединения со всеми внешними устройствами перед подключением или отсоединением кабеля, электронной платы или узла.
ВНИМАНИЕ—ГОРЯЧАЯ ПОВЕРХНОСТЬ: Внутри принтера может быть горячо. Чтобы снизить риск травмирования о горячий компонент, дайте поверхности остыть перед прикосновением.
ОСТОРОЖНО — ОПАСНОСТЬ ЗАЩЕМЛЕНИЯ: Чтобы избежать опасности защемления, соблюдайте осторожность в областях, обозначенных этой меткой. Защемления могут произойти вокруг движущихся деталей, таких как шестерни (gear), дверцы, лотки и крышки (cover).
• Энергозависимая память—Принтер использует стандартную оперативную память (ОЗУ) для временного буферизации данных пользователя во время простых работ печати и копирования.
• Энергонезависимая память—Принтер может использовать две формы энергонезависимой памяти: EEPROM и NAND (флэш-память). Оба типа используются для хранения операционной системы, параметров принтера, информации сети, параметров сканера и закладок, а также встроенных решений.
• Память жесткого диска—Некоторые принтеры имеют установленный жесткий диск. Жесткий диск предназначен для функциональности, характерной для принтера, и не может использоваться для долгосрочного хранения данных, не связанных с печатью. Жесткий диск не позволяет пользователям извлекать информацию, создавать папки, создавать диски или сетевые общие ресурсы файлов, или передавать информацию FTP непосредственно с клиентского устройства. Жесткий диск может сохранять данные пользователя из сложных работ печати, данные форм и данные шрифтов.
Следующие компоненты могут сохранять память:
Примечание: Панель управления принтером и плата контроллера содержат NVRAM.
Для стирания энергозависимой памяти выключите принтер.
Для стирания энергонезависимой памяти выполните следующее:
1 На панели управления перейдите к Параметры > Устройство > Обслуживание > Вывод из эксплуатации > Стереть > Очистить всю информацию в энергонезависимой памяти.
2 Выберите Очистить всю информацию в энергонезависимой памяти, затем выберите СТЕРЕТЬ.
3 Следуйте инструкциям на экране.
Для стирания памяти жесткого диска выполните следующее:
1 На панели управления перейдите к Параметры > Устройство > Обслуживание > Вывод из эксплуатации > Стереть > Очистить всю информацию на жестком диске.
2 Выбери Sanitize all information on hard disk, затем выбери ERASE.
3 Следуйте инструкциям на экране.
Примечание: Этот процесс может занять от нескольких минут до более часа, принтер будет недоступен для других задач.
Если жесткий диск заменен, выполни следующее:
1 Извлеки жесткий диск, затем верни его клиенту.
2 Попроси клиента подписать Customer Retention form.
Примечание: Печатные копии формы можно получить у менеджера партнера Lexmark.
3 Сфотографируй подписанную форму, затем загрузи ее в инструмент Service Request debrief tool.
4 Отправь по факсу или электронной почте подписанную форму на номер или адрес электронной почты, указанные в нижней части формы.
Многие электронные изделия используют детали, которые известны своей чувствительностью к электростатическому разряду (ESD). Для предотвращения повреждения деталей, чувствительных к ESD, выполните следующее:
• Выключите принтер перед снятием плат логики.
• Храните детали в их оригинальной упаковке до установки их в принтер.
• Делайте минимально возможные движения телом, чтобы предотвратить увеличение статического электричества от волокон одежды, ковров и мебели.
• Наденьте браслет ESD на запястье. Подключите браслет к точке заземления системы. Это действие разряжает любое статическое электричество в вашем теле в принтер.
• Держите детали за кромку их разъёма-кожуха. Не касайтесь его контактов. Если вы снимаете съёмный модуль, используйте правильный инструмент.
• Если возможно, храните все детали в заземленном металлическом шкафу.
• Не кладите детали на крышку принтера или на металлический стол. Если нужно положить детали, поместите их в упаковочный материал.
• Предотвратите случайное касание деталей другим персоналом. Накрывайте принтер, когда вы не работаете с ним.
• Будьте осторожны при работе с деталями при использовании отопления в холодную погоду. Низкая влажность увеличивает статическое электричество.

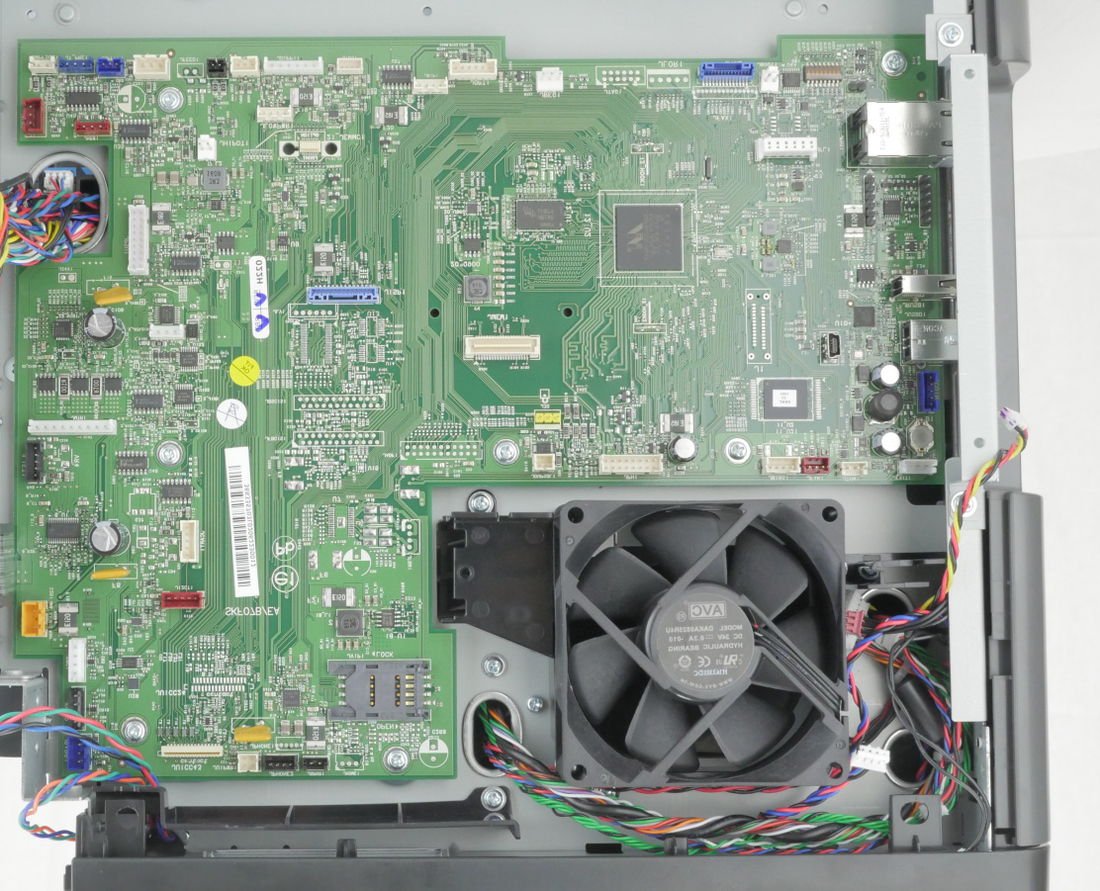

Примечание: Выполняйте эту процедуру только если отказали одновременно плата контроллера и панель управления.
ВНИМАНИЕ — РИСК ТРАВМЫ: литиевая батарея в этом изделии не предназначена для замены.
Существует опасность взрыва при неправильной замене литиевой батареи. Не перезаряжайте, не разбирайте и не сжигайте литиевую батарею. Утилизируйте использованные литиевые батареи в соответствии с инструкциями производителя и местными нормативными актами.

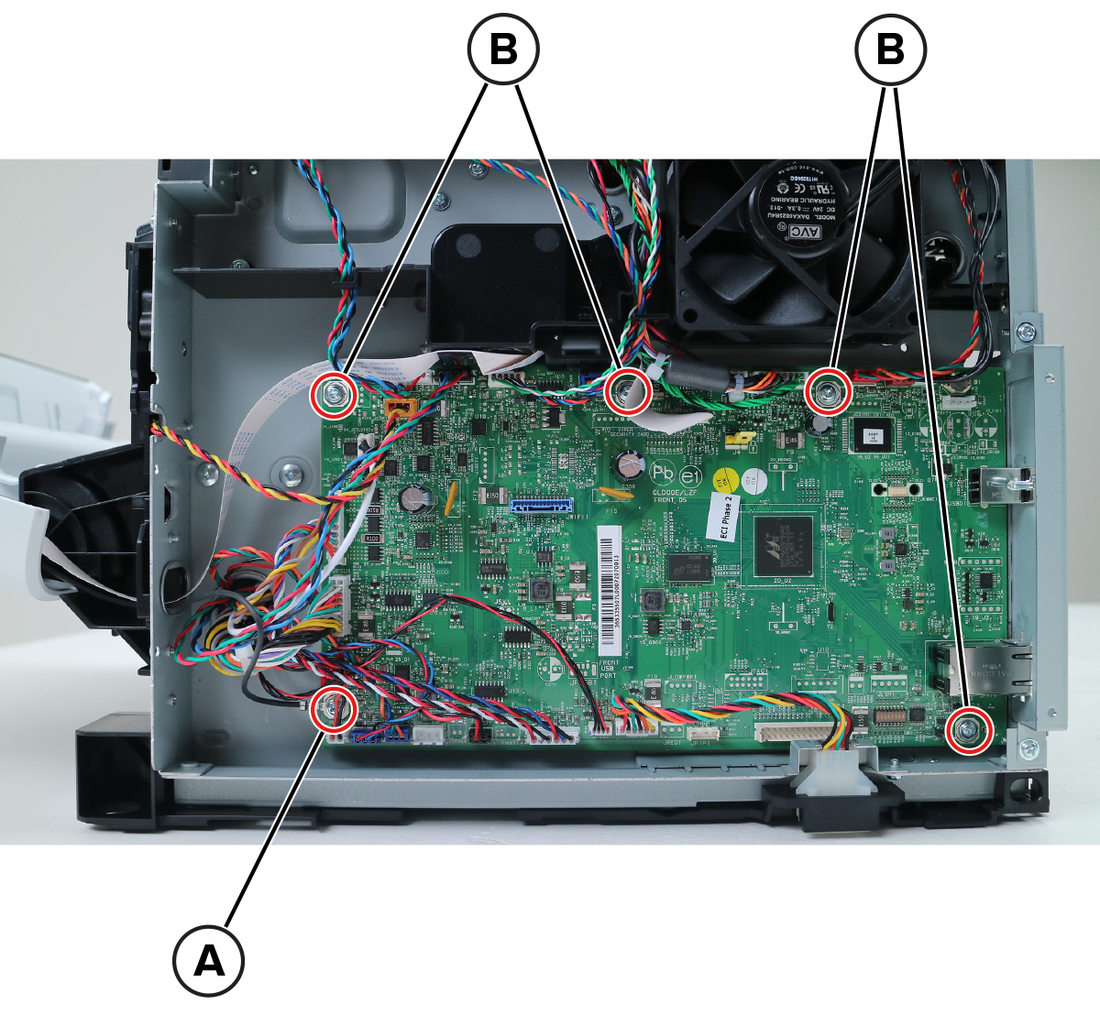

Предупреждение—Потенциальное повреждение: При замене платы контроллера и панели управления замените детали в следующем порядке, чтобы избежать повреждения принтера.
1 Замените плату контроллера сначала, а затем запустите принтер в режим диагностики.
Примечание: Не заменяйте панель управления и плату контроллера одновременно.
2 Выключите принтер, замените панель управления, а затем запустите принтер в режим диагностики.
Дайте принтеру пройти полный цикл запуска.
3 Если проблема сохраняется, оставьте новую панель управления и переустановите старую плату контроллера.
4 Перезагрузите принтер и дайте ему пройти полный цикл запуска.
5 После запуска выключите принтер, а затем установите новую плату контроллера.
6 Перезагрузите принтер и дайте ему пройти полный цикл запуска.
Если процедура успешна, то нет необходимости регулировать какие-либо параметры.
Если процедура не удалась, обратитесь в техническую поддержку.
Восстановление конфигурации принтера после замены платы контроллера Восстановите принтер на правильную конфигурацию, чтобы завершить замену. Используйте Service Restore Tool для загрузки пакета программного обеспечения, а затем прошейте параметры и встроенные решения принтера.
Примечание: Пакет программного обеспечения содержит последнюю версию прошивки, приложений и лицензий программного обеспечения из Lexmark Virtual Solutions Center (VSC). Прошивка принтера может быть на другом уровне, чем тот, который использовался до замены платы контроллера.
Использование Service Restore Tool 1 Перейдите на https://cdp.lexmark.com/service-restore-tool/, чтобы получить доступ к инструменту.
2 Войдите, используя учётные данные Lexmark или партнёра.
Если вход не удался, обратитесь в следующий уровень поддержки.
3 Введите серийный номер принтера и отправьте информацию.
Примечание: Убедитесь, что серийный номер, отображаемый на экране проверки, правильный.
Примечание: Убедитесь, что серийный номер в zip-файле совпадает с серийным номером восстанавливаемого принтера.
5 Распакуйте содержимое zip-файла, откройте файл Readme и следуйте инструкциям в файле.
• Выполните инструкции установки из файла Readme в точном порядке, как показано. Перезагружайте принтер только если в файле это указано.
• Дополнительные сведения о загрузке файлов см. в разделе «Обновление микропрограммы принтера» на странице 159.
• Для загрузки zip-файлов, извлеченных из Service Restore Tool, см. раздел «Восстановление решений, лицензий и параметров конфигурации» на странице 158.
6 После выполнения инструкций установки из файла Readme подтвердите у заказчика, что все приложения eSF установлены.
• Если вы не можете получить доступ к административным меню для проверки восстановления принтера, запросите права доступа у заказчика.
• Если после перезагрузки принтера появляется ошибка 10.00, обратитесь в следующий уровень поддержки.

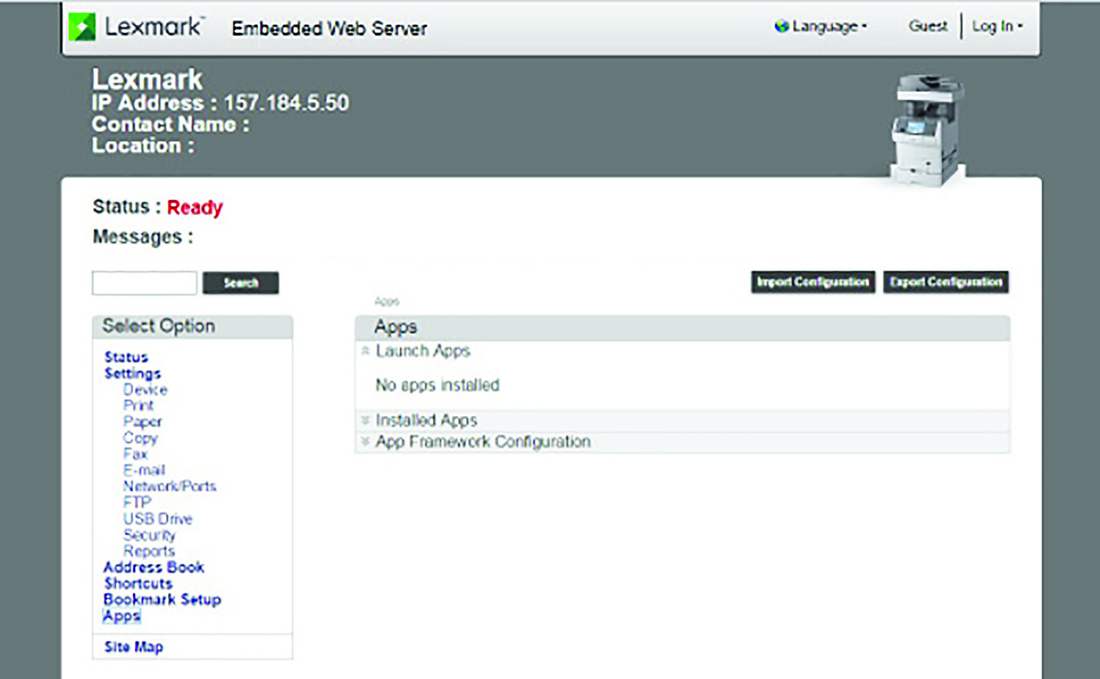

Восстановление решений, лицензий и параметров конфигурации Для загрузки zip-файлов, извлечённых из Service Restore Tool, выполните следующее:
1 Откройте веб-браузер и введите IP-адрес принтера.
2 Нажмите Import Configuration (Импортировать конфигурацию), а затем нажмите Browse (Обзор).

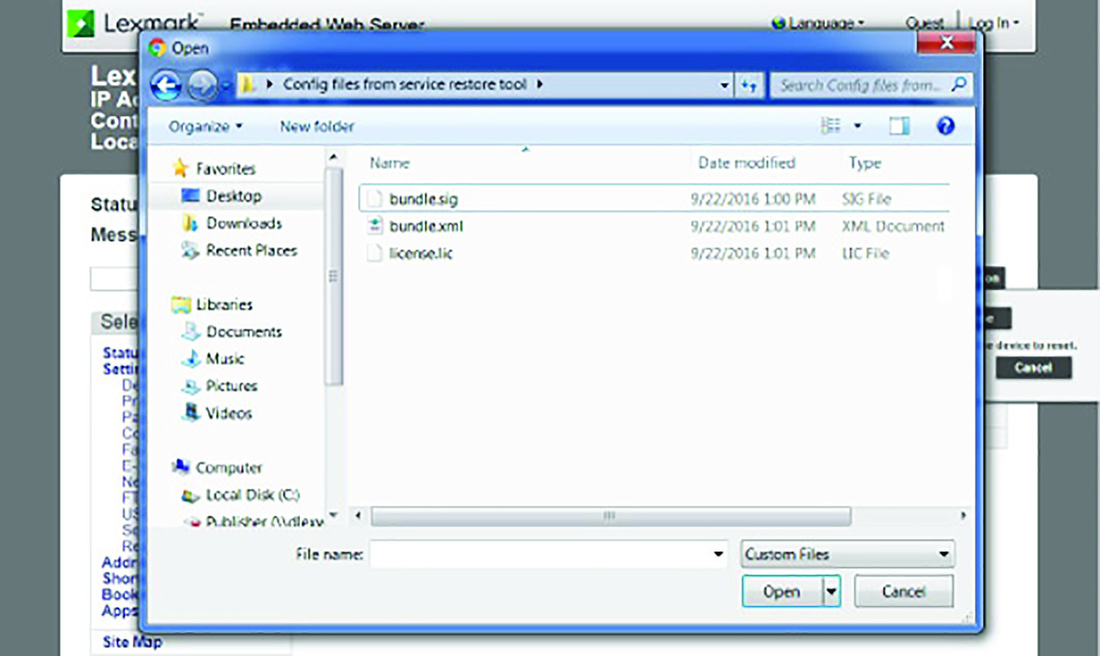

3 Перейдите в папку, где zip-файлы извлечены из Service Restore Tool.
4 Выберите файл для импорта и нажмите Import (Импортировать).
5 Повторите шаг 2 и шаг 4 для других файлов, включённых в извлечённый zip-файл.
Обновление прошивки принтера Предупреждение—Потенциальное повреждение: Перед обновлением прошивки принтера попросите у следующего уровня поддержки правильный код. Использование неправильного уровня кода может повредить принтер.
Принтер должен находиться в готовом состоянии для обновления прошивки.
Этот параметр доступен только в моделях принтеров с портом USB на панели.
Убедитесь, что включены параметры Enable Drive и Update Code. Найти параметры можно в меню Flash drive в разделе Settings.
1 Вставьте флеш-накопитель в порт USB.
2 На панели управления перейдите в меню USB: Print from USB > Accept или OK.
3 Выберите файл для прошивки.
Примечание: Не выключайте принтер во время обновления.
Использование протокола передачи файлов (FTP) Убедитесь, что принтер находится в готовом состоянии перед прошивкой.
• На главном экране • В разделе TCP/IP меню Network/Ports 3 Из командной строки сетевого компьютера откройте сеанс FTP на IP-адрес принтера.
4 Используйте команду PUT для размещения файла прошивки на принтере.
Принтер выполняет последовательность POR и завершает сеанс FTP.
5 Повторите шаги 2–4 для остальных файлов.
Использование встроенного веб-сервера Убедитесь, что принтер находится в готовом состоянии перед прошивкой.
1 Откройте веб-браузер и введите IP-адрес принтера.
2 На главной странице перейдите в Configuration > Update Firmware.
Принтер выполняет последовательность POR и завершает сеанс FTP.
4 Повторите шаги 2–4 для остальных файлов.
Резервное копирование решений и параметров eSF Примечание: Экспортируйте решения и параметры eSF из принтера перед заменой платы контроллера.
Экспорт решений eSF и файла параметров 1 Переведите принтер в режим Invalid engine. см. раздел «Вход в режим Invalid engine» на странице 150.
2 Откройте веб-браузер и введите IP-адрес принтера.
Примечание: Если веб-страница недоступна или возникает ошибка при переводе принтера в режим Invalid engine, то резервное копирование невозможно. Уведомите клиента о том, что данные не могут быть сохранены.
3 Перейдите в Settings > Solutions > Embedded Solutions.
4 На странице Embedded Solutions выберите приложения для экспорта.
Примечание: Максимальный размер файла экспорта составляет 128 KB.
Импорт файла решений и параметров eSF После замены платы контроллера импортируйте в принтер экспортированные решения и параметры eSF.
1 Переведите принтер в режим Invalid engine. см. раздел «Вход в режим Invalid engine» на странице 150.
2 Откройте веб-браузер и введите IP-адрес принтера.
Примечание: Если веб-страница недоступна или возникает ошибка при переводе принтера в режим Invalid engine, то резервное копирование невозможно. Уведомите клиента о том, что данные не могут быть сохранены.
3 Перейдите в Settings > Solutions > Embedded Solutions.
4 На странице Embedded Solutions выберите приложения для импорта.
Предупреждение—Возможное повреждение: ленточный кабель и его разъем могут быть повреждены, если его правильно не отсоединить. При отсоединении кабеля держите его разъем и нажимайте его фиксатор перед отключением.

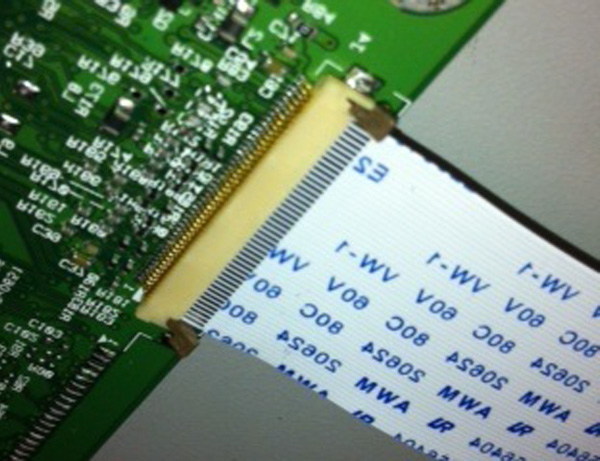

На платах и картах, используемых в этом принтере, установлены разъемы Zero Insertion Force (ZIF). Перед вставкой или извлечением кабеля из этих разъемов прочитайте весь раздел. Будьте предельно осторожны, чтобы не повредить разъем или кабель при вставке или извлечении кабеля.
Предупреждение — возможное повреждение: не вставляйте кабель так, чтобы контакты были обращены к запирающему актуатору.
Контакты всегда обращены в сторону от актуатора.
Внимание—Возможное повреждение: Не вставляйте кабель по диагонали в разъем ZIF. Это может привести к повреждению контактов кабеля.
Предупреждение — возможное повреждение: избегайте использования ногтя или острого предмета для открытия запирающего механизма. Это может повредить кабель.
Предупреждение — возможное повреждение: избегайте давления на кабель при открытии запирающего механизма. Это также может повредить кабель.

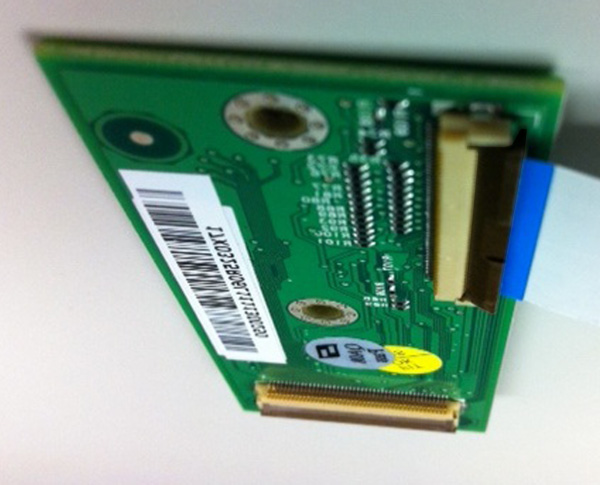

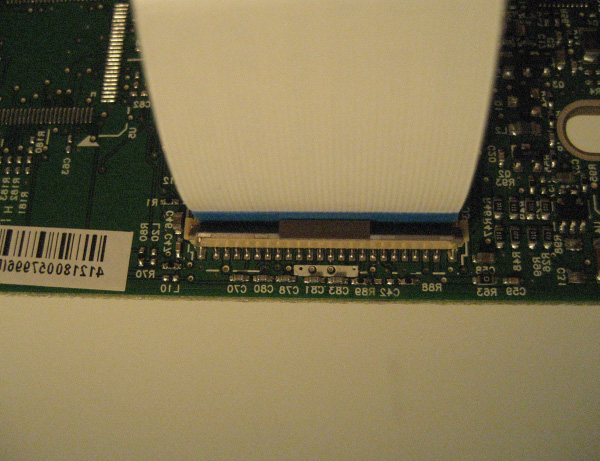

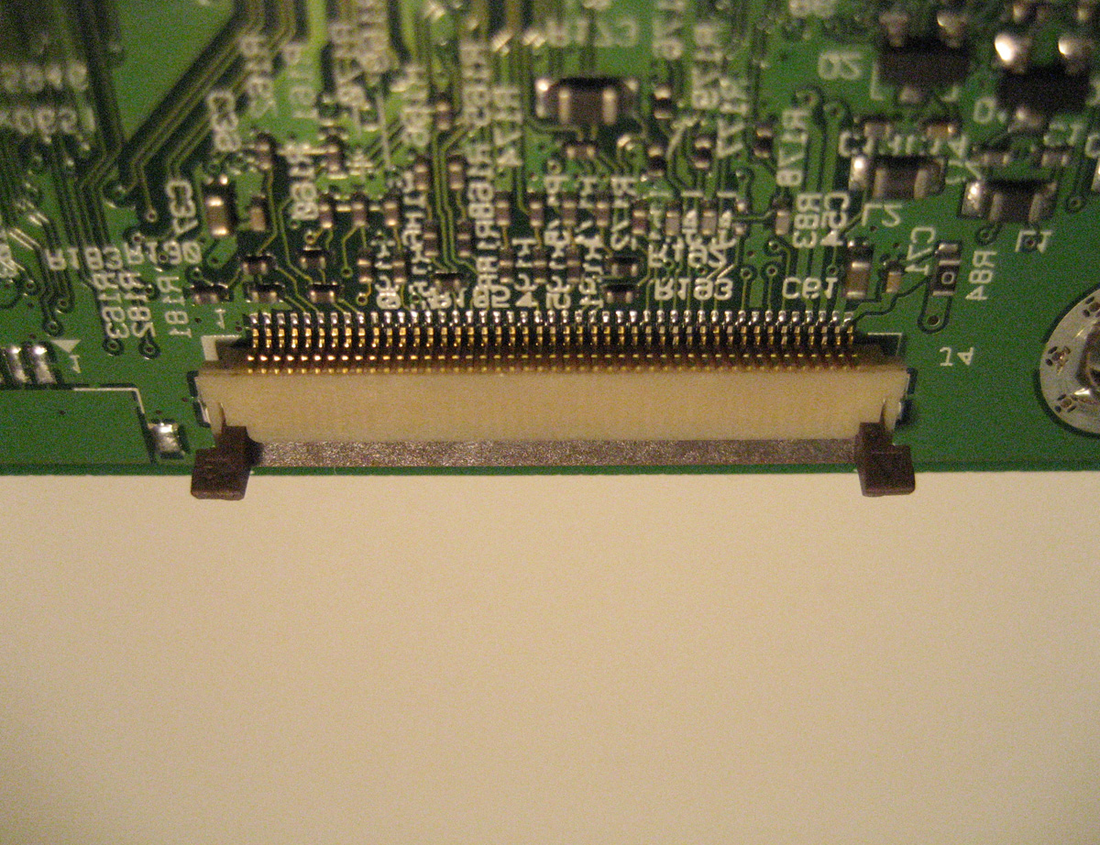

Это типы разъемов ZIF, используемые в этом принтере:

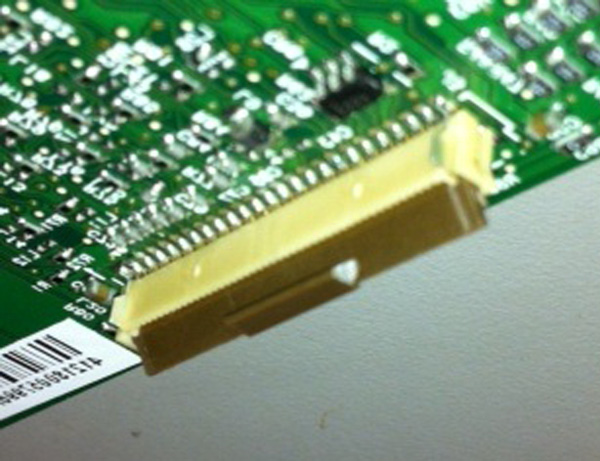

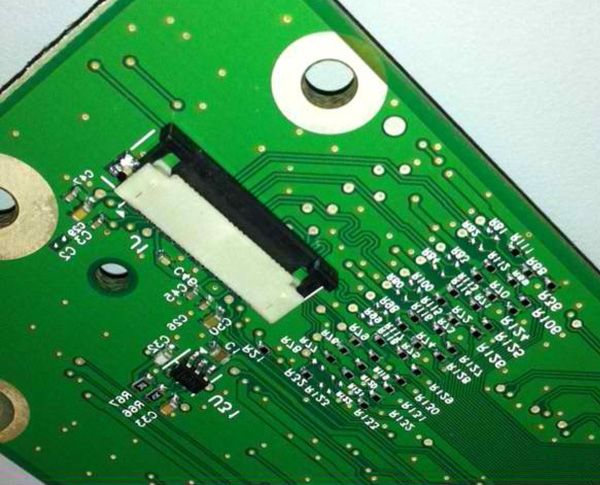

Данный FRU содержит горизонтальный верхний контактный кабельный разъем. Прочитайте инструкции перед тем, как приступить к работе.
Горизонтальный верхний контактный разъем использует запирающий актуатор откидного типа для фиксации ленточного кабеля в разъеме с нулевым усилием вставки (ZIF). Кабель вставляется горизонтально в разъем.
Внимание—Возможное повреждение: При открытии или закрытии этого типа актуатора осторожно поднимите или закройте две лапки, расположенные на каждом конце актуатора. Обе лапки должны перемещаться одновременно. Не закрывайте актуатор из центра актуатора.
Извлечение кабеля из горизонтального верхнего контактного разъема 1 Поместите палец на каждый конец запирающего актуатора и затем плавно поднимите актуатор в разблокированное положение.
2 Выньте кабель из разъема.

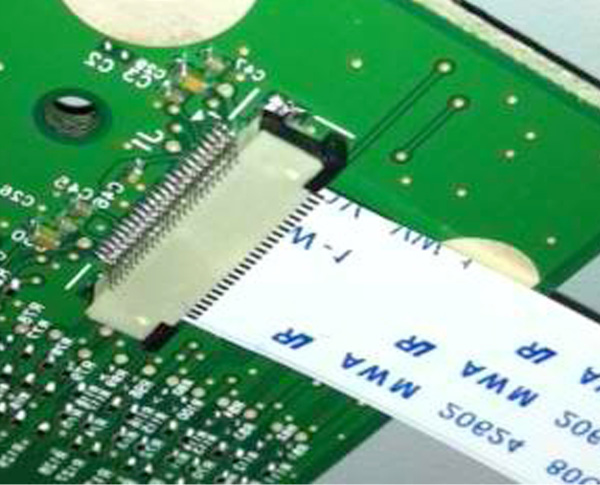

Вставка кабеля в горизонтальный верхний контактный разъем 1 При установке кабеля проверьте запирающий актуатор, чтобы убедиться, что он находится в разблокированном положении. Язычки на концах актуатора вертикальны, когда актуатор разблокирован.
2 Вставьте кабель контактами вверх. Вставьте кабель поверх актуатора.
Примечание: Убедитесь, что кабель установлен ровно в разъем. Если кабель установлен неровно, могут возникнуть перебои в работе.
3 Поверните запирающий актуатор в заблокированное положение. Кабель не должен двигаться во время выполнения этого шага.
Если кабель движется, откройте актуатор, переместите кабель и затем закройте актуатор в нижнее положение.

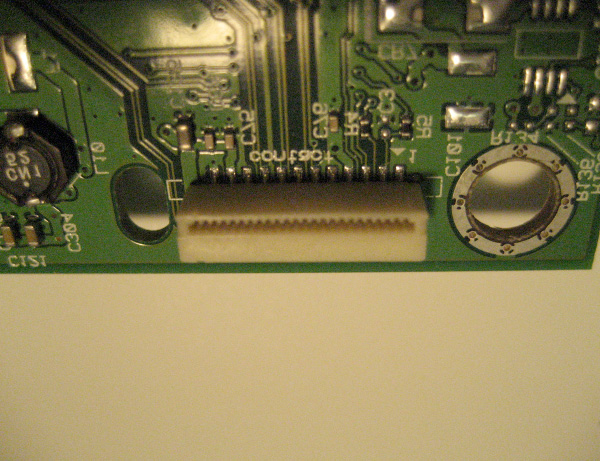

Данный FRU содержит горизонтальный нижний контактный кабельный разъем. Прочитайте инструкции перед тем, как приступить к работе.
Горизонтальный нижний контактный разъем использует запирающий актуатор откидного типа для фиксации ленточного кабеля в разъеме с нулевым усилием вставки (ZIF). Кабель вставляется горизонтально в разъем.
Предупреждение — возможное повреждение: при открытии или закрытии этого типа актуатора плавно поднимите центр актуатора пальцем. Не используйте ноготь или отвертку для открытия актуатора. Это может повредить ленточный кабель. Не закрывайте актуатор за концы актуатора.
Извлечение кабеля из горизонтального нижнего контактного разъема 1 Поместите два пальца к каждому концу запирающего актуатора и затем плавно поднимите актуатор в разблокированное положение.
2 Выньте кабель из разъема.
Вставка кабеля в горизонтальный нижний контактный разъем 1 Проверьте актуатор, чтобы убедиться, что он находится в открытом положении.
2 Вставьте кабель в разъем ZIF контактами вниз и в сторону от запирающего актуатора. Кабель должен быть вставлен под актуатор.
Примечание: Убедитесь, что кабель установлен ровно в разъем. Если кабель установлен неровно, могут возникнуть перебои в работе.
3 Поместите палец в середину актуатора и затем поверните запирающий актуатор в заблокированное положение.

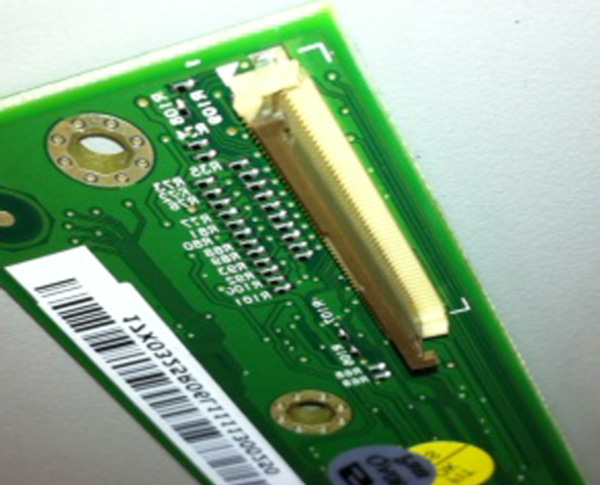

Вертикальный монтажный контактный разъем использует откидной актуатор блокировки для фиксации кабеля ленты в разъеме Zero Insertion Force (ZIF). Кабель вставляется вертикально в разъем.
Вертикальный монтажный контактный разъем использует запирающий актуатор откидного типа для фиксации ленточного кабеля в разъеме с нулевым усилием вставки (ZIF). Кабель вставляется вертикально в разъем.
Предупреждение — возможное повреждение: при открытии или закрытии этого типа актуатора плавно поднимите центр актуатора пальцем. Не используйте ноготь или отвертку для открытия актуатора. Это может повредить ленточный кабель. Не закрывайте актуатор за концы актуатора.
Извлечение кабеля из вертикального монтажного контактного разъема 1 Плавно поверните запирающий актуатор от центра актуатора в разблокированное положение.
2 Выньте кабель из разъема.
Вставка кабеля в вертикальный монтажный контактный разъем 1 При установке кабеля проверьте запирающий актуатор, чтобы убедиться, что он находится в открытом положении.
2 Вставьте кабель контактами в сторону от запирающего актуатора. Вставьте кабель поверх актуатора.
Примечание: Убедитесь, что кабель установлен ровно в разъем. Если кабель установлен неровно, могут возникнуть перебои в работе.
3 Поверните запирающий актуатор в заблокированное положение, надавливая на оба конца актуатора. Кабель не должен двигаться при выполнении этого шага. Если кабель движется, откройте актуатор, переместите кабель и затем закройте актуатор в нижнее положение.
Горизонтальный скользящий контактный разъем использует скользящий актуатор блокировки для фиксации кабеля ленты в разъеме Zero Insertion Force (ZIF). Кабель вставляется горизонтально в разъем.
Внимание—Возможное повреждение: При открытии или закрытии этого типа актуатора осторожно нажимайте или тяните две лапки, расположенные на каждом конце актуатора. Не закрывайте актуатор из центра актуатора.
Предупреждение — возможное повреждение: при открытии или закрытии этого типа актуатора плавно нажимайте или тяните два язычка, расположенные на каждом конце актуатора. Не закрывайте актуатор из центра актуатора. Не используйте отвертку для открытия или закрытия актуатора. Может произойти повреждение кабеля или разъема.
Извлечение кабеля из горизонтального скользящего контактного разъема 1 Одновременно сдвиньте два язычка, расположенные на концах запирающего актуатора, в сторону от разъема.
2 Выньте кабель из разъема.
Вставка кабеля в горизонтальный скользящий контактный разъем 1 При установке кабеля проверьте запирающий актуатор, чтобы убедиться, что он находится в открытом положении. Если вы открываете разъем, потяните оба концевых язычка с равным усилием, чтобы избежать поломки разъема.
2 Вставьте кабель контактами в сторону от запирающего актуатора. Вставьте кабель поверх актуатора.
3 Сдвиньте запирающий актуатор в сторону разъема, фиксируя кабель на месте. Кабель не должен двигаться при выполнении этого шага. Если кабель движется, откройте актуатор, переместите кабель и затем закройте актуатор в нижнее положение.

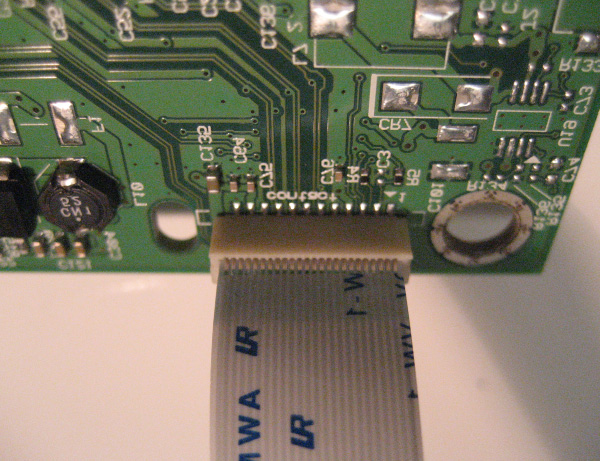

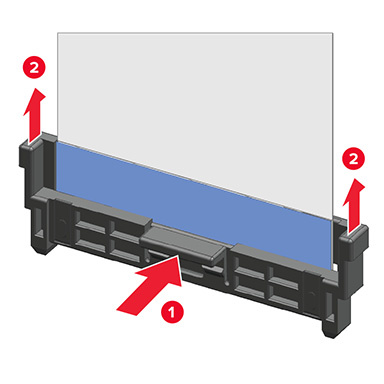

Этот FRU содержит разъем Low Insertion Force (LIF). Перед выполнением прочитайте инструкции.
Предупреждение—Возможное повреждение: При установке кабеля в разъем LIF соблюдайте осторожность, чтобы избежать изгибания краев кабелей и повреждения контактов на кабелях.

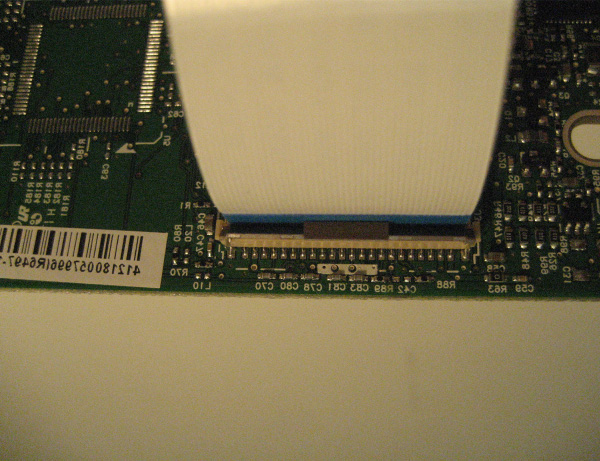

Вставка кабеля в разъем LIF 1 Глядя на разъем, обратите внимание на то, с какой стороны расположены контакты. На многих платах будет напечатано слово «contacts» (контакты) для указания стороны LIF с контактами. При взгляде на плату обратите внимание, что контакты от платы к разъему расположены на стороне разъема с контактами.
2 Вставьте кабель прямо в разъем.
Примечание: Убедитесь, что кабель установлен прямо в разъем. Если кабель установлен неправильно, могут возникнуть сбои.

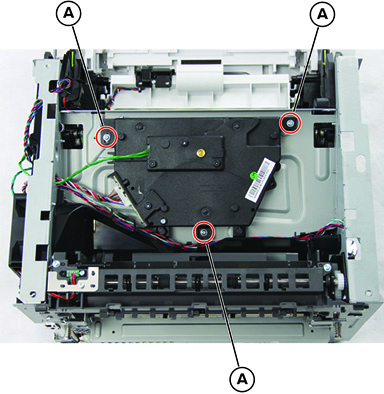

Печатающая головка должна быть правильно позиционирована после извлечения. Используйте острый карандаш или небольшую отвертку с плоским жалом, чтобы отметить местоположение старой печатающей головки на раме принтера. Выровняйте новую печатающую головку относительно местоположения старой печатающей головки.
Примечание: Перекос вызывается подачей листа через принтер в смещенном положении. Все изображение повернуто относительно краев листа. Однако механическое смещение печатающей головки вызывает косой вид горизонтальных линий, в то время как вертикальные линии остаются параллельны вертикальным краям. Перекос не может быть отрегулирован.
Проверьте шины захвата на износ, путь подачи бумаги на преграды, термоузел на правильное положение и направляющие подноса на правильное положение.
перекос Смещение печатающей головки Для регулировки печатающей головки:
1 Войдите в меню Диагностика и напечатайте страницу быстрого теста:

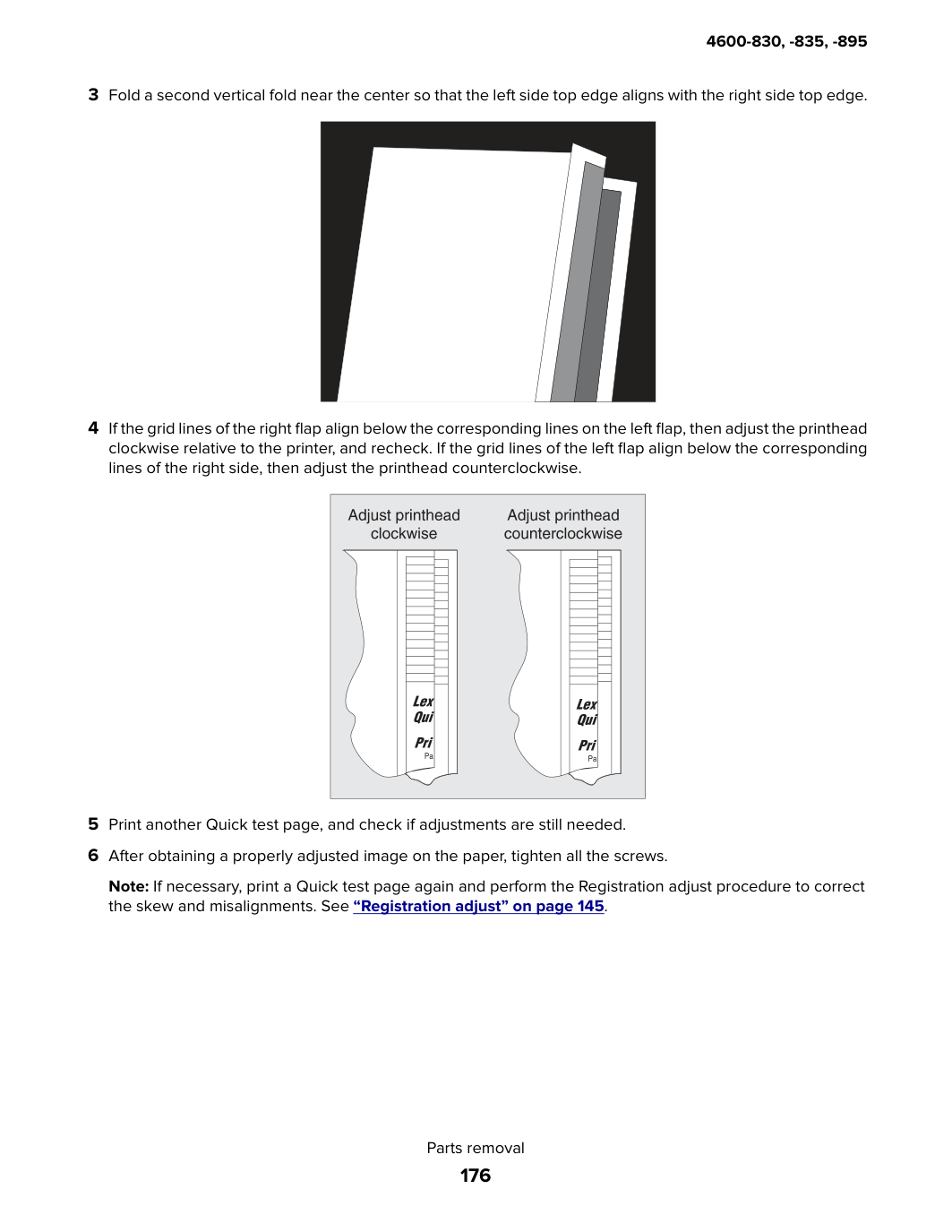

2 Сложите напечатанную тестовую страницу с левой стороны так, чтобы несколько миллиметров линий сетки обернулись вокруг внешней части сгиба.
3 Сделайте второй вертикальный сгиб рядом с центром так, чтобы верхний левый край совпадал с верхним правым краем.
4 Если линии сетки правого клапана выравниваются ниже соответствующих линий на левом клапане, отрегулируйте печатающую головку по часовой стрелке относительно принтера и перепроверьте. Если линии сетки левого клапана выравниваются ниже соответствующих линий правой стороны, отрегулируйте печатающую головку против часовой стрелки.
5 Напечатайте еще одну страницу быстрого теста и проверьте, нужны ли дополнительные регулировки.
6 После получения правильно отрегулированного изображения на бумаге затяните все винты.
Примечание: при необходимости распечатайте страницу Quick test еще раз и выполните процедуру Registration adjust для исправления перекоса и несовмещений. см. раздел «Registration adjust» на странице 145.
При замене узлов помните следующие советы:
• Некоторые процедуры извлечения требуют снятия кабельных стяжек. Ты должен заменить кабельные стяжки при сборке, чтобы избежать защемления проводов, перекрытия пути подачи бумаги или ограничения механического движения.
• Извлеки картриджи тонера, узел формирования изображения и лотки перед снятием других деталей принтера. Узел формирования изображения должен быть осторожно размещен на чистой, гладкой и плоской поверхности. Его также необходимо защитить от света, пока он находится вне принтера.
• Отсоедини все внешние кабели от принтера, чтобы предотвратить возможное повреждение при обслуживании.
• Если не указано иное, переустанови детали в обратном порядке их снятия.
• При переустановке детали, закрепленной несколькими винтами, начни все винты перед окончательным затягиванием.
• Для принтеров с мягким выключателем питания убедись, что ты отсоедини кабель питания после выключения.

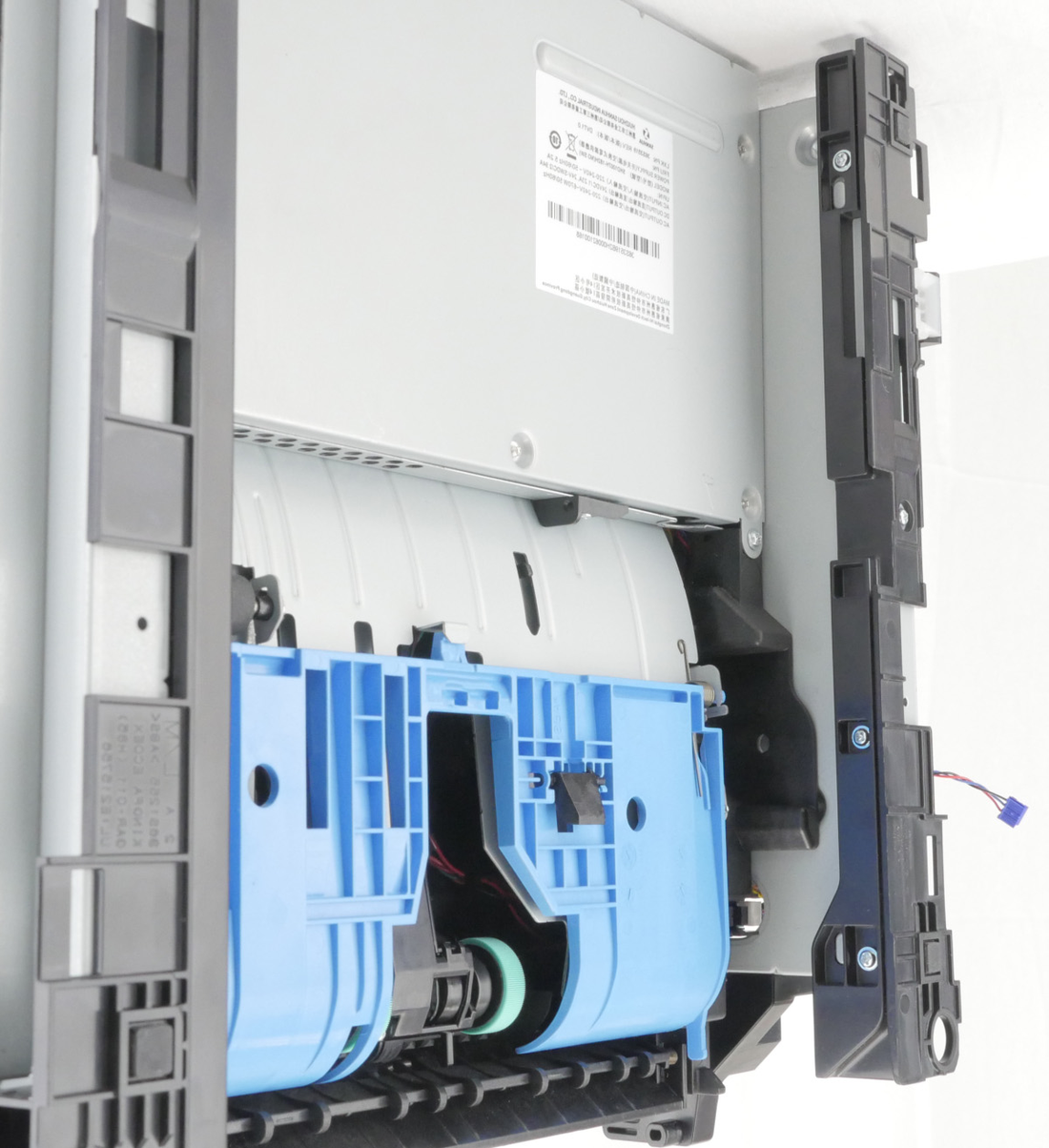

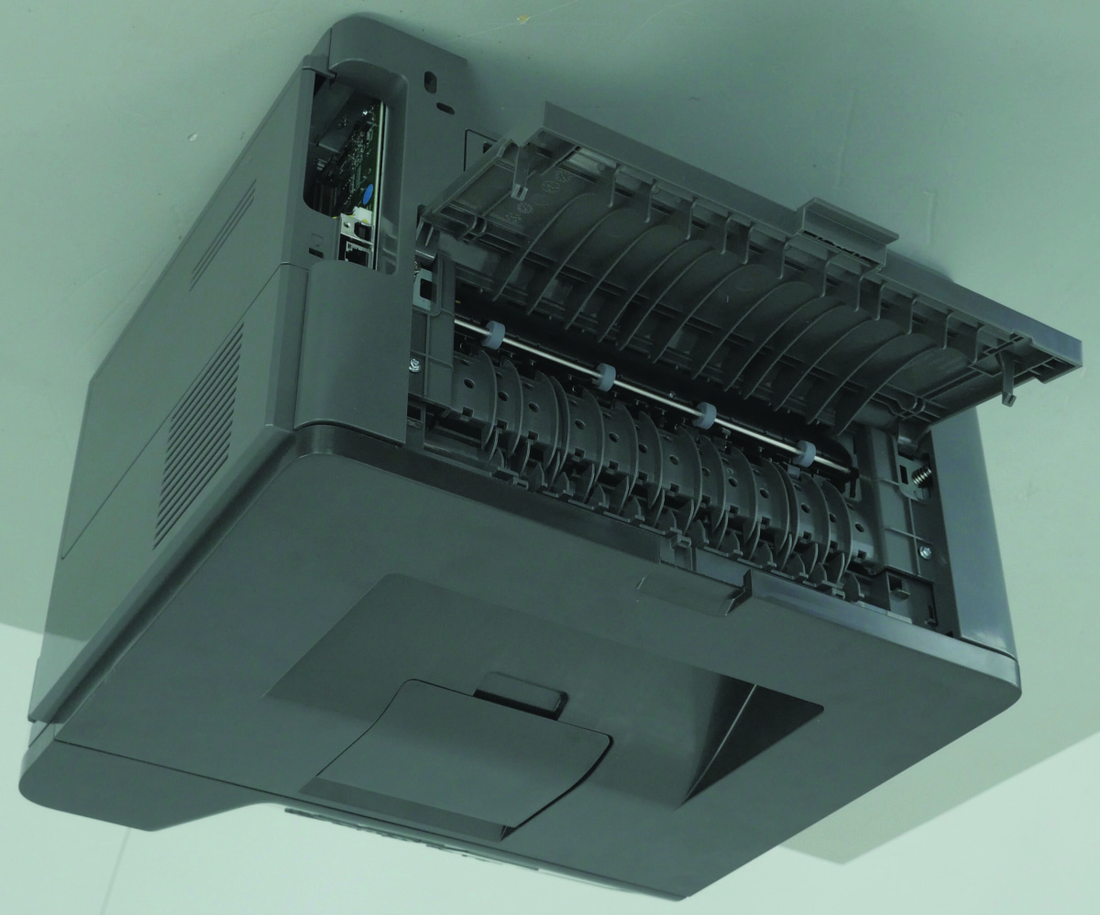

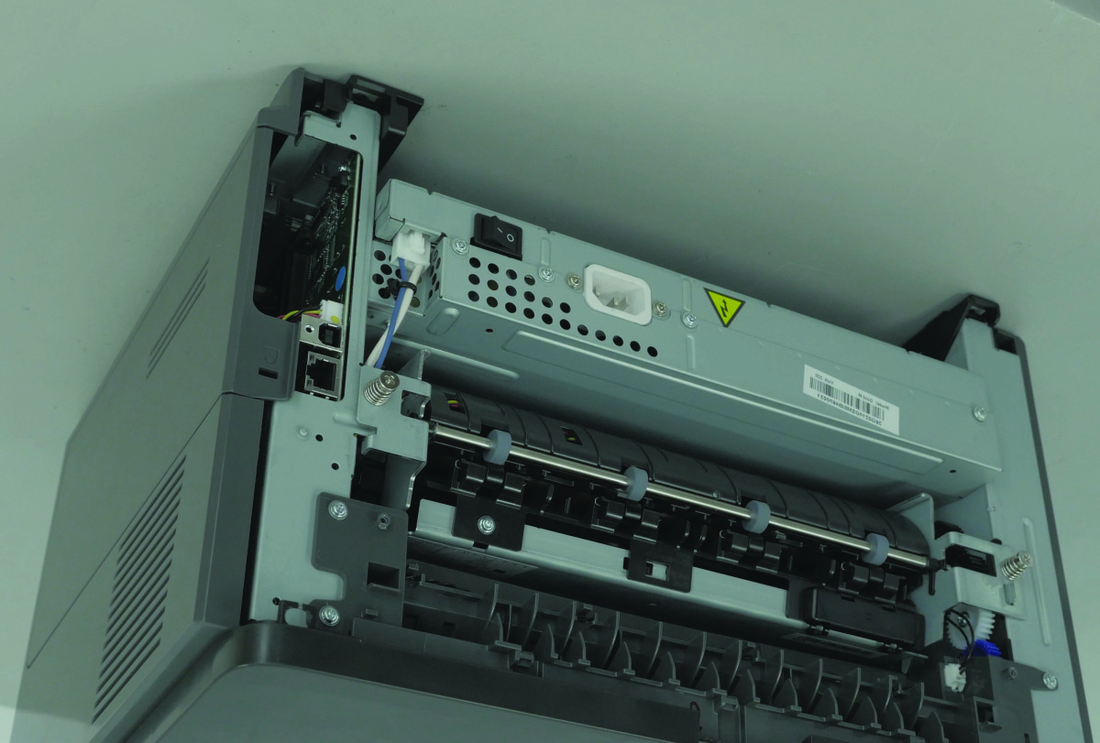

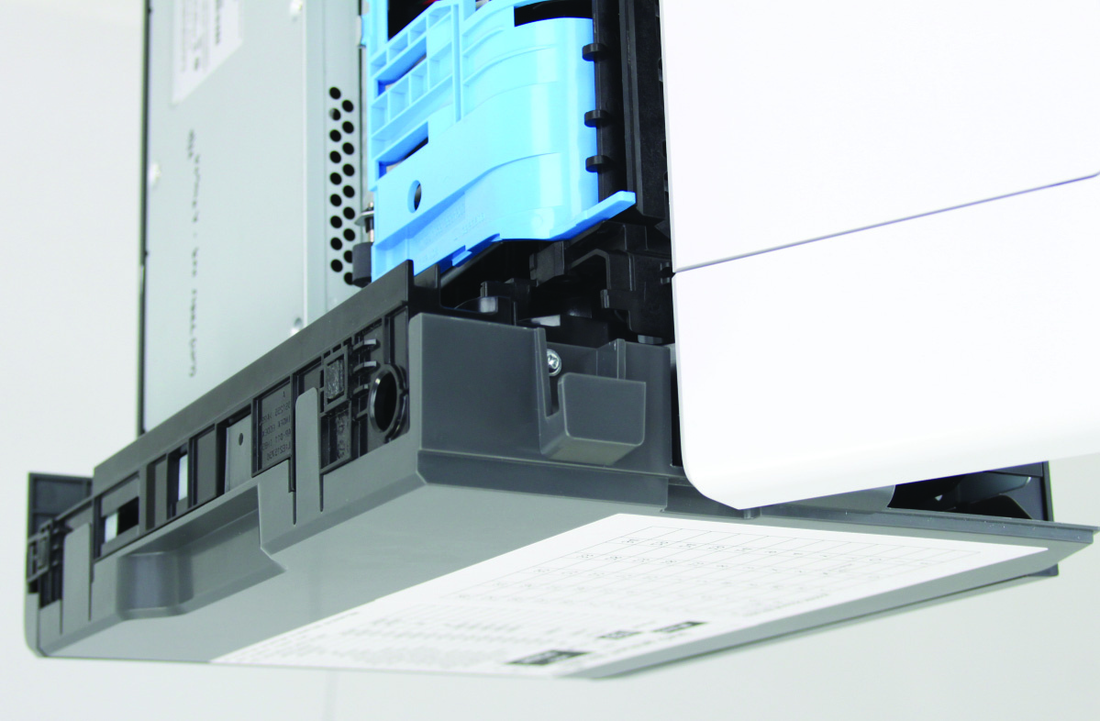

2 Расположите принтер на его правой стороне.
Примечание: передняя крышка препятствует снятию.

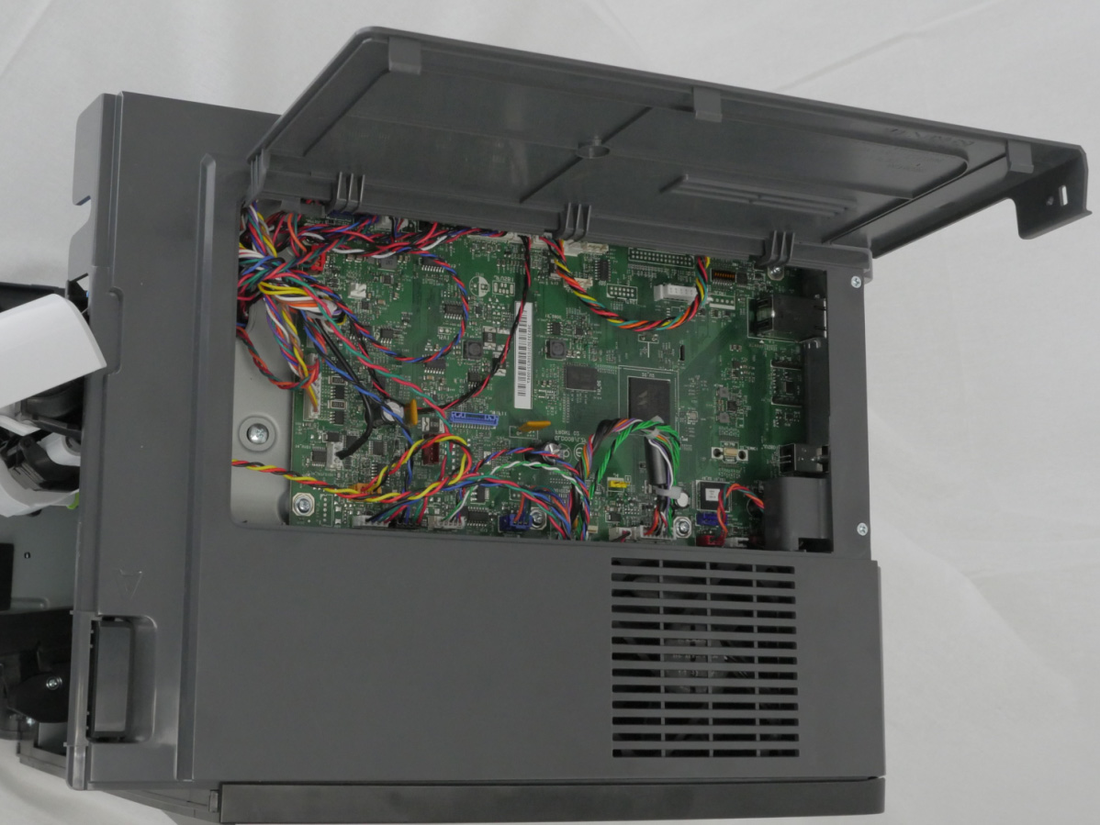

1 Снимите левую крышку. см. раздел «Left cover removal» на странице 177.

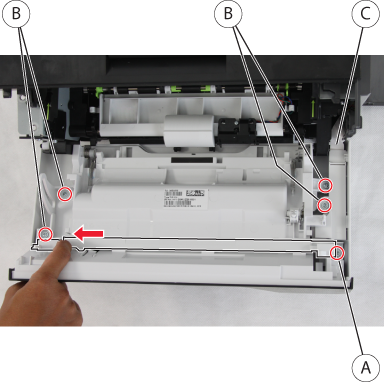

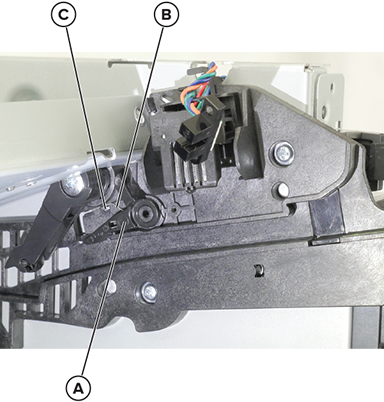

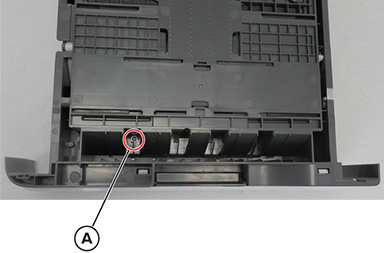

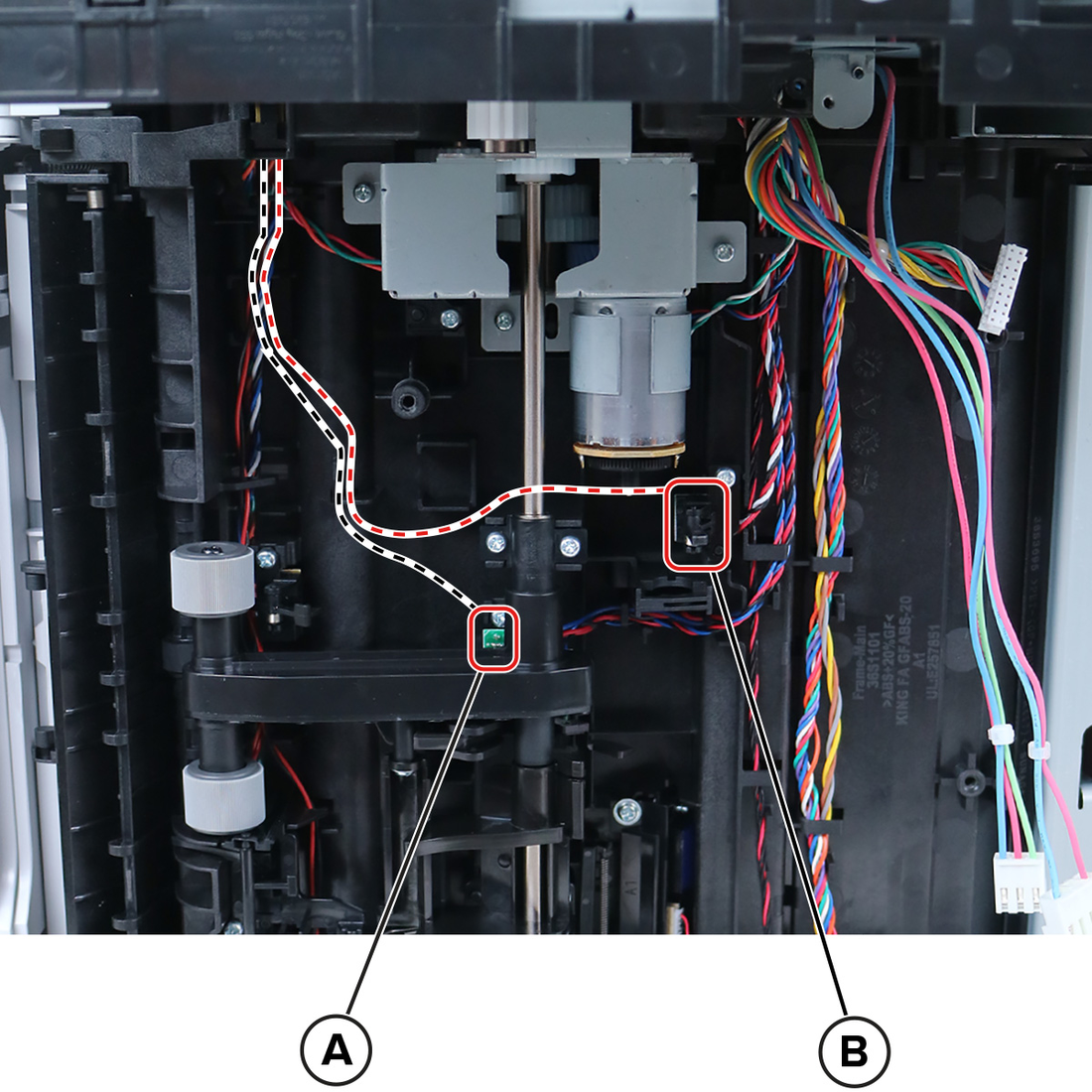

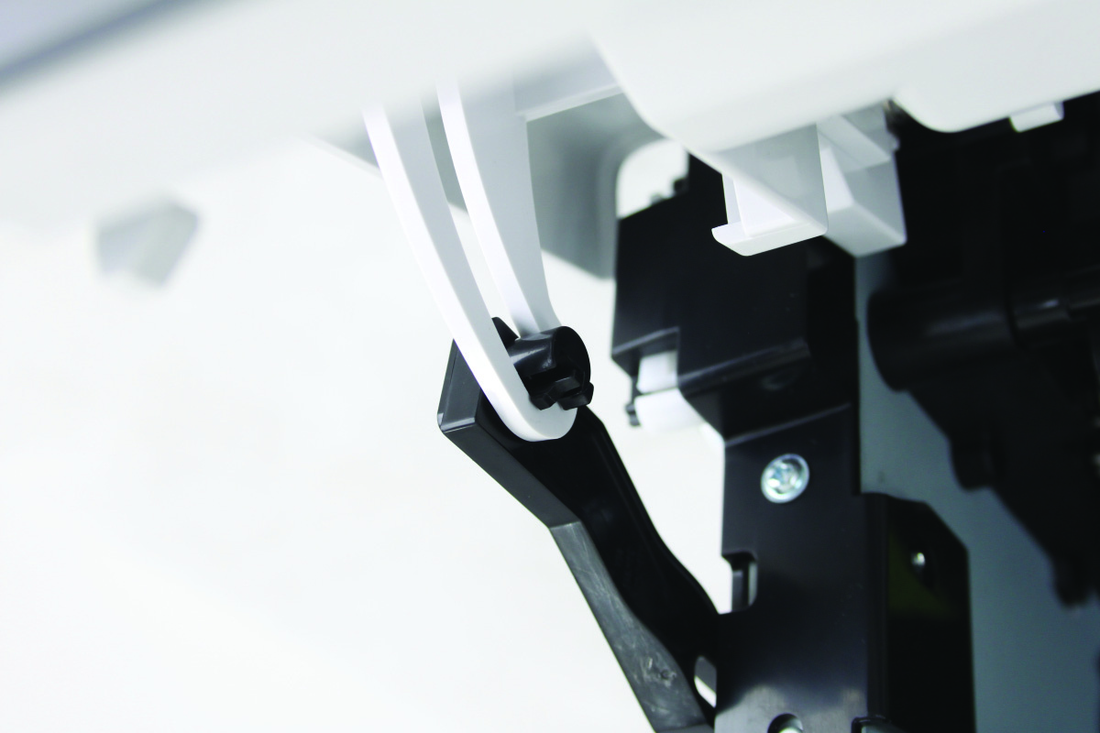

2 Отпустите защелку (A), затем отсоедините звено.

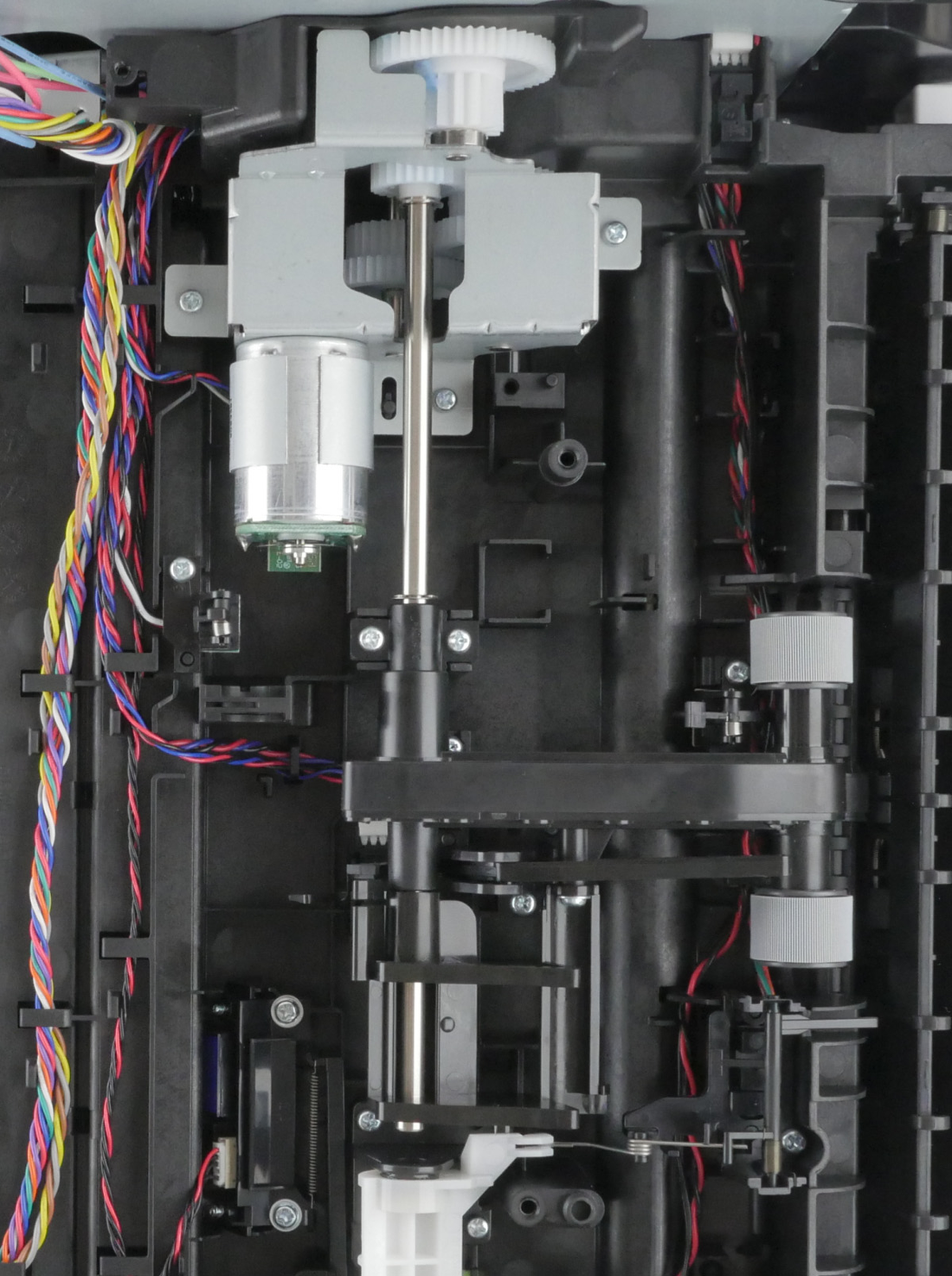

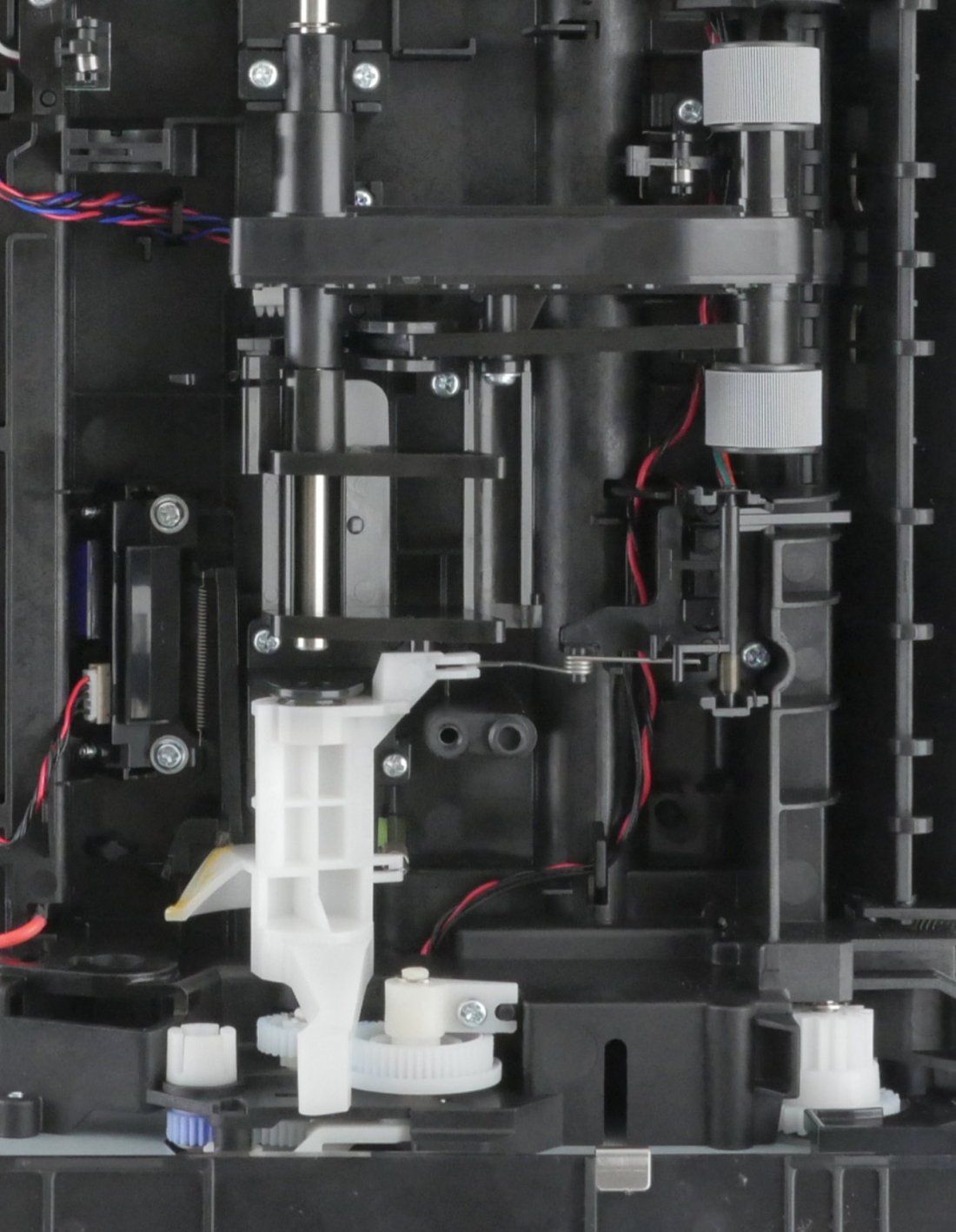

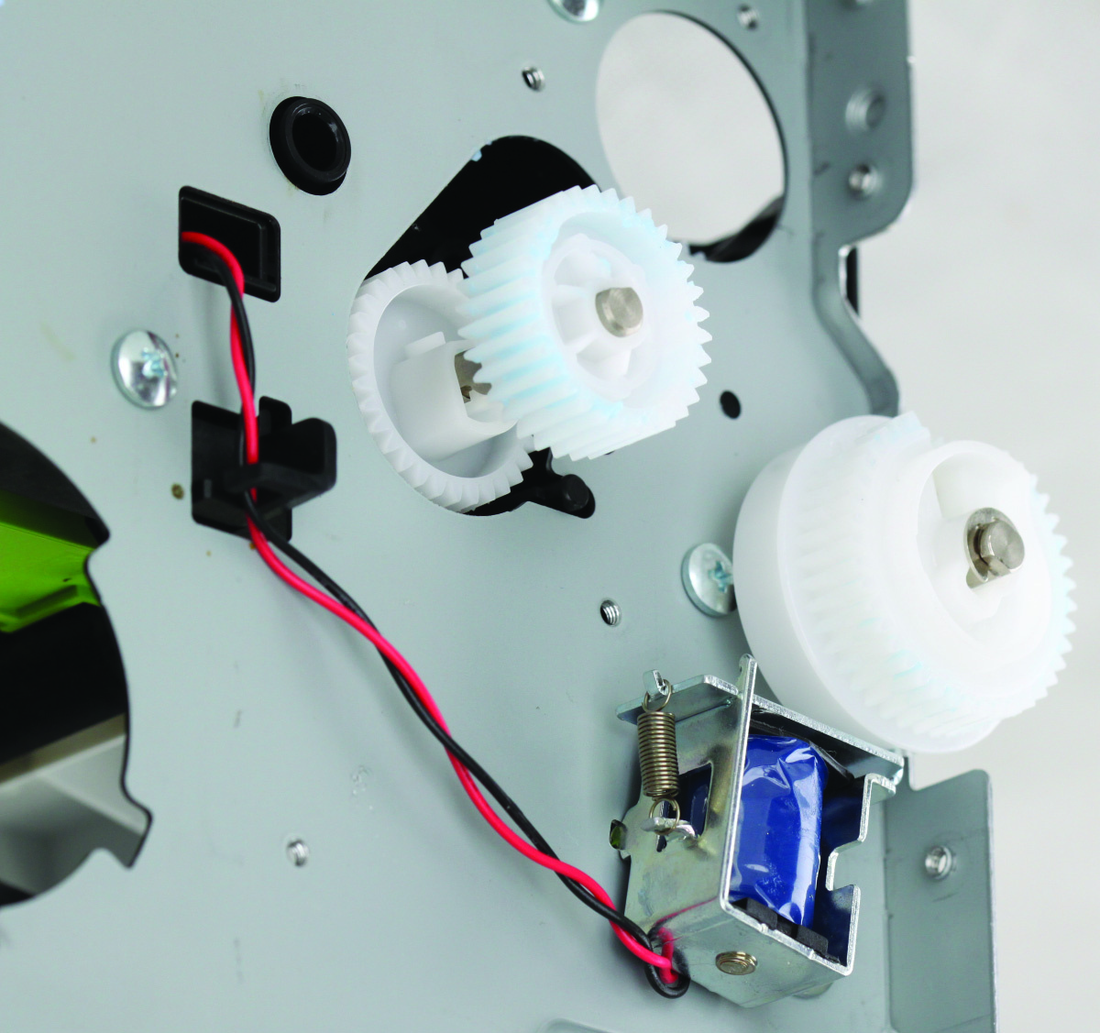

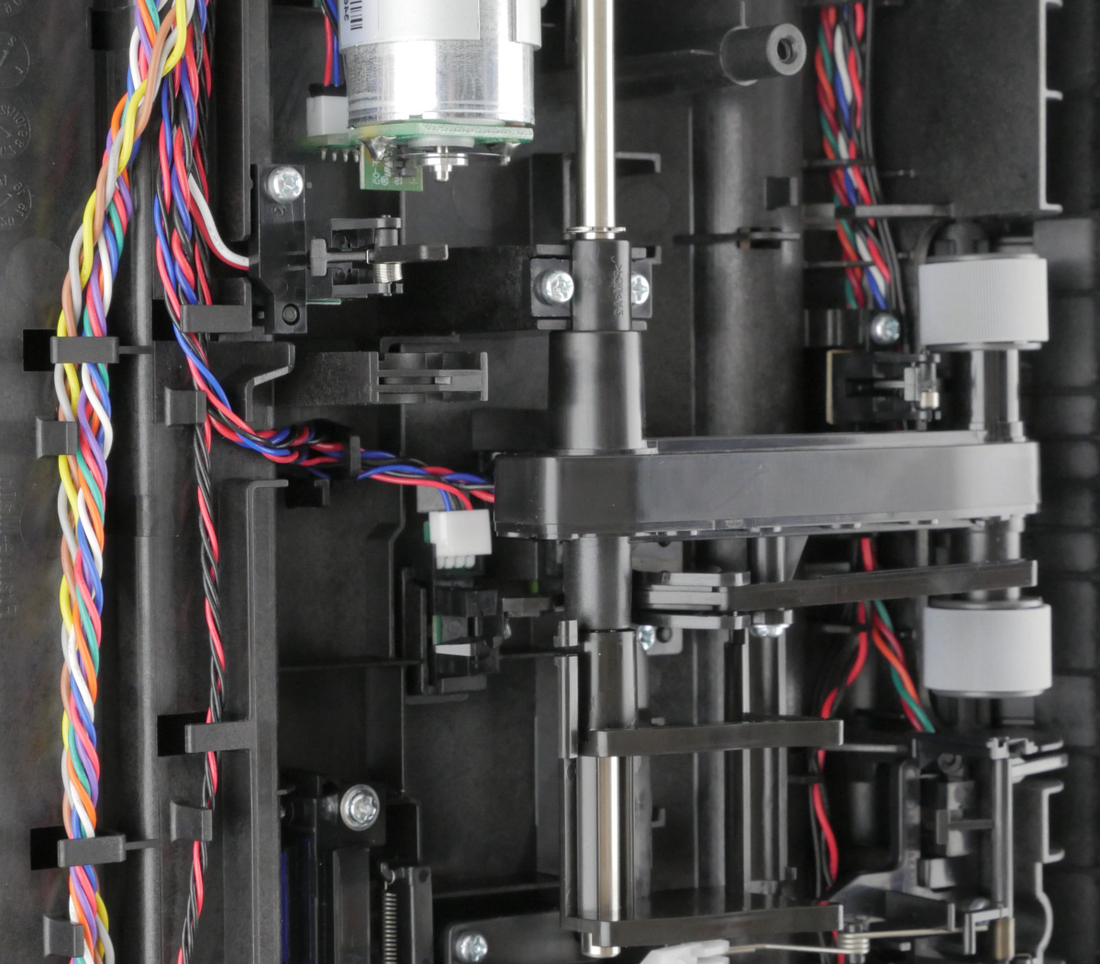

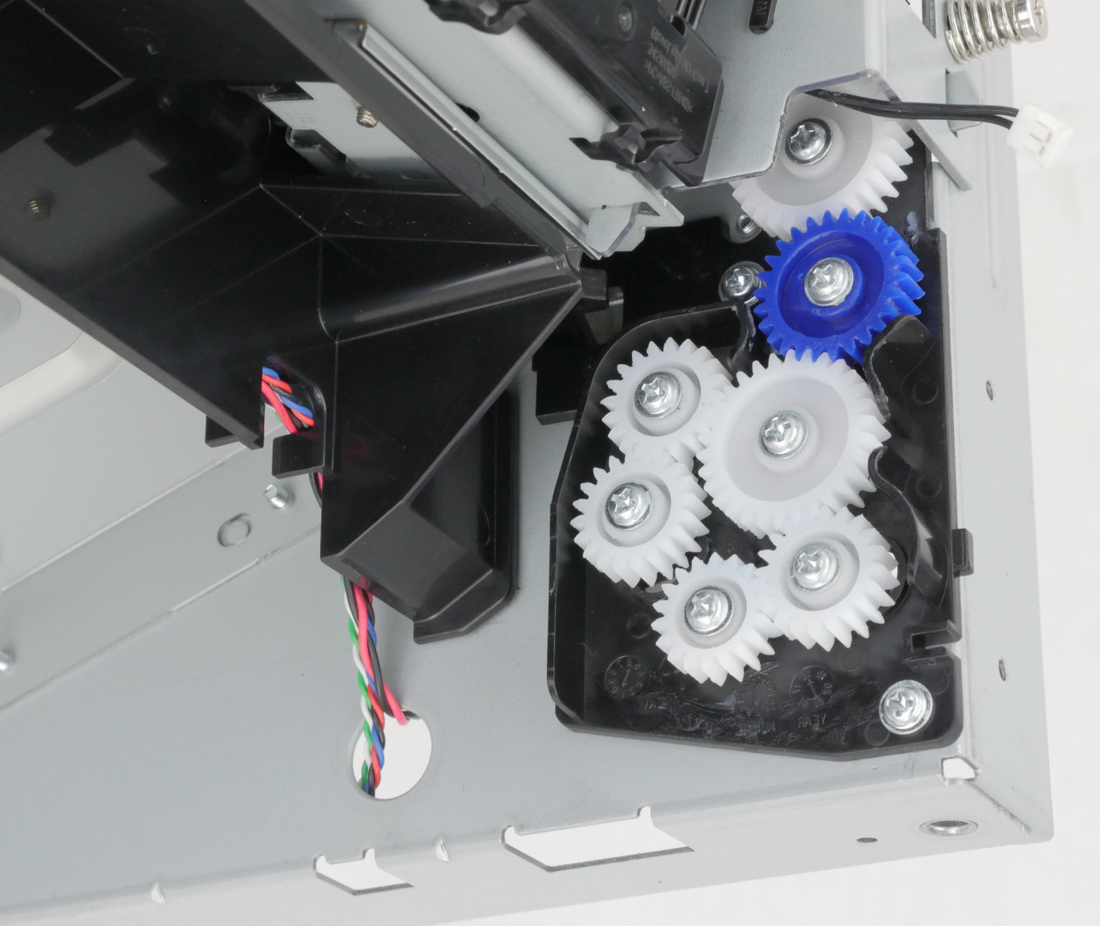

4 Отсоедини кабель от главного редуктора привода.

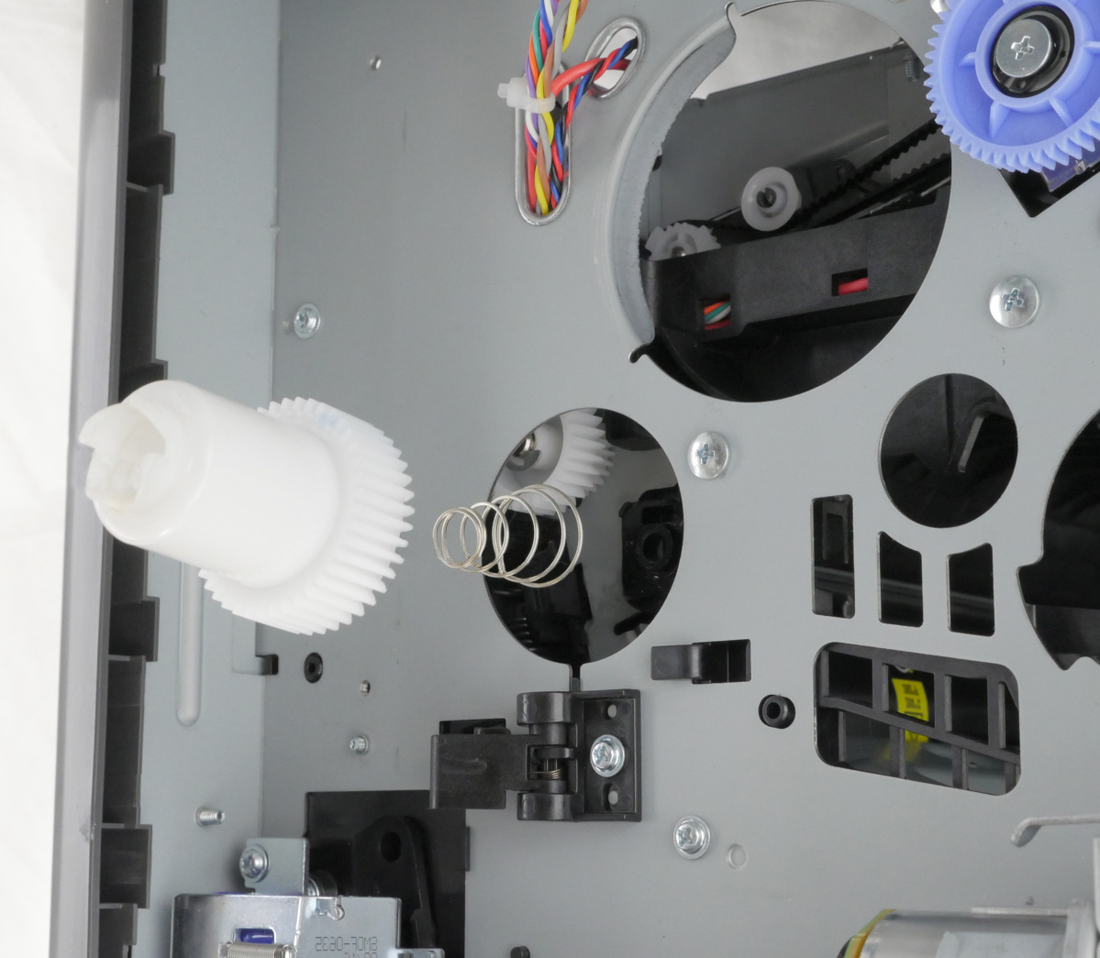

Предупреждение—Возможное повреждение: не потеряйте шестерню термоузла (C) и пружину (D).

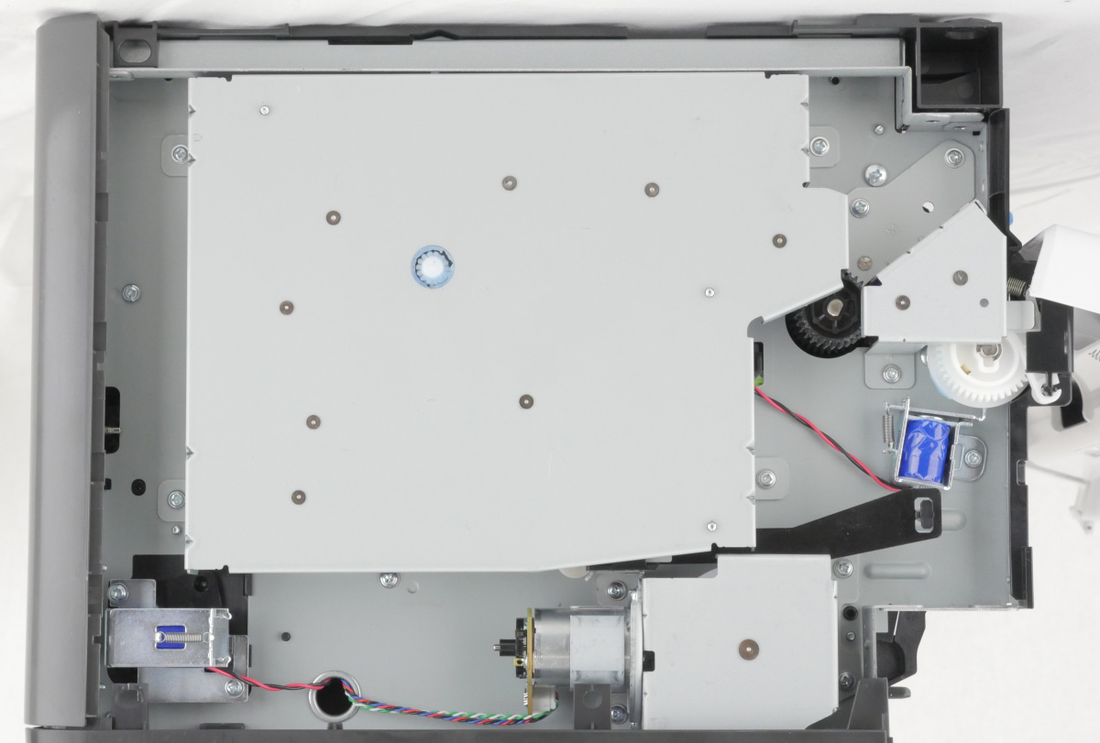

1 Снимите переднюю дверь. см. раздел «MPF with front access cover removal» на странице 201.
2 Снимите левую крышку. см. раздел «Left cover removal» на странице 177.
3 Снимите коробку передач главного привода. см. раздел «Main drive gearbox removal» на странице 178.
5 Снимите три винта (B).
6 Снимите три винта (C).

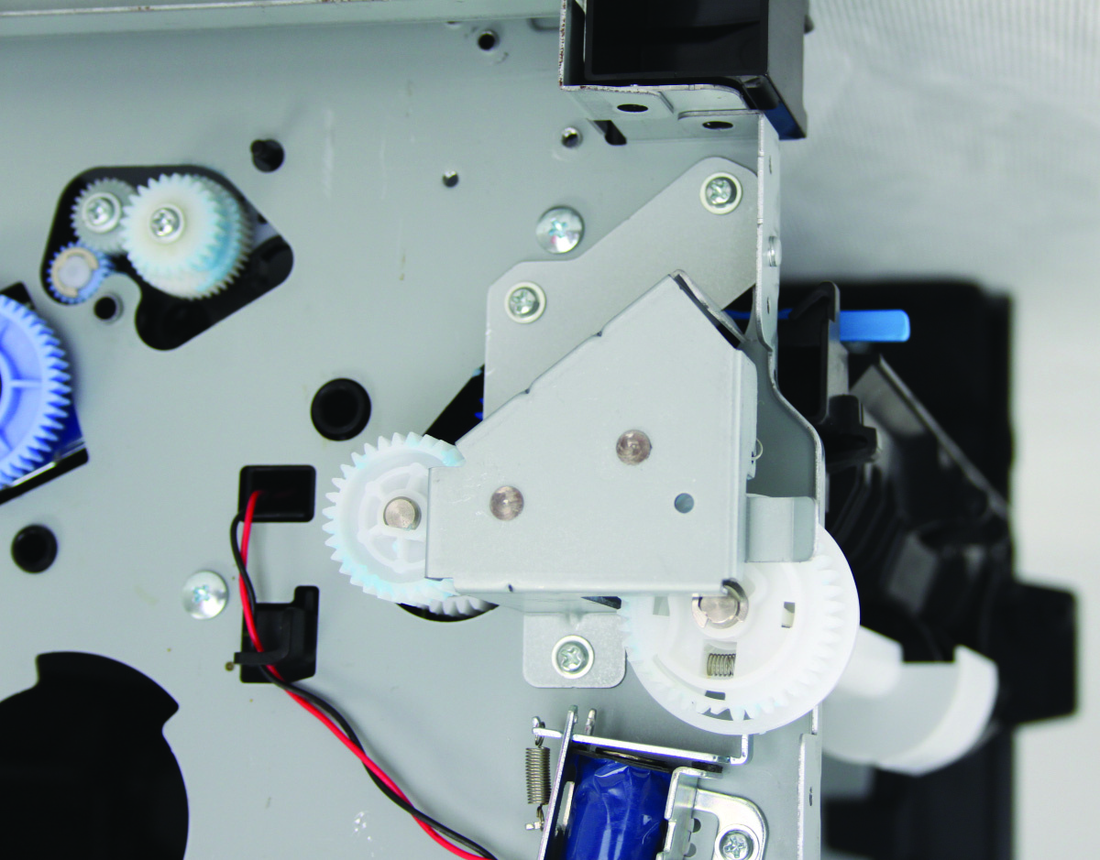

7 Снимите стопорное кольцо E-clip (D), затем снимите шестерню.
Примечание: соленоид препятствует снятию.
8 Отпустите две защелки (E), затем снимите шестерни (F).
1 Снимите левую крышку. см. раздел «Left cover removal» на странице 177.

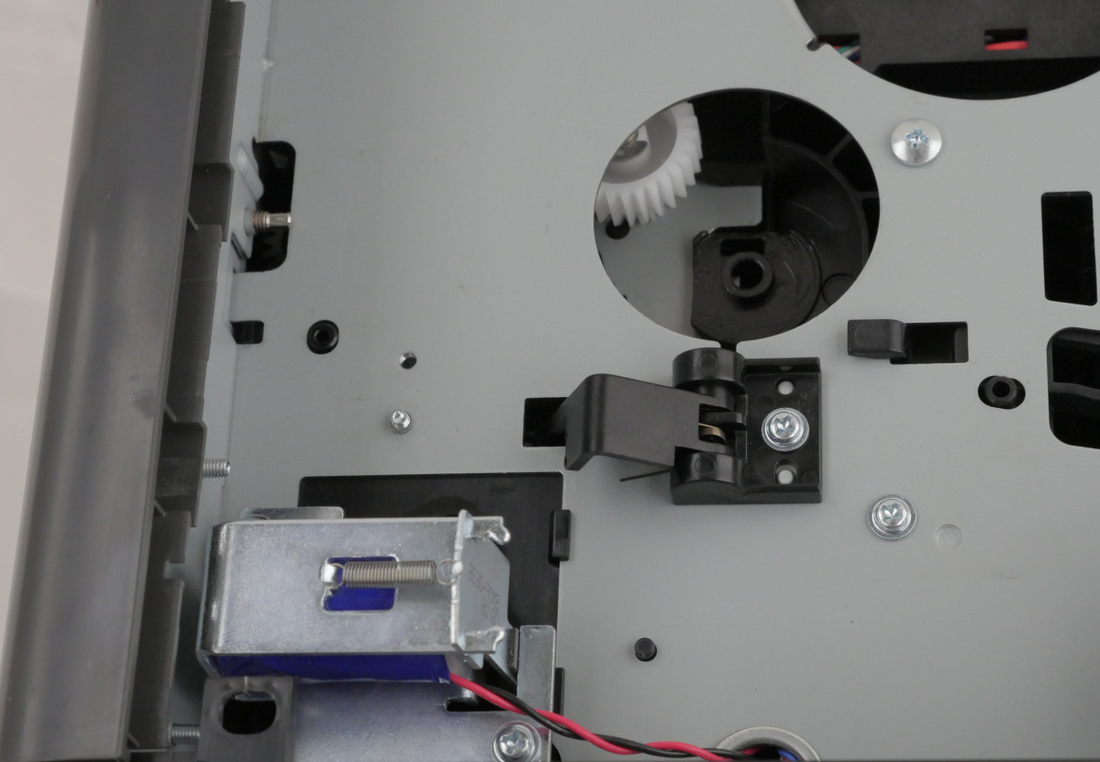

2 Отпустите защелку (A), затем отсоедините звено.
Примечание по установке: чтобы проверить, правильно ли установлен актуатор, нажмите и отпустите актуатор (A). Актуатор должен вернуться в исходное положение.
1 Снимите правую крышку. см. раздел «Right cover removal» на странице 186.
2 Снимите левую крышку. см. раздел «Left cover removal» на странице 177.
3 Снимите заднюю крышку. см. раздел «Rear door and cover removal» на странице 234.
4 Снимите верхнюю крышку. см. раздел «Top cover removal» на странице 238.
5 Отсоедините кабель JDUPSOL1 от платы контроллера.
1 Снимите левую крышку. см. раздел «Left cover removal» на странице 177.
4 Приподнимите верхнюю крышку достаточно для снятия коробки передач картриджа.
5 Во время приподнятия крышки отсоедините кабель от коробки передач, затем снимите коробку передач.
1 Снимите левую крышку. см. раздел «Left cover removal» на странице 177.

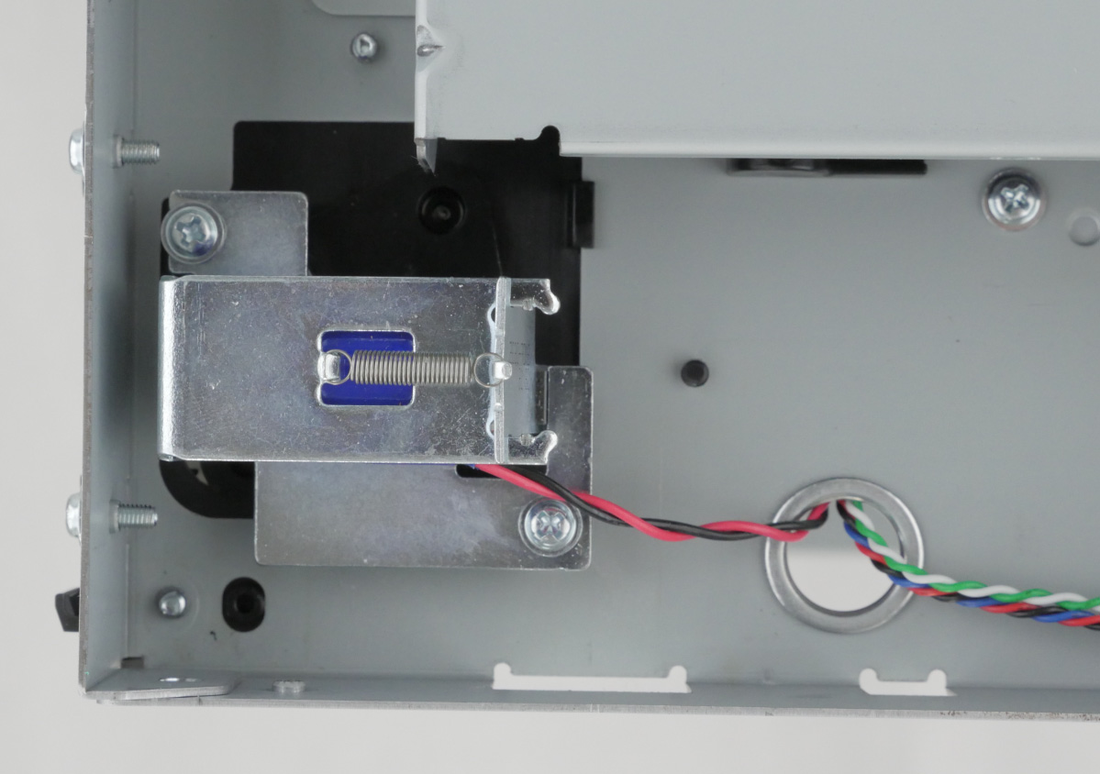

3 Перережьте кабель, затем снимите соленоид.
4 Снимите заднюю крышку. см. раздел «Rear door and cover removal» на странице 234.

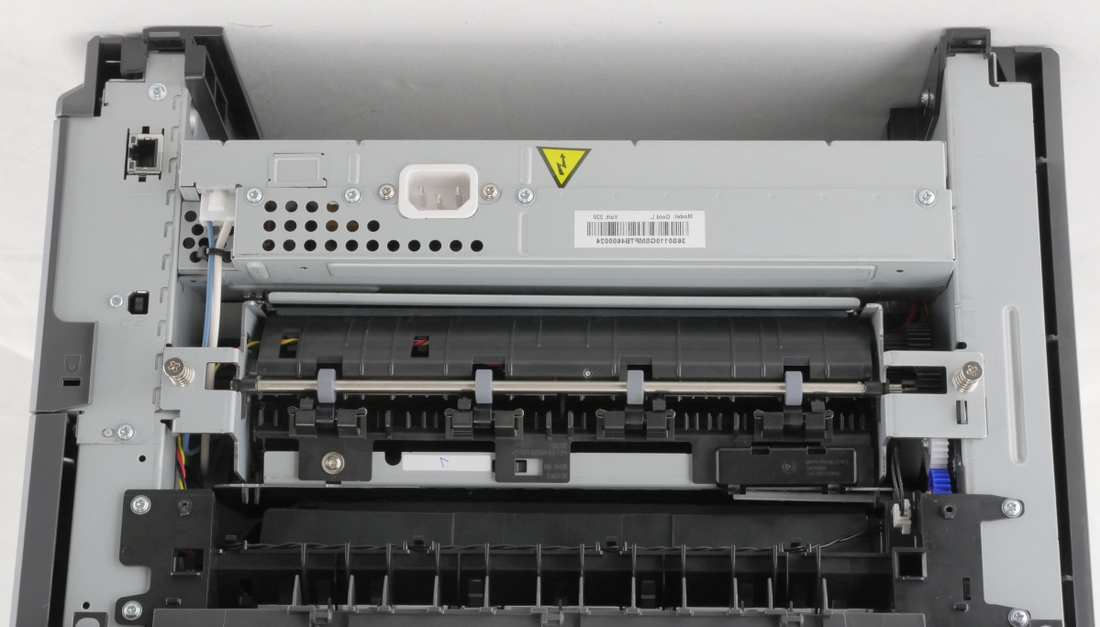

5 Снимите блок питания. См. «Снятие блока питания» на странице 216.
6 Снимите узел дуплекса. См. «Снятие узла дуплекса» на странице 218.
Примечание: обратите внимание на маршрут кабеля.

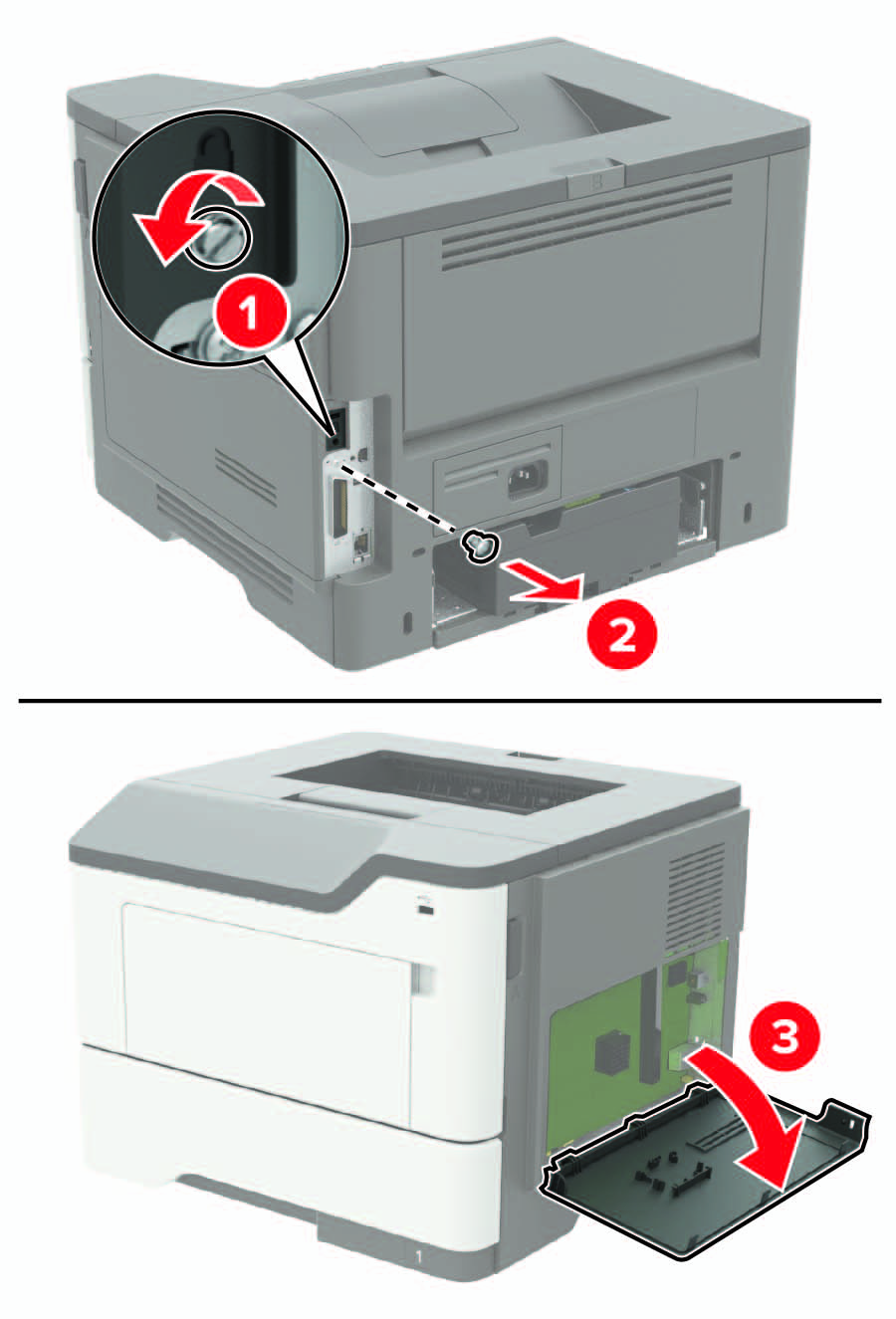

8 Откройте крышку доступа к плате контроллера, затем отсоедините кабель.

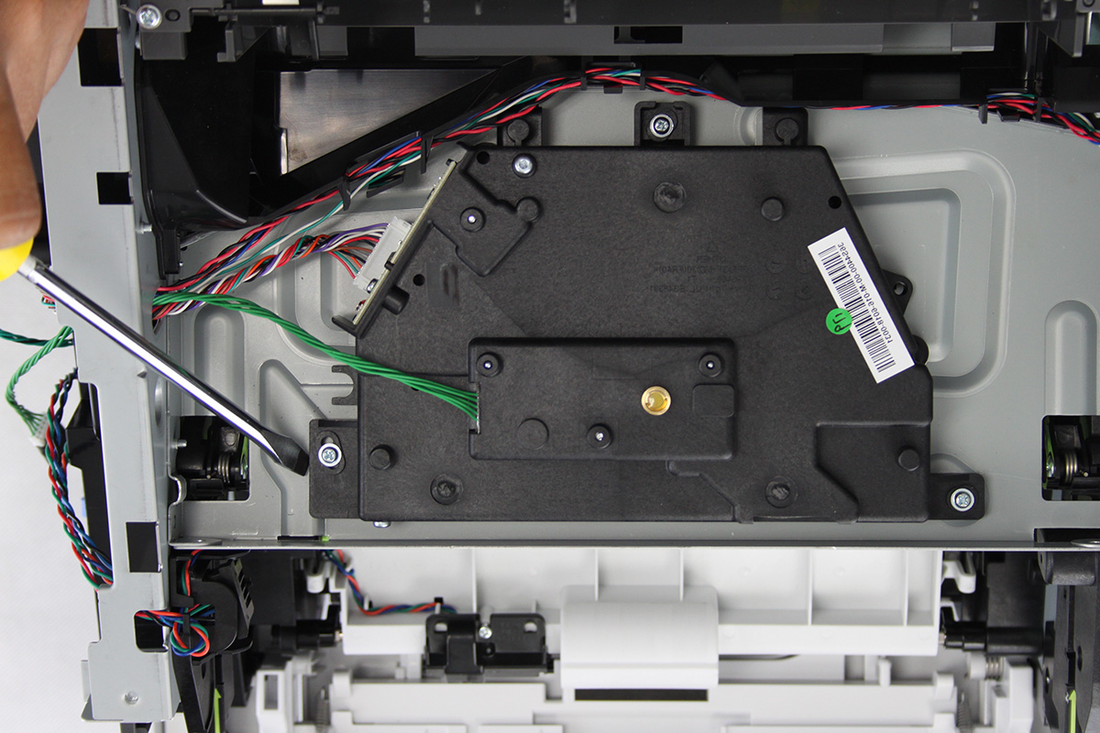

2 Используя отвёртку с плоским наконечником, откройте крышку доступа к плате контроллера.

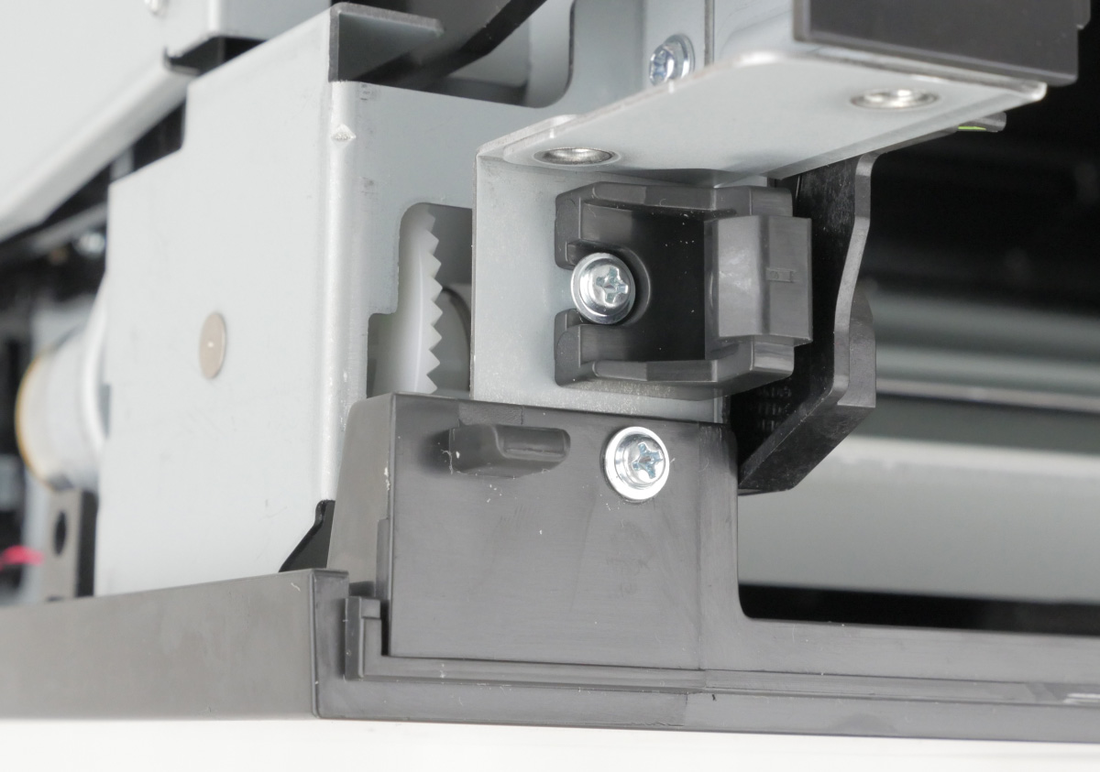

3 Поместите принтер на левый бок, затем снимите винт (A).
4 Снимите два винта (B), используя крестовую отвёртку #1.
5 Отожмите два защёлка (C).
Примечание: передняя крышка препятствует снятию.
1 Снимите правую крышку. см. раздел «Right cover removal» на странице 186.
2 Поместите принтер на задний бок.
3 Отсоедините кабель JOPT1 от платы контроллера.
4 Снимите три винта (A).
6 Отожмите два защёлка (C).
1 Снимите правую крышку. см. раздел «Right cover removal» на странице 186.

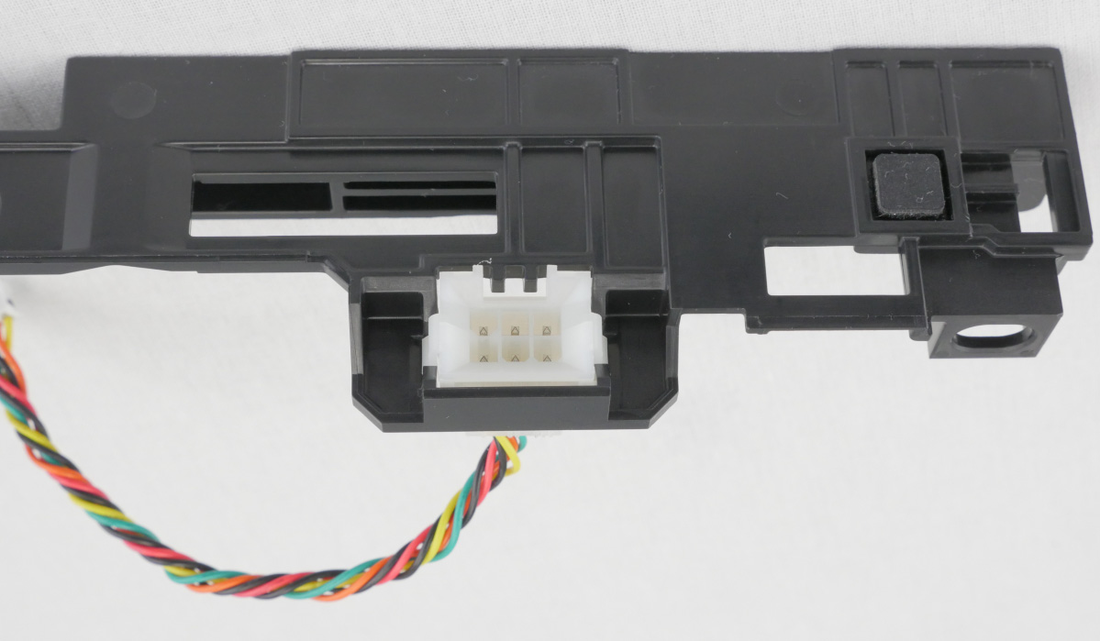

3 Отожмите три защёлка (B), затем поддевая, снимите датчик (sensor).

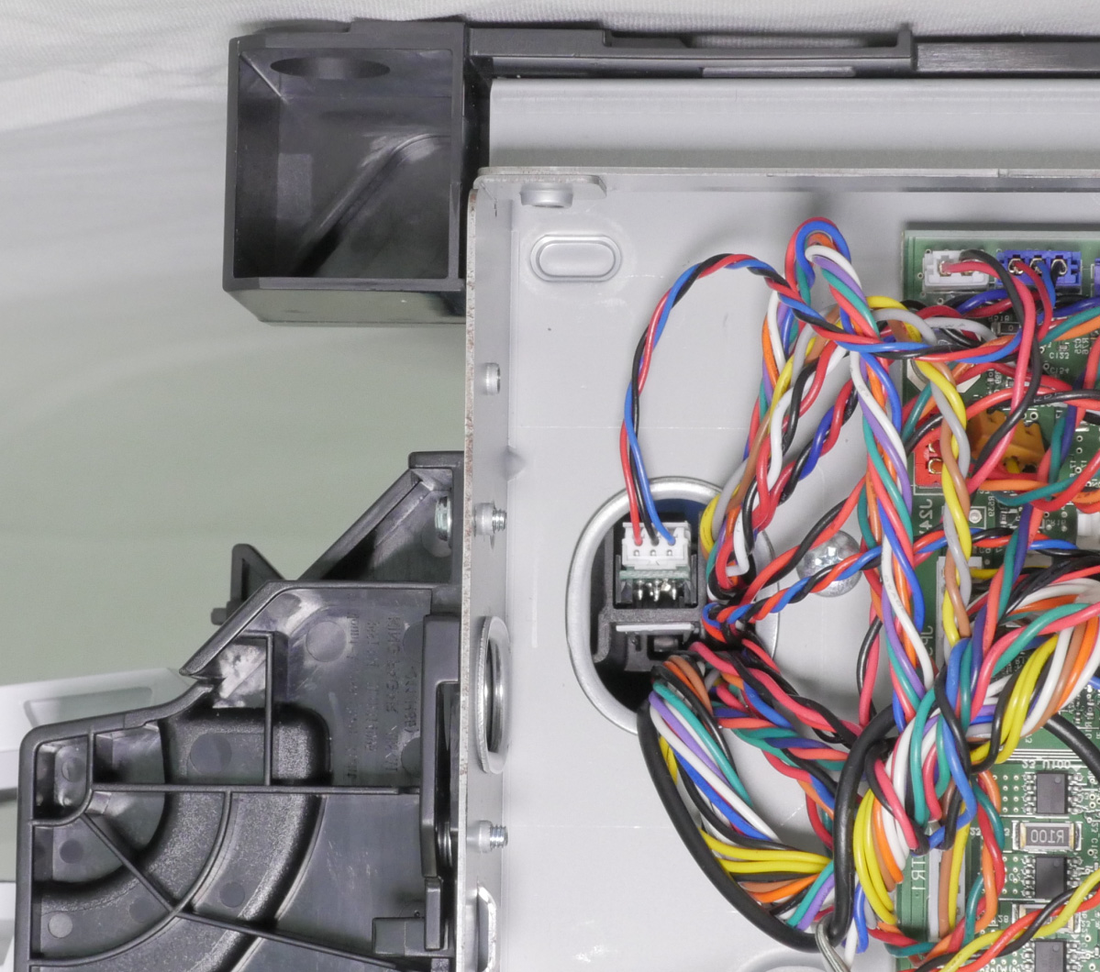

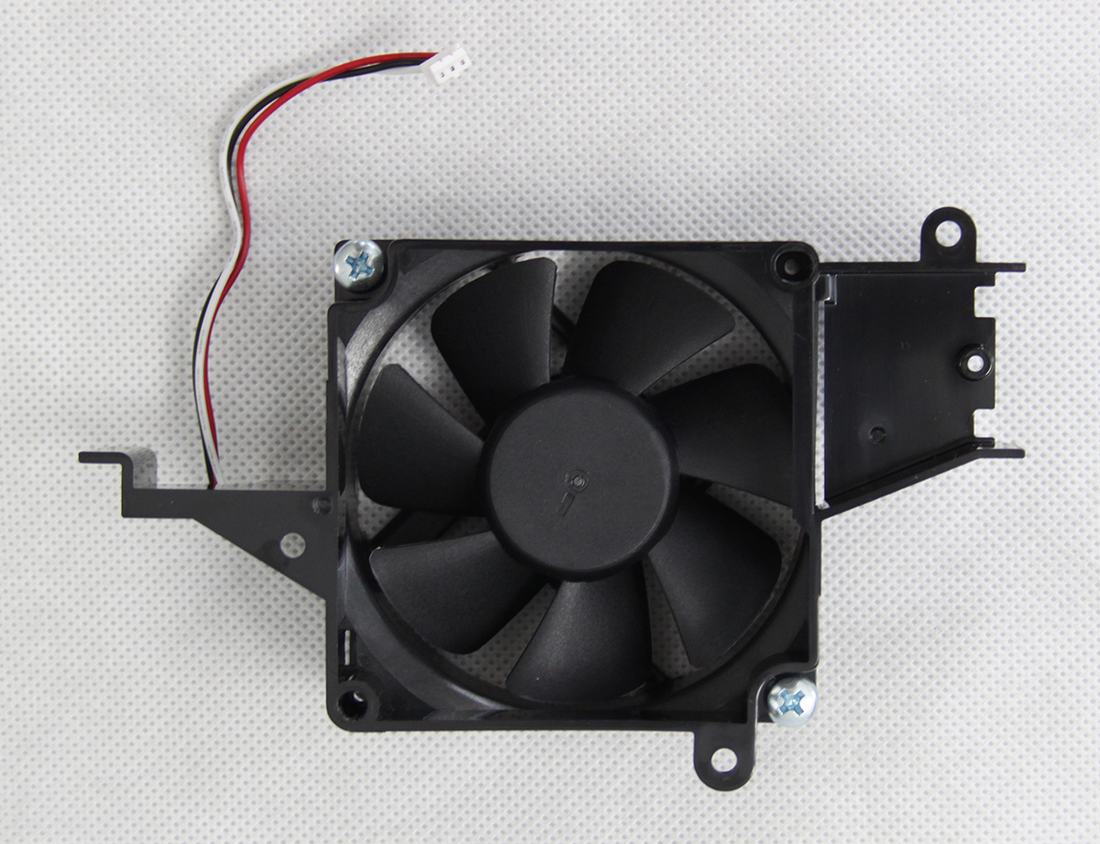

1 Снимите правую крышку. см. раздел «Right cover removal» на странице 186.
2 Отсоедините кабель JFAN1 от платы контроллера.
3 Снимите три винта (A), затем снимите воздуховод вентилятора.
4 Снимите винт (B), затем снимите кронштейн (bracket) вентилятора.

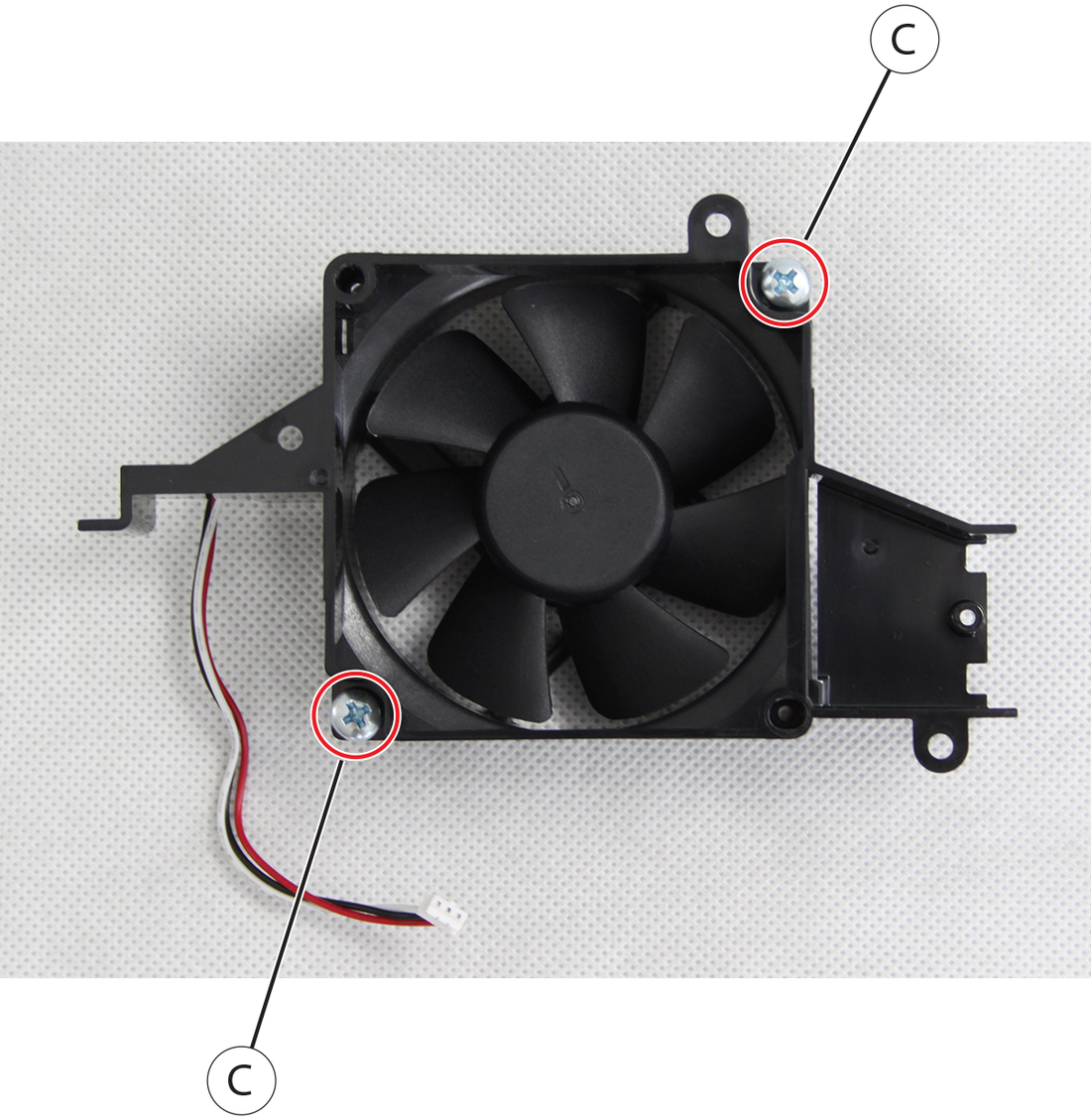

5 Снимите два винта (C), затем снимите вентилятор.
1 Снимите правую крышку. см. раздел «Right cover removal» на странице 186.
2 Отсоедините кабель JFAN1 от платы контроллера.

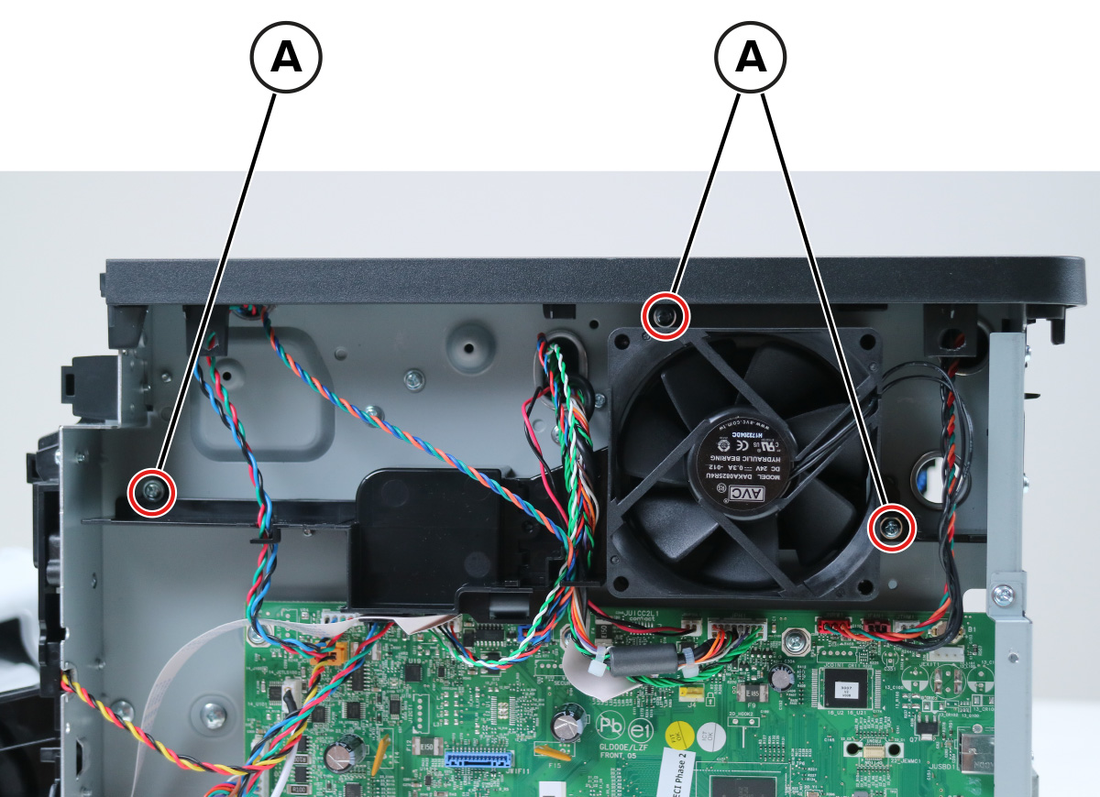

3 Снимите три винта (A), затем снимите воздуховод вентилятора.
4 Снимите два винта (B), затем снимите вентилятор.

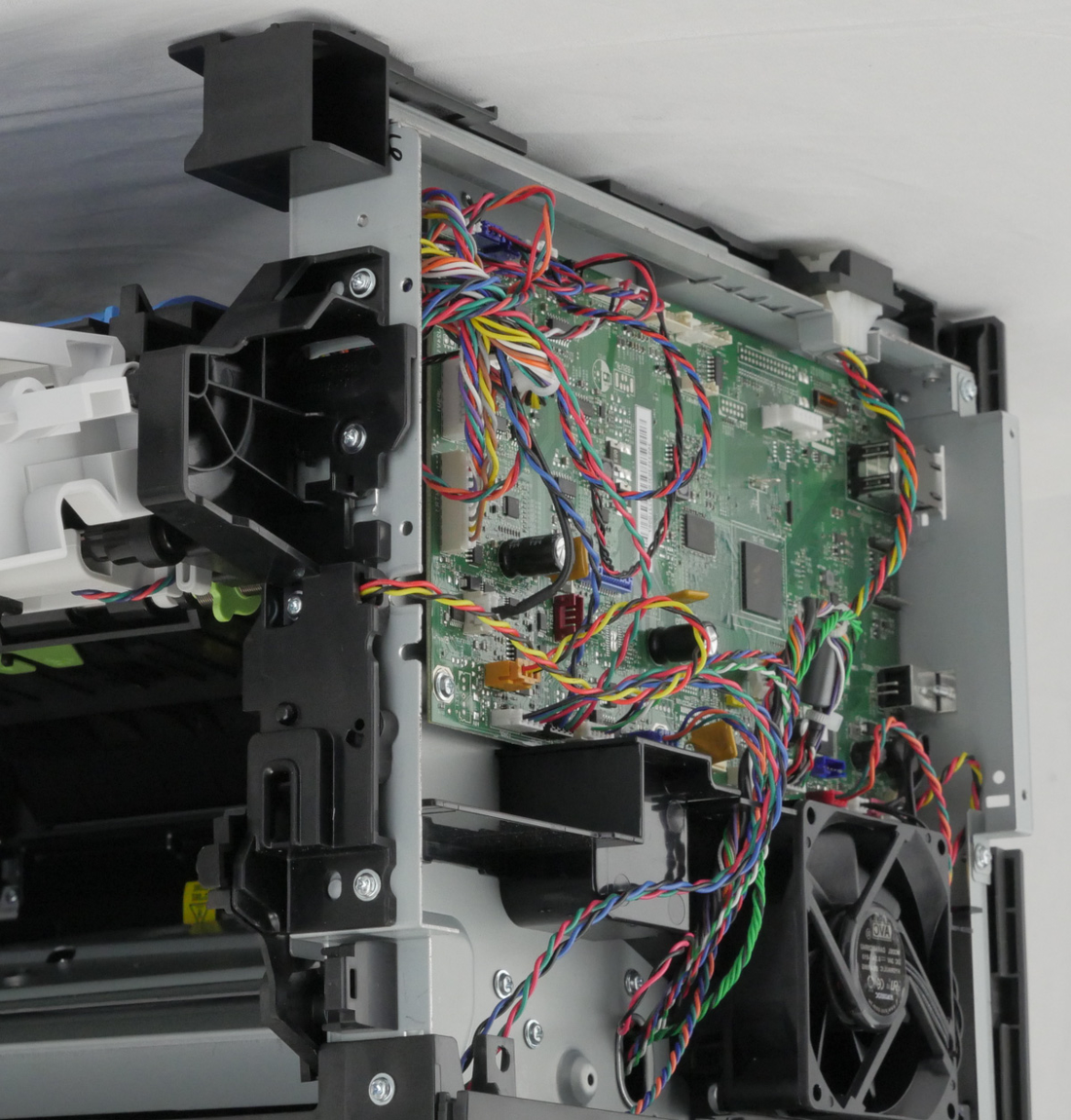

1 Снимите правую крышку. см. раздел «Right cover removal» на странице 186.
3 Снимите заземляющий винт (A) и четыре винта (B).
5 Снимите плату контроллера.
1 Снимите правую крышку. см. раздел «Right cover removal» на странице 186.
3 Снимите семь винтов (A) и винт (B) с задней части принтера.
4 Снимите плату контроллера.

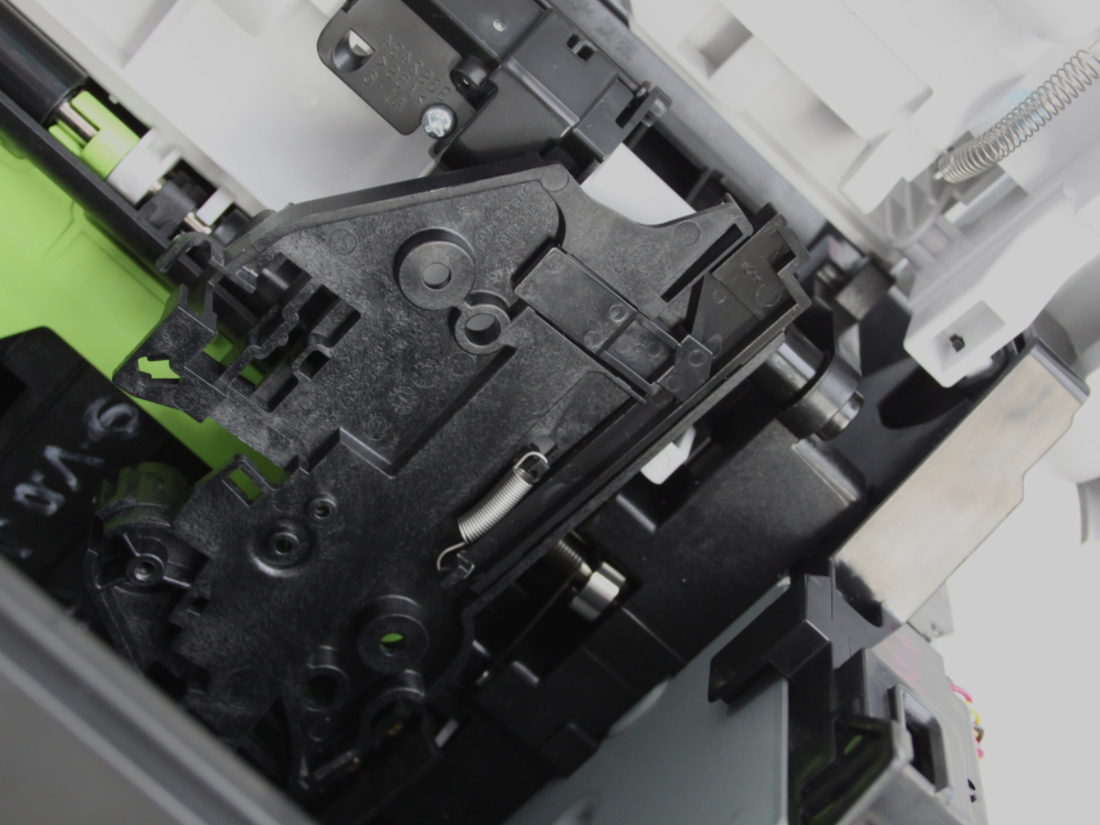

1 Снимите верхнюю крышку. См. «Снятие верхней крышки» на странице 238.
2 Снимите правую крышку. См. «Снятие правой крышки» на странице 186.
3 Отсоедините кабель JBARR1 от платы контроллера.
5 Снимите два винта (B), затем опустите направляющую правого картриджа.
6 Слегка потяните направляющую правого картриджа, чтобы отсоединить её.
Примечание: рама узла лазерного сканирования (C) препятствует отсоединению.
Предупреждение—Возможное повреждение: чтобы избежать повреждения направляющей правого картриджа, не обрезайте и не отсоединяйте кабель на задней части направляющей. Оставьте направляющую висеть.
7 Отожмите четыре защёлка (E).
8 Снимите контакт интеллектуального чипа картриджа тонера.
Примечание: обратите внимание на исходное положение пружины (spring) (F), актуатора (actuator) (G) и фиксатора (H).
• Чтобы проверить, правильно ли установлены пружина и актуатор, нажмите на актуатор (A). Фиксатор (B) должен двигаться вверх.
• Убедитесь, что язычок (C) на задней части направляющей картриджа установлен правильно, как показано.

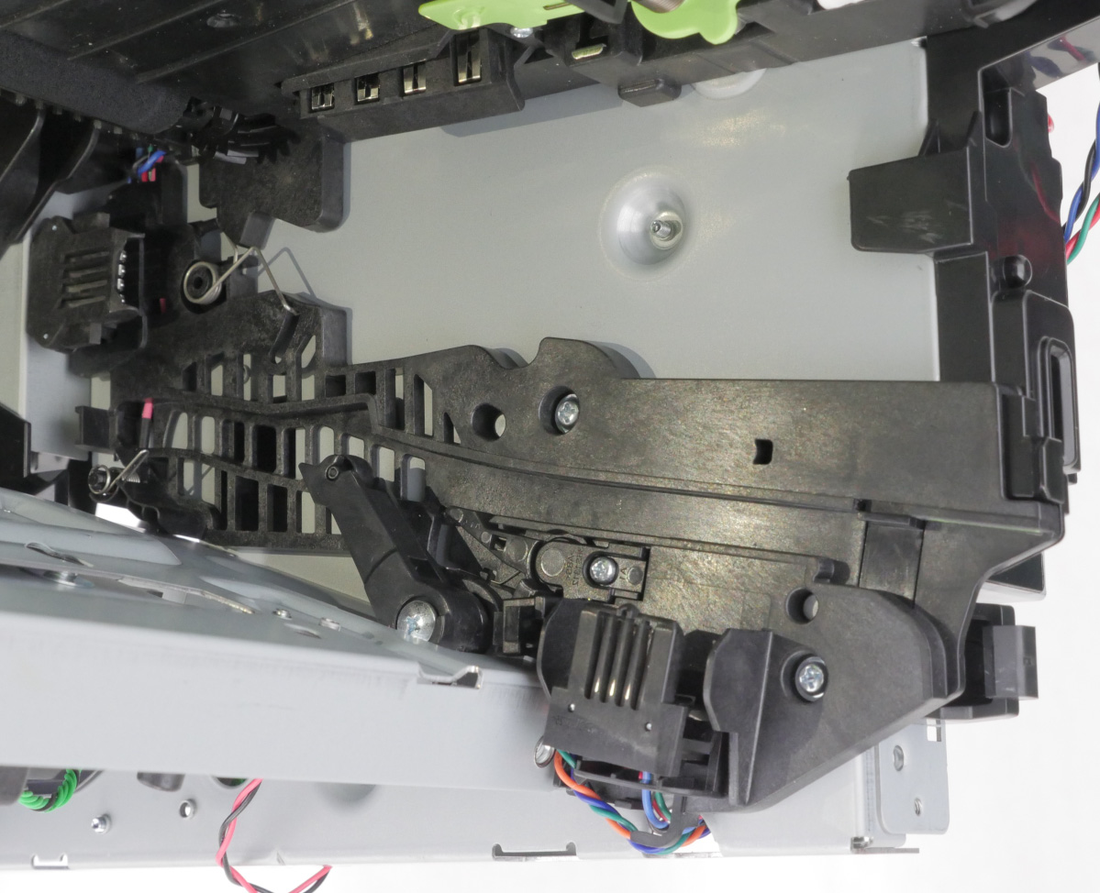

1 Снимите верхнюю крышку. См. «Снятие верхней крышки» на странице 238.
2 Снимите правую крышку. См. «Снятие правой крышки» на странице 186.
3 Отсоедини кабель JCVR1 от платы контроллера.
4 Снимите винт (A), затем снимите кронштейн (bracket), актуатор (actuator), пружину (spring) и датчик (sensor).
a Установите актуатор датчика (затвор ствола картриджа) (A), как показано.
Примечание: убедитесь, что пружина (spring) (B) находится позади выступа (boss) (C).

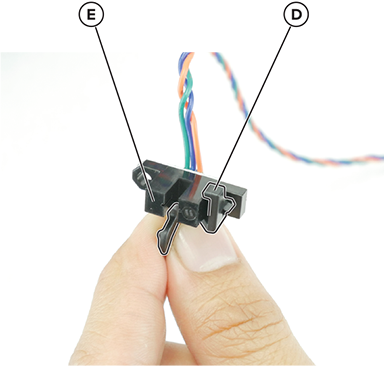

b Установите кронштейн (bracket) (D) на датчик (sensor) (E), как показано.
c Установите датчик и кронштейн, как показано.
Примечание: убедитесь, что датчик выровнен с актуатором.
2 Нажмите защёлку влево, затем снимите винт (A).
Примечание: МФУ-подача затрудняет снятие.
Предупреждение—Риск повреждения: Избегайте повреждения кабеля (C) при снятии таблички.
МФУ-подача с крышкой передней части 1 Снимите табличку. См. «Снятие таблички» на странице 201.
2 Снимите правую крышку. См. «Снятие правой крышки» на странице 186.
3 Отпустите защелку (A), затем отсоедините тягу.
4 На плате контроллера отсоедините кабель панели управления и снимите заземляющий винт.
5 Сдвиньте МФУ-подачу с крышкой передней части вправо, затем снимите ее.

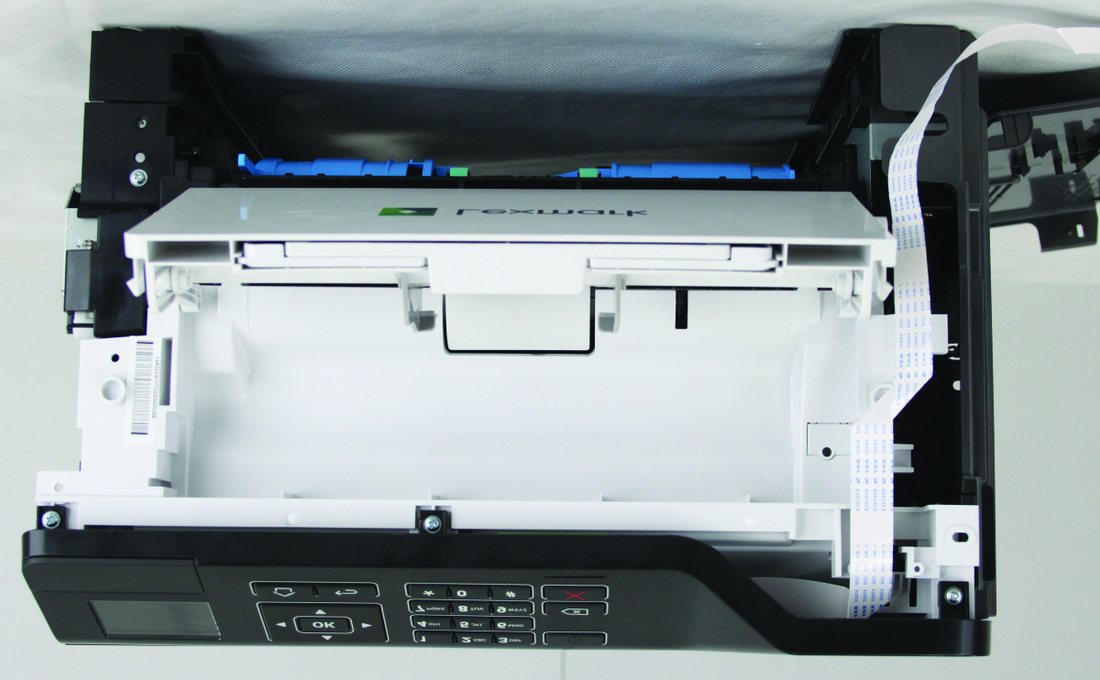

1 Снимите табличку. См. «Снятие таблички» на странице 201.
2 Откройте крышку доступа к плате контроллера, затем отсоедините кабель панели управления.
3 Снимите три винта (A) и рамку (B).
4 Снимите узел панели управления.
Снятие узла панели управления (MS622de и MS622dte) 1 Снимите правую крышку. См. «Снятие правой крышки» на странице 186.
2 Снимите табличку. См. «Снятие таблички» на странице 201.
3 Снимите три винта (A) и рамку (B).
6 Откройте крышку доступа к плате контроллера, затем отсоедините кабели панели управления.
7 Приподнимите стопор (D), затем снимите кабели панели управления.
8 Снимите узел панели управления.
Снятие крышки панели управления (2,4-дюймовый дисплей), кнопок и платы 1 Снимите узел панели управления. См. «Снятие узла панели управления (MS621dn)» на странице 202.

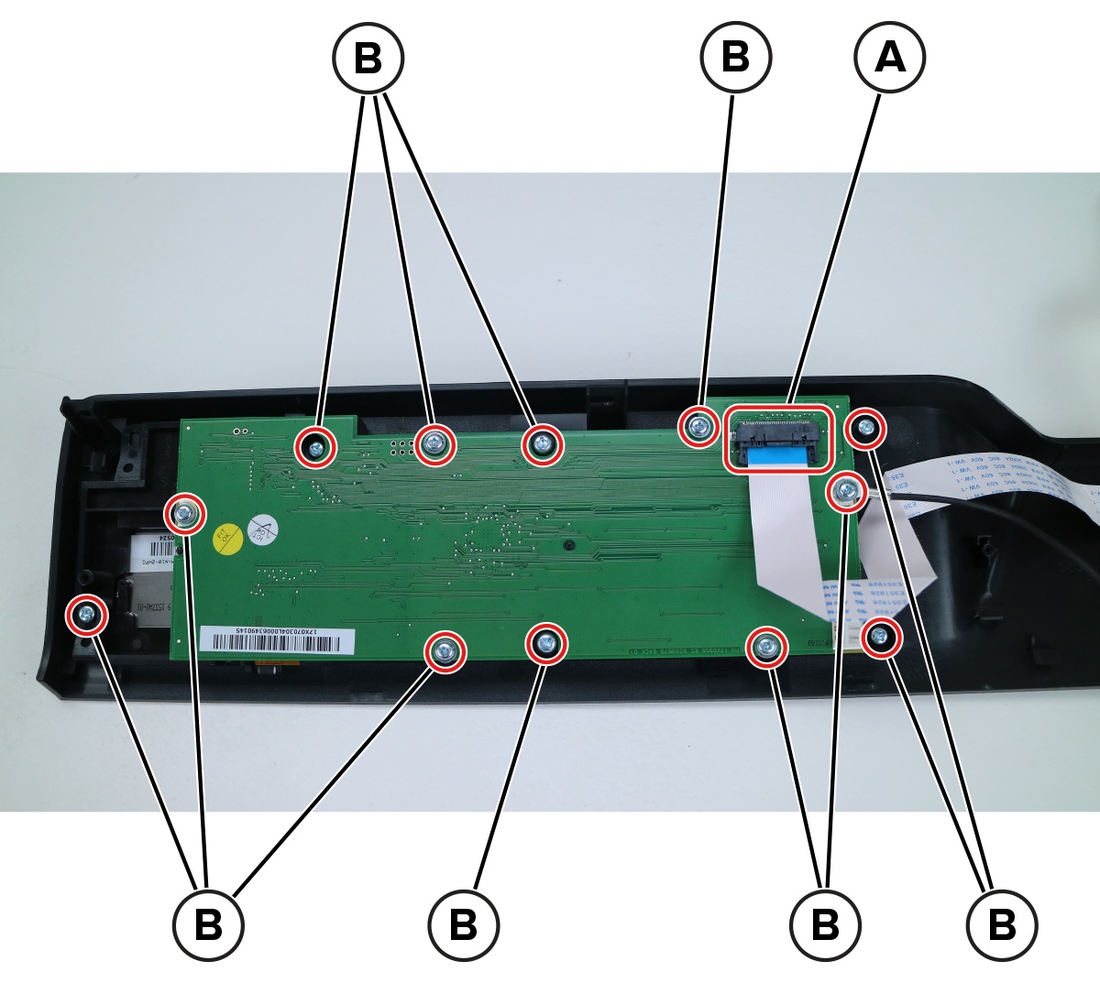

2 Отсоедините кабель (A), затем снимите 12 винтов (B).
Предупреждение—Возможное повреждение: ленточный кабель и его разъем могут быть повреждены, если его правильно не отсоединить. При отсоединении кабеля держите его разъем и нажимайте его фиксатор перед отключением.
3 Снимите крышку, кнопки и плату.
Снятие крышки панели управления (4,3-дюймовый дисплей), кнопок и платы 1 Снимите правую крышку. См. «Снятие правой крышки» на странице 186.
2 Снимите табличку. См. «Снятие таблички» на странице 201.
3 Снимите узел панели управления. См. «Снятие узла панели управления (MS622de и MS622dte)» на странице 203.
4 Отпустите защелку (A), затем снимите кабель.
6 Снимите крышку панели управления, кнопки и плату.

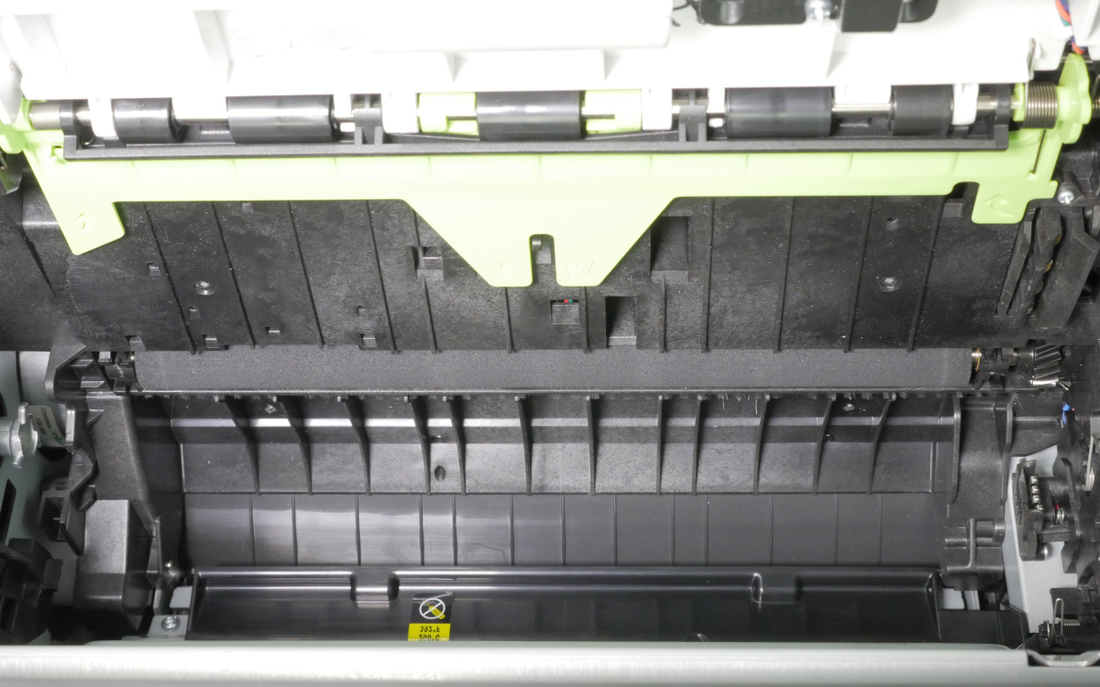

ВНИМАНИЕ—ГОРЯЧАЯ ПОВЕРХНОСТЬ: Внутри принтера может быть горячо. Чтобы снизить риск травмирования о горячий компонент, дайте поверхности остыть перед прикосновением.

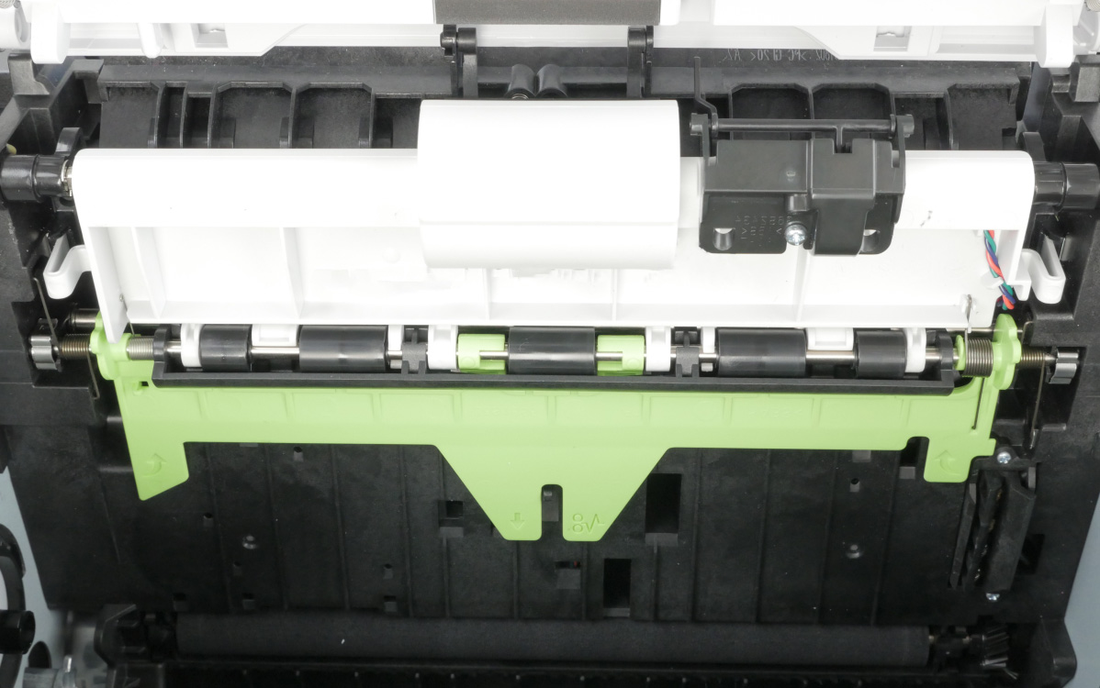

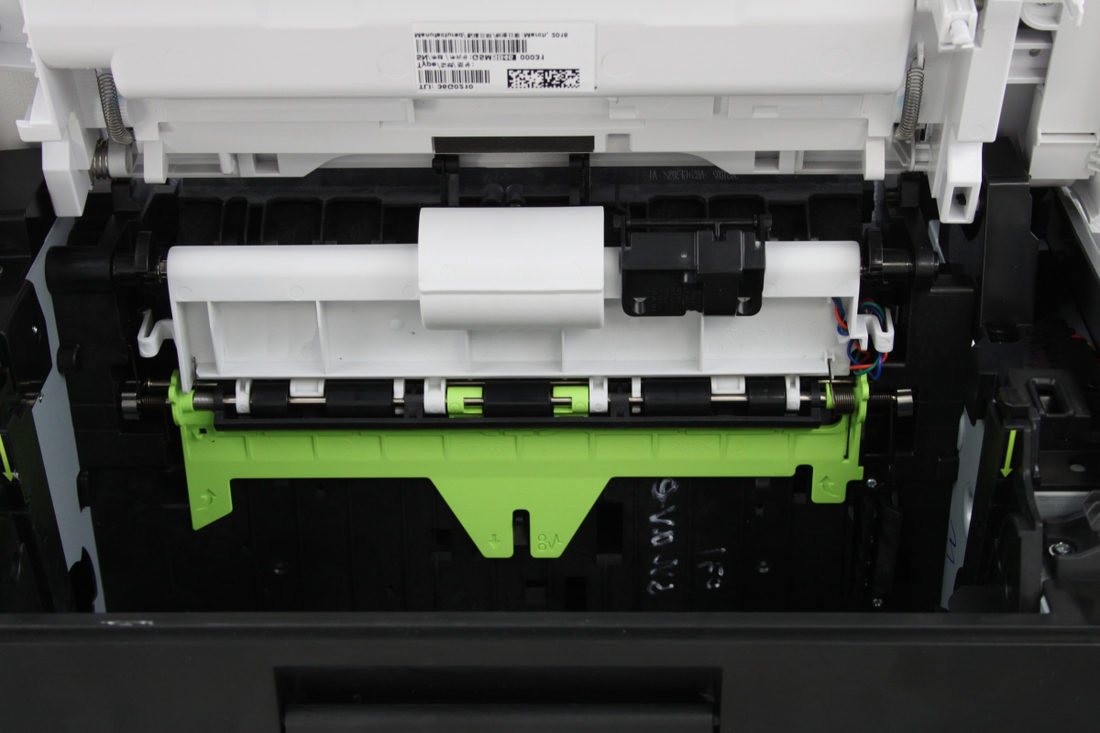

2 Отпустите две защелки (A) на каждом конце ролика переноса.
2 Снимите винт (A), затем отпустите кабель от крышки доступа к замятиям.
3 Нажмите вниз, затем вытяните оба конца (B) пружин, чтобы снять их.
4 Повторите шаг 3 для другой стороны.
5 Отожмите два защёлка (C).

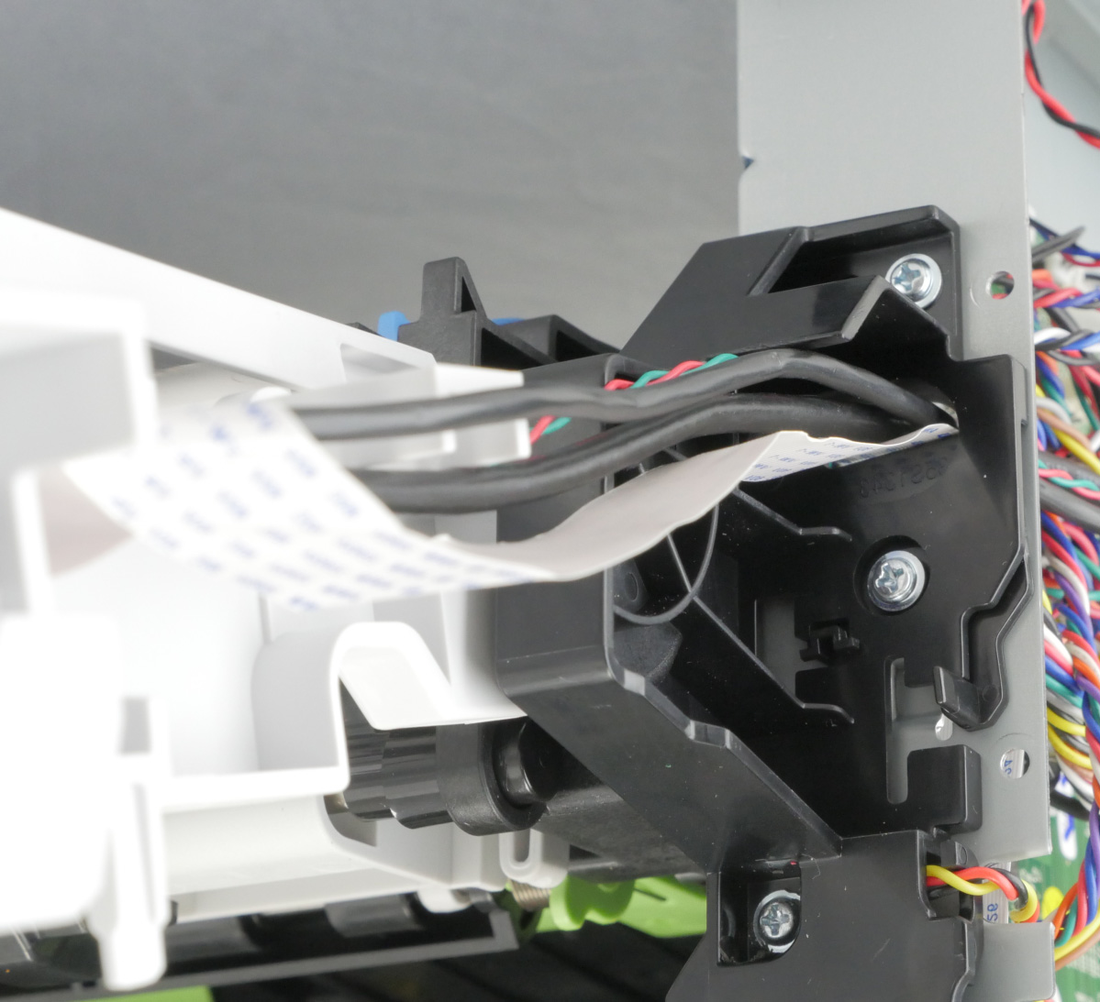

1 Снимите табличку. См. «Снятие таблички» на странице 201.
2 Снимите правую крышку. См. «Снятие правой крышки» на странице 186.
3 Отсоедините кабели JCVR1 и панели управления от платы контроллера.
5 Используя крестовую отвертку №1, снимите винт (B).

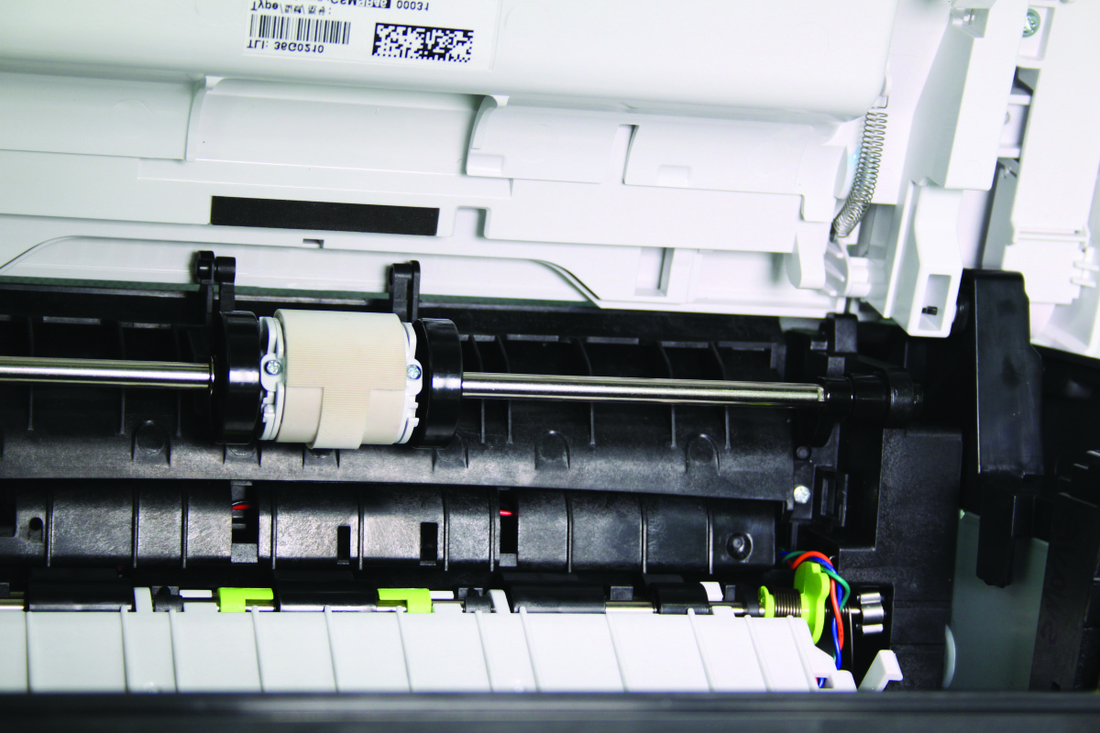

Снятие ролика подхвата МФУ-подачи и сепаратора 1 Откройте переднюю дверь.
2 Нажмите на защелки (A), затем откройте крышку.
Предупреждение—Риск повреждения: Избегайте повреждения флага датчика МФУ-подачи (B) при снятии крышки.
3 Используя крестовую отвертку №1, снимите два винта (C).
4 Удерживайте конец вала (D), затем вытяните ролик, чтобы снять его.

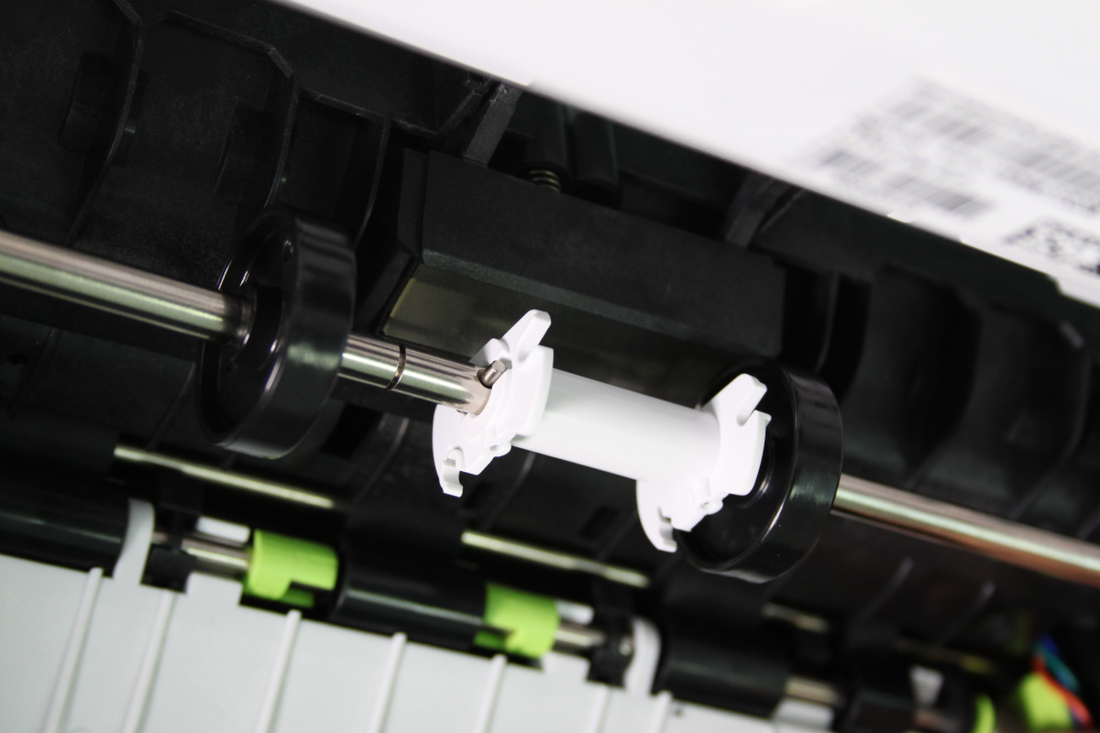

6 Сдвиньте ролик (B) влево, затем снимите штифт (C).
7 Сдвиньте ступицу (D) и ролик (E) вправо.
8 Сдвиньте сепаратор (F) вправо.

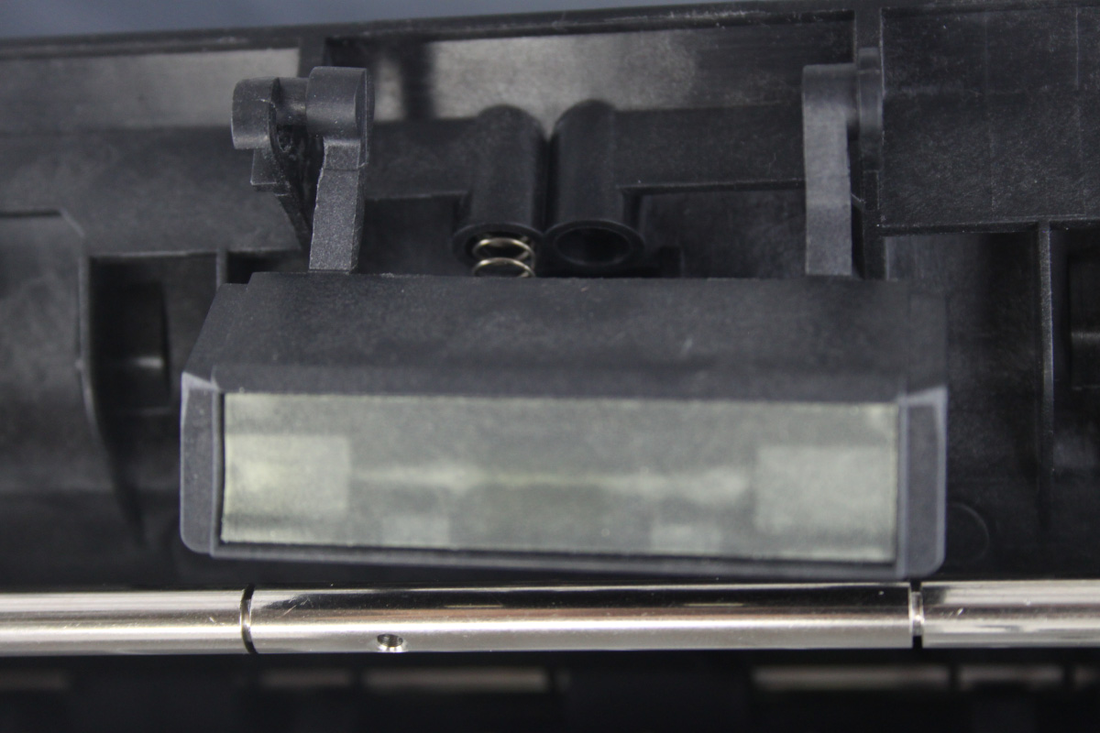

9 Нажмите вниз на подушку, чтобы снять ее.
Предупреждение—Риск повреждения: Не потеряйте пружину (G).
3 Откройте крышку доступа к плате контроллера, отсоедините кабель JMPFPP1, затем отпустите кабель.
Примечание по установке: При установке датчика обратите внимание на положение флага датчика МФУ-подачи.

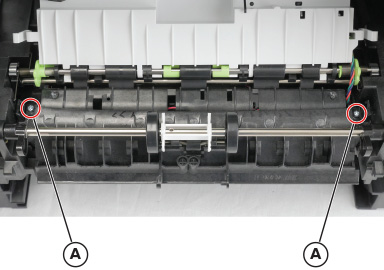

1 Извлеки MPF с передней крышкой доступа. См. «Снятие MPF с передней крышкой доступа» на стр. 201.
2 Извлеки ролик захвата MPF и разделительную подушку. См. «Снятие ролика захвата и разделительной подушки MPF» на стр. 209.
1 Снимите правую крышку. см. раздел «Right cover removal» на странице 186.
2 Снимите табличку. См. «Снятие таблички» на странице 201.
6 Отсоедини кабель JPHONE2 от платы контроллера.

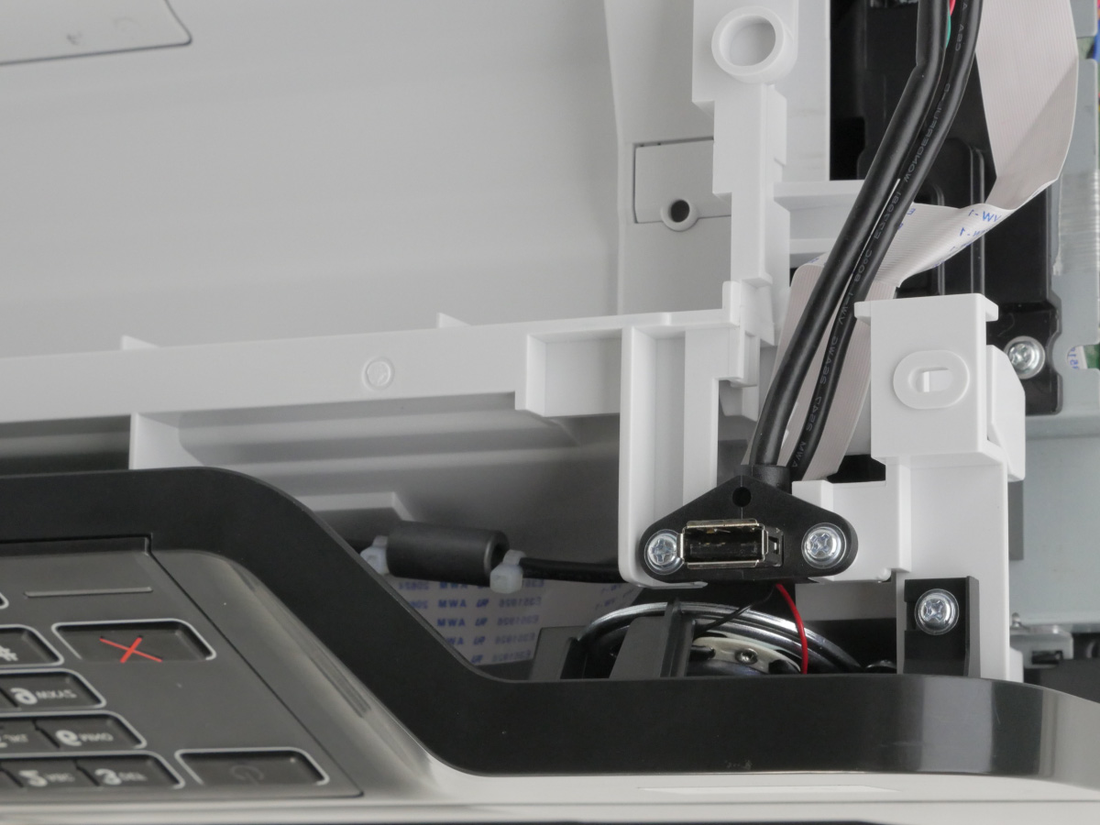

7 Поднимите стопор (C), затем извлеки передний USB-порт.
ПРЕДУПРЕЖДЕНИЕ — РИСК ТРАВМИРОВАНИЯ: Данное изделие использует мягкий переключатель питания. Он не отключает физически входное напряжение переменного тока. Во избежание поражения электрическим током всегда извлекай силовой кабель из принтера, если требуется отключение входного напряжения переменного тока.
ПРЕДУПРЕЖДЕНИЕ — ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ: В низковольтном источнике питания (LVPS) может присутствовать остаточное напряжение.
Во избежание поражения электрическим током не прикасайся к компонентам его схемы. Берись только за металлический корпус.

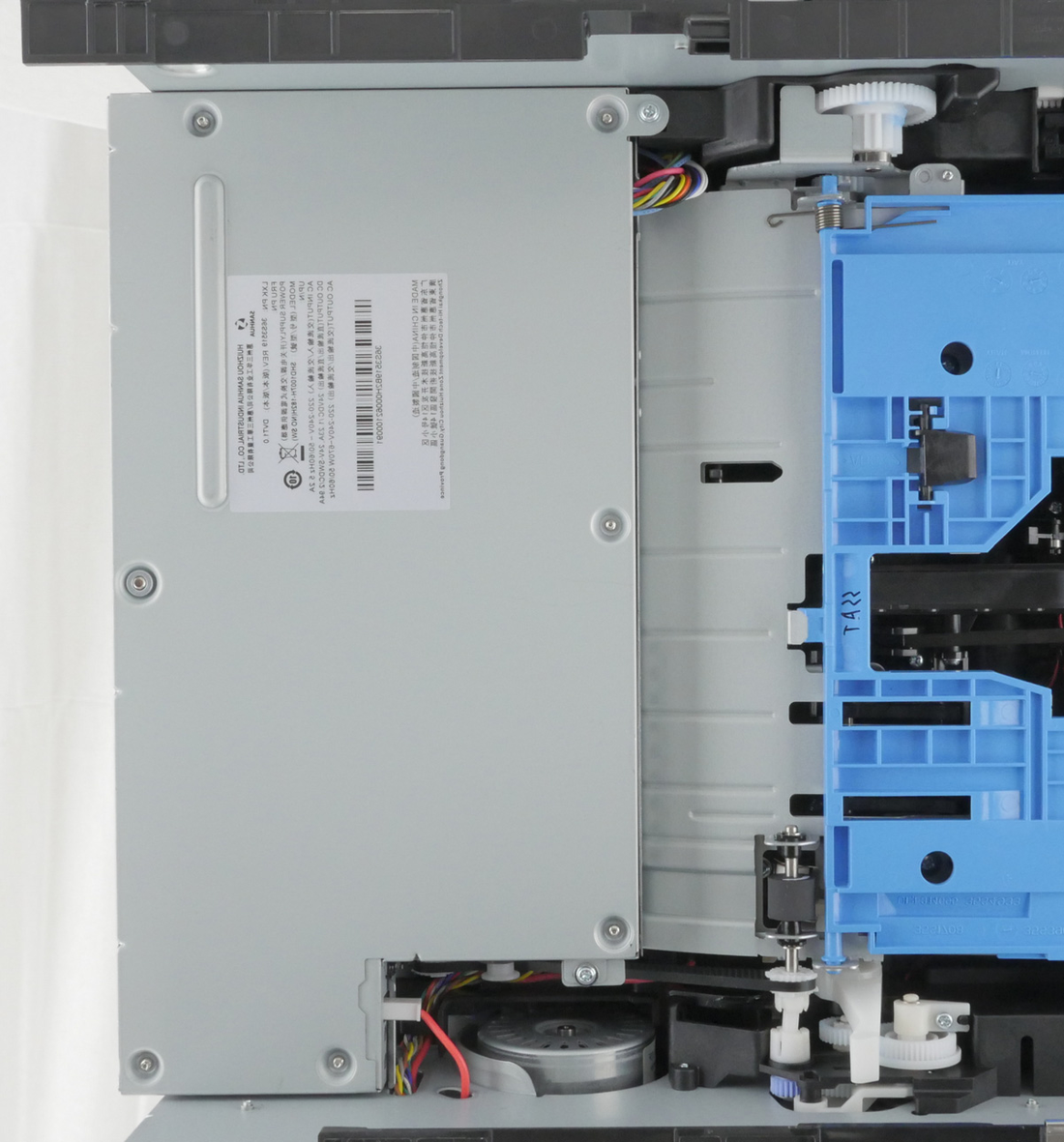

1 Извлеки заднюю крышку. См. «Снятие задней двери и крышки» на стр. 234.
2 Отсоедини кабель (A), затем извлеки винты (B).
3 Отсоедини кабель (C) под принтером, затем извлеки два винта (D).
4 Отсоедини три кабеля (E).

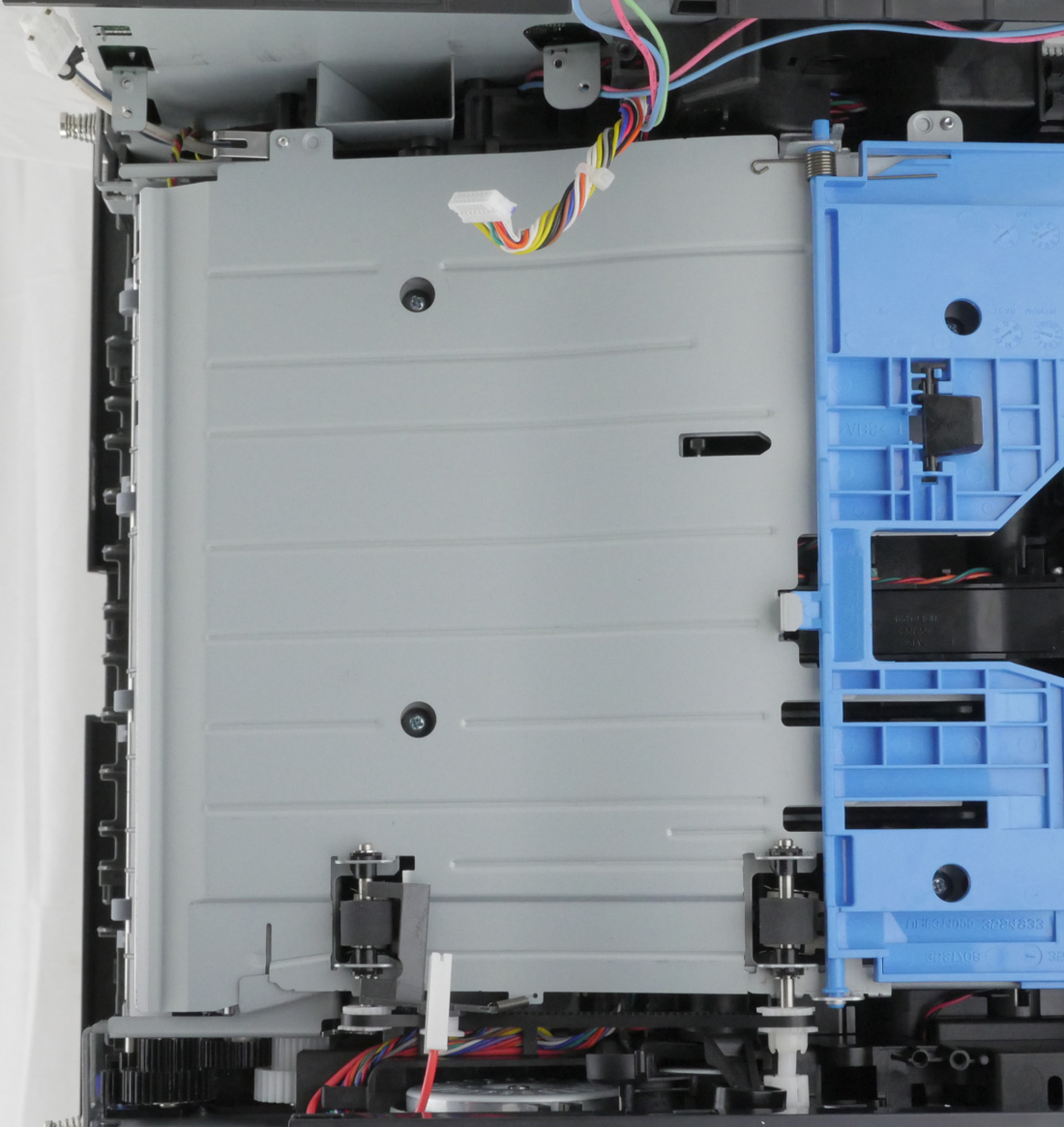

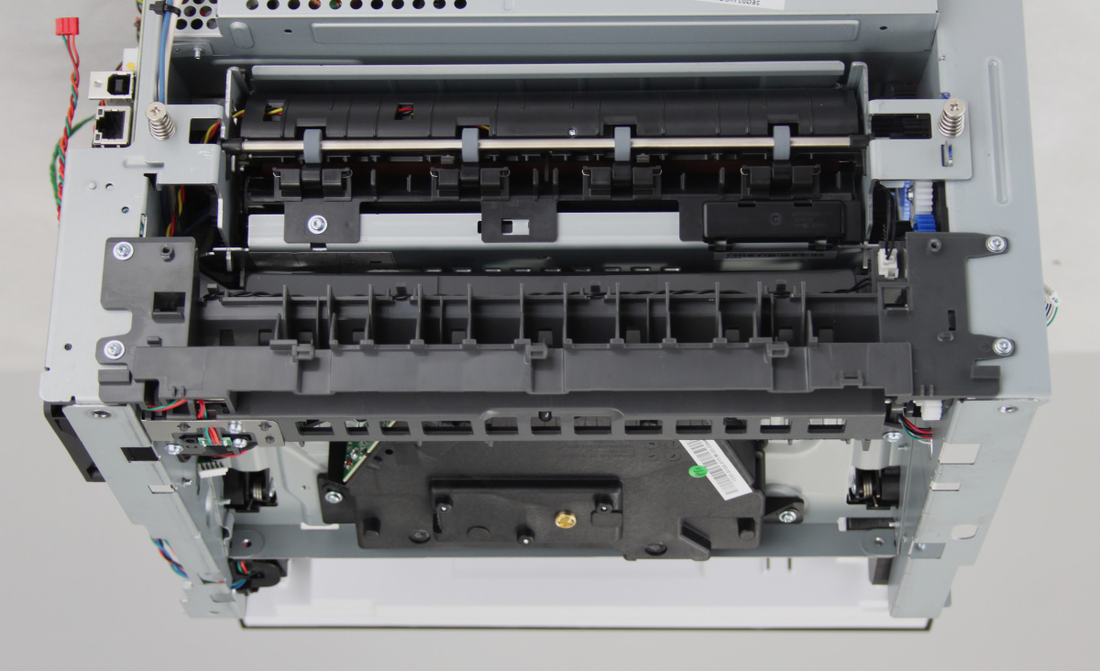

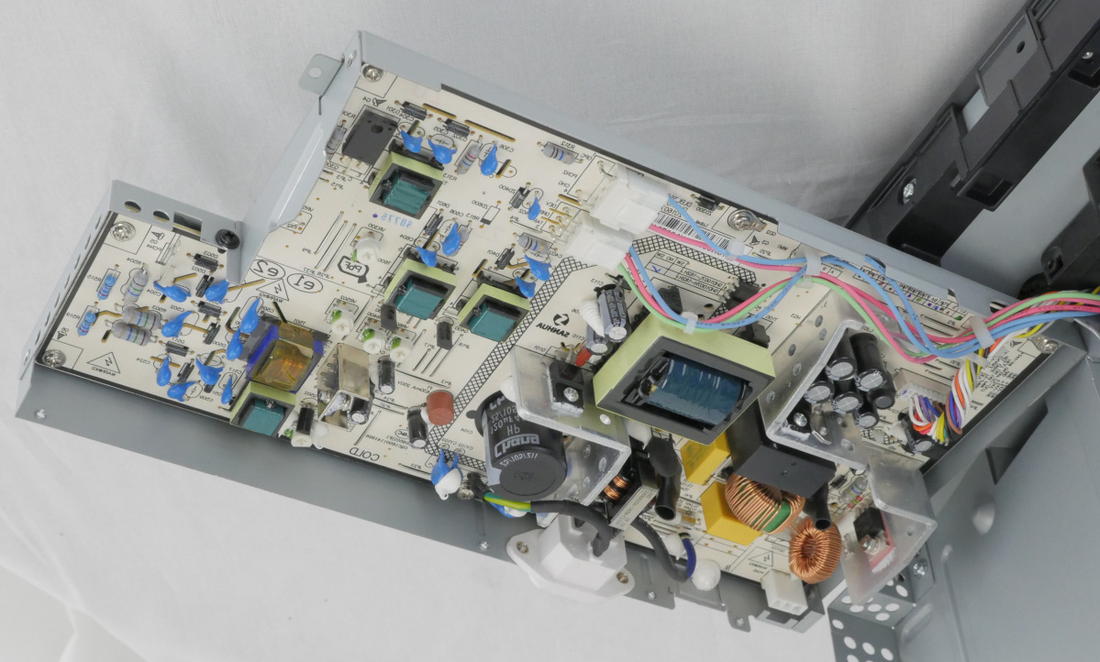

1 Извлеки заднюю крышку. См. «Снятие задней двери и крышки» на стр. 234.
2 Извлеки источник питания. См. «Снятие источника питания» на стр. 216.
3 Установи принтер на правый бок.
4 Извлеки два винта (A) и винт (B) с левой стороны принтера.

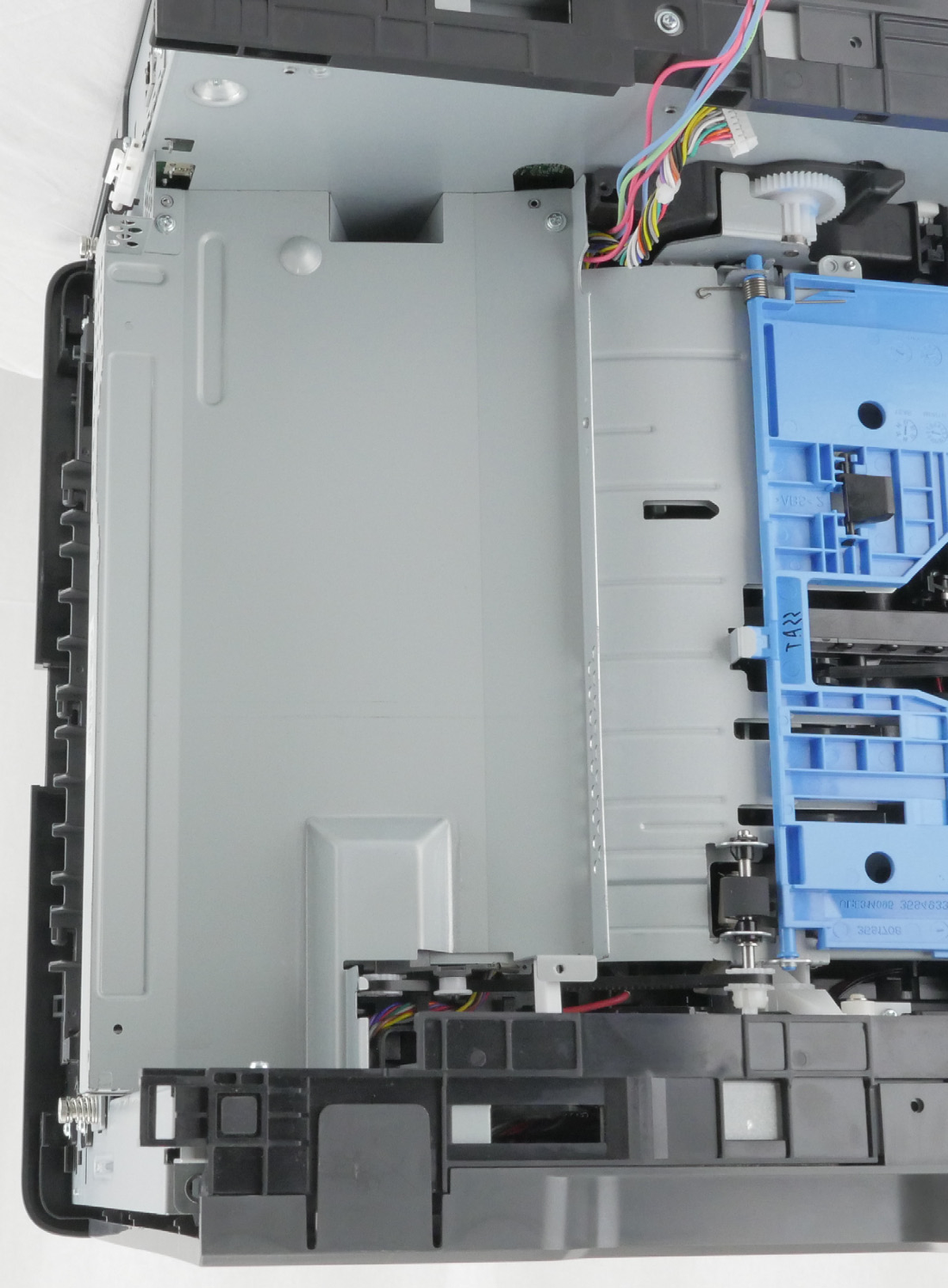

5 Извлеки экран источника питания.
Примечание: Убедись, что связь дуплекса (D) остается присоединена к узлу дуплекса.
Датчики (дуплекса и входа) - снятие 1 Извлеки заднюю крышку. См. «Снятие задней двери и крышки» на стр. 234.
2 Извлеки источник питания. См. «Снятие источника питания» на стр. 216.
3 Извлеки дуплекс. См. «Снятие узла дуплекса» на стр. 218.
4 Извлеки два винта (A), перережь кабель у рамки, затем извлеки датчики.
5 Открой крышку доступа платы контроллера, затем отсоедини кабель JDUPPI1.
Примечание по установке: Проложи кабель датчика (input) (A) и кабель датчика (duplex) (B) как показано.
1 Извлеки заднюю крышку. См. «Снятие задней двери и крышки» на стр. 234.
2 Извлеки источник питания. См. «Снятие источника питания» на стр. 216.
3 Извлеки дуплекс. См. «Снятие узла дуплекса» на стр. 218.
4 Извлеки правую крышку. См. «Снятие правой крышки» на стр. 186.
5 Отсоедини кабель JINDEX1.
1 Извлеки заднюю крышку. См. «Снятие задней двери и крышки» на стр. 234.
2 Извлеки источник питания. См. «Снятие источника питания» на стр. 216.
3 Извлеки дуплекс. См. «Снятие узла дуплекса» на стр. 218.
4 Установи принтер на левый бок.
5 Извлеки пружину (A) и два винта (B).
6 Отсоедини кабель, затем извлеки датчик.
a Нанесите RheoGel 793 на верхний и нижний край шторки затвора.
b Нанесите RheoGel 793 на точку контакта между кронштейном (A) и кулачком.
c Нанеси RheoGel 793 на точку контакта с нижним краем (B), где скользит кронштейн дворника.
1 Извлеки заднюю крышку. См. «Снятие задней двери и крышки» на стр. 234.
2 Извлеки источник питания. См. «Снятие источника питания» на стр. 216.
3 Извлеки дуплекс. См. «Снятие узла дуплекса» на стр. 218.
4 Отсоедини кабель от датчика (A).
5 Отожми три защелки (B).

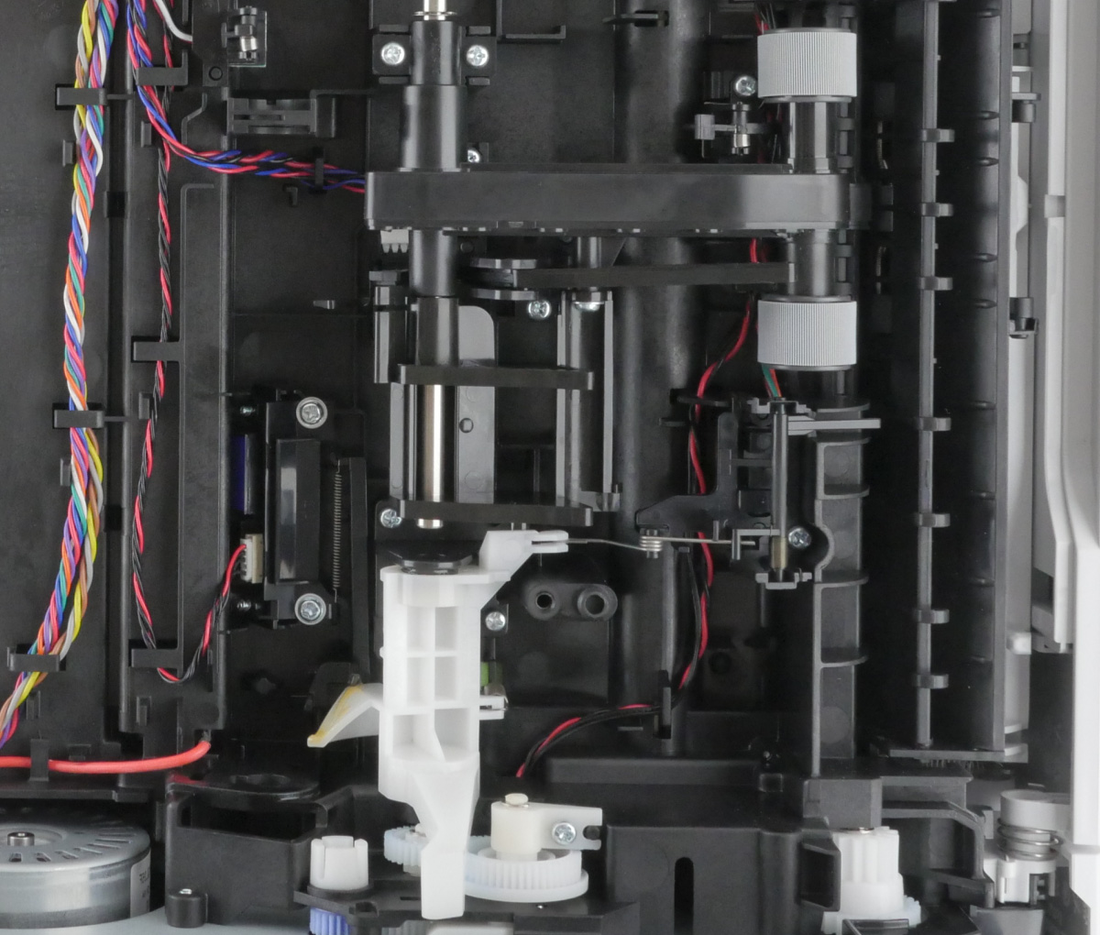

1 Извлеки заднюю крышку. См. «Снятие задней двери и крышки» на стр. 234.
2 Извлеки источник питания. См. «Снятие источника питания» на стр. 216.
3 Извлеки дуплекс. См. «Снятие узла дуплекса» на стр. 218.

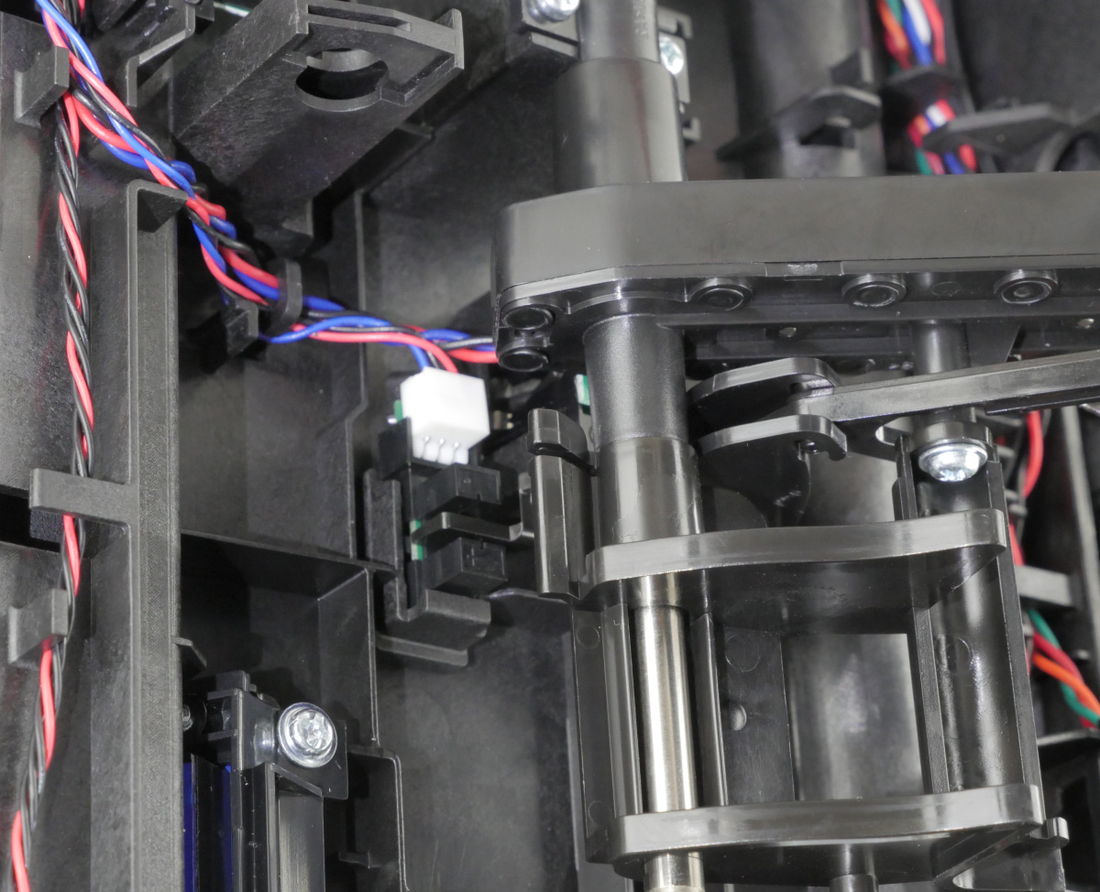

4 Открой крышку доступа платы контроллера, затем отсоедини кабель JACM1.

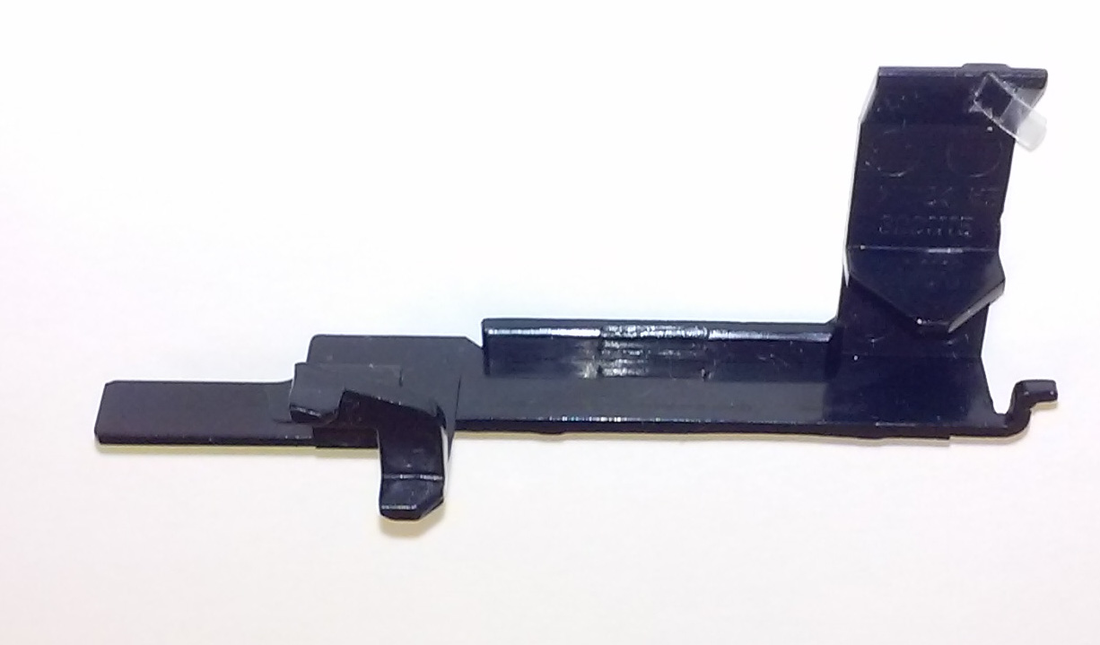

5 Отсоедини пружину (A), затем извлеки винт (B) и флажок датчика.
6 Извлеки винт (C) и датчик.

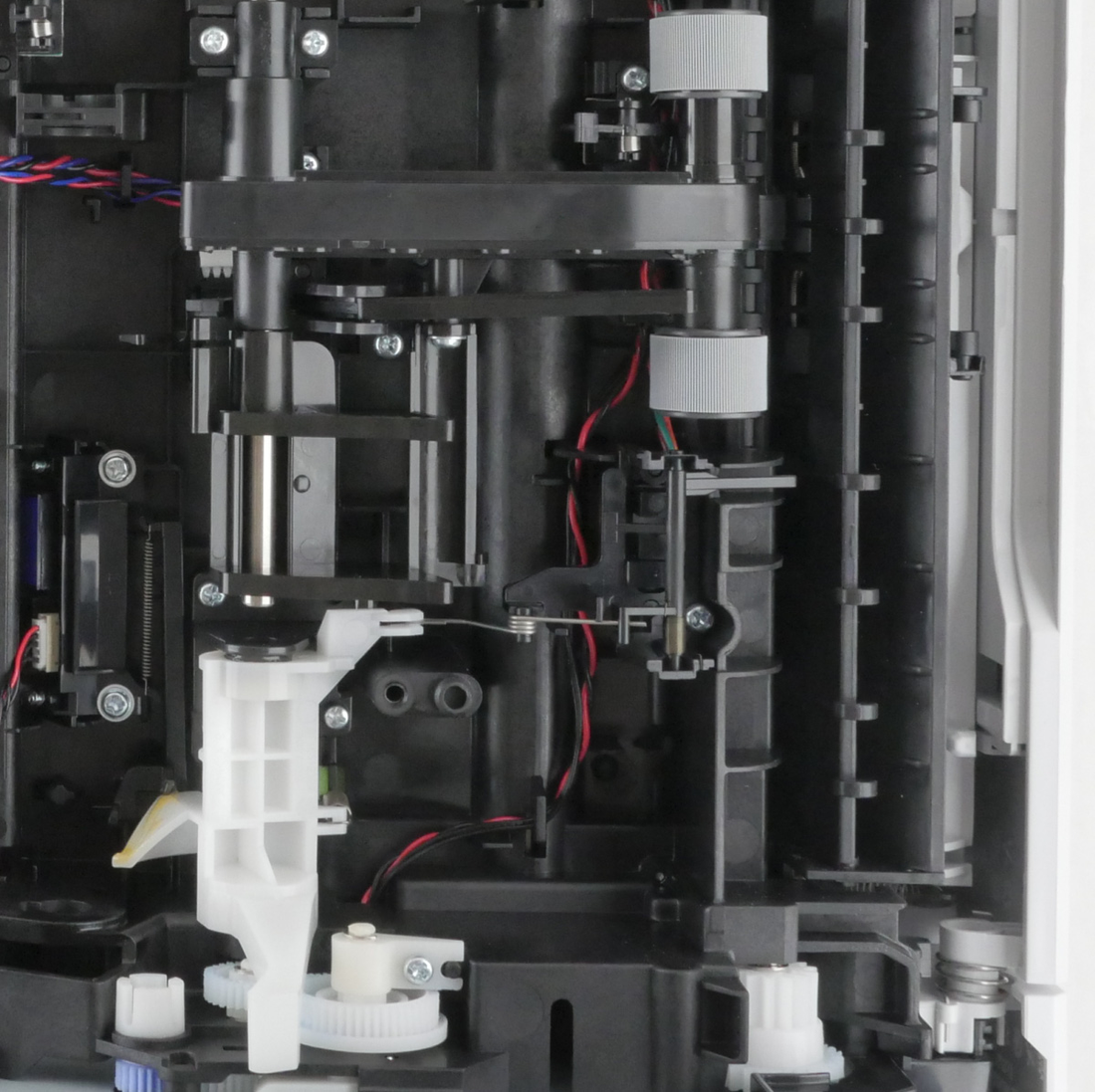

1 Извлеки заднюю крышку. См. «Снятие задней двери и крышки» на стр. 234.
2 Извлеки источник питания. См. «Снятие источника питания» на стр. 216.
3 Извлеки дуплекс. См. «Снятие узла дуплекса» на стр. 218.

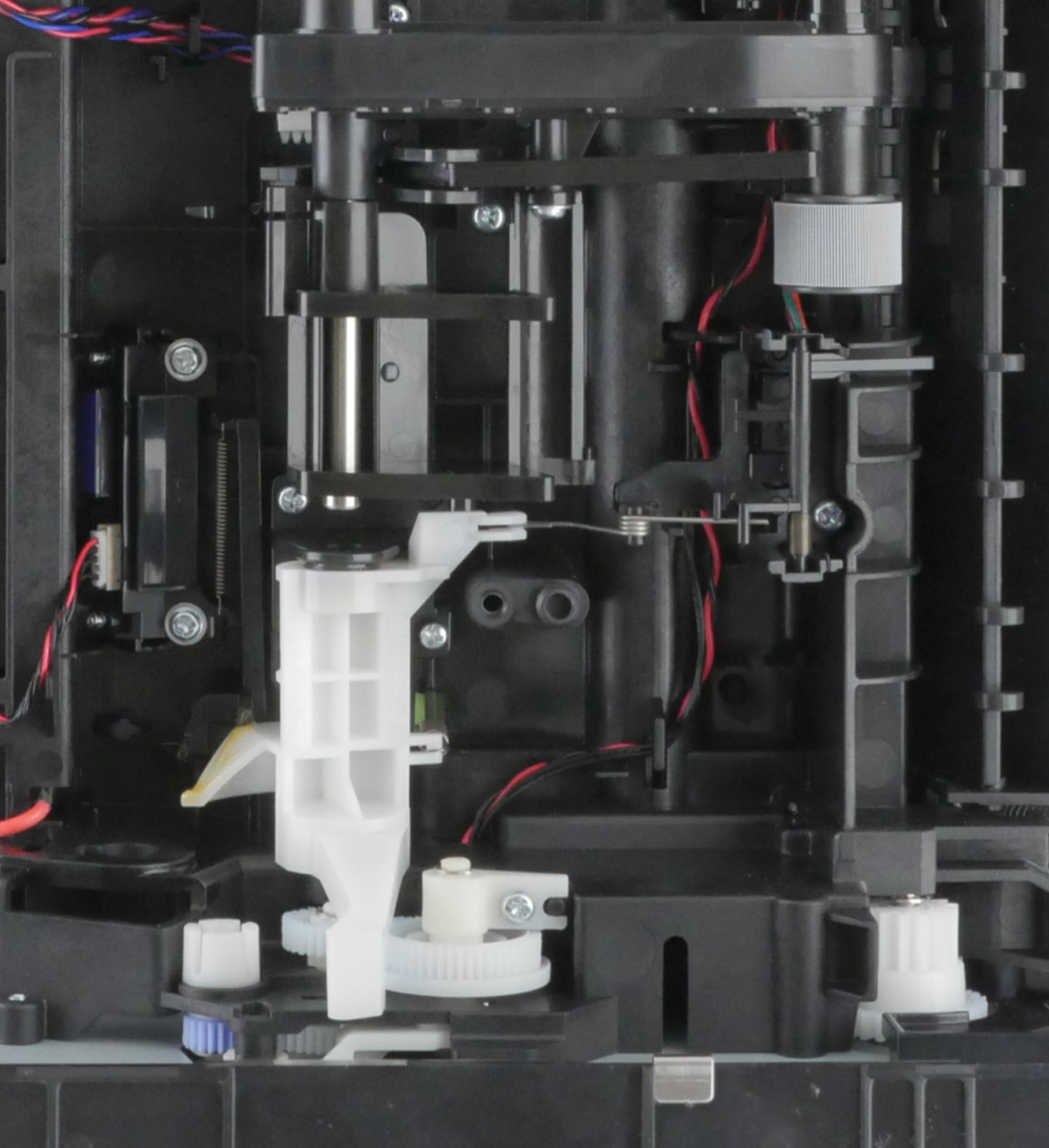

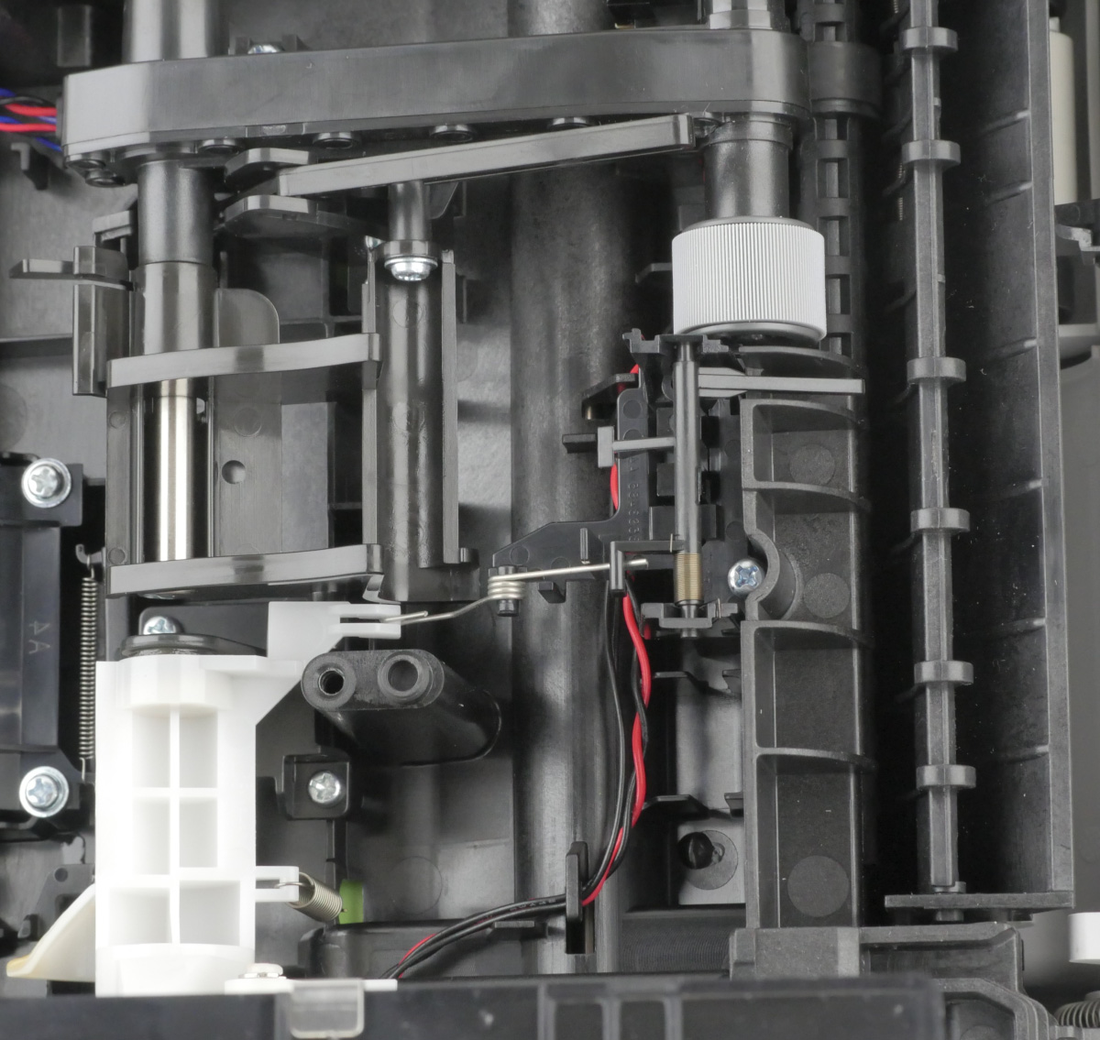

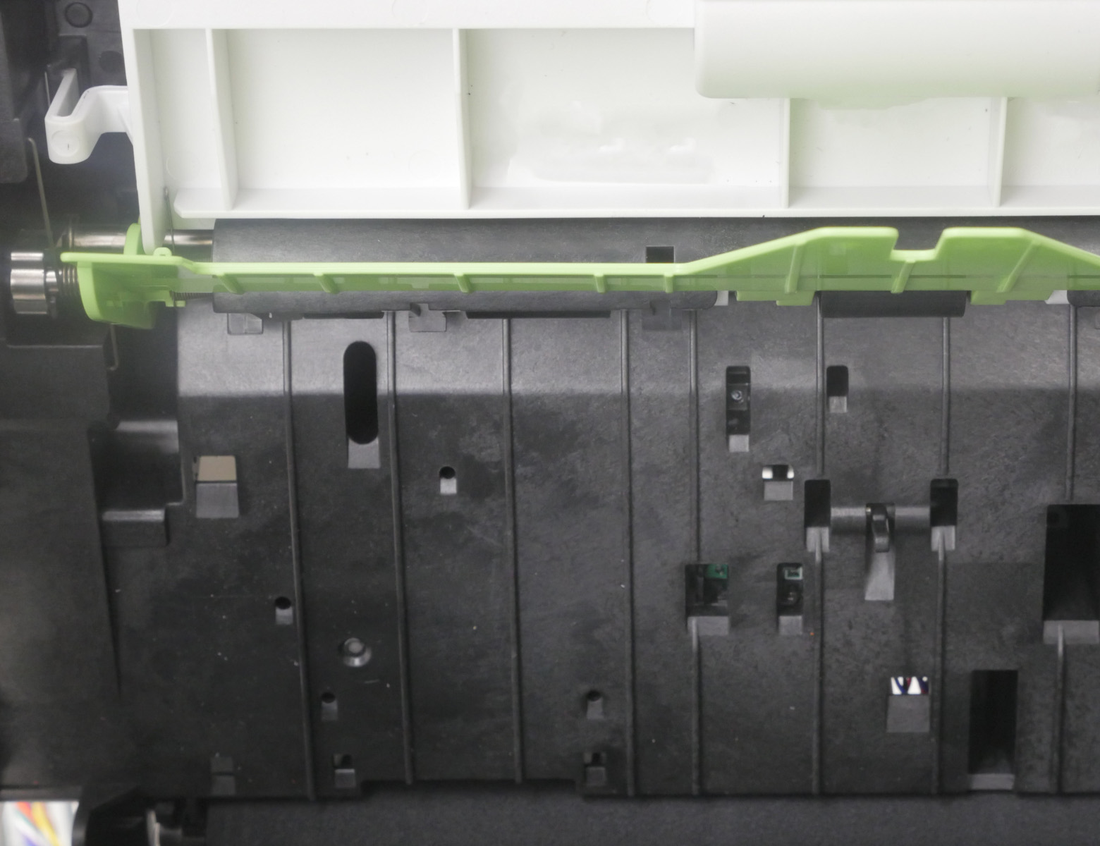

5 Поднимите узел ролика захвата, затем поверни флажок датчика, чтобы его извлечь.
a Поднимите узел ролика захвата.
• Убедись, что планка (A) находится между пальцами флажка (B).
• Убедись, что два выступа (C) находятся внутри отверстий.
• Убедись, что палец (D) выровнен с датчиком (E).
1 Снимите левую крышку. см. раздел «Left cover removal» на странице 177.
2 Извлеки главный редуктор привода. См. «Снятие главного редуктора привода» на стр. 178.
3 Снимите заднюю крышку. см. раздел «Rear door and cover removal» на странице 234.
4 Извлеки источник питания. См. «Снятие источника питания» на стр. 216.
5 Извлеки дуплекс. См. «Снятие узла дуплекса» на стр. 218.
6 Снимите шесть винтов (A) и отсоедините пружину (B).
7 Снимите узел подборки и флаг датчика присутствия бумаги.
8 Снимите два винта (A) и освободите две пружины (B).
1 Извлеки заднюю крышку. См. «Снятие задней двери и крышки» на стр. 234.
2 Извлеки источник питания. См. «Снятие источника питания» на стр. 216.
3 Извлеки дуплекс. См. «Снятие узла дуплекса» на стр. 218.
6 Поднимите узел подборки (pick roller assembly).
7 Отсоедините кабель от редукторного узла.
Снятие задней крышки и крышки 1 Откройте заднюю крышку.
ВНИМАНИЕ—ГОРЯЧАЯ ПОВЕРХНОСТЬ: Внутри принтера может быть горячо. Чтобы снизить риск травмирования о горячий компонент, дайте поверхности остыть перед прикосновением.
3 Снимите заднюю крышку и крышку.
1 Извлеки заднюю крышку. См. «Снятие задней двери и крышки» на стр. 234.
ВНИМАНИЕ—ГОРЯЧАЯ ПОВЕРХНОСТЬ: Внутри принтера может быть горячо. Чтобы снизить риск травмирования о горячий компонент, дайте поверхности остыть перед прикосновением.
2 Снимите правую крышку. См. «Снятие правой крышки» на странице 186.
3 Отсоедините кабель JEXIT1.
4 Отсоедините два кабеля (A), затем снимите два винта (B).
Примечание по установке: откройте переднюю крышку перед установкой термоузла (Fuser). Для проверки правильной установки термоузла откройте и закройте переднюю крышку, убедитесь, что заслонка термоузла движется влево и вправо.
1 Снимите правую крышку. см. раздел «Right cover removal» на странице 186.
2 Снимите левую крышку. см. раздел «Left cover removal» на странице 177.
3 Снимите заднюю крышку. см. раздел «Rear door and cover removal» на странице 234.
4 Снимите верхнюю крышку. см. раздел «Top cover removal» на странице 238.
5 Снимите редукторный узел (redrive assembly). См. раздел "Снятие редукторного узла" на странице 236.
6 Снимите два винта (A), затем снимите пластину.
1 Снимите правую крышку. см. раздел «Right cover removal» на странице 186.
2 Снимите левую крышку. см. раздел «Left cover removal» на странице 177.
3 Снимите заднюю крышку. см. раздел «Rear door and cover removal» на странице 234.
4 Снимите верхнюю крышку. см. раздел «Top cover removal» на странице 238.
5 Отсоедините кабели JNRW1 и JFUTHM1 от платы контроллера.
6 Снимите четыре винта (A) и кабель (B).
7 Снимите редукторный узел (redrive assembly).
1 Снимите верхнюю крышку. См. «Снятие верхней крышки» на странице 238.
2 Снимите левую крышку. см. раздел «Left cover removal» на странице 177.
3 Снимите редукторный узел (redrive assembly). См. раздел "Снятие редукторного узла" на странице 236.
4 Снимите два винта (A), затем отсоедините соленоид реверса.
Примечание: не отсоединяй кабель соленоида реверса от платы контроллера.
6 Снимите пластину редукторной шестерни.
1 Снимите правую крышку. см. раздел «Right cover removal» на странице 186.
2 Снимите левую крышку. см. раздел «Left cover removal» на странице 177.
3 Снимите заднюю крышку. см. раздел «Rear door and cover removal» на странице 234.
6 Потяните и поднимите верхнюю крышку, чтобы снять её.
1 Снимите правую крышку. см. раздел «Right cover removal» на странице 186.
2 Снимите левую крышку. см. раздел «Left cover removal» на странице 177.
3 Снимите заднюю крышку. см. раздел «Rear door and cover removal» на странице 234.
4 Снимите верхнюю крышку. см. раздел «Top cover removal» на странице 238.
5 Используя маленькую плоскую отвёртку или острый карандаш, отметьте положение печатающей головки на раме принтера.
6 Отсоедините кабель печатающей головки от платы контроллера.
7 Снимите три винта (A).
Примечание по установке: выполните все механические и электронные регулировки печатающей головки после её замены.
См. раздел "Регулировка узла печатающей головки" на странице 175.

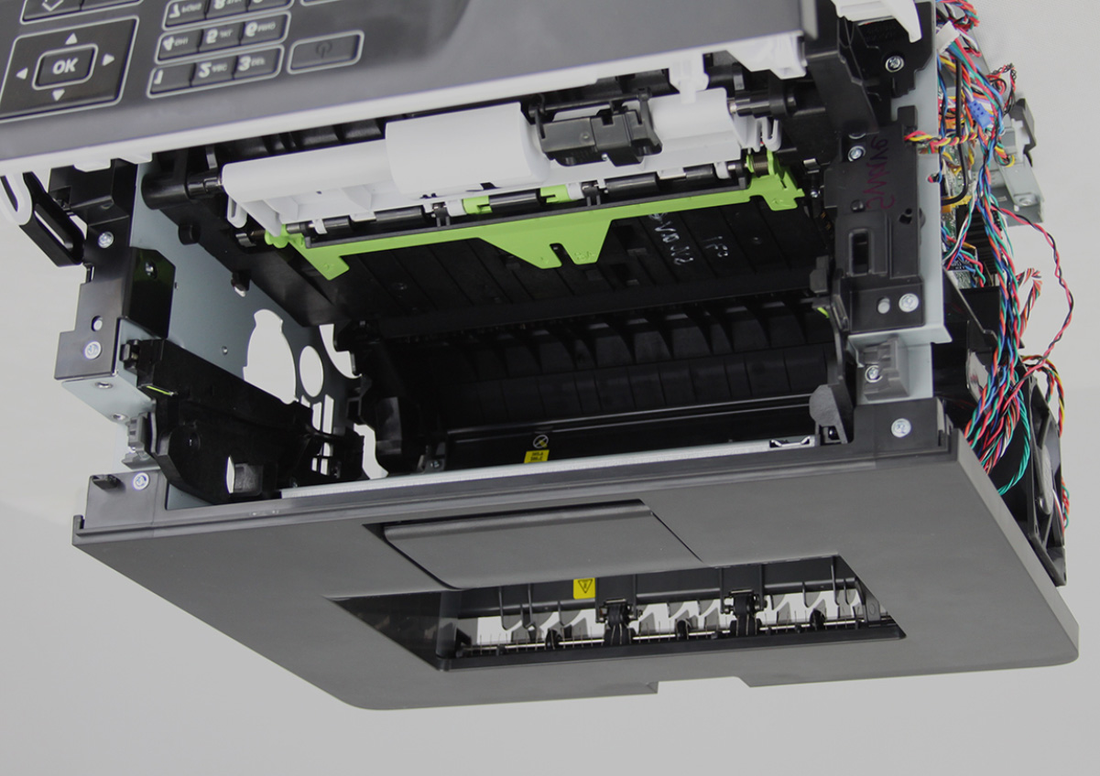

2 Под лотком снимите винт (A).

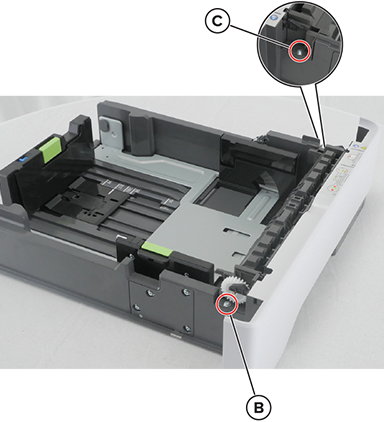

3 Снимите винт (B) с левой стороны. Сделайте то же самое для винта (C) с противоположной стороны.
