Глава «Расположение разъемов» сервис-мануала Lexmark 6200 Series. Ниже — страницы и схемы этого раздела из оригинального сервис-мануала с переводом подписей. Остальные главы — в оглавлении инструкции, запчасти — в каталоге со схемами и артикулами.

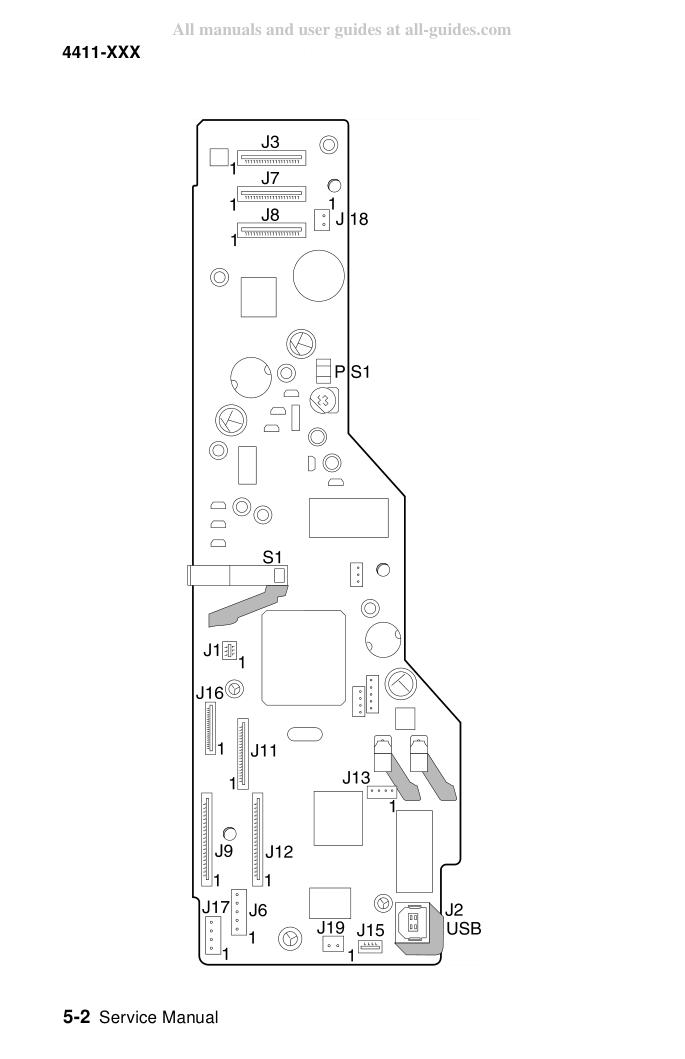

5. Расположение разъемов
6. Профилактическое обслуживание
Данный раздел содержит спецификации смазки. Следуй этим рекомендациям для предотвращения проблем и поддержания оптимальной производительности.
Смазывай только при замене деталей или при необходимости, не по расписанию. Используй смазку P/N 99A0394 для смазывания следующего:
• Левого и правого концов большого ролика подачи у боковых рам.
• Взаимодействия носителя с рамой носителя.
• Направляющего вала носителя и подшипников направляющего вала носителя.
Внимание: Не допускай попадание смазки на электрические компоненты, так как это может привести к повреждению или отказу принтера. Не смазывай сканирующий вал или подшипник после замены.
