3. Диагностические инструменты
Для входа в режим Self Test одновременно нажать Up Arrow и Menu. ЖК-дисплей отображает экран меню Self Test при включении режима Self Test.
USB serial number — Для просмотра USB serial number одновременно нажать и удерживать кнопки Up Arrow и Menu. Позволяет активировать или деактивировать USB serial number. Если USB serial number активирован, серийный номер отображается на экране сообщения в течение пяти секунд. Дисплей затем возвращается к меню Self Test.
LCD/LED button test — Проверяет работу ЖК-дисплея, освещение светодиодов и функциональность кнопок на панели управления.
Media card test — При выборе тестирует различные карты памяти в соответствии с инструкциями на экране.
External USB test — При выборе проверяет подключение к устройству, подключенному к внешнему порту USB (порт DPS) непосредственно через USB. Отображается сообщение с результатом теста «Success» или «Failure». Нажатие Cancel на всех экранах сообщений возвращает дисплей в меню Test.
Clean (Nozzle Check) — При выборе печатает страницу проверки сопла. Возврат в меню Test при завершении.
NVRAM dump — Печатает содержимое flash NVRAM. Дисплей затем возвращается в меню Test. Нажатие Cancel во время печати останавливает задание, выбрасывает бумагу, и дисплей возвращается в меню Test.
Clean NVRAM — Эта функция очищает незащищенную область Flash-эмулированной NVRAM путем восстановления значений по умолчанию или инициализации значений в 0x00s или 0xFFs. При выборе отображает сообщение «Clearing». Если функция завершена успешно, отображается сообщение «Success». Нажатие Cancel на всех экранах сообщений возвращает дисплей в меню Test.
SRAM test — Проверяет, что все шины адресов и шины данных, подключенные к области SRAM, работают правильно, и выполняет чтение/запись данных в область SRAM со всеми шинами адресов и шинами данных. Во время проверки отображается сообщение «Testing». После этого отображается сообщение «Success» в течение трех секунд или сообщение «Failure» до нажатия кнопки Cancel.
Media sensor test — При выборе датчик носителя считывается для текущего типа бумаги. Сообщение отображает обнаруженный тип бумаги.
Если бумага отсутствует, на дисплее будет отображено сообщение "отсутствует".
Нажатие Cancel на любом экране сообщения возвращает дисплей в меню Test.
Last USB connect speed — При выборе отображается статус и/или скорость подключения USB-соединения.
Show font — Отображает все символы набора шрифтов белым и темно-серым цветом. Кнопки Up Arrow и Down Arrow позволяют перемещаться по набору шрифтов. Нажатие Cancel на любом экране сообщения возвращает дисплей в меню Test.
Show strings — Этот пункт меню зарезервирован для будущего использования при отображении строк, доступных в аппарате.
4. Информация по ремонту
Эта глава объясняет, как выполнять регулировки принтера и как снимать неисправные детали.
Примечание: Прочитайте следующее перед работой с электронными компонентами.
Многие электронные изделия используют компоненты, чувствительные к электростатическому разряду (ESD). Чтобы избежать повреждения компонентов, чувствительных к ESD, следуйте приведенным ниже инструкциям в дополнение ко всем обычным мерам предосторожности, таким как отключение питания перед снятием системной платы:
• Храните компонент, чувствительный к ESD, в его оригинальной упаковке (специальном "ESD пакете") до установки компонента в аппарат.
• Выполняйте минимально необходимые движения телом, чтобы предотвратить накопление статического электричества от волокон одежды, ковровых покрытий и мебели.
• Наденьте антистатический браслет на запястье. Подключите браслет к заземляющей точке аппарата. Это разряжает любое статическое электричество вашего тела на аппарат.
• Держите компонент, чувствительный к ESD, за край разъема (крышку); не трогайте его контакты. При снятии съемного модуля используйте правильный инструмент.
• Не размещайте компонент, чувствительный к ESD, на крышке аппарата или металлическом столе; если необходимо положить компонент, чувствительный к ESD, предварительно поместите его в специальный пакет.
• Крышки аппарата и металлические столы являются электрическими заземлениями. Они увеличивают риск повреждения, создавая путь разряда из вашего тела через компонент, чувствительный к ESD. (Большие металлические объекты могут быть путями разряда без заземления.) • Предотвращайте случайное касание компонентов, чувствительных к ESD, другим персоналом. Устанавливайте крышки аппарата, когда не работаете с аппаратом, и не размещайте незащищенные компоненты, чувствительные к ESD, на столе.
• По возможности храните все компоненты, чувствительные к ESD, в заземленном металлическом шкафу (корпусе).
• Будьте особенно осторожны при работе с компонентами, чувствительными к ESD, когда используется отопление в холодную погоду, так как низкая влажность увеличивает статическое электричество.

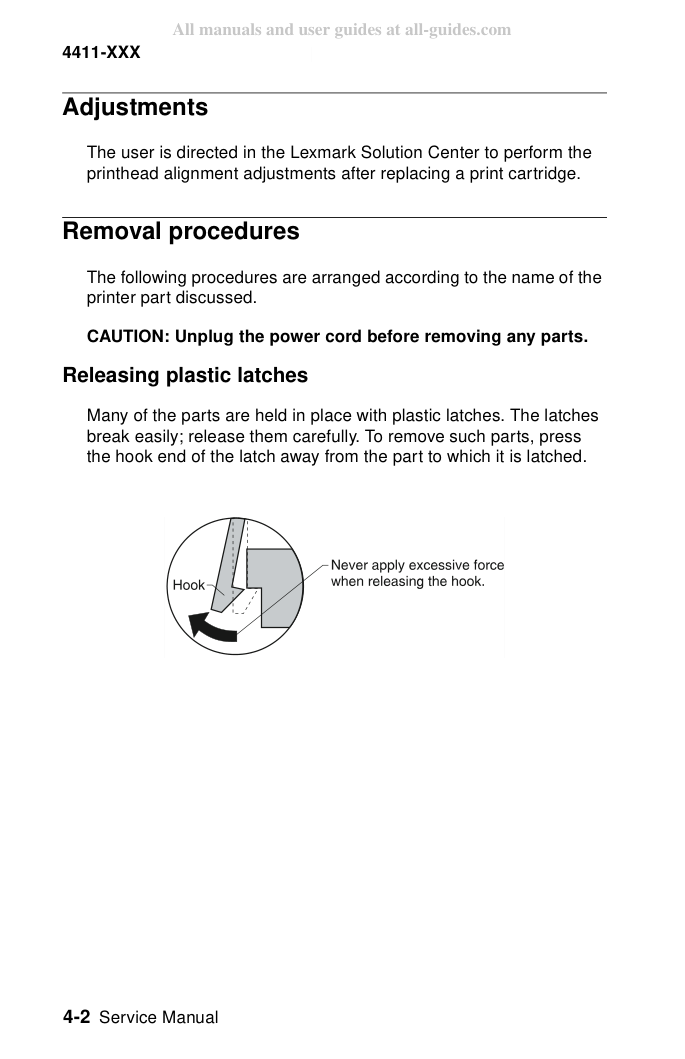

Пользователь направляется в Lexmark Solution Center для выполнения регулировок выравнивания печатающей головки после замены картриджа печати.
Следующие процедуры расположены в соответствии с наименованием обсуждаемой детали принтера.
ВНИМАНИЕ: Отключите кабель питания перед снятием каких-либо деталей.
Многие детали удерживаются на месте пластиковыми защелками. Защелки легко ломаются; отпускайте их осторожно. Для снятия таких деталей нажмите крючковый конец защелки в сторону от детали, к которой она прикреплена.
1. Поднимите и снимите крышку сканера.
2. Нажмите на выступ (A) и снимите опору бумаги.
3. Поднимите узел сканера.
4. Нажмите на выступы (B) опоры сканера.
5. Нажмите на две защелки (C) и поднимите крышку сканера.
6. Снимите три винта (D) с крышки миди-рамы.
7. Отпустите выступ (E) и поднимите крышку.
8. Отключите все кабели от системной платы.
9. Поднимите и снимите узел сканера.
1. Снимите узел сканера.
2. Снимите восемь винтов (A).
3. Поднимите и снимите узел малого ролика выхода (B).
4. Нажмите на выступ (C) малого ролика подачи.
5. Нажмите на выступы (D) и ослабьте заднюю крышку.
6. Поднимите и снимите печатающий модуль.
1. Снимите узел сканера.
2. Снимите печатающий модуль.
3. Снимите узел основания.
1. Снимите узел сканера.
2. Снимите печатающий модуль.
3. Отключите кабели каретки от системной платы.
4. Снимите зажимы удержания вала каретки (A).
5. Извлеки вал-носитель с левой стороны.
6. Отсоедини ленту кодера (B).
7. Нажми на натяжитель ремня носителя (C) и извлеки ремень (D).
8. Поднеси и извлеки носитель.
1. Снимите узел сканера.
2. Снимите печатающий модуль.
3. Отсоедини все кабели.
4. Извлеки три винта (A).
5. Извлеки системную плату.
Внимание: При извлечении системной платы будь осторожен, чтобы не повредить флажок конца бумаги (B).
