2. Периодическая проверка
• Спирт, описанный в процедуре очистки технического обслуживания, представляет собой изопропиловый спирт.
Откройте дверь узла двусторонней печати [1].
Мягкой тканью, смоченной спиртом, протрите ролик транспорта / ролик 1 [2], 2 [3], очистив от грязи.
Мягкой тканью, смоченной спиртом, протрите ролик транспорта / ролик 3 [1], очистив от грязи.
2. Периодическая проверка
Протрите мягкой тканью, смоченной спиртом, внешнюю часть секции вентиляции [1], удалив грязь.
Откройте дверь узла двусторонней печати [2].
Протрите мягкой тканью, смоченной спиртом, внутреннюю часть секции вентиляции [3], удалив грязь.
3. Прочее
• Винты, залитые краской, указывают, что узел или устройство, который они крепят, может быть отрегулирован или установлен только на заводе и не должен регулироваться, устанавливаться или удаляться в полевых условиях.
• При удалении винтов красная краска наносится на точки, требующие переналадки.
• После удаления или ослабления винта с красной краской следует выполнить регулировку.
Соответственно проверьте пункты регулировки в данном руководстве и выполните необходимую регулировку. Обратите внимание, что при использовании двух или более винтов на рассматриваемой детали может быть отмечен красной краской только один представительный винт.
C. Переменные резисторы на плате ПРИМЕЧАНИЕ • Не поворачивайте переменные резисторы на платах, для которых не приведены инструкции по регулировке в Adjustment/Setting.
Снятие PWB Внимание • При снятии платы управления или другого электрического компонента обратитесь к разделу «МЕРЫ БЕЗОПАСНОСТИ И ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ» и выполните соответствующие процедуры снятия.
• В приведенных ниже процедурах снятия опущено удаление разъемов и винтов крепления держателя печатной платы или самой печатной платы.
• Когда абсолютно необходимо касаться микросхем и других электрических компонентов на плате, обязательно заземлите ваше тело.

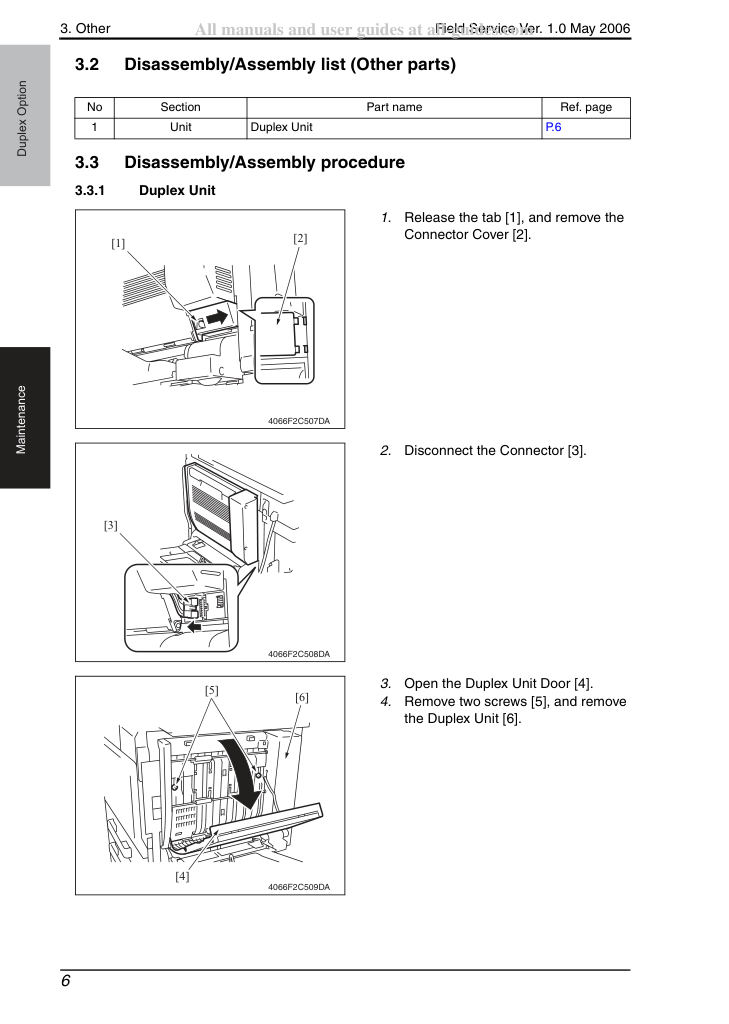

3. Прочее
Отожми фиксатор [1] и снеми крышку коннектора [2].
Открой дверь двухсторонего устройства [4].
Извлеки два винта [5] и снеми двухсторонее устройство [6].
