4. Как использовать секцию регулировки
Использование раздела регулировки • "Регулировка/Настройка" содержит подробную информацию о параметрах регулировки и процедурах для данного аппарата.
• В разделе "Регулировка/Настройка" значения по умолчанию обозначены символом "★".
Перед попыткой решить проблему клиента необходимо выполнить следующие предварительные проверки. Убедитесь, что:
• Напряжение питания соответствует спецификациям.
• Питание надлежащим образом заземлено.
• Машина не использует один источник питания с другими устройствами, потребляющими большой ток прерывисто (например, лифт и кондиционер, генерирующие электрические помехи).
• Место установки соответствует требованиям: отсутствие высокой температуры, высокой влажности, прямых солнечных лучей; надлежащая вентиляция и выравненность поверхности.
• Оригинал не имеет проблем, которые могут вызвать дефектное изображение.
• Плотность выбрана правильно.
• Стекло сканера, щелевое стекло или связанные детали не загрязнены.
• Используется правильная бумага для печати.
• Узлы, детали и расходные материалы, используемые для печати (разработчик, печатный барабан и т.д.), надлежащим образом пополнены и заменены по достижении конца срока службы.
• Перед началом процедур обслуживания отключите кабель питания машины от сети.
• Если необходимо обслуживать машину при включенном питании, проявляйте особую осторожность, чтобы не попасть в кабели сканера или шестерни узла экспозиции.
• Проявляйте особую осторожность при работе с термоузлом, который может быть чрезвычайно горячим.
• Узел проявки создает сильное магнитное поле. Держите часы и измерительные приборы на расстоянии.
• Не допускайте повреждения печатного барабана (PC Drum) инструментом или подобными предметами.
• Не касайтесь выводов микросхемы голыми руками.
5. Проверка датчиков
• Для простой и безопасной проверки датчиков на работоспособность данные, применяемые к IC на плате, можно проверить на панели при основном блоке в режиме ожидания (включая условия замятия, неисправности и отказа закрытия).
• Для отображения МЕНЮ ОБСЛУЖИВАНИЯ см. раздел «Регулировка/Установка» в руководстве обслуживания основного узла.
Выберите [PRINT] и нажмите клавишу Menu/Select.
Информация датчика будет отображена как «SENSOR INFORMATION 3» в шестнадцатеричном формате на печатной странице информации элемента.
Проверьте статус датчика согласно приведенной ниже таблице распределения битов.

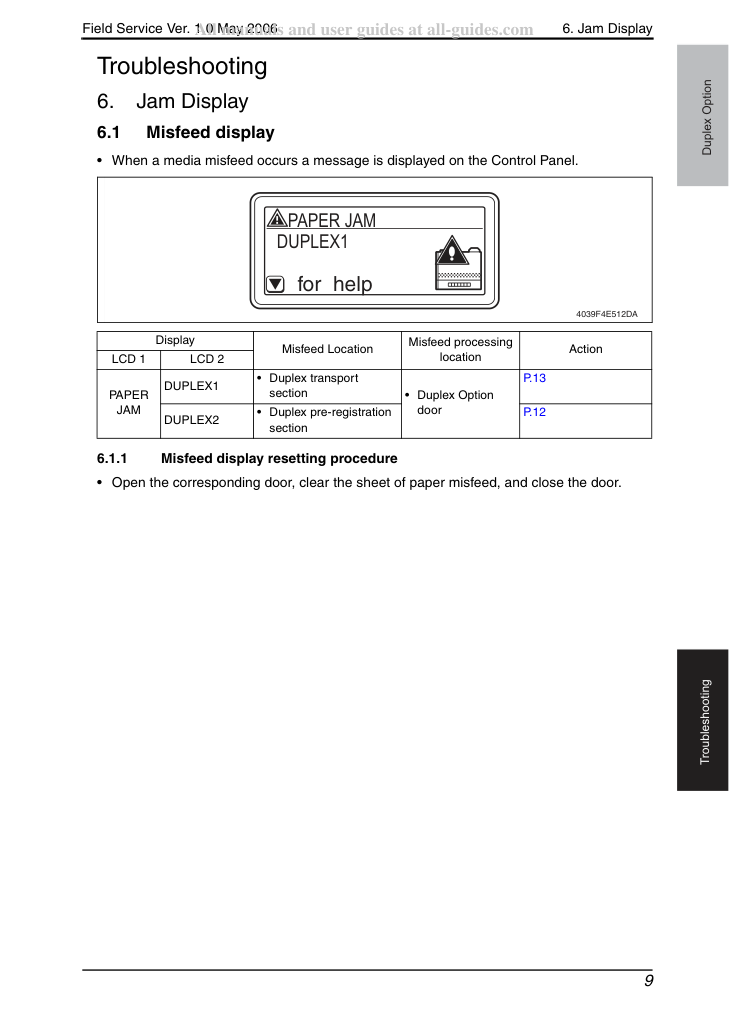

6. Отображение замятия
• Когда происходит замятие бумаги, на панели управления отображается сообщение.
• Откройте соответствующую дверь, извлеките замятую бумагу и закройте дверь.
6. Отображение замятия
6. Отображение замятия
• При возникновении замятия бумаги сначала выполните следующие пункты первоначальной проверки.
Бумага не скручена, не волнистая и не влажная?
Проинструктируйте пользователя о правильных процедурах хранения бумаги.
Присутствует ли посторонний предмет вдоль пути подачи бумаги, или путь подачи деформирован или изношен?
Очисти путь прохода бумаги и замени при необходимости.
Разделители бумаги (Paper Separator Fingers) не загрязнены, не деформированы и не износились?
Очистите или замените неисправный палец разделителя бумаги.
Являются ли валики/ролики грязными, деформированными или изношенными?
Очистите или замените неисправный ролик (roller).
Находятся ли боковой упор (Edge Guide) и задний упор (Trailing Edge Stop) в правильном положении для размещения бумаги?
Работают ли актуаторы (actuator) правильно?
Исправьте или замените неисправный актуатор (actuator).
6. Отображение замятия
Обнаружение замятия в секции предварительной регистрации двухстороннего устройства Датчик регистрационного ролика (PC1) не заблокирован даже по истечении заданного периода времени после начала последовательности подачи бумаги двухстороннего устройства.
Секция регистрации Обнаружение замятия при разворотной регистрации петли Время подъема нагрузки для регистрации наступает раньше, чем для образования петли перед регистрационным роликом при предварительной подаче.
6. Отображение замятия

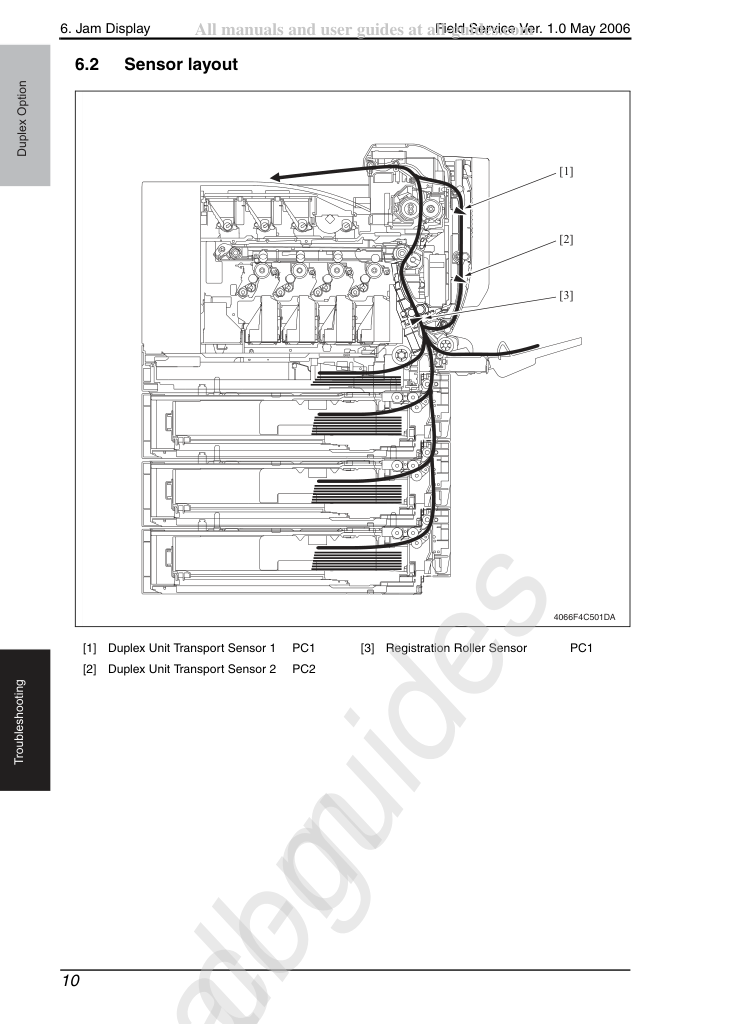

Обнаружение замятия в секции транспорта двухстороннего устройства Датчик транспорта двухстороннего устройства 2 (PC2) не заблокирован даже по истечении установленного периода времени после блокировки датчика транспорта двухстороннего устройства 1 (PC1) бумагой.
Датчик транспорта двухстороннего устройства 1 (PC1) не разблокирован даже по истечении установленного периода времени после блокировки датчика транспорта двухстороннего устройства 1 (PC1) бумагой.
Датчик транспорта двухстороннего устройства 2 (PC2) не разблокирован даже по истечении установленного периода времени после блокировки датчика транспорта двухстороннего устройства 2 (PC2) бумагой.
Обнаружение остатков бумаги в секции транспорта двухстороннего устройства Датчик транспорта двухстороннего устройства 1 (PC1) или датчик транспорта двухстороннего устройства 2 (PC2) заблокированы при установке главного выключателя питания в положение ON, открытии и закрытии двери или крышки, либо при сбросе замятия или неисправности.
6. Отображение замятия
