2. Периодическая проверка
Откройте дверцу вертикального транспорта.
Снимите два фиксатора [1] и снимите вертикальную дверцу транспортировки [2].
Снимите два винта [3] и снимите крышку обработки замятия [4].
• Убедитесь в положении майлара при установке крышки обработки замятия.
2. Периодическая проверка

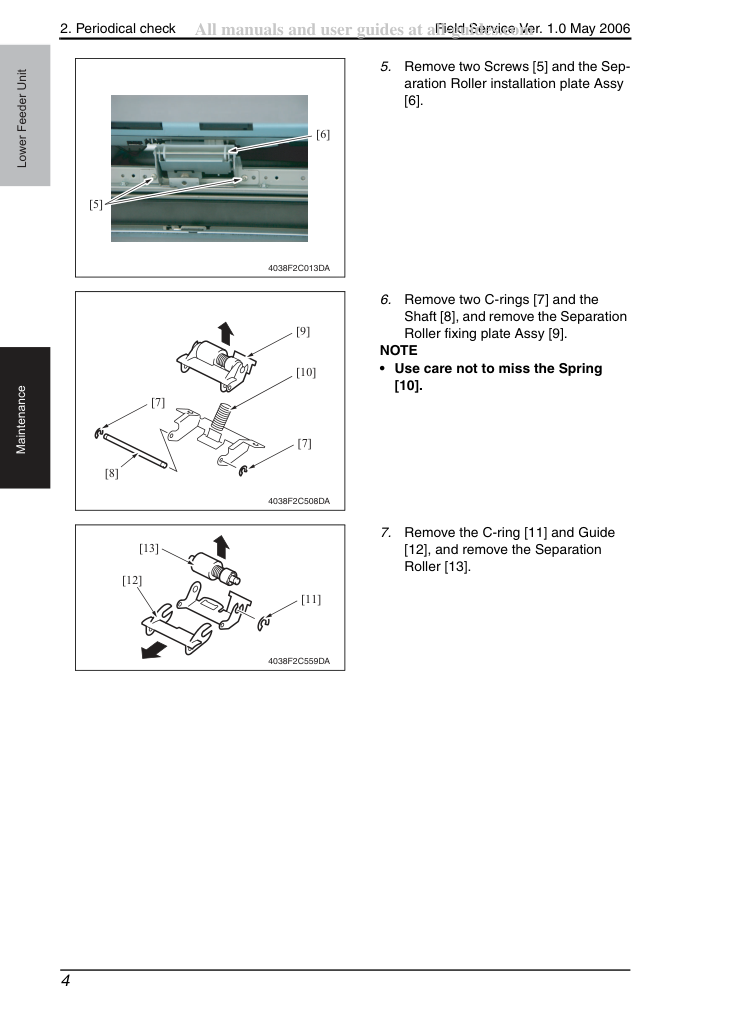

Снимите два винта [5] и узел установочной пластины сепаратора [6].
Снимите два стопорных кольца [7] и вал [8], снимите узел крепежной пластины сепаратора [9].
• Будьте внимательны, чтобы не потерять пружину [10].
Снимите стопорное кольцо [11] и направляющую [12], снимите сепаратор [13].
2. Периодическая проверка
Снимите узел установочной пластины сепаратора.
Снимите два винта [1] и снимите правую заднюю крышку [2].
Снимите винт [4] и снимите армирующую пластину [5].
2. Периодическая проверка

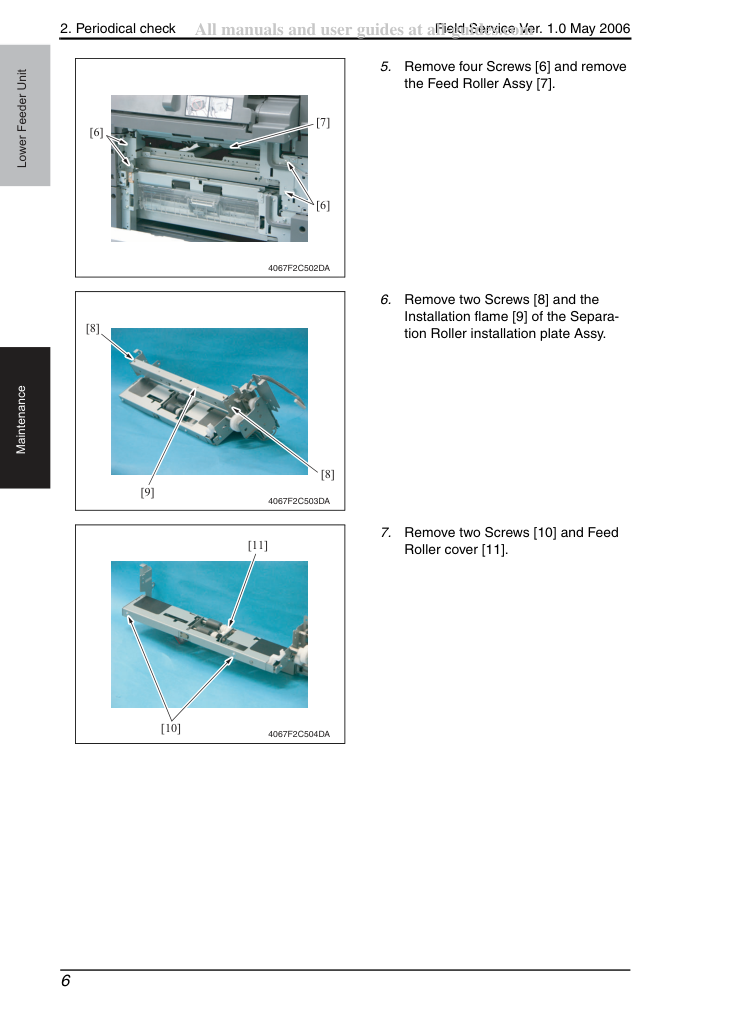

Снимите четыре винта [6] и снимите узел подающего ролика [7].
Снимите два винта [8] и монтажный каркас [9] узла установочной пластины сепаратора.
Снимите два винта [10] и крышку подающего ролика [11].
2. Периодическая проверка
Снимите стопорное кольцо [12] и втулку [13].
Снимите стопорное кольцо [15] и шестерню [16], одновременно выдвигая узел вала [14] в направлении, указанном на левой схеме.
10. Снимите стопорное кольцо [17] и втулку
[18], снимите узел вала [19].
2. Периодическая проверка

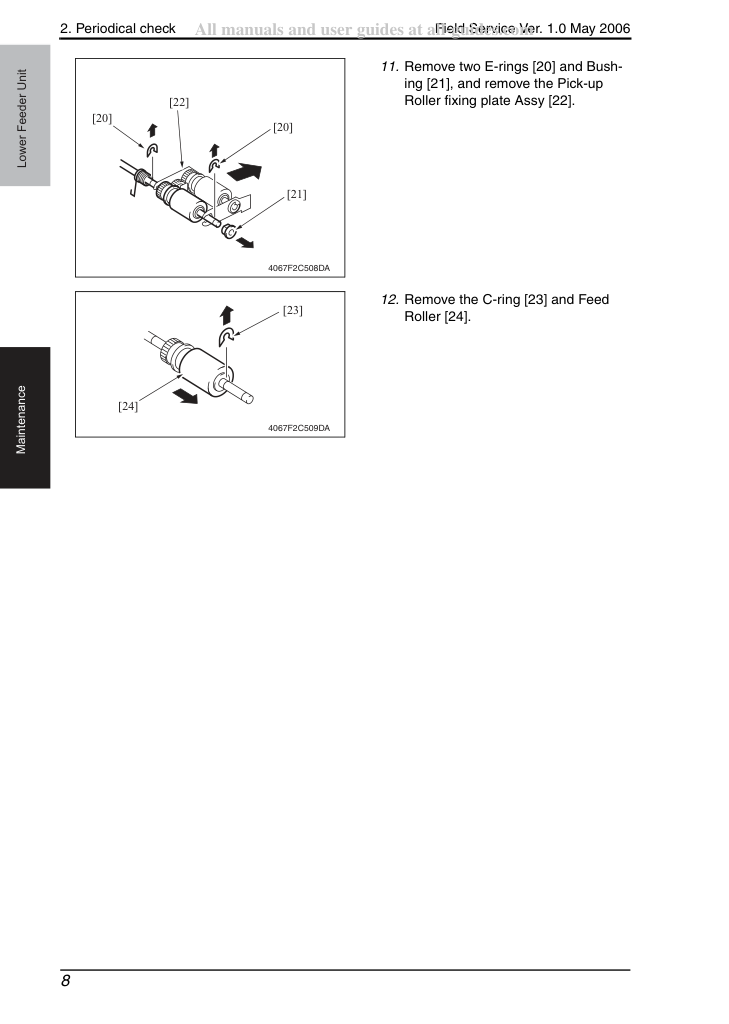

11. Снимите два стопорных кольца [20] и втулку
[21], снимите узел крепежной пластины ролика захвата [22].
12. Снимите стопорное кольцо [23] и подающий
2. Периодическая проверка
Снимите узел установочной пластины сепаратора.
Снимите два винта [1] и снимите правую заднюю крышку [2].
Снимите винт [4] и снимите армирующую пластину [5].
2. Периодическая проверка

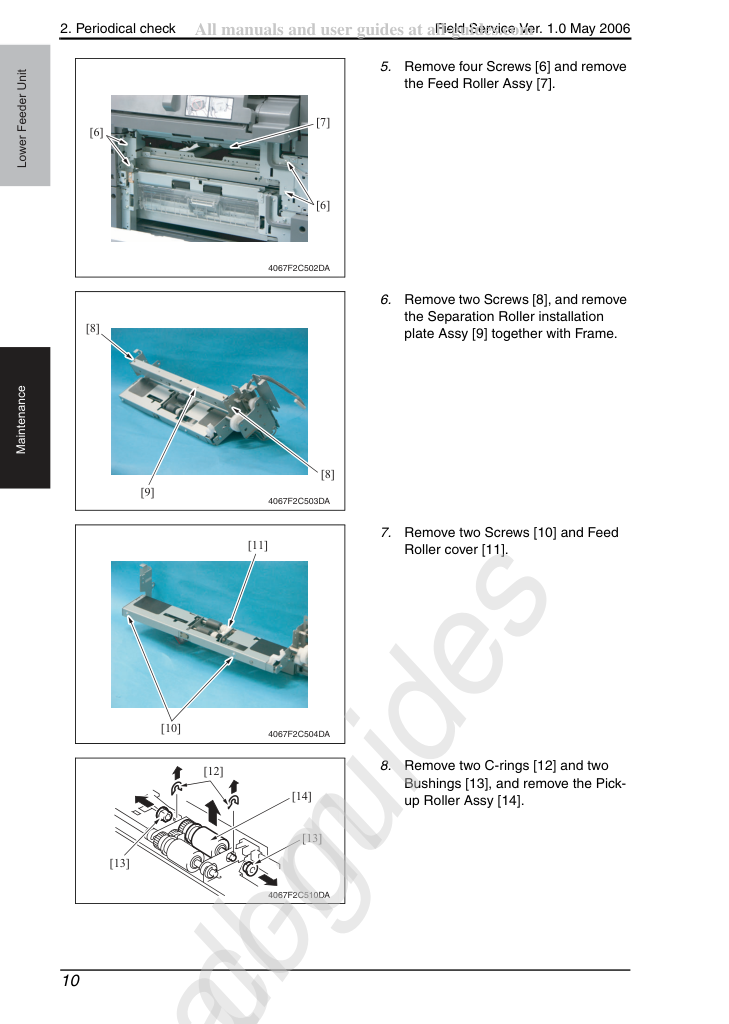

Снимите четыре винта [6] и снимите узел подающего ролика [7].
Снимите два винта [8] и снимите узел установочной пластины сепаратора [9] вместе с каркасом.
Снимите два винта [10] и крышку подающего ролика [11].
Снимите два стопорных кольца [12] и две втулки [13], снимите узел ролика захвата [14].
2. Периодическая проверка
Отогните стопорное кольцо [15] и снимите ролик захвата [16].
