3. Прочее
A. Винты, покрытые синей или зеленой краской • На некоторые винты нанесена синяя или зеленая краска для предотвращения их ослабления.
• Как правило, винты, покрытые синей или зеленой краской, не должны демонтироваться или ослабляться.
• Не удаляйте и не ослабляйте красные винты на месте. Также следует отметить, что если для одной детали используется два или более винтов, только один винт может быть отмечен красной краской.
C. Переменные резисторы на плате ПРИМЕЧАНИЕ • Не регулируйте переменные резисторы на платах, для которых не предусмотрены инструкции регулировки в разделе Регулировка/Настройка.
Снятие PWB Внимание • При снятии платы управления или другого электрического компонента обратитесь к разделу «МЕРЫ БЕЗОПАСНОСТИ И ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ» и выполните соответствующие процедуры снятия.
• В приведенных ниже процедурах снятия опущено удаление разъемов и винтов крепления держателя печатной платы или самой печатной платы.
• Когда абсолютно необходимо касаться микросхем и других электрических компонентов на плате, обязательно заземлите ваше тело.
3. Прочее
3. Прочее

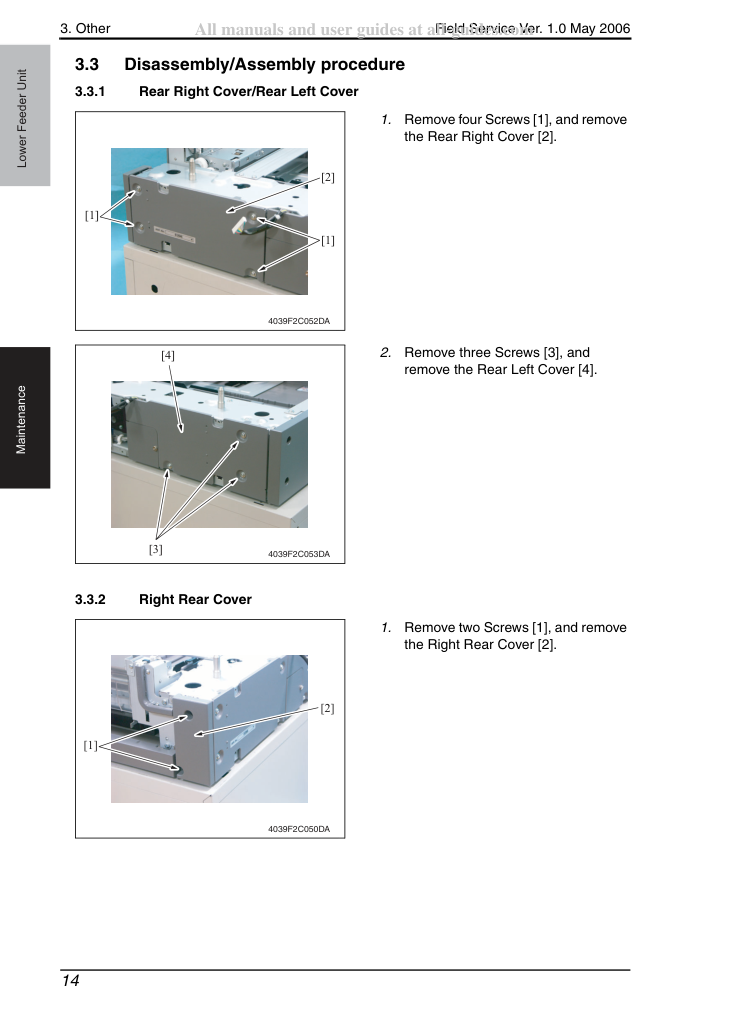

Снимите четыре винта [1] и снимите заднюю правую крышку [2].
Снимите три винта [3] и снимите заднюю левую крышку [4].
Снимите два винта [1] и снимите правую заднюю крышку [2].
3. Прочее
Снимите винт [1] и снимите металлическую глухую пластину [2].
Снимите жгут [4] с двух кабельных скоб [3].
Снимите все Разъемы на Control Board.
3. Прочее
Снимите четыре винта [5] и снимите плату управления [6].
Снимите винт [1] и снимите металлическую глухую пластину [2].
Снимите жгут [4] с крайней крышки [3].
3. Прочее

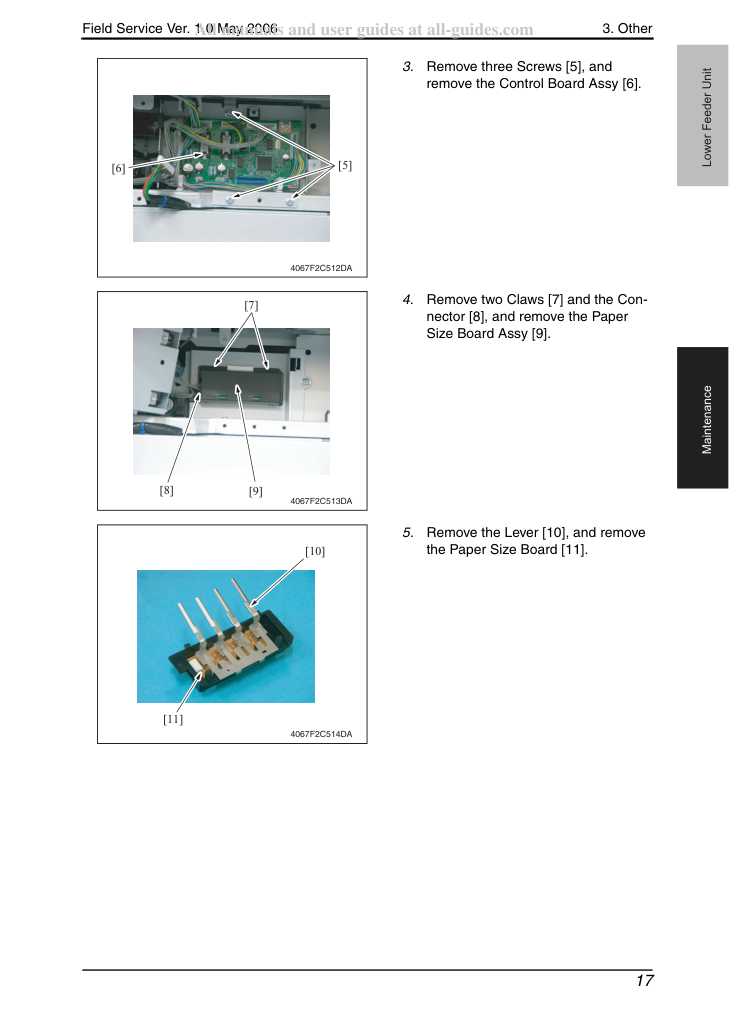

Снимите три винта [5] и снимите узел платы управления [6].
Снимите два фиксатора [7] и разъем [8], снимите узел платы определения размера бумаги [9].
Снимите рычаг [10] и снимите плату определения размера бумаги [11].
3. Прочее

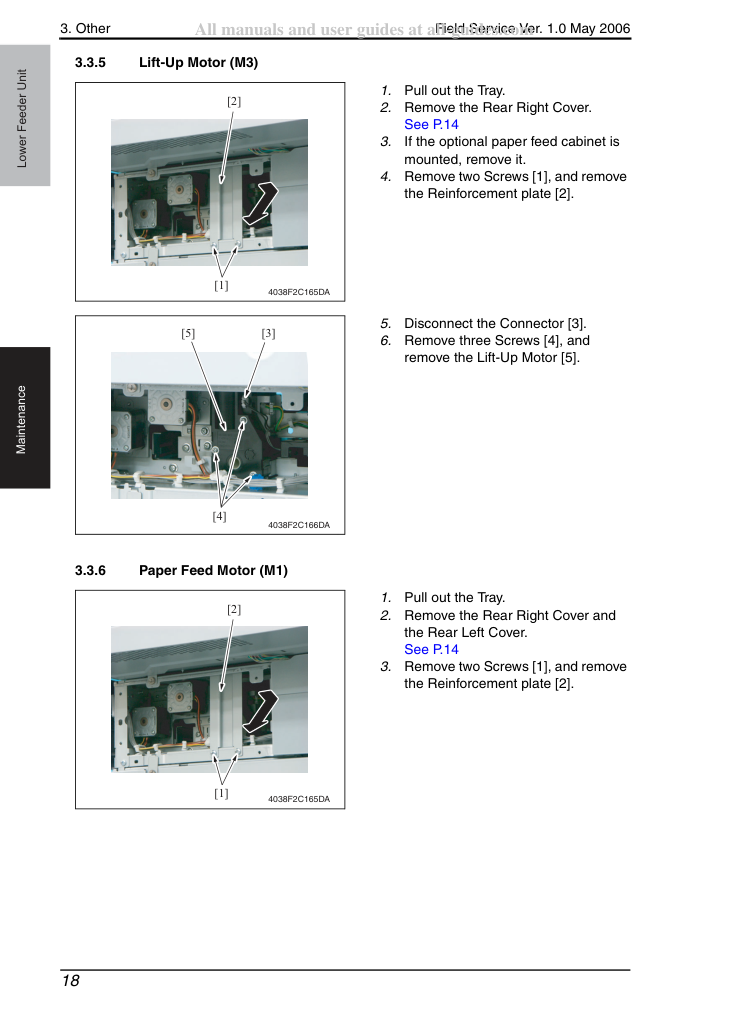

Если установлен дополнительный шкаф подачи бумаги, снимите его.
Снимите два винта [1] и снимите пластину усиления [2].
Снимите три винта [4] и снимите двигатель подъема [5].
Снимите заднюю правую крышку и заднюю левую крышку.
Снимите два винта [1] и снимите пластину усиления [2].
3. Прочее

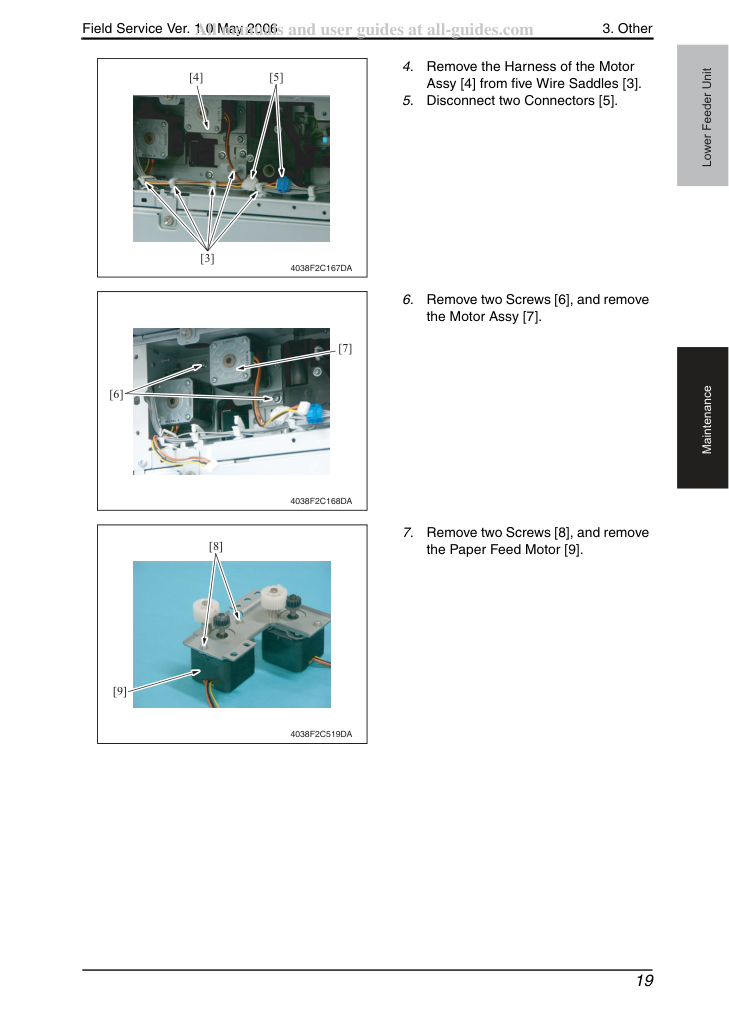

Отсоедините жгут узла двигателя [4] от пяти кабельных седел [3].
Снимите два винта [6] и снимите узел двигателя [7].
Снимите два винта [8] и снимите двигатель подачи бумаги [9].
3. Прочее

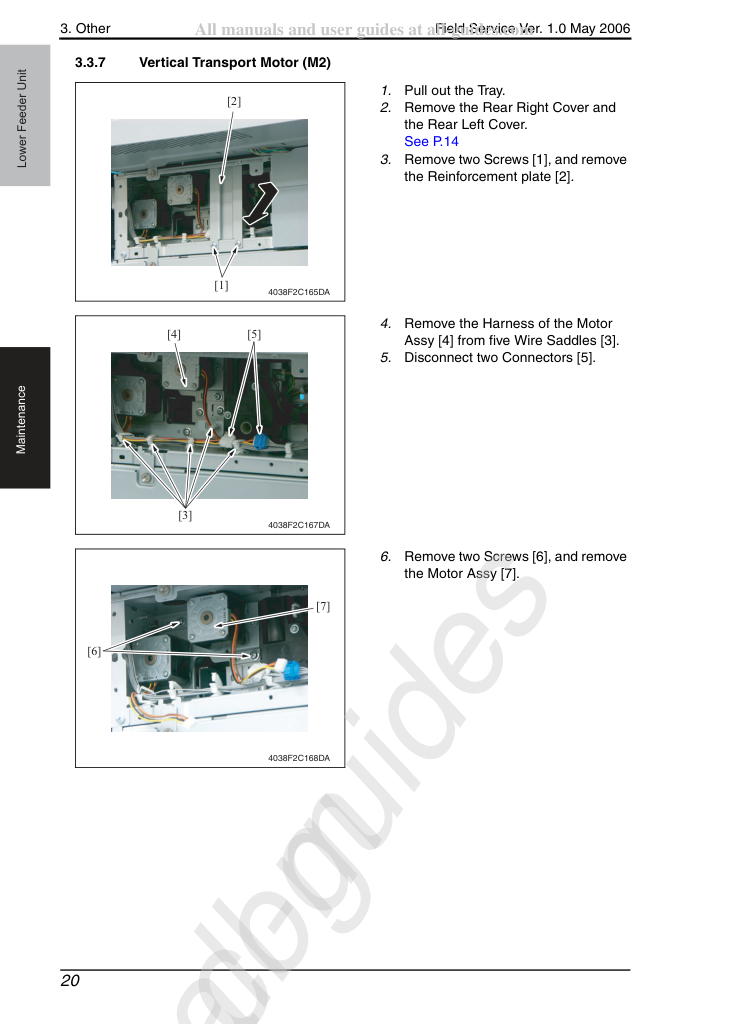

Снимите заднюю правую крышку и заднюю левую крышку.
Снимите два винта [1] и снимите пластину усиления [2].
Отсоедините жгут узла двигателя [4] от пяти кабельных седел [3].
Снимите два винта [6] и снимите узел двигателя [7].
3. Прочее
Снимите два винта [8] и снимите двигатель вертикального транспорта [9].
3. Прочее
• Спирт, указанный в процедуре очистки, представляет собой изопропиловый спирт.
Откройте дверцу вертикального транспорта.

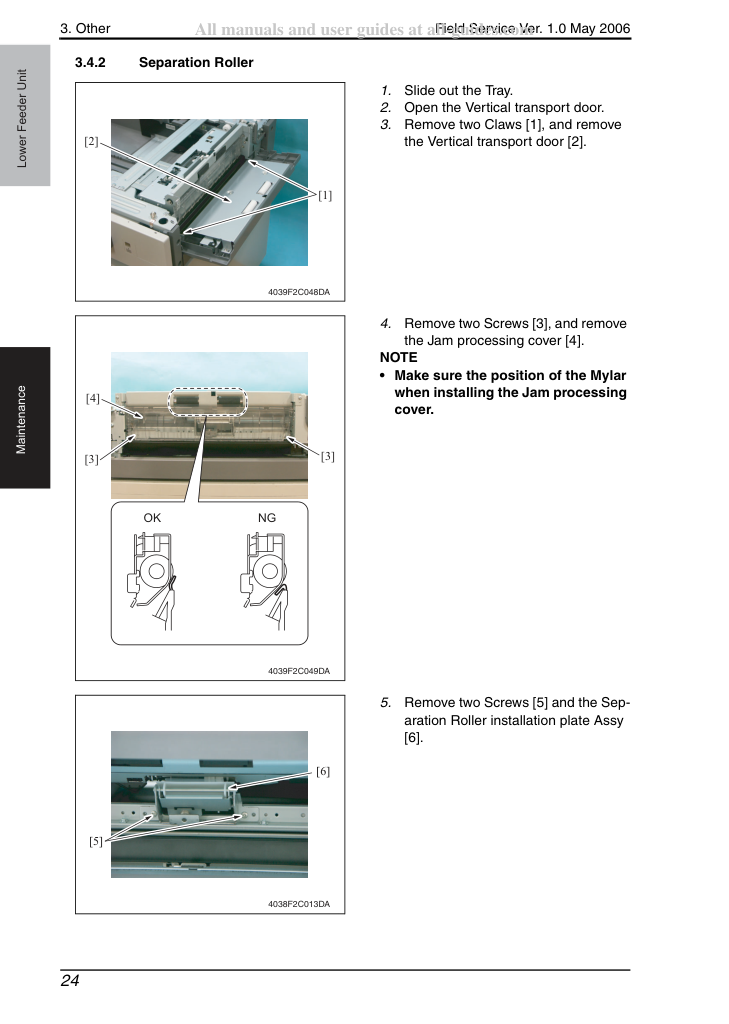

Снимите два фиксатора [1] и снимите вертикальную дверцу транспортировки [2].
Снимите два винта [3] и снимите крышку обработки замятия [4].
• Убедитесь в положении майлара при установке крышки обработки замятия.
3. Прочее
Снимите два винта [5] и узел установочной пластины сепаратора [6].
Мягкой тканью, смоченной спиртом, протрите ролик подачи [7] и ролик захвата [8].
3. Прочее
Откройте дверцу вертикального транспорта.
Снимите два фиксатора [1] и снимите вертикальную дверцу транспортировки [2].
Снимите два винта [3] и снимите крышку обработки замятия [4].
• Убедитесь в положении майлара при установке крышки обработки замятия.
Снимите два винта [5] и узел установочной пластины сепаратора [6].
3. Прочее

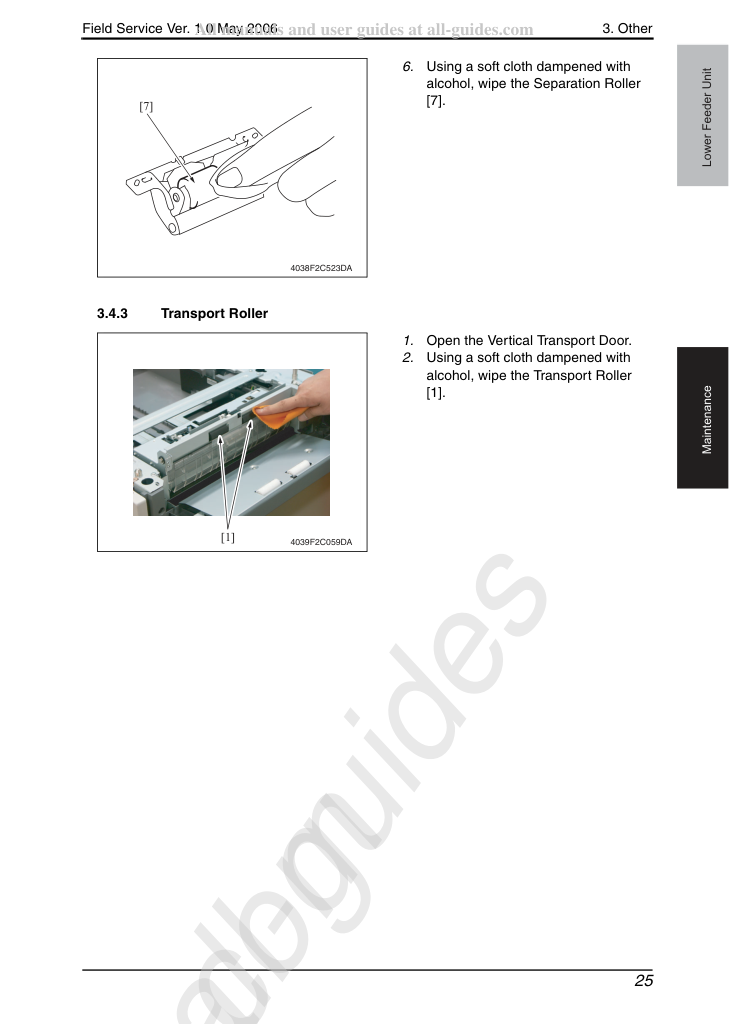

Мягкой тканью, смоченной спиртом, протрите ролик разделения [7].
Откройте дверь вертикального транспорта.
Мягкой тканью, смоченной спиртом, протрите ролик транспорта [1].
