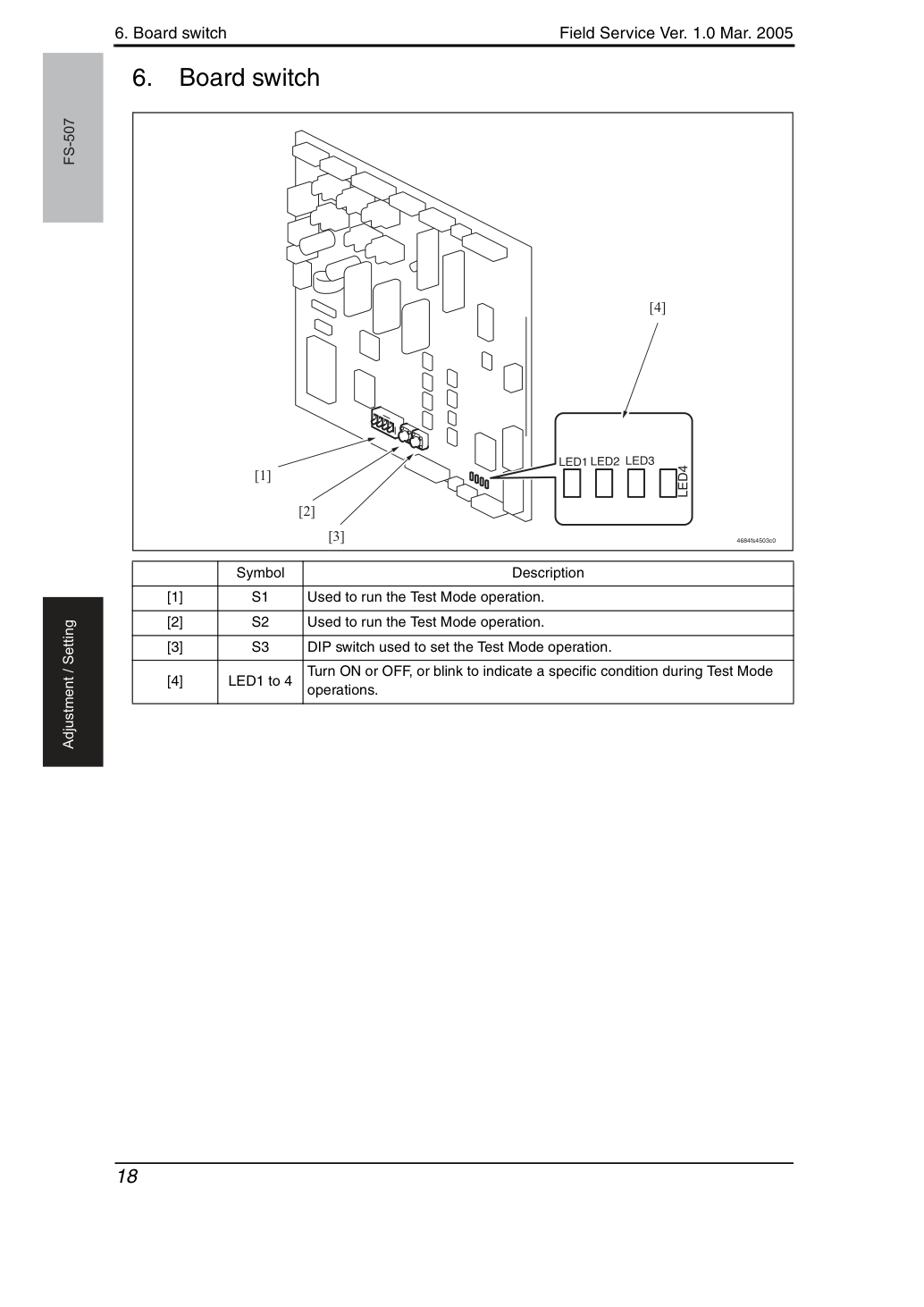

6. Выключатель платы
Используется для запуска операции тестового режима.
Используется для запуска операции тестового режима.
DIP-переключатель, используемый для установки операции тестового режима.
LED1–4 Включаются, выключаются или мигают для указания определённого состояния во время операций тестового режима.
7. Тестовый режим
Выключите главный выключатель питания основного блока.
Включите главный выключатель питания основного блока.
Финишер переключается на соответствующую операцию тестового режима.
• Установите все ключи DIP-переключателя в их исходные положения и выключите, затем включите главный выключатель питания основного блока.
• Всякий раз при замене блока управления (PWB-A FN) отметьте исходные положения всех ключей DIP-переключателя. После завершения процедуры замены обязательно установите все ключи DIP-переключателя на новом блоке управления (PWB-A FN) в их исходные положения.
7. Тестовый режим
7. Тестовый режим

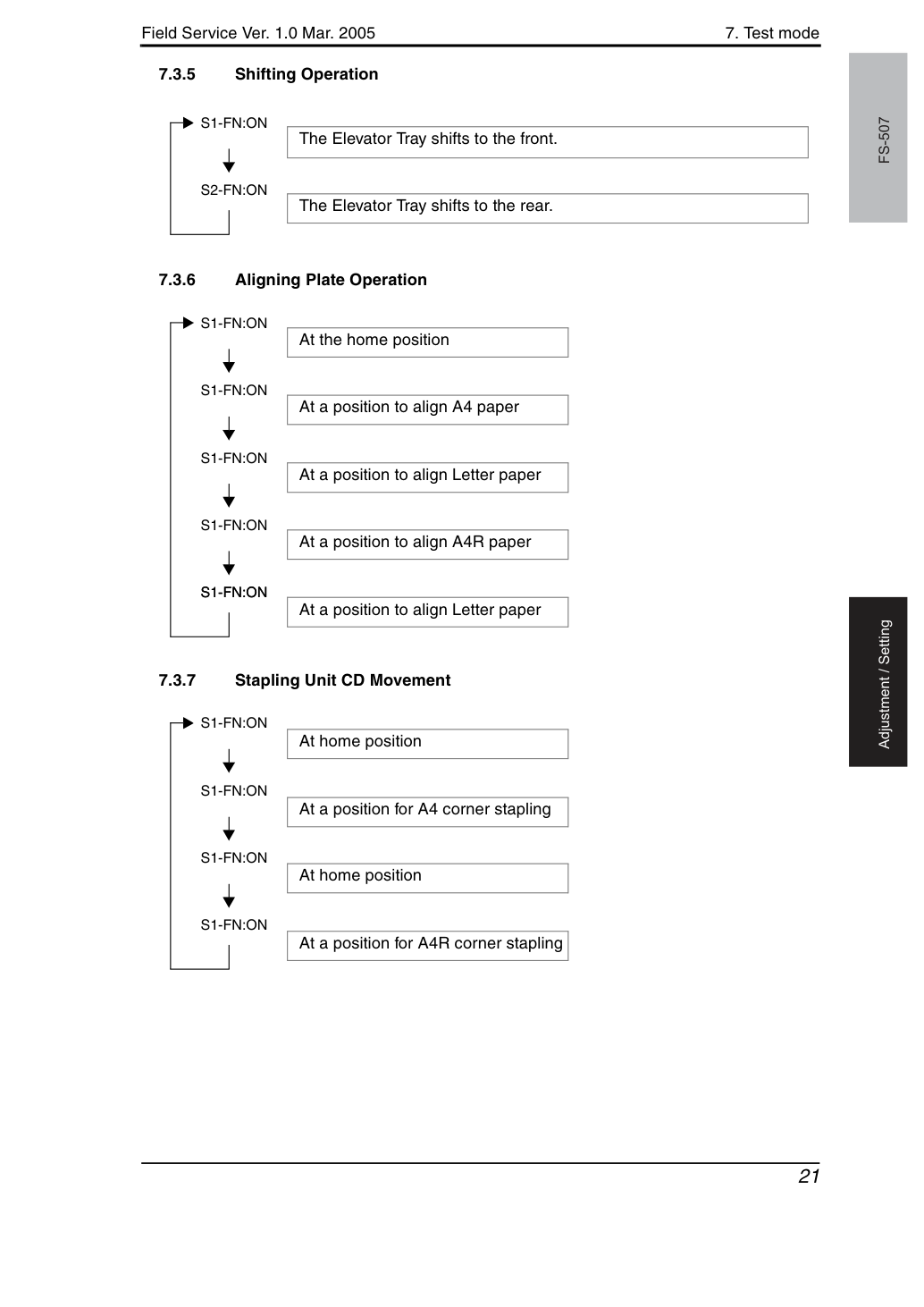

S1-FN:ON S2-FN:ON Лоток подачи (Elevator Tray) смещается вперед.
Лоток подачи (Elevator Tray) смещается назад.
7. Тестовый режим

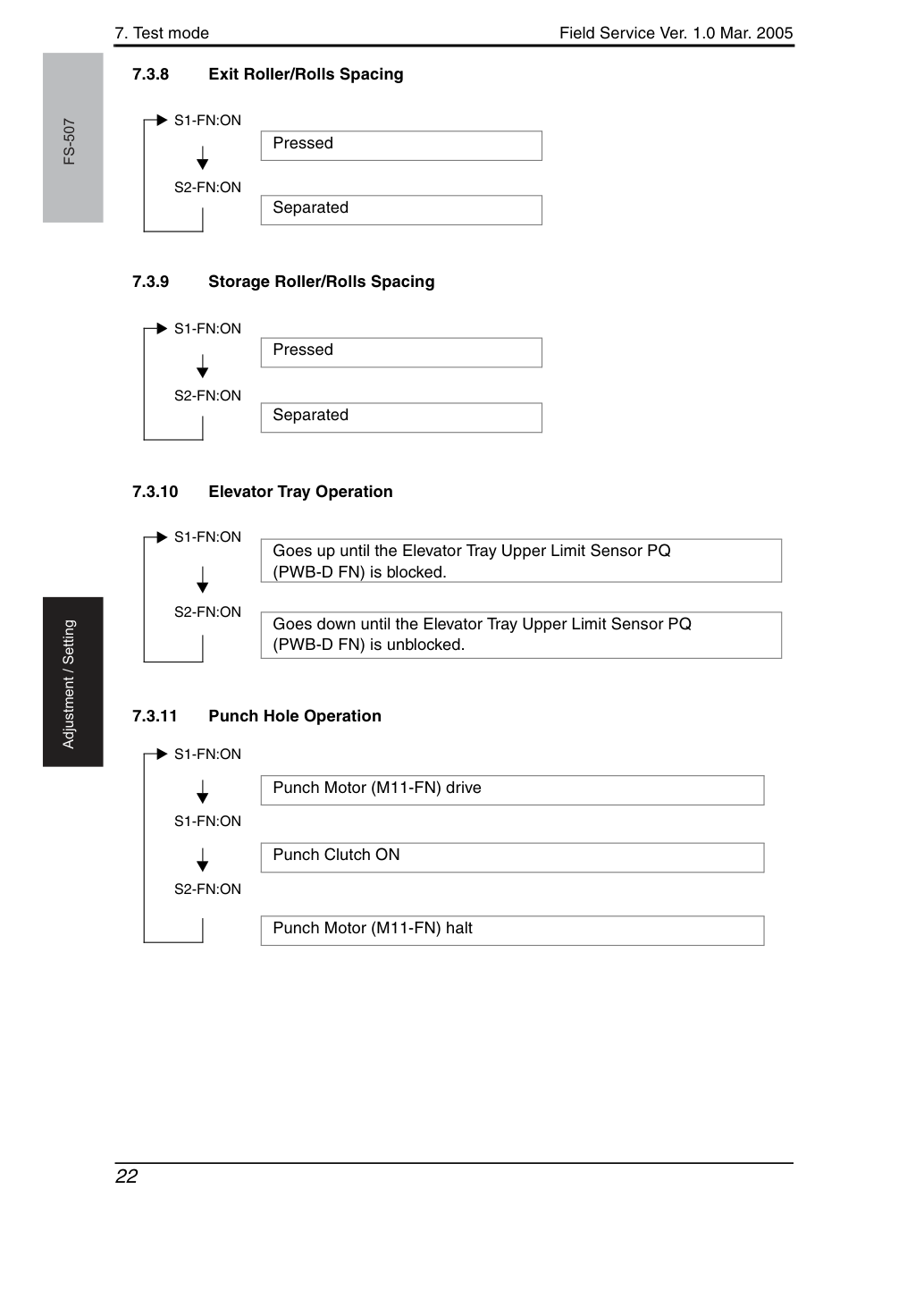

S1-FN:ON S2-FN:ON Нажато Разделено S1-FN:ON S2-FN:ON Нажато Разделено S1-FN:ON S2-FN:ON Поднимается до блокировки датчика верхнего предела лотка подачи (Elevator Tray Upper Limit Sensor PQ) (PWB-D FN).
Опускается до разблокировки датчика верхнего предела лотка подачи (Elevator Tray Upper Limit Sensor PQ) (PWB-D FN).
