3. Как использовать раздел регулировки
Использование раздела регулировки • "Регулировка/Настройка" содержит подробную информацию о параметрах регулировки и процедурах для данного аппарата.
• На протяжении всего раздела «Регулировка/Установка» значения по умолчанию выделены полужирным шрифтом.
• Перед попыткой решить проблему клиента должны быть выполнены следующие предварительные проверки. Проверьте наличие:
Напряжение питания соответствует спецификациям.
Питание надлежащим образом заземлено.
Аппарат не использует источник питания совместно с другими устройствами, потребляющими большой ток прерывисто (например, лифты и кондиционеры, которые создают электромагнитные помехи).
Место установки является надлежащим с точки зрения окружающей среды: высокая температура, высокая влажность, прямой солнечный свет, вентиляция и т.д.; горизонтальность места установки.
Оригинал не имеет проблем, которые могут вызвать дефект изображения.
Плотность выбрана корректно.
Стекло оригинала, щелевое стекло или связанные детали чистые.
Используется правильная бумага для печати.
Узлы, детали и расходные материалы, используемые для печати (проявитель, печатный барабан (PC Drum) и т.д.), надлежащим образом пополнены и заменены при достижении конца срока службы.
10. Тонер не заканчивается.
Обязательно отключите кабель питания машины перед началом процедур обслуживания.
Если обслуживание аппарата при ВКЛЮЧЕННОМ питании неизбежно, соблюдайте максимальную осторожность, чтобы не попасть в кабели сканера или шестерни узла экспонирования (Exposure Unit).
Соблюдайте особую осторожность при работе с термоузлом (Fusing Unit), который может быть чрезвычайно горячим.
Узел проявления (Developing Unit) имеет сильное магнитное поле. Держите часы и измерительные приборы подальше от него.
Соблюдайте осторожность, чтобы не повредить печатный барабан (PC Drum) инструментом или аналогичным предметом.
Не трогайте контакты IC голыми руками.
4. Проверка датчика
• Для простой и безопасной проверки датчиков на работоспособность данные, применяемые к IC на плате, можно проверить на панели при основном блоке в режиме ожидания (включая условия замятия, неисправности и отказа закрытия).
Вызовите Service Mode на экран.
Для подробной информации об отображении экрана Service Mode см. руководство по обслуживанию основного блока (Adjustment/Setting).
Нажмите клавишу «Подтверждение состояния».
• Это только типичный экран, который может отличаться от экранов отдельных основных блоков.
4. Проверка датчика
5. Механическая регулировка
Загрузите в лоток 1 бумагу формата A4.
Нажмите «Finishing» на основном экране.
Поместите оригинал A4 (допускается чистая бумага) на лоток оригиналов и нажмите клавишу Start.
Сложите копию-образец, выведённую из машины, пополам и проверьте совпадение отверстий пробивки.
Если результат не соответствует установленному диапазону, отрегулируйте положение отверстий пробивки.
Откройте верхнюю крышку [1] и ослабьте установочный винт направляющей пластины пробивки [2].
Перемещайте зелёный рычаг [3] вперёд и назад для регулировки отверстий пробивки.
Создайте ещё один лист копии-образца [1] для проверки совпадения отверстий пробивки.
5. Механическая регулировка
Ослабьте винт [1], фиксирующий соленоид в положении.
Перемещайте соленоид [2] вверх и вниз и опускайте рычаг [3] вниз. При этом найдите положение, при котором зазор в точке A составляет 0,5 мм или менее. Затем затяните винт [1].
Ослабьте винт [1], фиксирующий соленоид в положении.
Перемещайте соленоид [2] влево или вправо и, когда размер B составляет 3,6 мм, затяните винт [1].
Ослабьте винт [1], фиксирующий соленоид в положении.
Перемещайте соленоид [2] влево или вправо и, когда размер C составляет 4,0 мм, затяните винт [1].
Переместите монтажный кронштейн [2] и затяните винт [1] так, чтобы центр винта [1] в верхней правой части располагался в отмеченной позиции [3] монтажного кронштейна [2].
5. Механическая регулировка

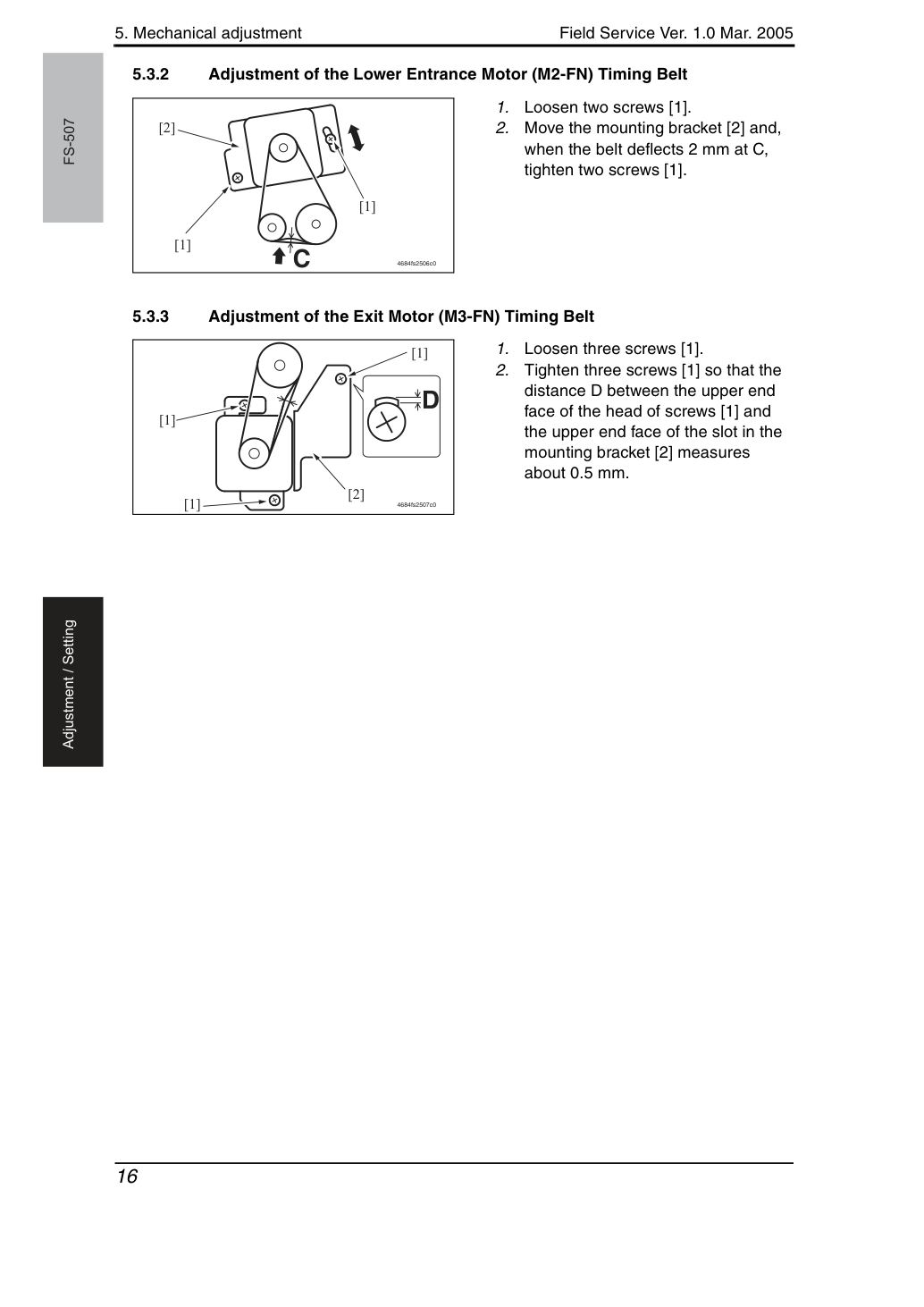

Переместите монтажный кронштейн [2] и, когда ремень прогибается на 2 мм в точке C, затяните два винта [1].
Затяните три винта [1] так, чтобы расстояние D между верхней торцевой поверхностью головки винтов [1] и верхней торцевой поверхностью паза в монтажном кронштейне [2] составляло примерно 0,5 мм.
5. Механическая регулировка

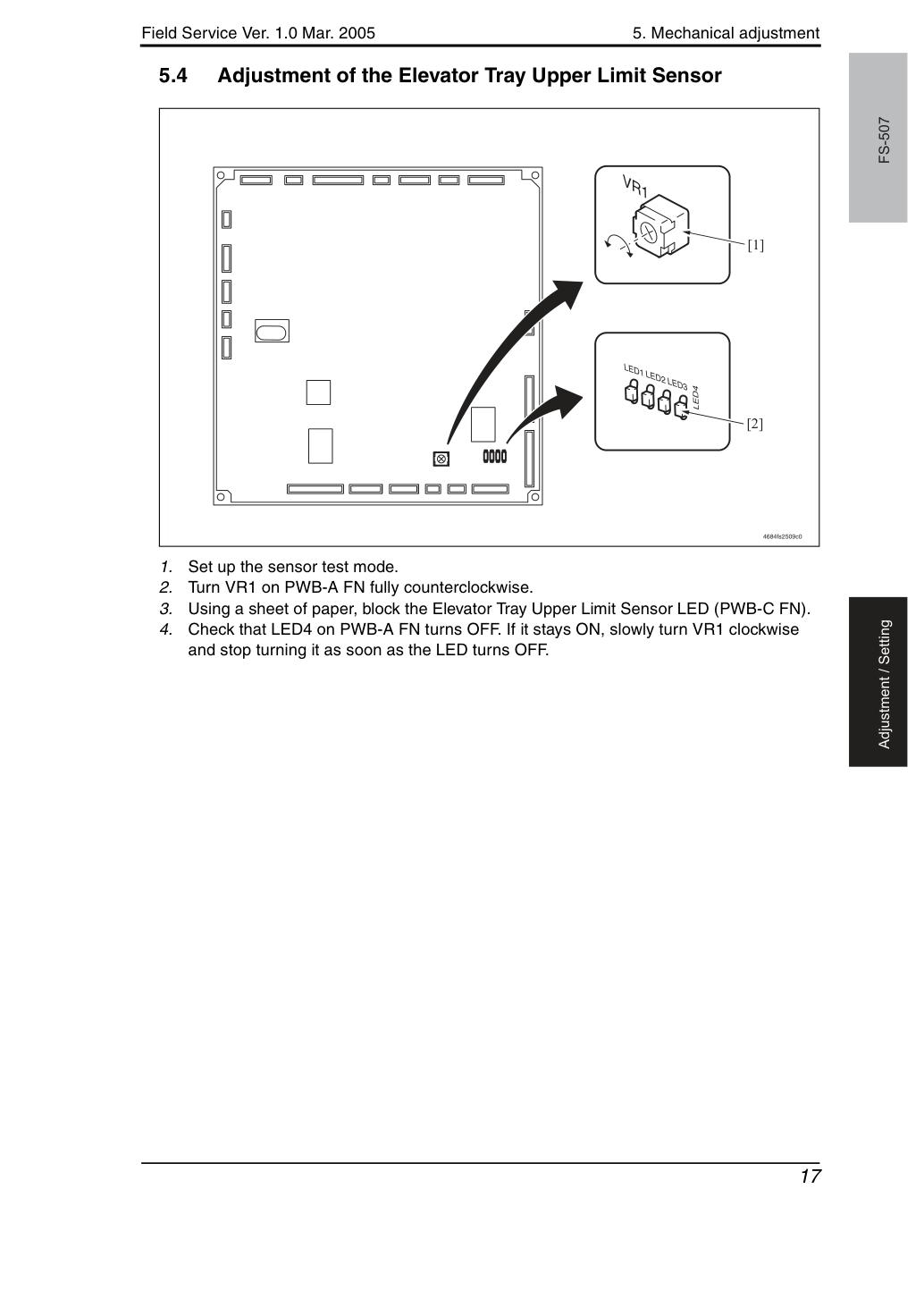

Полностью поверните VR1 на PWB-A FN против часовой стрелки.
Используя лист бумаги, закройте светодиод датчика верхнего предела лотка подъёма (PWB-C FN).
Проверьте, что светодиод LED4 на PWB-A FN выключится. Если он остаётся включённым, медленно поворачивайте VR1 по часовой стрелке и прекратите вращение сразу же после выключения светодиода.
