7. Отображение замятия
• При возникновении неправильной подачи на сенсорной панели главного устройства отображаются сообщение, место неправильной подачи "Мигание" и местоположение бумаги "Свечение".
• Откройте соответствующую дверь, извлеките замятую бумагу и закройте дверь.
7. Отображение замятия
7. Отображение замятия
• При возникновении замятия бумаги сначала выполните следующие пункты первоначальной проверки.
Бумага не скручена, не волнистая и не влажная?
Проинструктируйте пользователя о правильных процедурах хранения бумаги.
Присутствует ли посторонний предмет вдоль пути подачи бумаги, или путь подачи деформирован или изношен?
Очистите и при необходимости замените путь подачи бумаги.
Разделители бумаги (Paper Separator Fingers) не загрязнены, не деформированы и не износились?
Очистите или замените неисправный разделитель бумаги (Paper Separator Finger).
Являются ли валики/ролики грязными, деформированными или изношенными?
Очистите или замените неисправный ролик (roller).
Находятся ли боковой упор (Edge Guide) и задний упор (Trailing Edge Stop) в правильном положении для размещения бумаги?
Работают ли актуаторы (actuator) правильно?
Исправьте или замените неисправный актуатор (actuator).
7. Отображение замятия

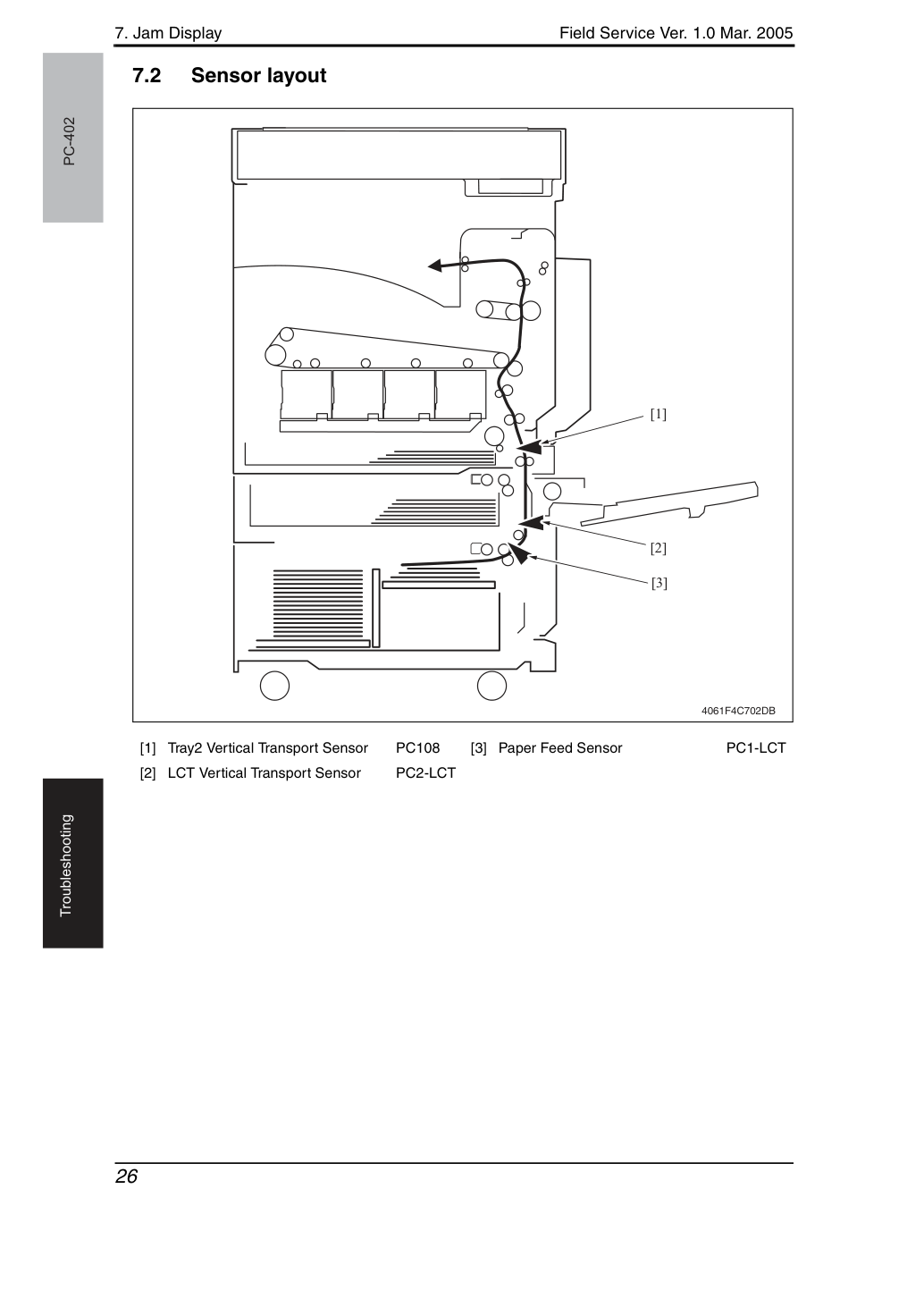

раздел вертикального транспорта/обнаружение замятия Передний край бумаги не блокирует датчик подачи бумаги (PC1-LCT) или датчик вертикального транспорта LCT (PC2-LCT) даже по истечении установленного времени после включения двигателя подачи бумаги (M1-LCT).
Датчик вертикального транспорта лотка 2 (PC108) не блокируется даже после истечения установленного времени после блокировки датчика вертикального транспорта LCT (PC2-LCT) бумагой.
Датчик подачи бумаги (PC1-LCT) не разблокируется даже после истечения установленного времени после блокировки PC1-LCT бумагой.
Датчик вертикального транспорта LCT (PC2-LCT) не разблокируется даже после истечения установленного времени после блокировки PC2-LCT бумагой.
Обнаружение оставшейся бумаги LCT. Датчик вертикального транспорта LCT (PC2-LCT) блокируется при установке главного выключателя питания в положение ВКЛ, открытии и закрытии дверцы или крышки, либо при сбросе замятия или неисправности.
Датчик подачи бумаги (PC1-LCT) блокируется при установке главного выключателя питания в положение ВКЛ, открытии и закрытии дверцы или крышки, либо при сбросе замятия или неисправности.
