4. Как использовать секцию регулировки
Использование раздела регулировки • "Регулировка/Настройка" содержит подробную информацию о параметрах регулировки и процедурах для данного аппарата.
• В этом разделе «Регулировка/Установка» значения по умолчанию указаны знаком « ».
• Перед попыткой решить проблему клиента должны быть выполнены следующие предварительные проверки. Проверьте наличие:
Напряжение питания соответствует спецификациям.
Питание надлежащим образом заземлено.
Аппарат не использует источник питания совместно с другими устройствами, потребляющими большой ток прерывисто (например, лифты и кондиционеры, которые создают электромагнитные помехи).
Место установки является надлежащим с точки зрения окружающей среды: высокая температура, высокая влажность, прямой солнечный свет, вентиляция и т.д.; горизонтальность места установки.
Оригинал не имеет проблем, которые могут вызвать дефект изображения.
Плотность выбрана корректно.
Стекло оригинала, щелевое стекло или связанные детали чистые.
Используется правильная бумага для печати.
Узлы, детали и расходные материалы, используемые для печати (проявитель, печатный барабан (PC Drum) и т.д.), надлежащим образом пополнены и заменены при достижении конца срока службы.
10. Тонер не заканчивается.
Обязательно отключите кабель питания машины перед началом процедур обслуживания.
Если обслуживание аппарата при ВКЛЮЧЕННОМ питании неизбежно, соблюдайте максимальную осторожность, чтобы не попасть в кабели сканера или шестерни узла экспонирования (Exposure Unit).
Соблюдайте особую осторожность при работе с термоузлом (Fusing Unit), который может быть чрезвычайно горячим.
Узел проявления (Developing Unit) имеет сильное магнитное поле. Держите часы и измерительные приборы подальше от него.
Соблюдайте осторожность, чтобы не повредить печатный барабан (PC Drum) инструментом или аналогичным предметом.
Не трогайте контакты IC голыми руками.
5. Проверка датчиков
• Для простой и безопасной проверки датчиков на работоспособность данные, применяемые к IC на плате, можно проверить на панели при основном блоке в режиме ожидания (включая условия замятия, неисправности и отказа закрытия).
Вызовите Service Mode на экран.
Для подробной информации об отображении экрана Service Mode см. руководство по обслуживанию основного блока (Adjustment/Setting).
Нажмите клавишу «Подтверждение состояния».
• Это только типичный экран, который может отличаться от экранов отдельных основных блоков.
5. Проверка датчиков
6. Механическая регулировка
Регулировка позиции эталонной бумаги ПРИМЕЧАНИЕ • Выполни эту регулировку после любой из следующих процедур.
Когда LPH Unit был заменён.
Когда изображение на печати смещено в направлении sub scan.
Когда возникает слабое изображение на передней кромке изображения.
Вызовите Service Mode на экран.
Для подробной информации об отображении экрана Service Mode см. руководство по обслуживанию основного блока (Adjustment/Setting).
Нажми клавишу Start для вывода тест-паттерна.
Измерьте ширину напечатанной контрольной линии A.
Если измеренная ширина A выходит за пределы указанного диапазона, введите значение коррекции.
Произведи ещё один тест-отпечаток и проверь, находится ли ширина A в пределах указанного диапазона.
• Если регулировка не может быть завершена только вводом числового значения, выполни регулировку согласно следующей процедуре.
6. Механическая регулировка

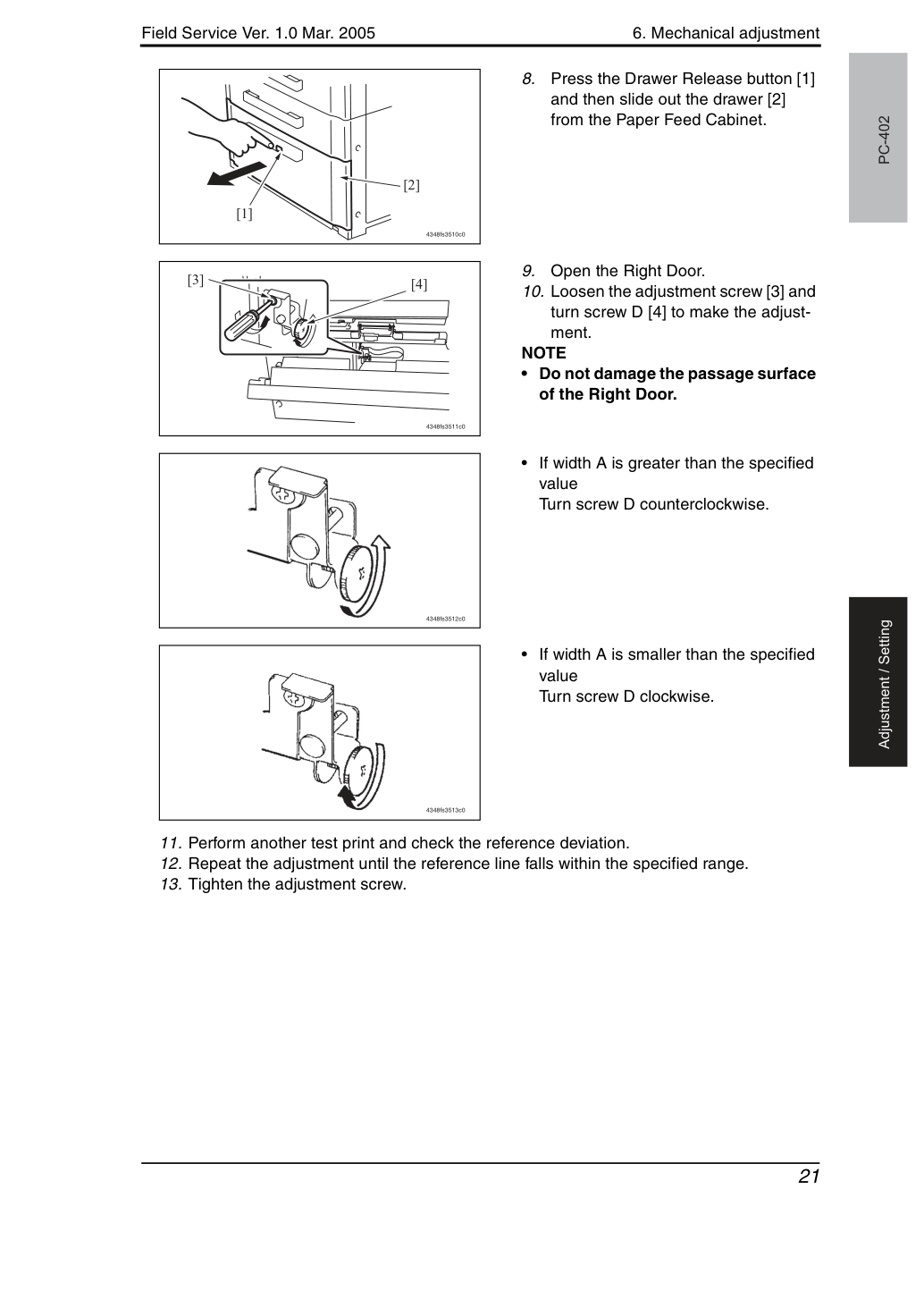

Нажми кнопку освобождения ящика [1], затем выдвини ящик [2] из шкафа подачи бумаги.
10. Ослабь регулировочный винт [3] и
поверни винт D [4] для регулировки.
• Не повреждай поверхность прохода правой двери.
• Если ширина A больше установленного значения, поворачивай винт D против часовой стрелки.
• Если ширина A меньше установленного значения, поворачивай винт D по часовой стрелке.
11. Выполните еще один пробный отпечаток и проверьте отклонение опорной линии.
12. Повторяйте регулировку до тех пор, пока опорная линия не окажется в установленном диапазоне.
13. Затяните регулировочный винт.
6. Механическая регулировка
Вызовите Service Mode на экран.
Для подробной информации об отображении экрана Service Mode см. руководство по обслуживанию основного блока (Adjustment/Setting).
Нажми клавишу Start для вывода тест-паттерна.
Измерьте ширину напечатанной контрольной линии A.
Если измеренная ширина A выходит за пределы указанного диапазона, введите значение коррекции.
Произведи ещё один тест-отпечаток и проверь, находится ли ширина A в пределах указанного диапазона.
Выдвини ящик и снимите его.
Подними главный ящик [1] и снимите два винта [2], крепящие смещающийся лоток.
• При переустановке соблюдай осторожность, так как провод главного ящика легко отсоединяется.
6. Механическая регулировка

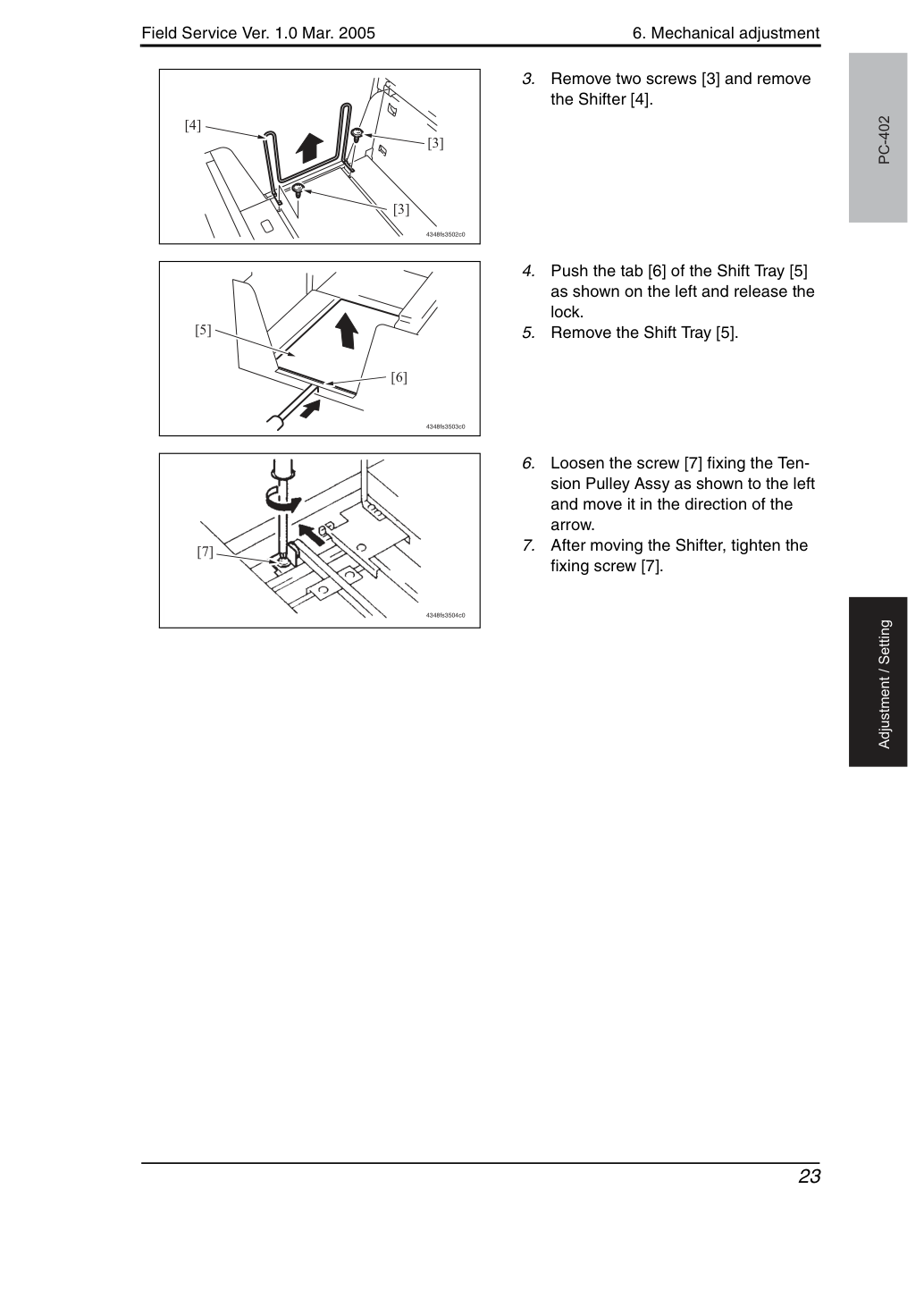

Снимите два винта [3] и снимите смещатель [4].
Нажми на язычок [6] смещающегося лотка [5], как показано слева, и отпусти блокировку.
Ослабь винт [7], крепящий узел натяжного шкива, как показано слева, и переместите его в направлении стрелки.
После перемещения смещателя затяни винт крепления [7].
