Глава «Техническое обслуживание» сервис-мануала Konica Minolta bizhub C450. Ниже — текст этого раздела из оригинального сервис-мануала в переводе на русский. Остальные главы — в оглавлении инструкции, запчасти — в каталоге со схемами и артикулами.
2. Прочее
• Винты, залитые краской, указывают, что узел или устройство, который они крепят, может быть отрегулирован или установлен только на заводе и не должен регулироваться, устанавливаться или удаляться в полевых условиях.
• При удалении винтов красная краска наносится на точки, требующие переналадки.
• После удаления или ослабления винта с красной краской следует выполнить регулировку.
Соответственно проверьте элементы регулировки в руководстве эксплуатации и произведите необходимую регулировку. Учтите, что когда два или более винтов используются на рассматриваемой детали, только один представительный винт может быть отмечен красной краской.
C. Переменные резисторы на плате ПРИМЕЧАНИЕ • Не поворачивайте переменные резисторы на платах, для которых не приведены инструкции по регулировке в Adjustment/Setting.
D. Снятие печатных плат ПРИМЕЧАНИЯ • При снятии печатной платы или другого электрического компонента обратитесь к разделу «Обращение с печатными платами» и следуйте соответствующим процедурам снятия.
• В приведенных ниже процедурах снятия опущено удаление разъемов и винтов крепления держателя печатной платы или самой печатной платы.
• Когда абсолютно необходимо касаться микросхем и других электрических компонентов на плате, обязательно заземлите ваше тело.
2. Прочее

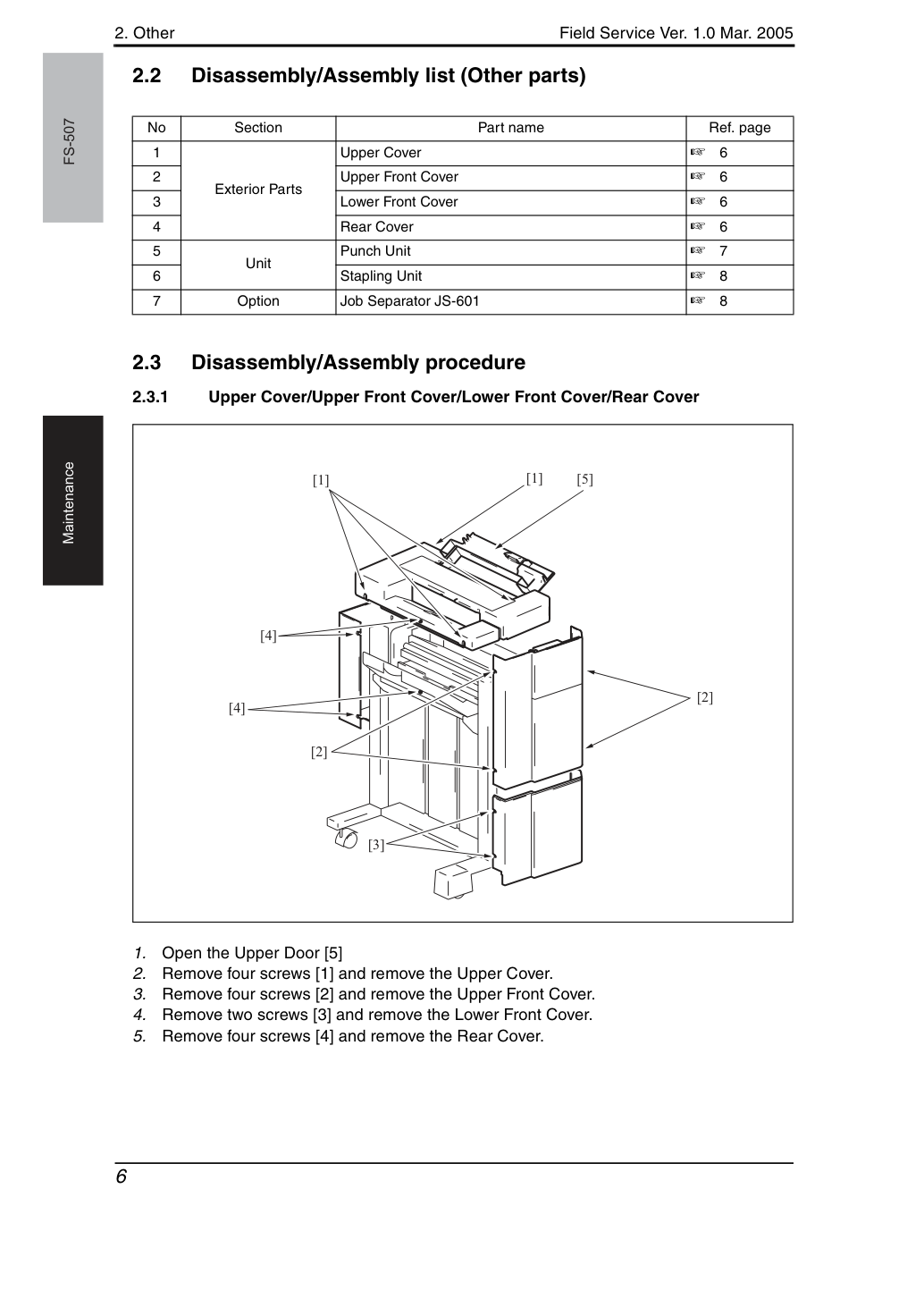

Выньте четыре винта [1] и снимите верхнюю крышку.
Выньте четыре винта [2] и снимите верхнюю переднюю крышку.
Выньте два винта [3] и снимите нижнюю переднюю крышку.
Выньте четыре винта [4] и снимите заднюю крышку.
2. Прочее

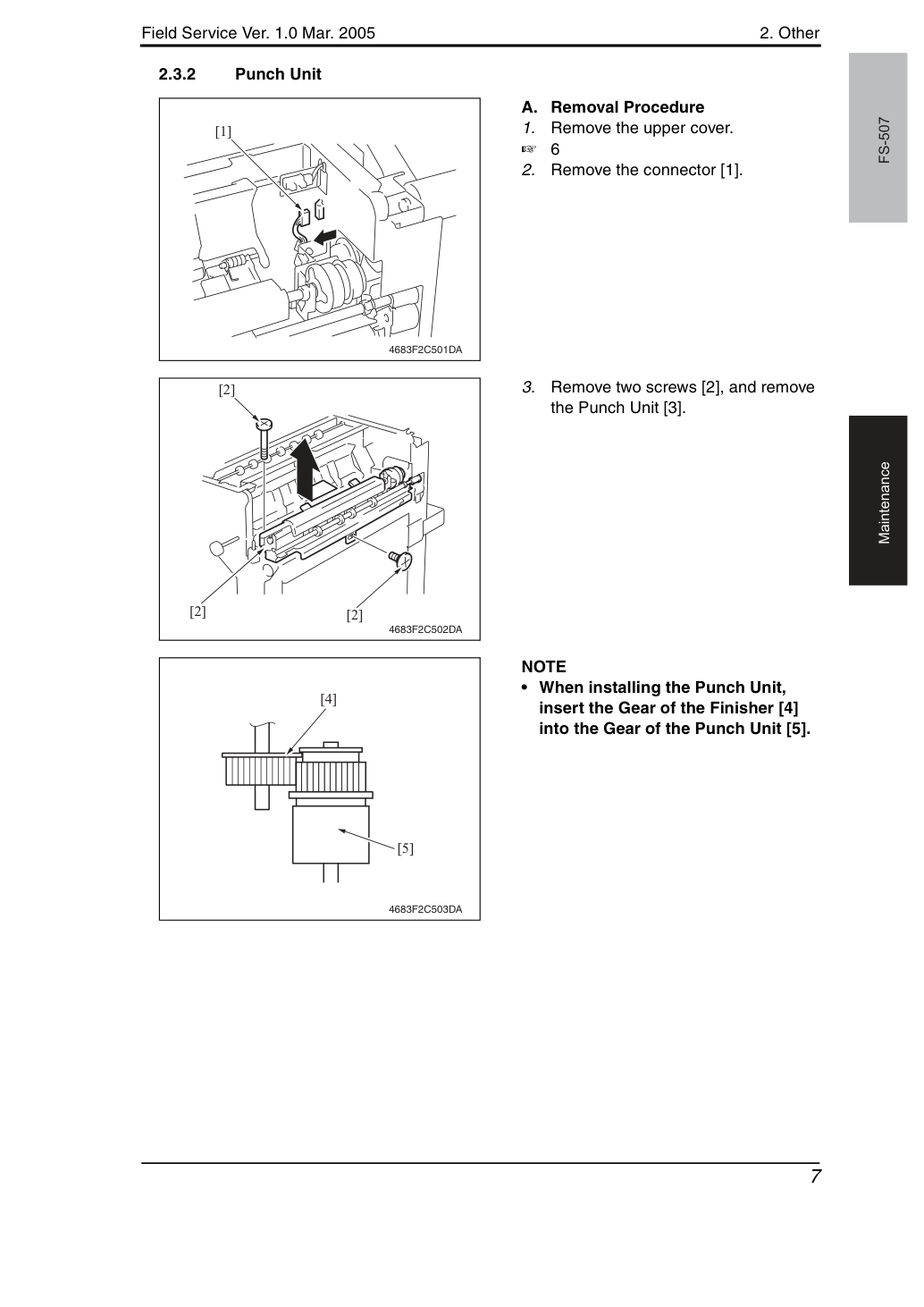

Извлеки два винта [2] и снимите узел пробивки [3].
• При установке узла пробивки вставьте шестерню финишера [4] в шестерню узла пробивки [5].
2. Прочее

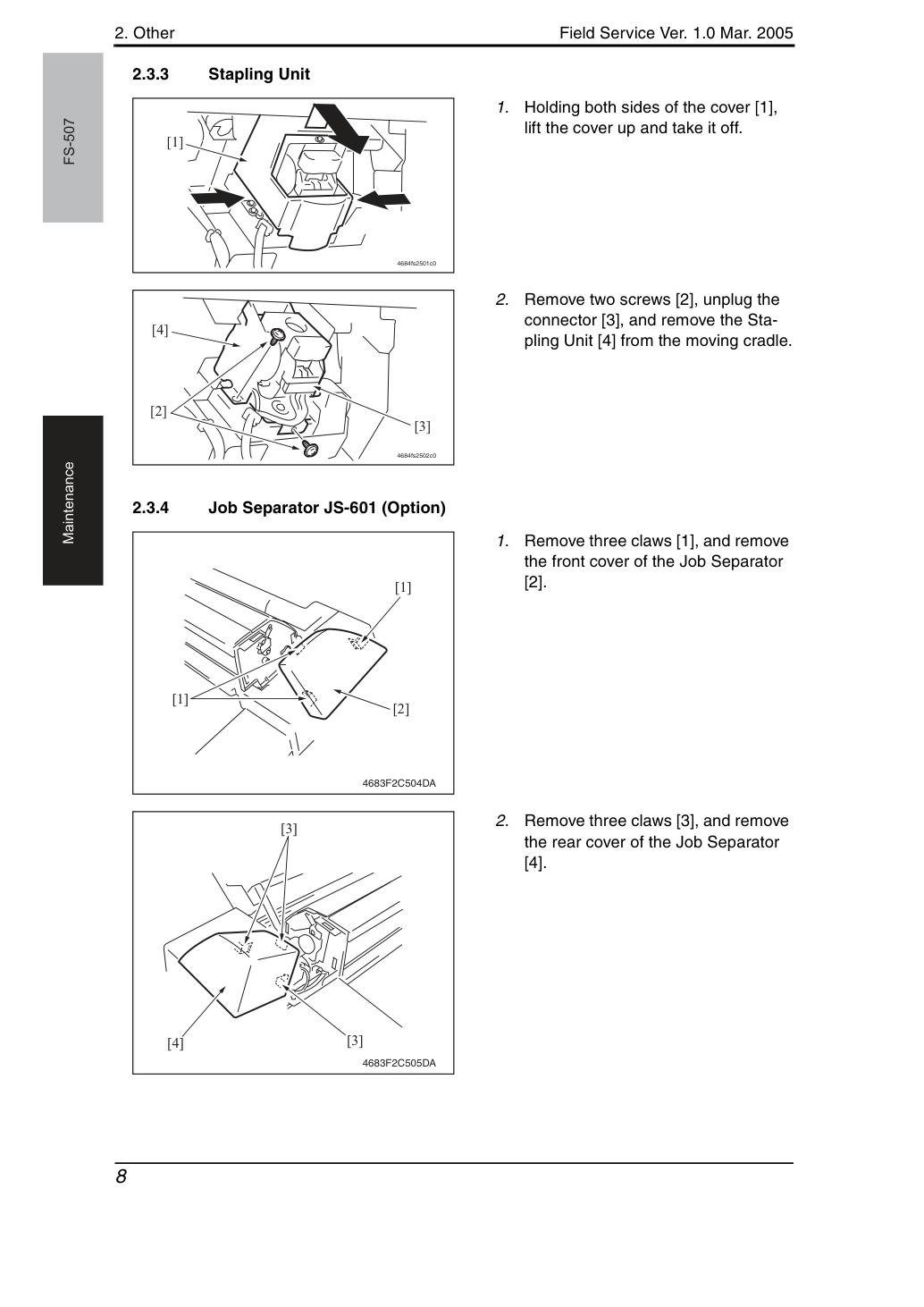

Удерживая обе стороны крышки [1], поднимите крышку вверх и снимите её.
Извлеки два винта [2], отсоедини разъём [3] и снимите узел скобывания [4] с движущегося салазки.
Снимите три защёлки [1] и снимите переднюю крышку разделителя заданий [2].
Снимите три защёлки [3] и снимите заднюю крышку разделителя заданий [4].
2. Прочее

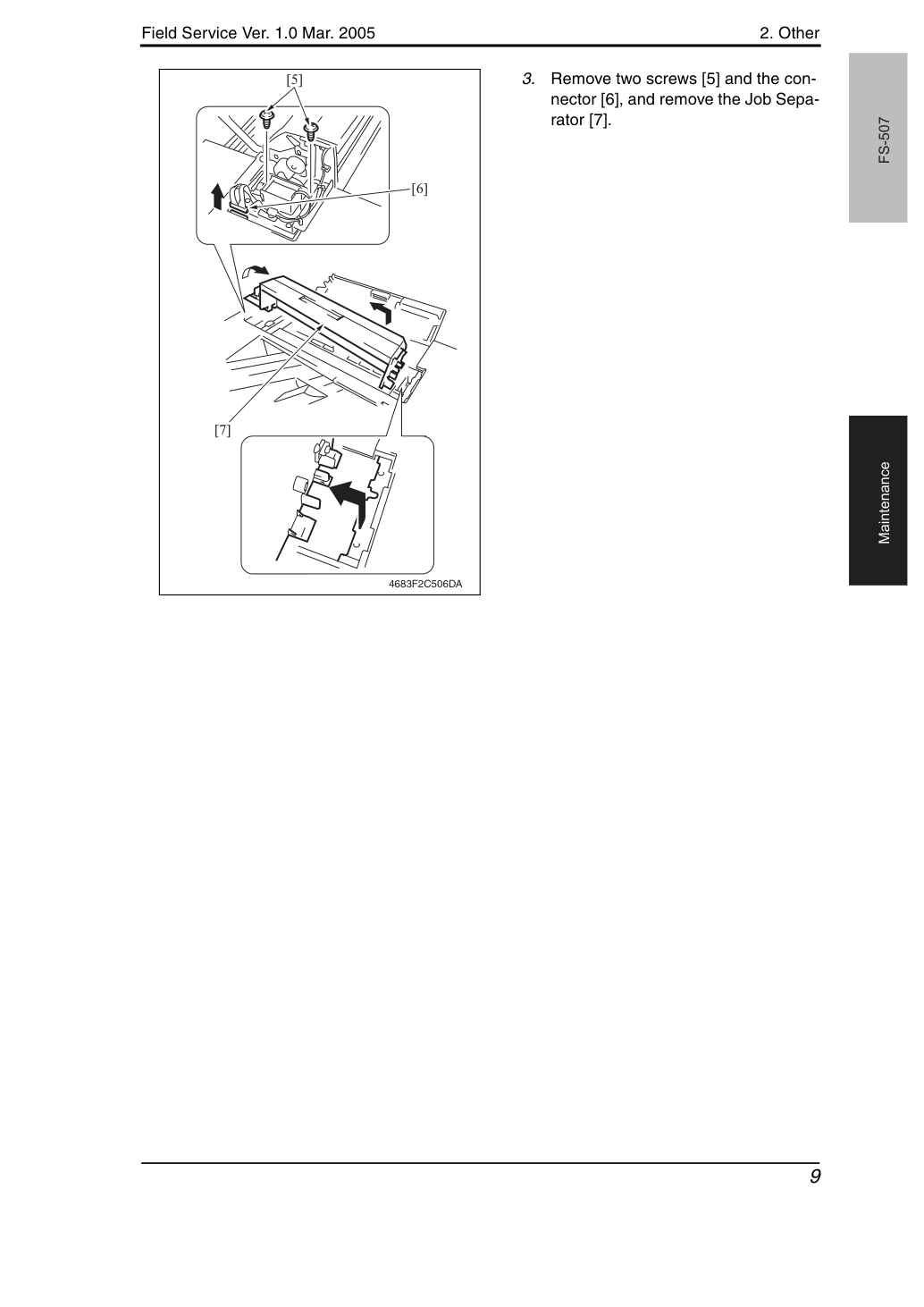

Извлеки два винта [5] и разъём [6], затем снимите разделитель заданий [7].
