Глава «Техническое обслуживание» сервис-мануала Konica Minolta bizhub C450. Ниже — текст этого раздела из оригинального сервис-мануала в переводе на русский. Остальные главы — в оглавлении инструкции, запчасти — в каталоге со схемами и артикулами.
2. Периодическая проверка
Выверните два винта [1] и снимите крышку доступа при замятии [2].
Выверните два винта [3] и снимите кронштейн монтажа ролика разделения бумаги в сборе [4].
Снимите два стопорных кольца [5] и вал [6], и снимите кронштейн крепления ролика разделения в сборе [7].
• Будьте осторожны, не потеряйте пружину при выполнении этой операции.
Снимите стопорное кольцо [8], направляющую [9], и снимите узел ролика разделения в сборе [10].
Повторите шаги 1–3 аналогично для 4-го лотка.
2. Периодическая проверка
• Устанавливайте узел ролика разделения в сборе, нажимая держатель вниз так, чтобы он совпадал с металлическим кронштейном машины.
• Убедитесь, что узел ролика разделения в сборе не наклонен вправо или влево при установке.
• Заменяй узел Separation Roller Assy, Paper Take-up Roller и Pick-up Roller одновременно.
Снимай Paper Separation Roller Mounting Bracket Assy.
Отсоедини разъём [1] и извлеки жгут из двух крепежных скоб.
Снимай четыре винта [2] и извлеки Paper Take-up Unit [3].
Снимай два винта [4] и извлеки Mounting Frame [5] для Paper Separation Roller Mounting Bracket Assy.
2. Периодическая проверка

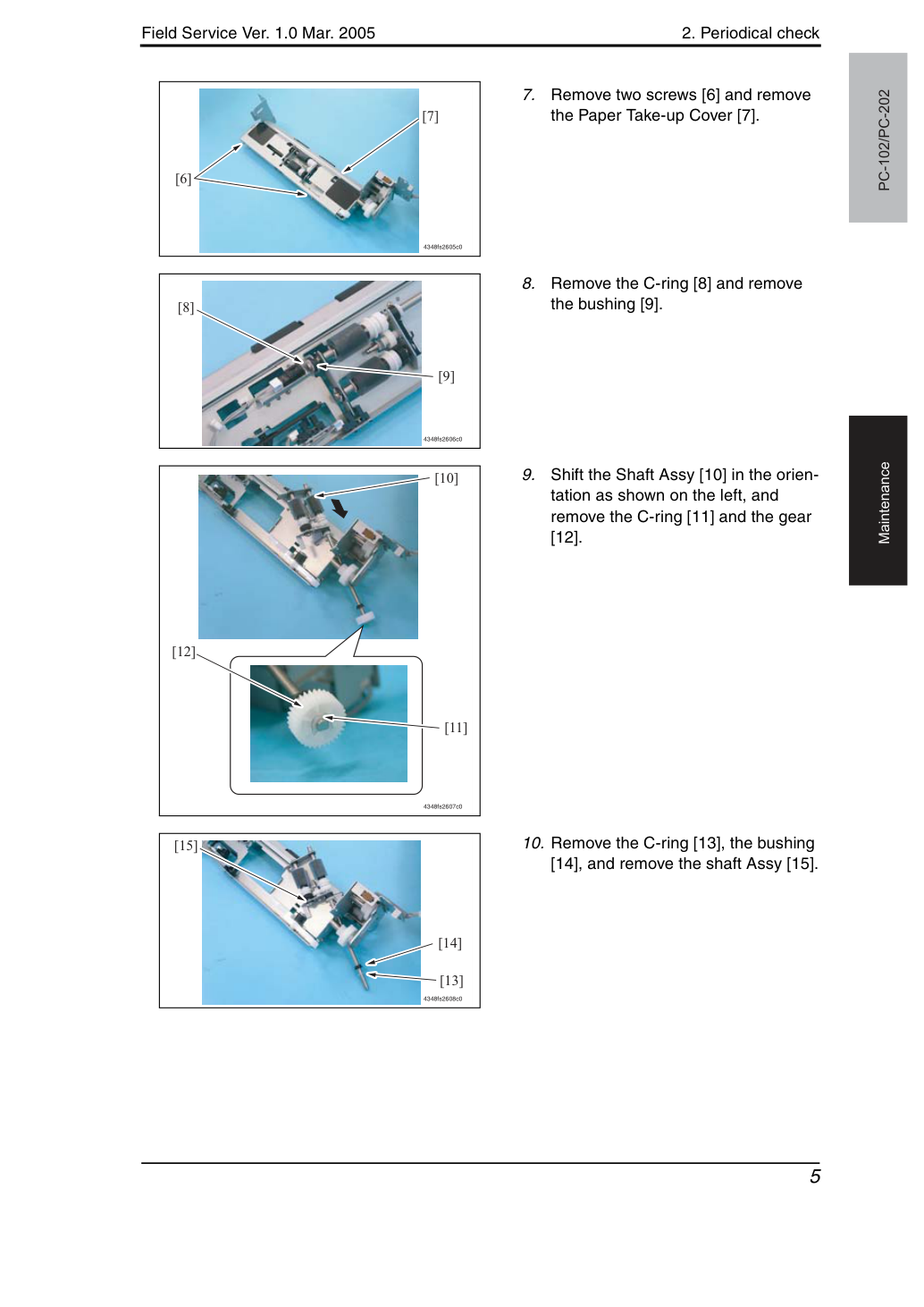

Снимай два винта [6] и извлеки Paper Take-up Cover [7].
Снимай C-ring [8] и извлеки втулку [9].
Переместись Shaft Assy [10] в ориентацию, показанную слева, и снимай C-ring [11] и шестерню [12].
10. Снимай C-ring [13], втулку
[14], и извлеки Shaft Assy [15].
2. Периодическая проверка
11. Снимай два E-ring [16] и
втулку [17], и извлеки Pick-up Roller Fixing Bracket Assy [18].
12. Снимай C-ring [19] и извлеки
Paper Take-up Roller [20].
13. Повтори шаги 1–11 аналогично для
• Заменяй узел Separation Roller Assy, Paper Take-up Roller и Pick-up Roller одновременно.
Снимай Paper Separation Roller Mounting Bracket Assy.
Отсоедини разъём [1] и извлеки жгут из двух крепежных скоб.
Снимай четыре винта [2] и извлеки Paper Take-up Unit [3].
2. Периодическая проверка

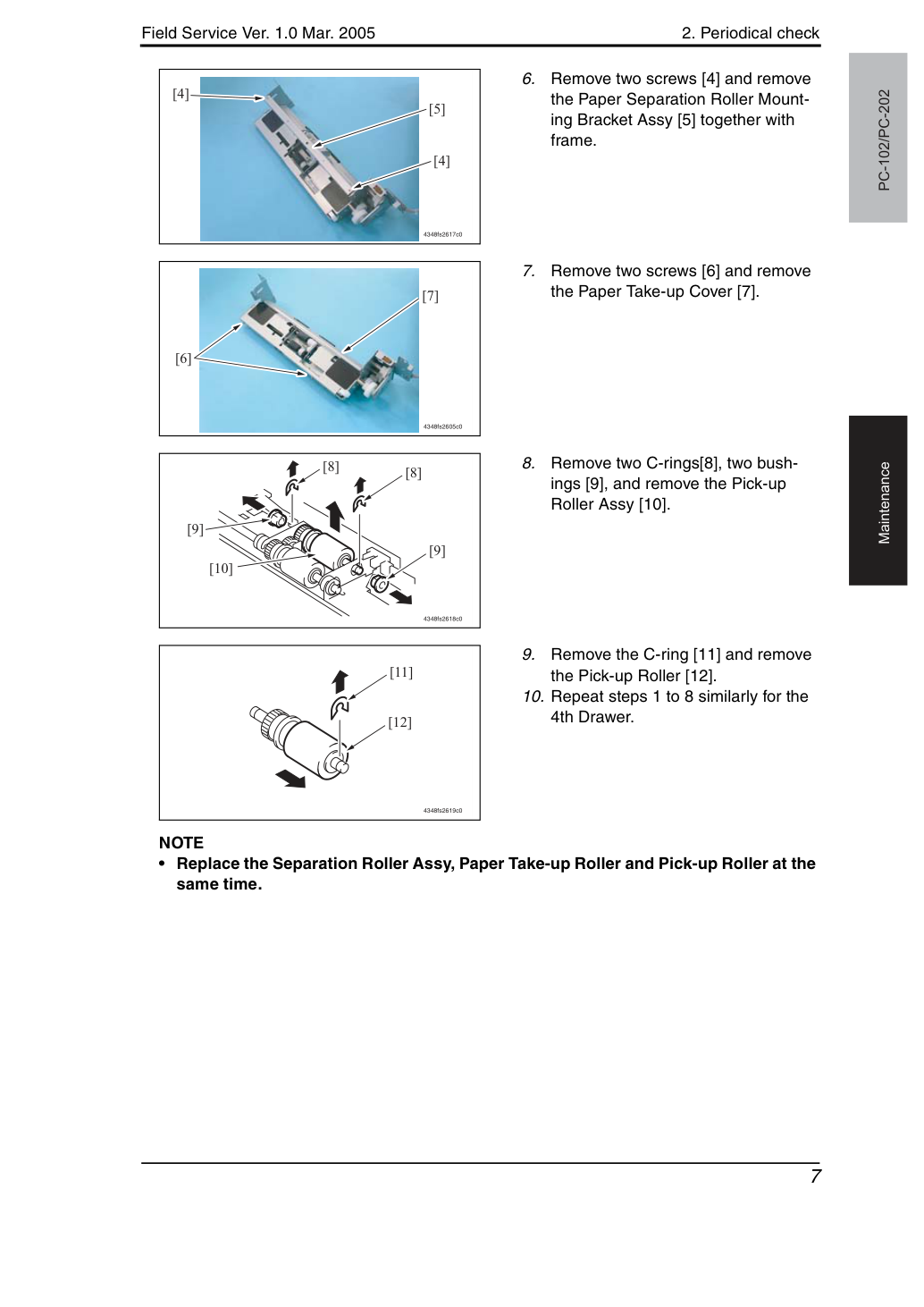

Снимай два винта [4] и извлеки Paper Separation Roller Mounting Bracket Assy [5] вместе с каркасом.
Снимай два винта [6] и извлеки Paper Take-up Cover [7].
ings [9], и извлеки Pick-up Roller Assy [10].
Снимай C-ring [11] и извлеки Pick-up Roller [12].
10. Повтори шаги 1–8 аналогично для
• Заменяй узел Separation Roller Assy, Paper Take-up Roller и Pick-up Roller одновременно.
