3. Прочее
• Винты, залитые краской, указывают, что узел или устройство, который они крепят, может быть отрегулирован или установлен только на заводе и не должен регулироваться, устанавливаться или удаляться в полевых условиях.
• При удалении винтов красная краска наносится на точки, требующие переналадки.
• После удаления или ослабления винта с красной краской следует выполнить регулировку.
Соответственно проверьте элементы регулировки в руководстве эксплуатации и произведите необходимую регулировку. Учтите, что когда два или более винтов используются на рассматриваемой детали, только один представительный винт может быть отмечен красной краской.
C. Переменные резисторы на плате ПРИМЕЧАНИЕ • Не поворачивайте переменные резисторы на платах, для которых не приведены инструкции по регулировке в Adjustment/Setting.
Снятие PWB ПРИМЕЧАНИЯ • При снятии платы или другого электрического компонента обратись к разделу "Handling of PWBs" и следуй соответствующим процедурам снятия.
• В приведенных ниже процедурах снятия опущено удаление разъемов и винтов крепления держателя печатной платы или самой печатной платы.
• Когда абсолютно необходимо касаться микросхем и других электрических компонентов на плате, обязательно заземлите ваше тело.
3. Прочее
3. Прочее

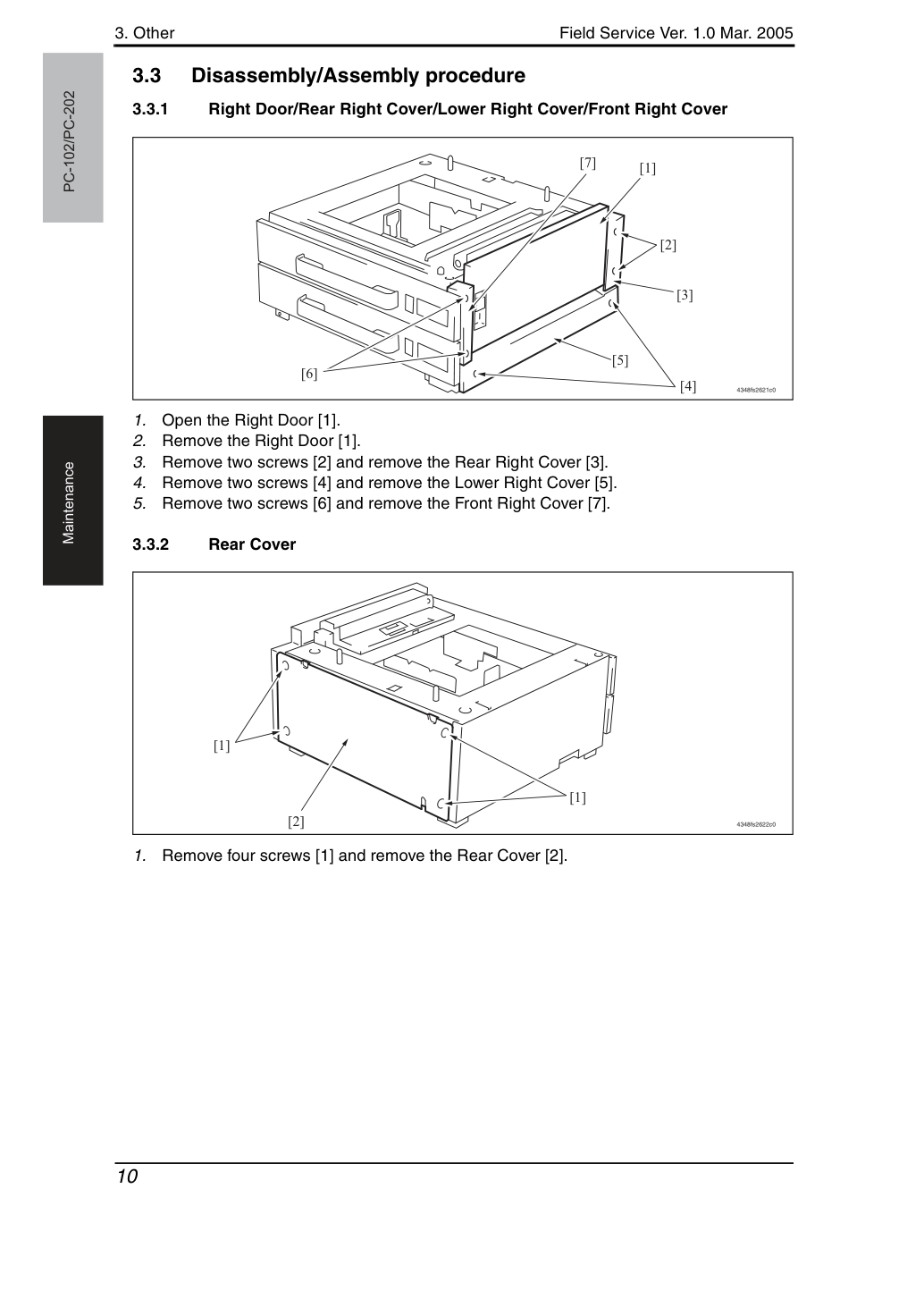

Снимай два винта [2] и извлеки Rear Right Cover [3].
Снимай два винта [4] и извлеки Lower Right Cover [5].
Снимай два винта [6] и извлеки Front Right Cover [7].
Снимай четыре винта [1] и извлеки Rear Cover [2].
3. Прочее
• Спирт, указанный в процедуре очистки, представляет собой изопропиловый спирт.
Выверните два винта [1] и снимите крышку доступа при замятии [2].
Выверните два винта [3] и снимите кронштейн монтажа ролика разделения бумаги в сборе [4].
Мягкой тканью, смоченной спиртом, протри Separation Roller [5] от грязи.
Повтори шаги 1–4 аналогично для 4-го Drawer.
Снимай Paper Separation Roller Mounting Bracket Assy.
Мягкой тканью, смоченной спиртом, протри Paper Take-up Roller [1] от грязи.
Повторите шаги 1–3 аналогично для 4-го лотка.
3. Прочее
Снимай Paper Separation Roller Mounting Bracket Assy.

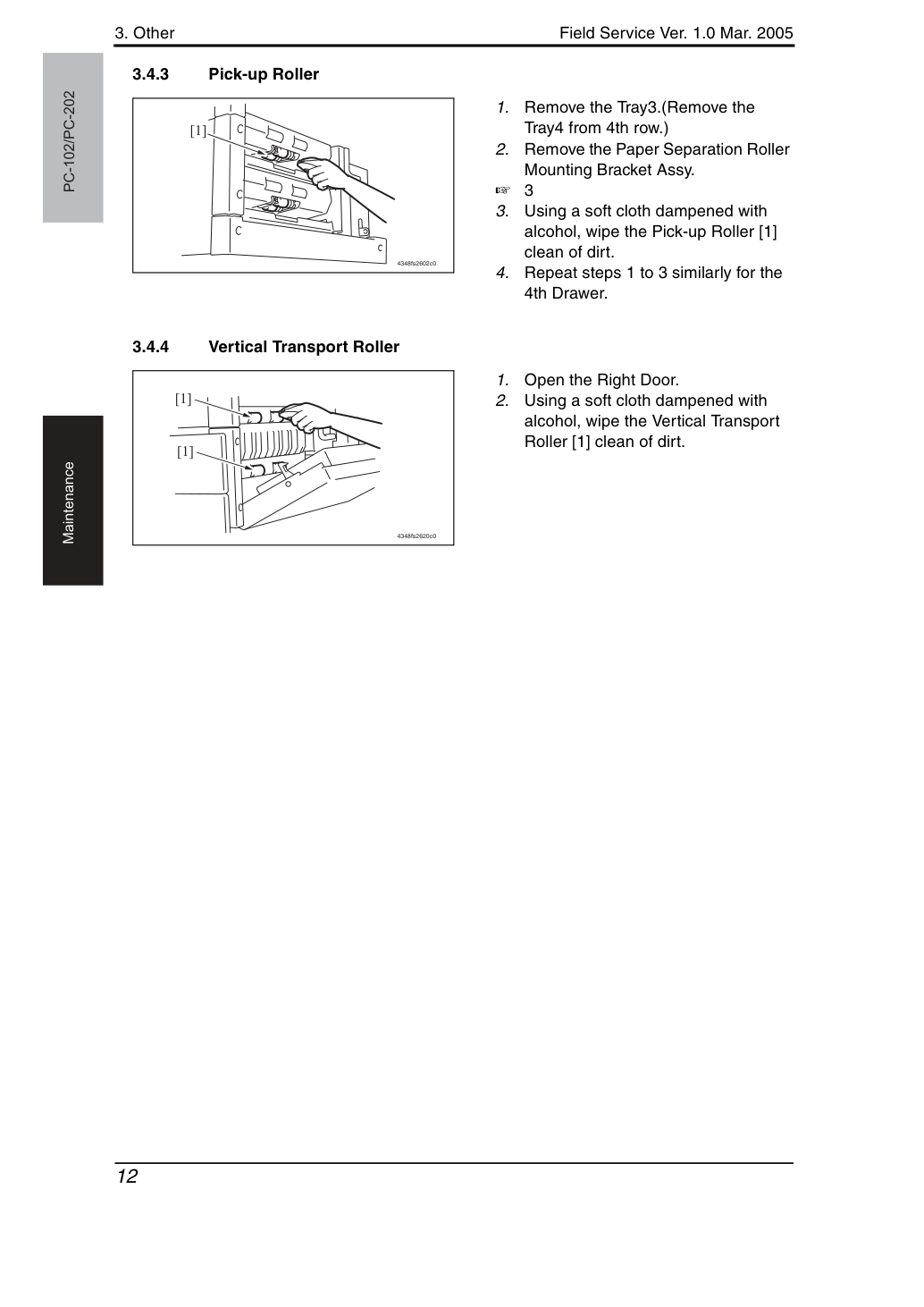

Мягкой тканью, смоченной спиртом, протри Pick-up Roller [1] от грязи.
Повторите шаги 1–3 аналогично для 4-го лотка.
Мягкой тканью, смоченной спиртом, протри Vertical Transport Roller [1] от грязи.
