3. Прочее
• Винты, залитые краской, указывают, что узел или устройство, который они крепят, может быть отрегулирован или установлен только на заводе и не должен регулироваться, устанавливаться или удаляться в полевых условиях.
• При удалении винтов красная краска наносится на точки, требующие переналадки.
• После удаления или ослабления винта с красной краской следует выполнить регулировку.
Соответственно проверьте элементы регулировки в руководстве эксплуатации и произведите необходимую регулировку. Учтите, что когда два или более винтов используются на рассматриваемой детали, только один представительный винт может быть отмечен красной краской.
C. Переменные резисторы на плате ПРИМЕЧАНИЕ • Не поворачивайте переменные резисторы на платах, для которых не приведены инструкции по регулировке в Adjustment/Setting.
D. Снятие печатных плат ПРИМЕЧАНИЯ • При снятии печатной платы или другого электрического компонента обратитесь к разделу «Обращение с печатными платами» и следуйте соответствующим процедурам снятия.
• В приведенных ниже процедурах снятия опущено удаление разъемов и винтов крепления держателя печатной платы или самой печатной платы.
• Когда абсолютно необходимо касаться микросхем и других электрических компонентов на плате, обязательно заземлите ваше тело.
3. Прочее

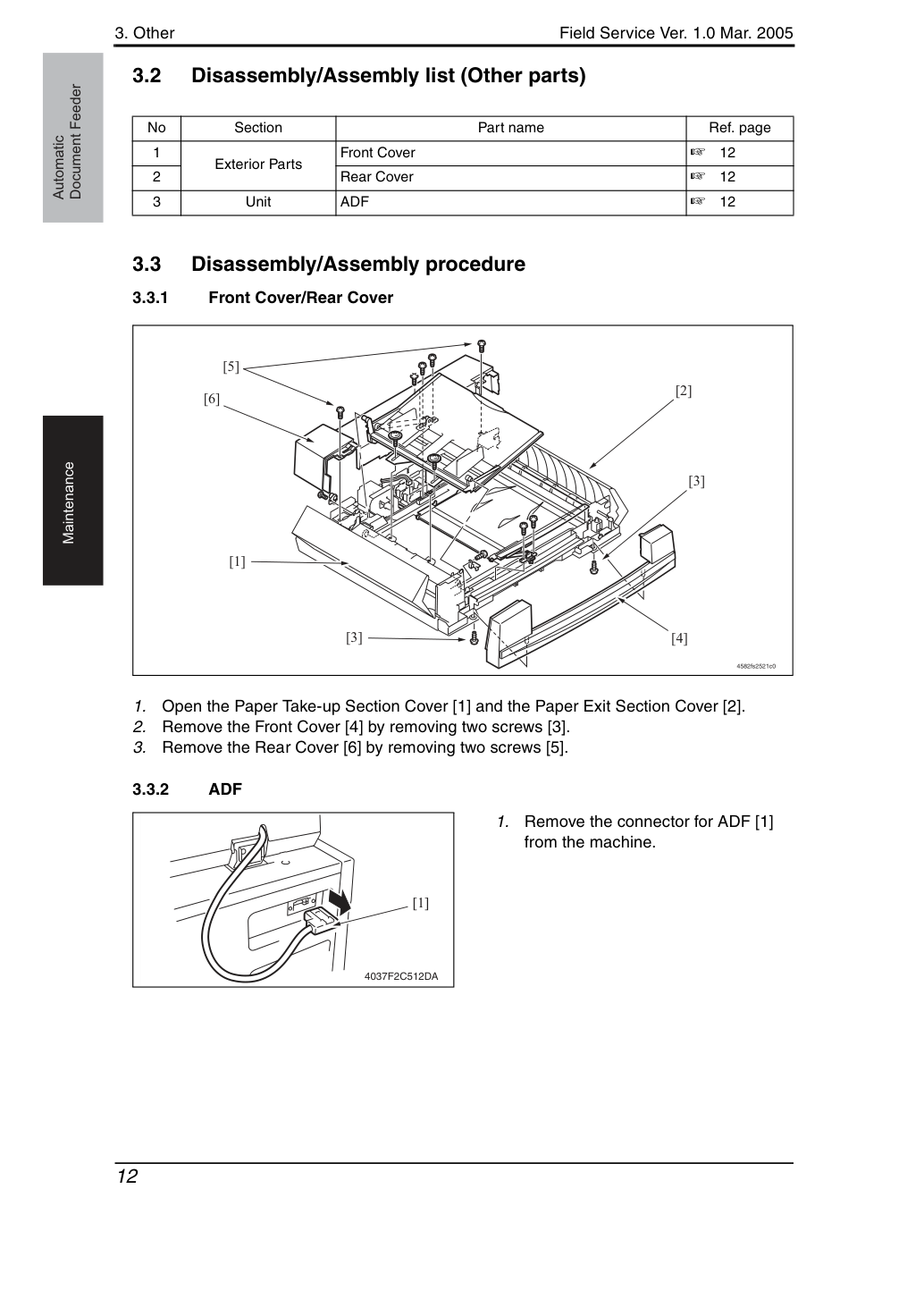

Откройте крышку секции подачи бумаги [1] и крышку секции выхода бумаги [2].
Снимите переднюю крышку [4], сняв два винта [3].
Снимите заднюю крышку [6], сняв два винта [5].
Снимите разъём АДФ [1] с машины.
3. Прочее
