2. Периодическая проверка

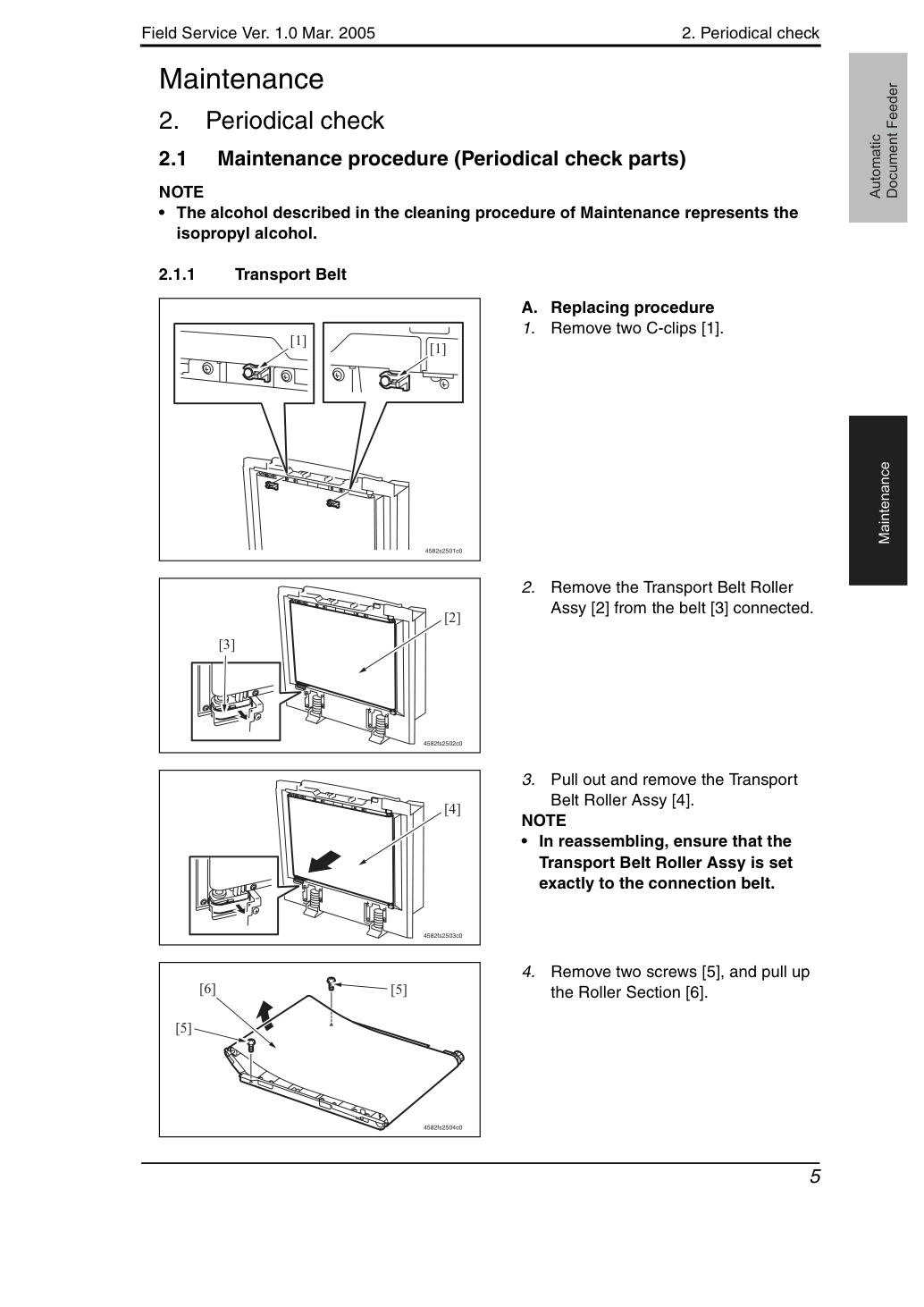

• Спирт, описанный в процедуре очистки технического обслуживания, представляет собой изопропиловый спирт.
Извлеки узел Transport Belt Roller Assy [2] из подсоединённого ремня [3].
Вытащи и удали узел Transport Belt Roller Assy [4].
• При повторной сборке убедись, что узел Transport Belt Roller Assy установлен точно на ремень соединения.
Снимите два винта [5] и поднимите Узел ролика [6].
2. Периодическая проверка
Снимите Транспортный ремень [7].
Для переустановки выполните операции в обратном порядке.
Откройте крышку секции подачи бумаги [1], нажмите внутрь и разблокируйте фиксирующие зажимы [2] с обоих концов направляющей секции подачи бумаги (внутренней крышки), и снимите направляющую секции подачи бумаги [3].
Снимите винт [4] (с задней стороны) пластины позиционирования вала узла захвата/подачи бумаги и два стопорных кольца [5] (с обоих концов) вала узла захвата/подачи бумаги, и снимите узел захвата/подачи бумаги [6].
Снимите четыре стопорных кольца [7] ролика захвата и стопорное кольцо крепления шестерни [8] (черное) соединительного ремня узла захвата/подачи бумаги, и снимите секцию соединения ролика захвата/подачи бумаги [9] с вала [10].
Снимите ролик захвата [11].
2. Периодическая проверка
Снимите стопорное кольцо (черное) ролика подачи бумаги и снимите ролик подачи бумаги [12].
• Будьте внимательны, чтобы не потерять фиксирующий штифт узла захвата/подачи.
Для переустановки выполните операции в обратном порядке.
Разблокируйте зажимы фиксирования крышки ролика разделения и снимите крышку ролика разделения [1].
Снимите узел ролика разделения [2].
• Узел ролика разделения имеет встроенный тип. Зажмите вал ролика с обоих концов и потяните узел ролика разделения вверх.
Снимите держатель [3] и вал [4], и снимите ролик разделения [5].
Для переустановки выполните операции в обратном порядке.
2. Периодическая проверка
Откройте крышку секции подачи бумаги [1].
Смочите ткань спиртом и используйте её для протирки ролика захвата [2], ролика подачи бумаги [3] и ролика разделения [4].
Откройте крышку секции подачи бумаги [1].
Снимите четыре винта [2] с крышки ролика регистрации.
Снимите седло жгута проводов [4] и винт [5] с пластины монтирования датчика регистрации/синхронизации [3].
Смочите ткань спиртом и используйте её для протирки ролика регистрации [6].
2. Периодическая проверка
Откройте крышку секции выхода бумаги [1].
Смочите ткань спиртом и используйте её для протирки выходного ролика [2]/рулона [3].
Откройте крышку секции выхода бумаги [1] и откройте пластину направляющей разворота [2].
Смочите ткань спиртом и используйте её для протирки ролика разворота [3].
Снимите пластину монтирования датчика регистрации/синхронизации.
Очистите датчик регистрации [1]/синхронизации [2] щёткой-воздуходувом или аналогичным инструментом.
2. Периодическая проверка

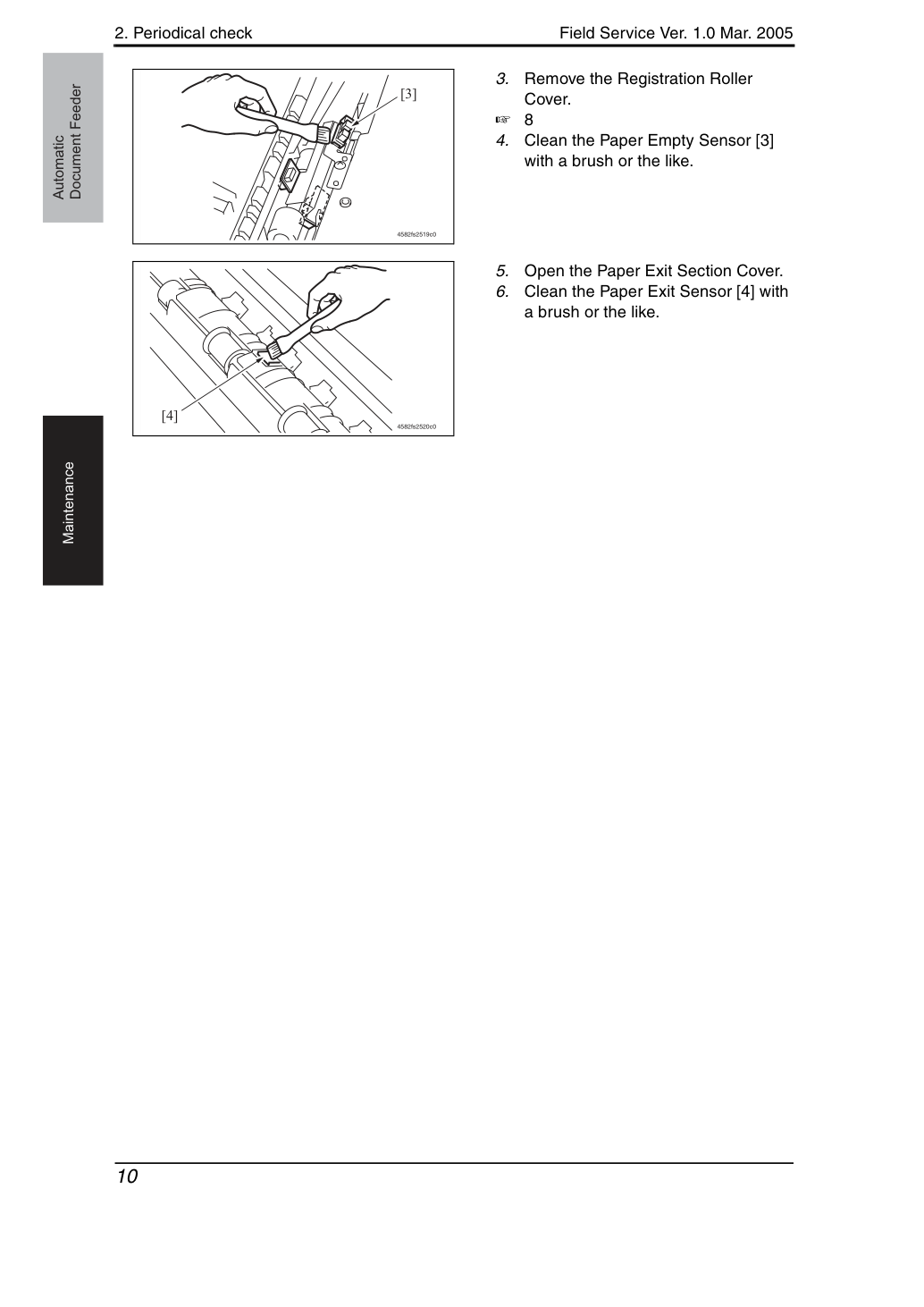

Снимите крышку ролика регистрации.
Очистите датчик пустой бумаги [3] щёткой или аналогичным инструментом.
Откройте крышку секции выхода бумаги.
Очистите датчик выхода бумаги [4] щёткой или аналогичным инструментом.
