Глава «Проблема качества изображения» сервис-мануала Konica Minolta bizhub C450. Ниже — текст этого раздела из оригинального сервис-мануала в переводе на русский. Остальные главы — в оглавлении инструкции, запчасти — в каталоге со схемами и артикулами.
Часть 1
18. Проблема качества изображения
Машина установлена на ровной поверхности.
Scanner Assy не выровнен должным образом с 2nd/3rd Mirrors Carriage.
Проблема устранена в результате проверок до шага 3.
18. Проблема качества изображения
Оригинал прилипает к стеклу оригинала.
Протрите поверхность мягкой тканью.
Протрите поверхность мягкой тканью.
и reflectors Mirror грязный.
Проблема устранена проверкой шагов до 7.
18. Проблема качества изображения
Проблема сохраняется даже после изменения функции регулировки уровня ACS Determination Level Adjust.
Измени направление загрузки оригинала. Выполни ручные настройки согласно типу оригинала.
18. Проблема качества изображения
Соединитель сканера и принтера подключен правильно без погнутых контактов.
Соединители на плате Image Processing Board подключены правильно.
Соединители узла CCD Unit подключены правильно.
Проблема устранена проверкой изображения на тестовом паттерне.
Проблема устранена после замены кабеля подключения I/F.
Часть 2
18. Проблема качества изображения
Соединитель сканера и принтера подключен правильно без погнутых контактов.
Соединители на плате Image Processing Board подключены правильно.
Данные предыдущей страницы смешаны с данными текущей страницы.
Проблема устранена проверкой изображения на тестовом паттерне.
Проблема устранена после замены кабеля подключения интерфейса.
Проблема устранена в результате проверок до шага 5.
18. Проблема качества изображения
Проверка изображения белая или черная линия в направлении sub scan четкая.
Очисти гребневый электрод (Comb Electrode), перемещая рычаг очистки гребневого электрода (Comb Electrode Cleaning Lever).
Узел формирования изображения (Imaging Unit) поверхность печатного барабана (PC Drum) поцарапана.
Поверхность матрицы линз загрязнена.
Узел формирования изображения (Imaging Unit) загрязнение снаружи.
Соединители и контактные клеммы обеспечивают хорошее соединение между каждым узлом (IU) и узлом (LPH Assy).
Очисти контактные клеммы и проверь положение клеммы.
Проверка изображения проблема устранена проверкой шагов до 6.
Проблема устранена проверкой шагов до 7.
18. Проблема качества изображения
Возникает неравномерная плотность в пустой области.
Проверь соединитель узла LPH Unit на правильное соединение.
Проверь соединители платы LED Drive Board на правильное соединение.
Оригинал с высокой плотностью неравномерная плотность в направлении Sub Scan Direction возникает с шагом 40 мм до 50 мм при выполнении цикла копирования множественных копий с использованием оригинала с высокой плотностью изображения (50% или более).
Подай 10–20 пустых листов бумаги без размещенных оригиналов, так как узел (IU) не справляется с высоким спросом на тонер.
Рычаг втягивания светодиода (LED retracting lever) заблокирован в положении.
Выдвини узел (IU) и переустанови его.
Поверхность печатного барабана (PC Drum) поцарапана.
Очисти с помощью приспособления для очистки светодиода (LED Cleaning Jig).
Проблема устранена проверкой шагов до 8.
18. Проблема качества изображения
Поверхность печатного барабана (PC Drum) поцарапана.
Поверхность матрицы линз загрязнена.
Положительный контакт с пластинами на рейках.
Проблема устранена проверкой шагов до 6.
Часть 3
18. Проблема качества изображения
Выходное значение IDC около 4,3 В.
Проверь ремень переноса изображения (Image Transfer Belt) на наличие повреждений.
Результаты проверки низкий TCR и низкие Vg и Vdc ДА Перейди на шаг 8.
Низкий TCR и высокие Vg и Vdc ДА Перейди на шаг 14.
И низкие Vg и Vdc ДА Перейди на шаг 8.
И высокие Vg и Vdc ДА Перейди на шаг 14.
Рычаг втягивания светодиода (LED retracting lever) заблокирован в положении.
Выдвини узел (IU) и переустанови его.
Поверхность матрицы линз загрязнена.
Окно датчика цвета TCR (color TCR Sensor window) на узле LED Assy загрязнено.
Положительный контакт с пластинами на рейках.
Рычаг датчика пустоты тонера и/или датчик обнаружения неисправны.
18. Проблема качества изображения
Тонер правильно подается при запуске TCR Toner Supply.
Проблема устранена при увеличении T/C.
"Conv. Value" находится в пределах указанного диапазона согласно проверке Gradation Adjust.
Проблема устранена путем регулировки D Max.
По завершении последовательности Reset + Stabilizer запустите Gradation Adjust; если проблема сохраняется, выполните регулировку D Max Density.
Проблема устранена путем проверки шагов до 22.
18. Проблема качества изображения
Исходный тип и паттерн экрана выбраны правильно.
Рычаг втягивания светодиода (LED retracting lever) заблокирован в положении.
Извлеките Imaging Unit и переустановите.
Поверхность матрицы линз загрязнена.
Окно TCR Sensor грязное.
tion → Level History 1 (Service Mode) Значение выхода IDC около 4,3 В.
Проверь ремень переноса изображения (Image Transfer Belt) на наличие повреждений.
"Conv. Value" находится в пределах указанного диапазона согласно проверке Gradation Adjust.
Проблема устранена путем регулировки D Max.
lizer (Service Mode) По завершении последовательности Reset + Stabilizer запустите Gradation Adjust; если проблема сохраняется, выполните регулировку D Max Density.
18. Проблема качества изображения
Проблема устранена путем проверки шагов до 9.
18. Проблема качества изображения
tion → Table Number (Service Mode) Проверьте данные Vg и Vb.
Выходное значение IDC около 4,3 В.
Проверьте Transfer Belt на повреждения.
Результаты проверки низкий TCR и низкие Vg и Vdc ДА Перейди на шаг 8.
Low TCR и high Vg и Vdc ДА Перейдите к шагу 12.
И низкие Vg и Vdc ДА Перейди на шаг 8.
и high Vg и Vdc ДА Перейдите к шагу 12.
Рычаг втягивания светодиода (LED retracting lever) заблокирован в положении.
Выдвини узел (IU) и переустанови его.
Поверхность матрицы линз загрязнена.
Окно датчика цвета TCR (color TCR Sensor window) на узле LED Assy загрязнено.
age Margin (Service Mode) Проблема устранена после регулировки Background Voltage Margin.
"Conv. Value" находится в пределах указанного диапазона согласно проверке Gradation Adjust.
18. Проблема качества изображения
Проблема устранена путем регулировки D Max.
По завершении последовательности Reset + Stabilizer запустите Gradation Adjust; если проблема сохраняется, выполните регулировку D Max Density.
Проблема устранена путем проверки шагов до 15.
18. Проблема качества изображения
Имеются пустые области на передней стороне или в области высокой плотности.
Имеется пустая область на задней стороне.
Выполните "Transfer Adjust" в разделе "Image Process Adjustment" в Service Mode.
Поверхность печатного барабана (PC Drum) поцарапана.
Посторонний предмет или спекшийся тонер в картридже тонера.
environment Давление атмосферы на месте установки низкое?
Выполните следующую регулировку:
Проблема устранена проверкой шагов до 6.
18. Проблема качества изображения

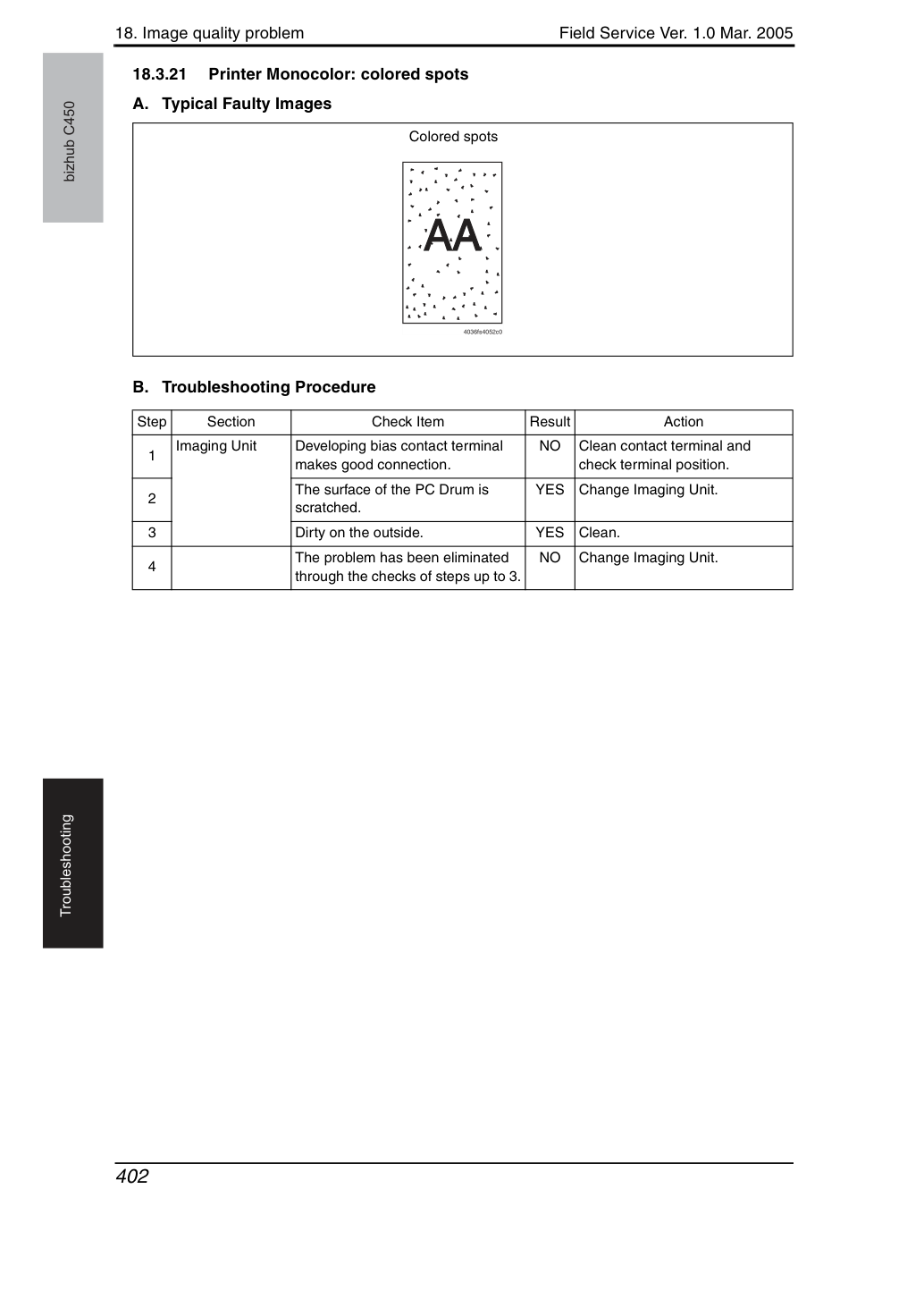

Очистите контакт и проверьте положение контакта.
Поверхность печатного барабана (PC Drum) поцарапана.
Проблема устранена в результате проверок до шага 3.
18. Проблема качества изображения

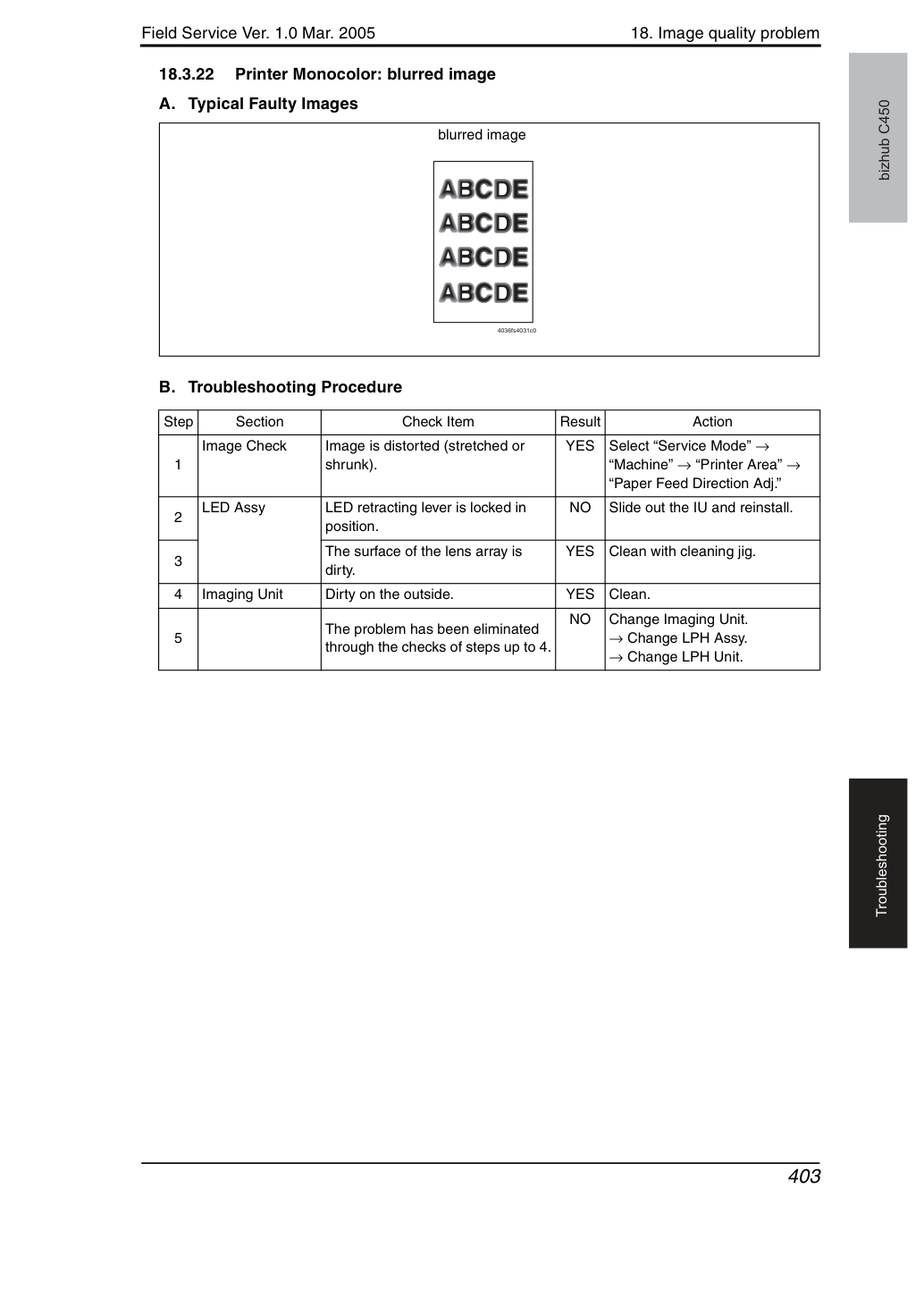

Изображение искажено (растянуто или сжато).
Рычаг втягивания светодиода (LED retracting lever) заблокирован в положении.
Выдвини узел (IU) и переустанови его.
Поверхность матрицы линз загрязнена.
Проблема устранена в результате проверок до шага 4.
18. Проблема качества изображения
Проверь соединитель узла LPH Unit на правильное соединение.
Проверь соединители платы LED Drive Board на правильное соединение.
Муфта (coupling) механизма привода IU установлена правильно.
Проверьте и исправьте муфту (coupling) передачи привода.
Напряжение контакта PC Drum Charge Corona или контакт заземления PC Drum в Imaging Unit подключены правильно.
Проверьте, очистите или исправьте контакт.
Разъем подключен правильно.
Проблема устранена путем проверки шага 4.
18. Проблема качества изображения

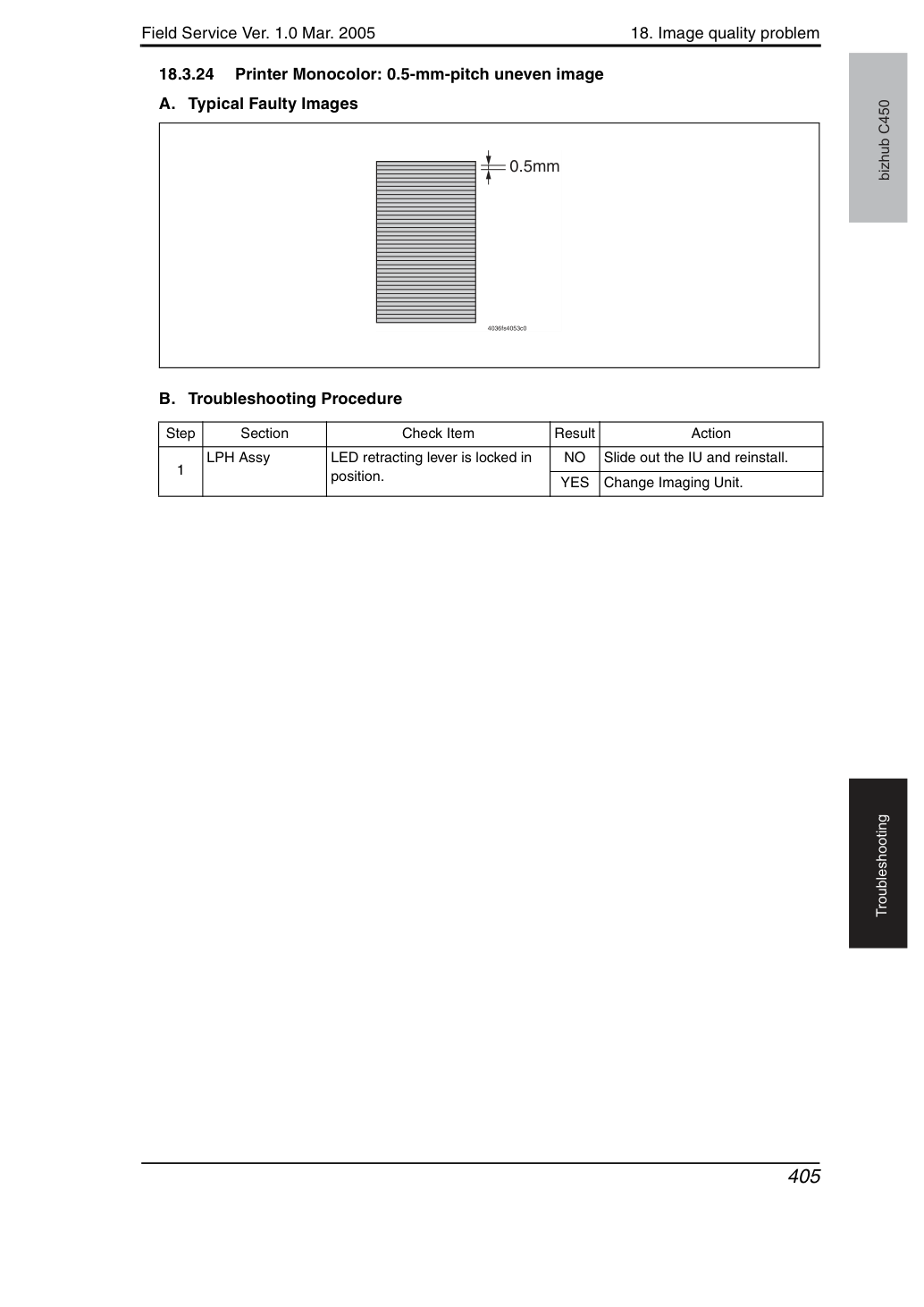

Рычаг втягивания светодиода (LED retracting lever) заблокирован в положении.
Выдвини узел (IU) и переустанови его.
18. Проблема качества изображения

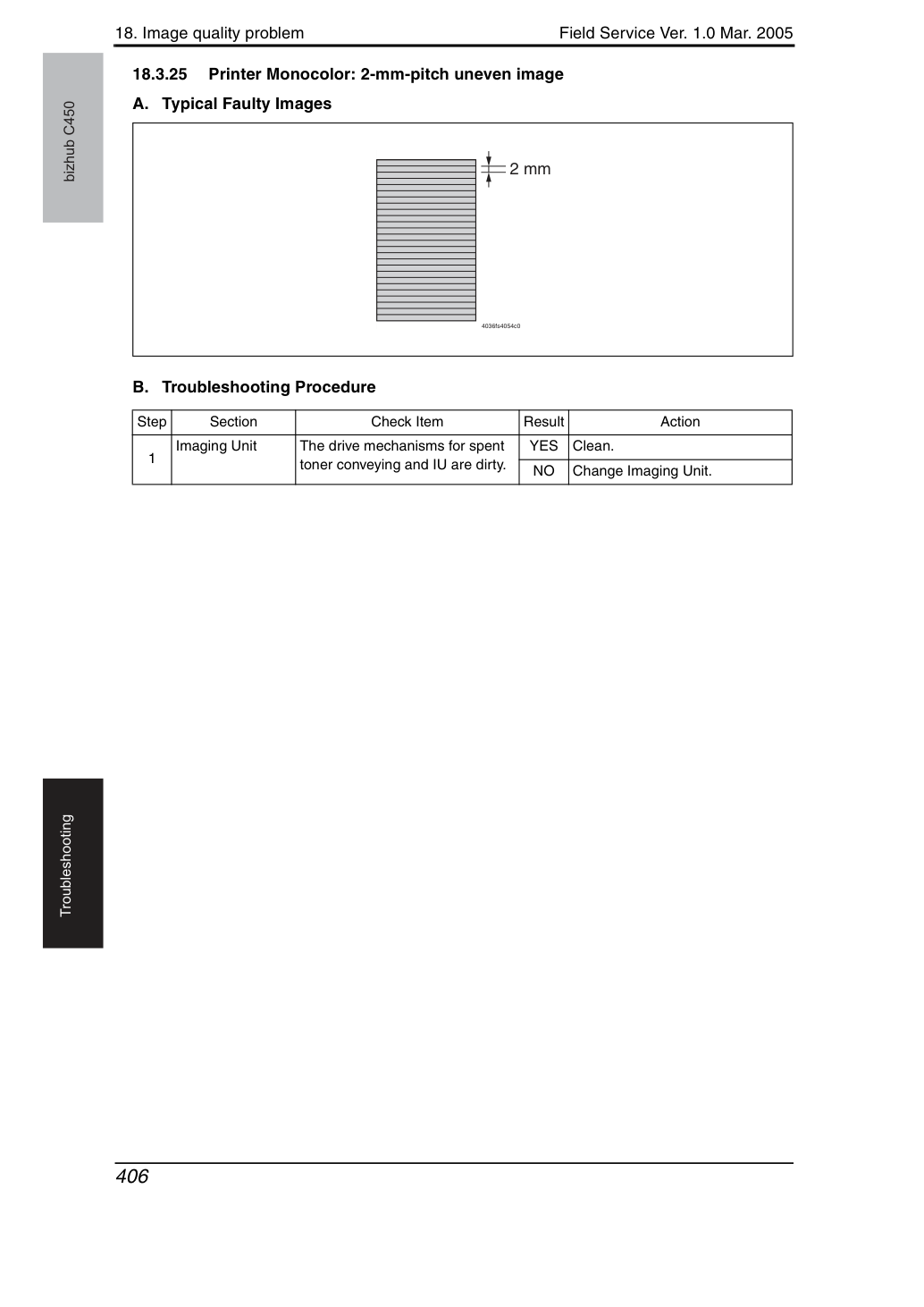

Механизмы привода для конвейера отработанного тонера и IU грязные.
18. Проблема качества изображения

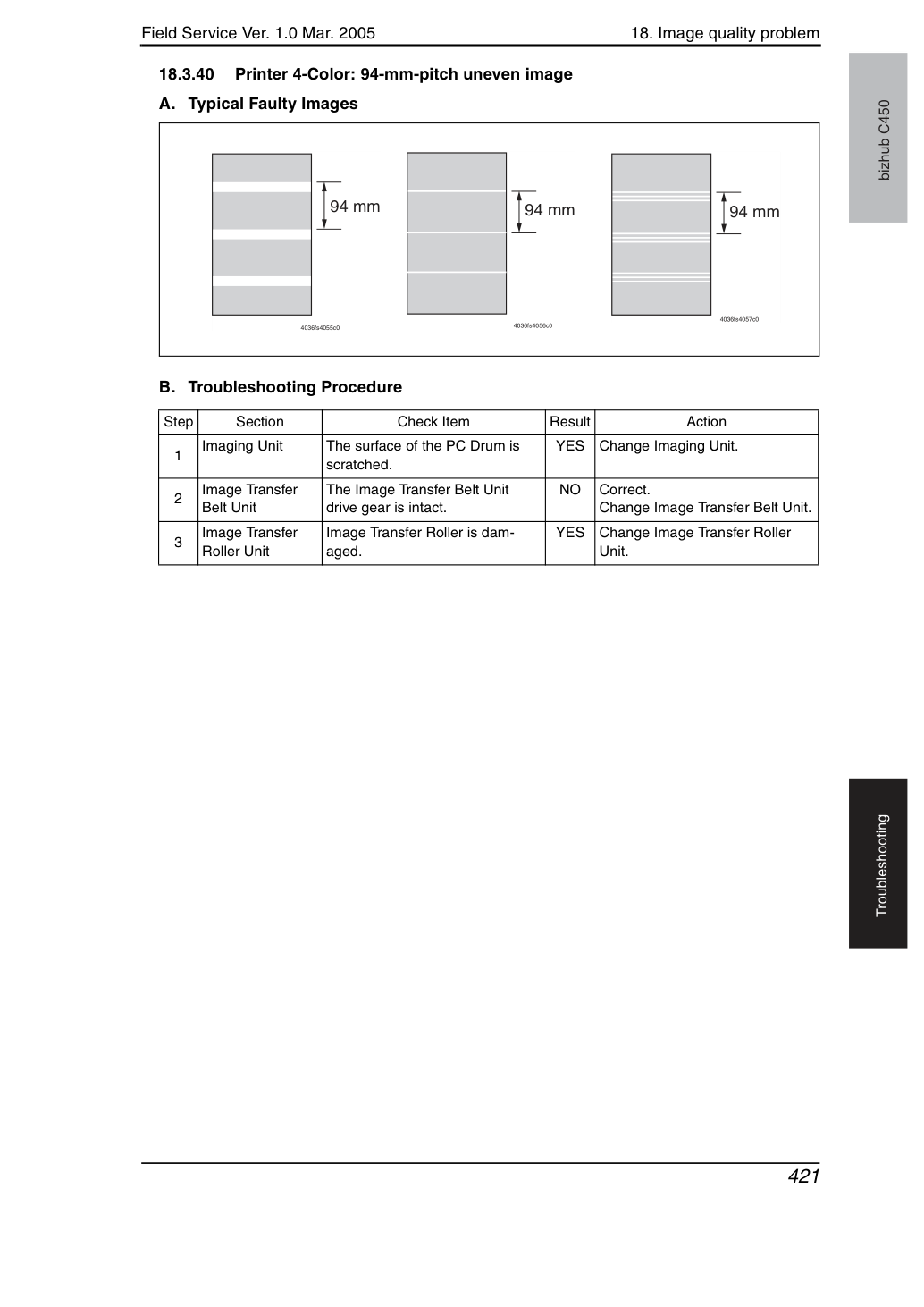

Поверхность печатного барабана (PC Drum) поцарапана.
Муфта (coupling) механизма привода IU установлена правильно.
Проверьте и исправьте муфту (coupling) передачи привода.
В IU Motor имеется люфт.
Переустановите или замените IU Motor.
Image Transfer Roller поврежден.
Проблема устранена в результате проверок до шага 5.
18. Проблема качества изображения
Белая или цветная линия в направлении sub scan.
Очисти гребневый электрод (Comb Electrode), перемещая рычаг очистки гребневого электрода (Comb Electrode Cleaning Lever).
На Image Transfer Belt видны отпечатки пальцев, масло или другие посторонние вещества.
Image Transfer Belt грязен или поцарапан.
Очистите грязный ремень мягкой тканью.
Cleaning Blade неэффективен при полном удалении тонера.
Image Transfer Roller грязный или поцарапанный.
На пути подачи бумаги находится посторонний предмет.
Пыль бумаги накапливается на Paper Dust Remover.
Fusing Entrance Guide Plate грязна или повреждена.
Fusing Paper Separator Fingers грязные.
Проблема устранена в результате проверок до шага 10.
18. Проблема качества изображения
На Image Transfer Belt видны отпечатки пальцев, масло или другие посторонние вещества.
Image Transfer Belt грязен или поцарапан.
Очистите грязный ремень мягкой тканью.
Cleaning Blade неэффективен при полном удалении тонера.
Image Transfer Roller грязный или поцарапанный.
На пути подачи бумаги находится посторонний предмет.
Пыль бумаги накапливается на Paper Dust Remover.
Fusing Entrance Guide Plate грязна или повреждена.
Проблема устранена путем проверки шагов до 9.
18. Проблема качества изображения
На Image Transfer Belt видны отпечатки пальцев, масло или другие посторонние вещества.
Image Transfer Belt грязен или поцарапан.
Очистите грязный ремень мягкой тканью.
Image Transfer Roller установлен правильно.
Image Transfer Roller грязный или поцарапанный.
Проблема устранена в результате проверок до шага 5.
18. Проблема качества изображения
На Image Transfer Belt видны отпечатки пальцев, масло или другие посторонние вещества.
Image Transfer Belt грязен или поцарапан.
Очистите грязный ремень мягкой тканью.
Image Transfer Roller установлен правильно.
Image Transfer Roller грязный или поцарапанный.
Проблема устранена в результате проверок до шага 5.
Часть 4
18. Проблема качества изображения
Замените бумагу на только что распакованную из упаковки.
Image Transfer Roller установлен правильно.
Image Transfer Roller грязный или поцарапанный.
"Conv. Value" находится в пределах указанного диапазона согласно проверке Gradation Adjust.
Проблема устранена регулировкой D Max Density.
lizer (Service Mode) После завершения последовательности Reset + Stabilizer запустите Gradation Adjust; если проблема сохраняется, выполните регулировку D Max Density.
Проблема устранена проверкой шагов до 8.
18. Проблема качества изображения
Замените бумагу на только что распакованную из упаковки.
Image Transfer Roller установлен правильно.
Image Transfer Roller грязный или поцарапанный.
"Conv. Value" находится в пределах указанного диапазона согласно проверке Gradation Adjust.
Проблема устранена регулировкой D Max Density.
lizer (Service Mode) После завершения последовательности Reset + Stabilizer запустите Gradation Adjust; если проблема сохраняется, выполните регулировку D Max Density.
Проблема устранена проверкой шагов до 8.
18. Проблема качества изображения
Индикация предупреждения На панели отображается отметка обслуживания.
Предпримите действия согласно коду предупреждения на экране State Confirm.
tion После включения главного выключателя питания машина испытывает вибрацию.
Выключите и включите Main Power Switch.
Рычаг втягивания светодиода (LED retracting lever) заблокирован в положении.
Выдвини узел (IU) и переустанови его.
На Image Transfer Belt видны отпечатки пальцев, масло или другие посторонние вещества.
Image Transfer Belt грязен или поцарапан.
Очистите грязный ремень мягкой тканью.
Drive coupling машины грязный.
Поверхность печатного барабана (PC Drum) поцарапана.
Image Transfer Roller установлен правильно.
Image Transfer Roller грязный или поцарапанный.

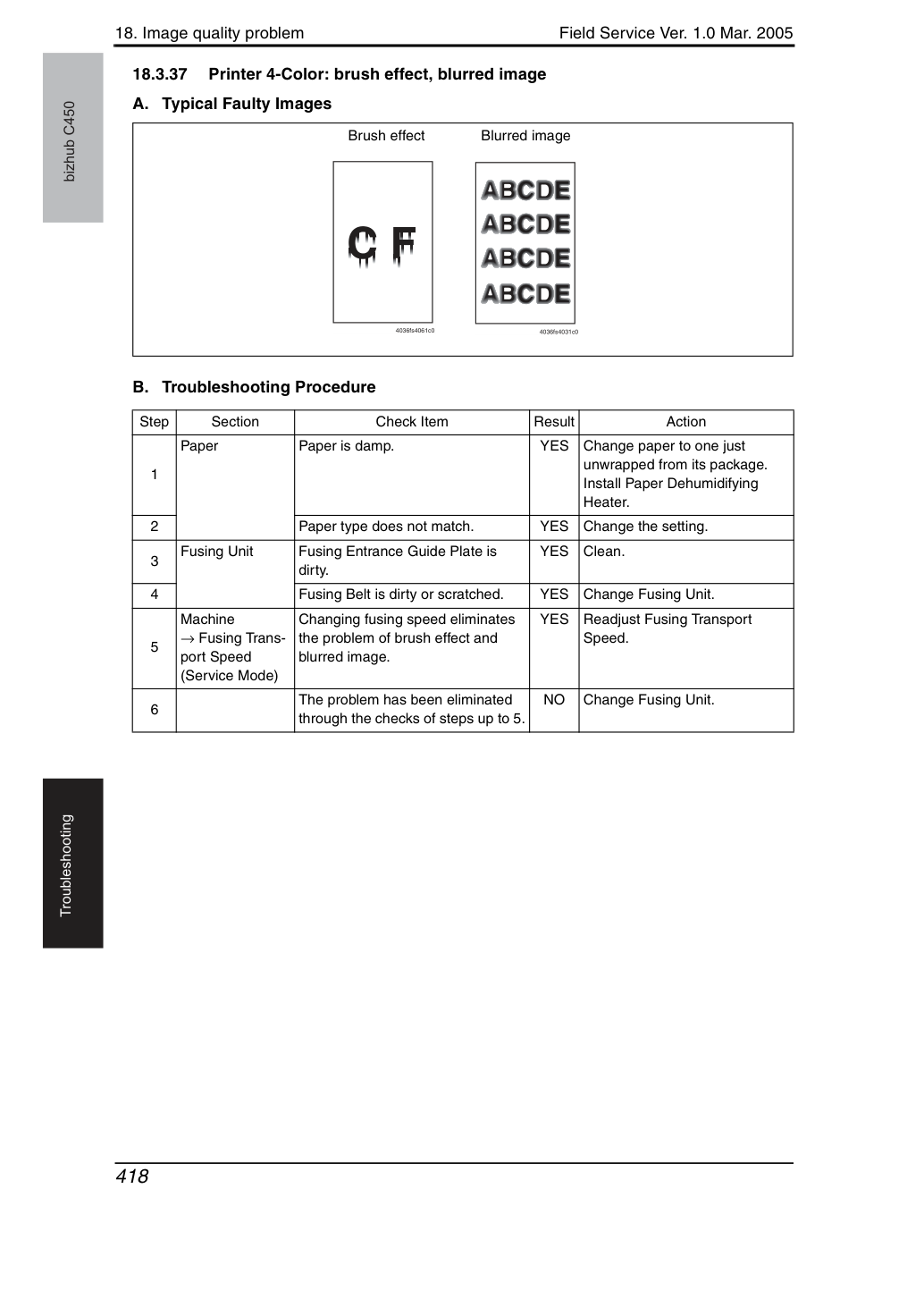

port Speed (Service Mode) Возникает эффект размытия кисти или изображение нечеткое.
tration Adjustment (Service Mode) Проверьте конкретный цвет, в котором происходит смещение цвета.
Adjustment. Если смещение цвета не устранено даже при коррекции ± 1 точка, перейдите к следующему шагу.
Проблема устранена в результате проверок этапов до 11.
18. Проблема качества изображения
Имеются пустые области на передней стороне или в области высокой плотности.
На задней кромке имеются пустые участки.
Выполните "Transfer Adjust" в разделе "Image Process Adjustment" в Service Mode.
Transfer Belt Unit На Transfer Belt видны отпечатки пальцев, масло или другие посторонние вещества.
Transfer Belt грязный или поцарапанный.
Очистите грязный ремень мягкой тканью.
Замените Transfer Belt Unit, если ремень поврежден.
Transfer Roller грязный или поцарапанный.
Charge Neutralizing Cloth не отделен и клемма заземления подключена правильно.
На пути подачи бумаги находится посторонний предмет.
Pre-Image Transfer Guide Plate повреждена или грязна.
Пыль бумаги накапливается на Paper Dust Remover.
Проблема устранена путем проверки шагов до 9.
18. Проблема качества изображения
Поверхность печатного барабана (PC Drum) поцарапана.
На Image Transfer Belt видны отпечатки пальцев, масло или другие посторонние вещества.
Image Transfer Belt грязен или поцарапан.
Очистите грязный ремень мягкой тканью.
Image Transfer Roller грязный или поцарапанный.
На пути подачи бумаги находится посторонний предмет.
Пыль бумаги накапливается на Paper Dust Remover.

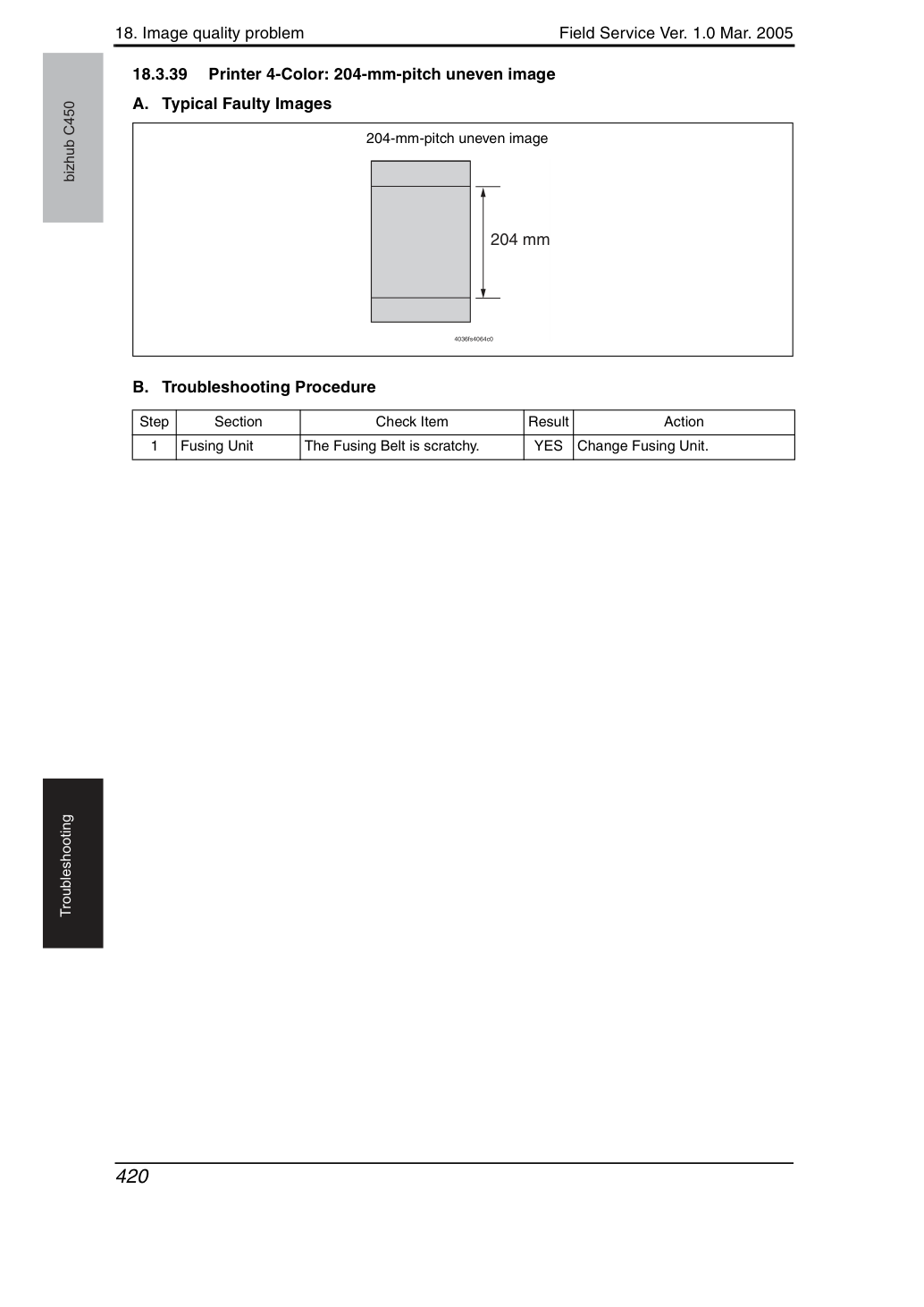

Fusing Belt грязный или поцарапанный.
Проблема устранена проверкой шагов до 7.
18. Проблема качества изображения
perature (Service Mode) Изменение температуры термоузла устраняет проблему плохой производительности термоузла и отпечатков.
Проблема устранена в результате проверок до шага 2.
18. Проблема качества изображения
Замените бумагу на только что распакованную из упаковки.
Fusing Entrance Guide Plate грязна.
Fusing Belt грязный или поцарапанный.
port Speed (Service Mode) Изменение скорости термоузла устраняет проблему эффекта размытия кисти и нечеткого изображения.
Проблема устранена в результате проверок до шага 5.
18. Проблема качества изображения
Image Transfer Roller поцарапан или грязный.
На пути подачи бумаги находится посторонний предмет.
Fusing Entrance Guide Plate поцарапана или грязна.
Lower Fusing Roller поцарапан или грязный.
На Transfer Belt видны отпечатки пальцев, масло или другие посторонние вещества.
Проблема устранена в результате проверок до шага 5.
18. Проблема качества изображения
18. Проблема качества изображения
Поверхность печатного барабана (PC Drum) поцарапана.
Приводной шестерни Image Transfer Belt Unit нетронута.
Image Transfer Roller поврежден.
