2. Периодическая проверка

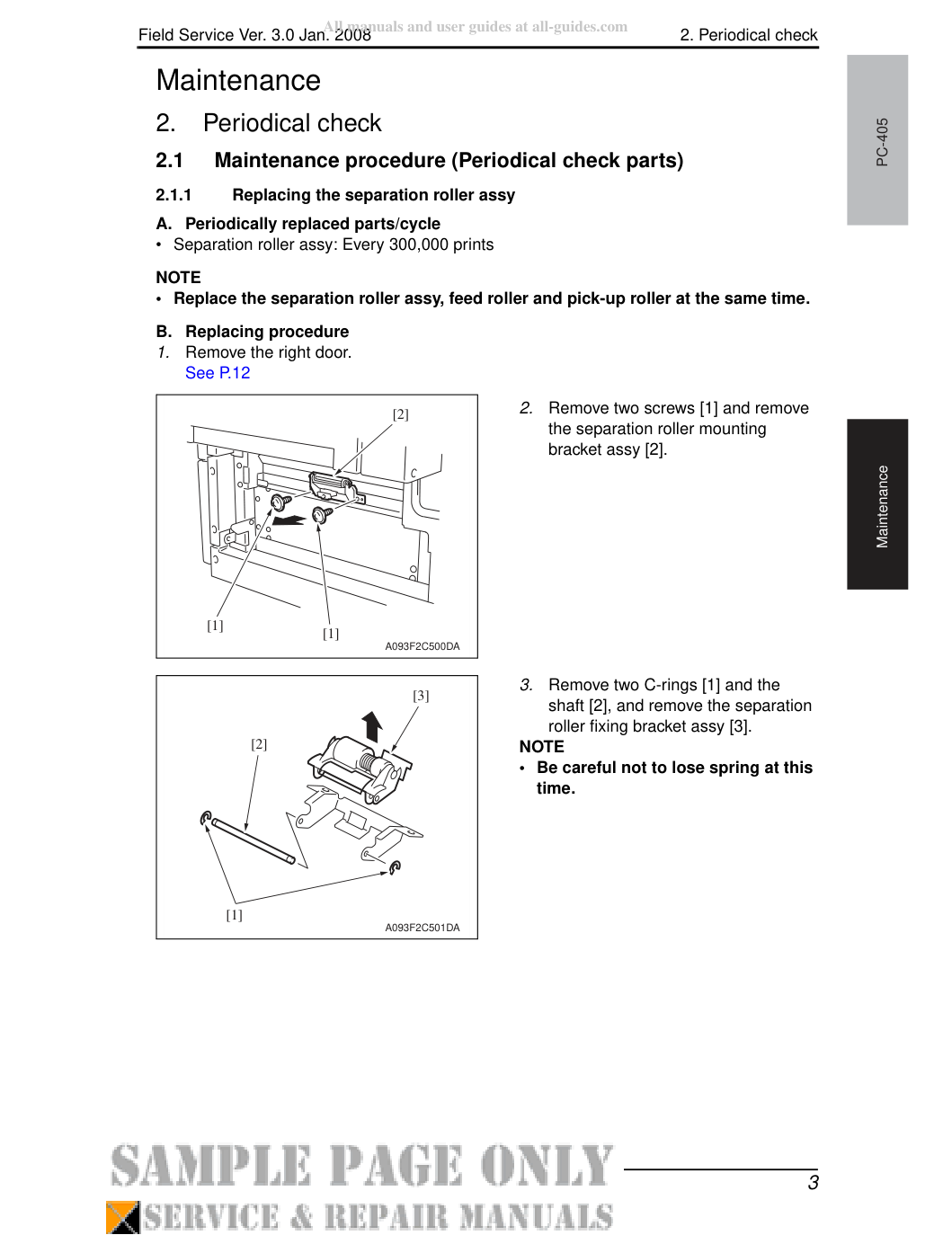

Замена узла сепарирующего ролика A. Периодически заменяемые части/цикл • Узел сепарирующего ролика: каждые 300 000 отпечатков ПРИМЕЧАНИЕ • Заменяйте узел сепарирующего ролика, ролик подачи и ролик захвата одновременно.
Извлеките два винта [1] и снимите узел кронштейна крепления сепарирующего ролика [2].
Извлеките два C-кольца [1] и вал [2], и снимите узел кронштейна фиксации сепарирующего ролика [3].
• Будьте осторожны, не потеряйте пружину при выполнении этой операции.
1. Технические характеристики продукта
*: Бумага большого размера доступна только для режима без сортировки.
2. Прочее
• Для предотвращения ослабления винтов на винты нанесен фиксатор винтов синего или зеленого цвета.
• Фиксатор винтов нанесен на винты, которые могут ослабиться из-за вибраций и нагрузок, создаваемых при использовании машины, или вибраций при транспортировке.
• Если винты с покрытием фиксатором ослабнут или будут удалены, обязательно нанесите фиксатор винтов после затягивания винтов.
• Винты, которые сложно регулировать на месте, окрашены в красный цвет, чтобы предотвратить их случайное удаление.
• Не удаляйте и не ослабляйте красные винты на месте. Также следует отметить, что если для одной детали используется два или более винтов, только один винт может быть отмечен красной краской.
C. Переменные резисторы на плате ПРИМЕЧАНИЕ • Не регулируйте переменные резисторы на платах, для которых не предусмотрены инструкции регулировки в разделе Регулировка/Настройка.
Снятие печатных плат ВНИМАНИЕ • При снятии печатной платы или другого электрического компонента обратитесь к разделу "Обращение с печатными платами" и следуйте соответствующим процедурам снятия.
• В приведенных ниже процедурах снятия опущено удаление разъемов и винтов крепления держателя печатной платы или самой печатной платы.
• Если абсолютно необходимо прикасаться к микросхемам и другим электрическим компонентам на плате, обязательно заземлите свое тело.
