Инструкция по ремонту Konica Minolta bizhub C353 — все главы →
Содержание
- 1. INFORMATION FOR PARTS GUIDE MANUAL
- 2. DIAGRAM OF MAIN PARTS SECTION
- 3. EXTERNAL PARTS
- 4. EXTERNAL PARTS
- 5. INNER COVER SECTION
- 6. CONTROL PANEL
- 7. IR COVER

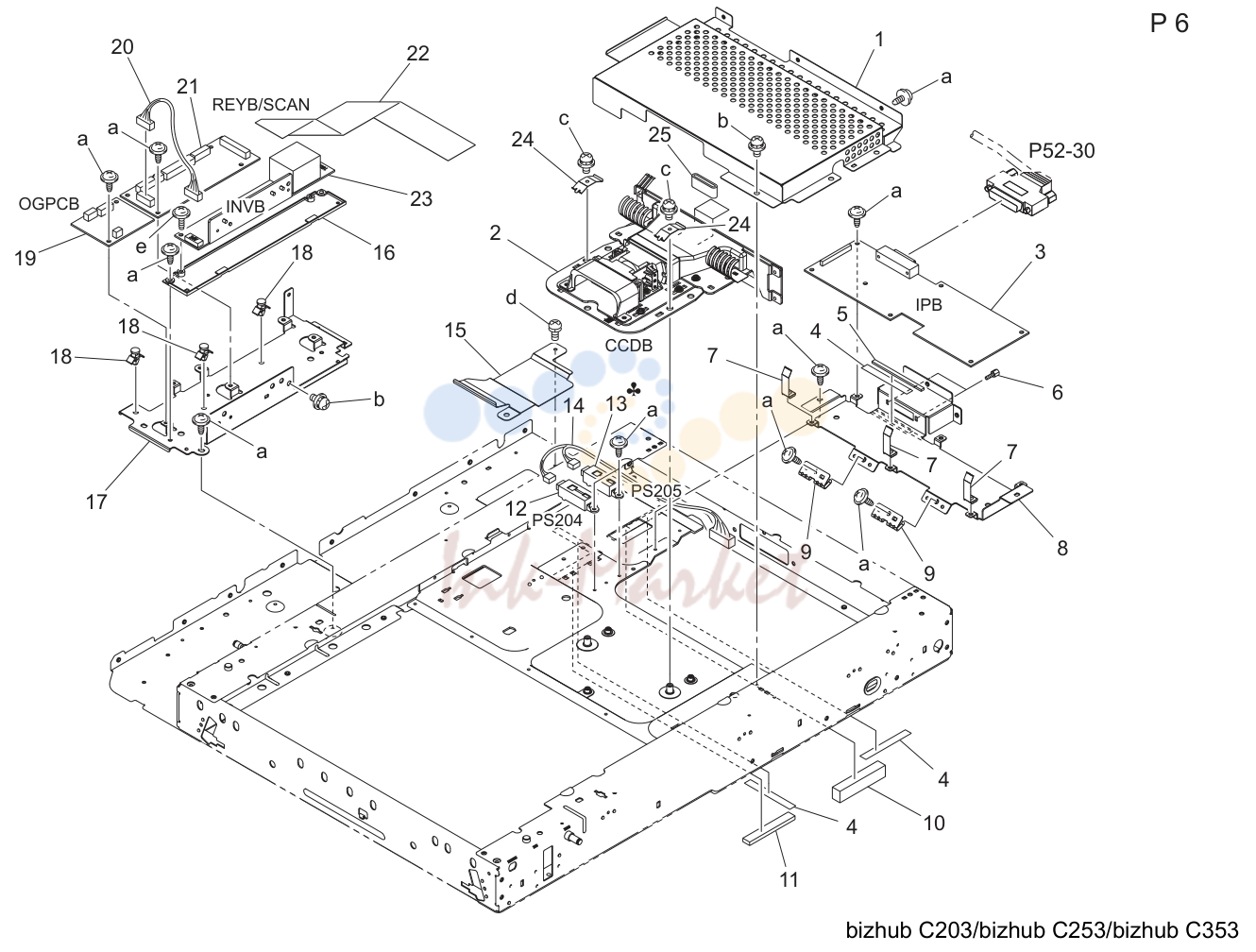

- 8. CCD UNIT

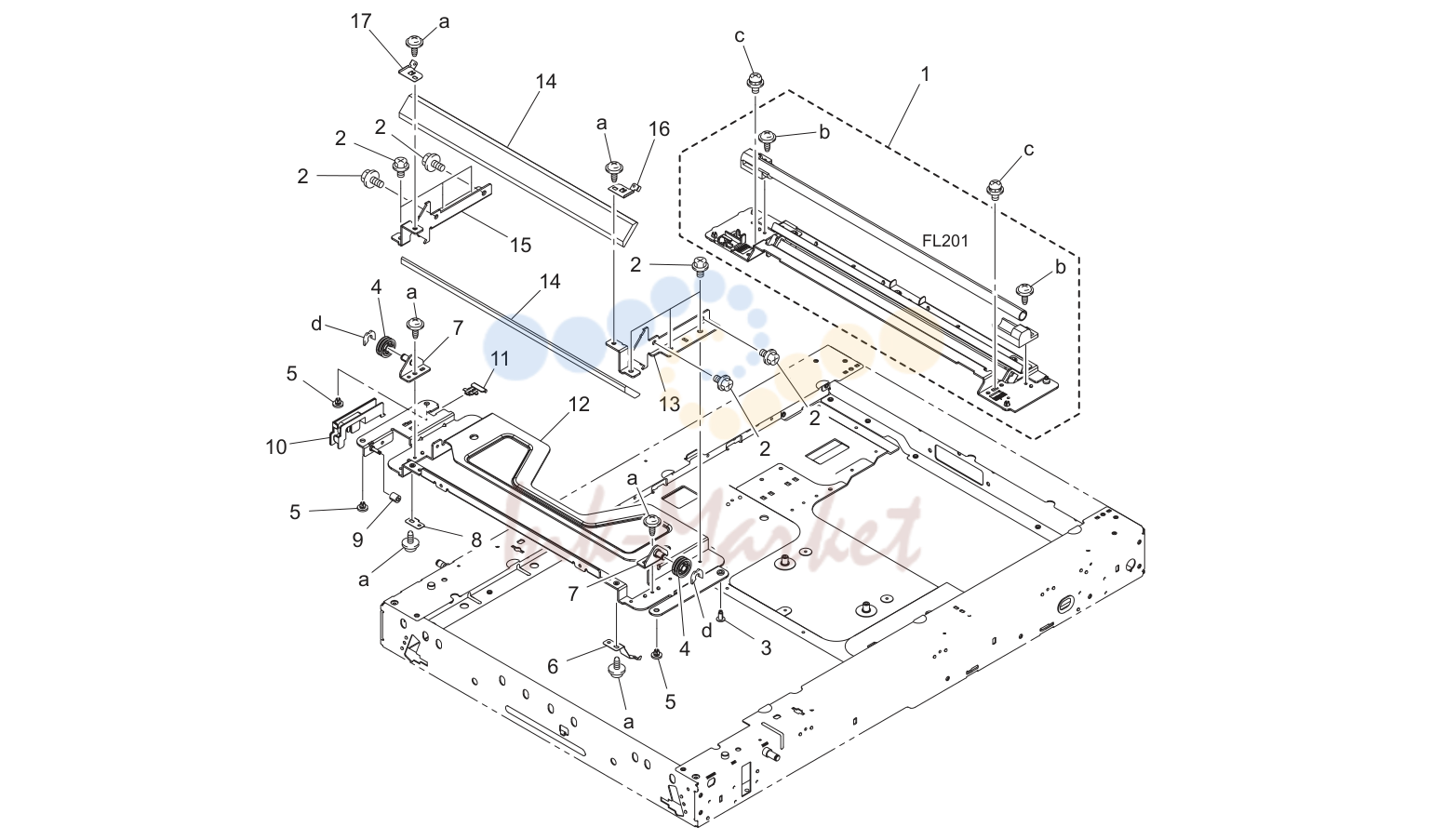

- 9. SCANNER SECTION

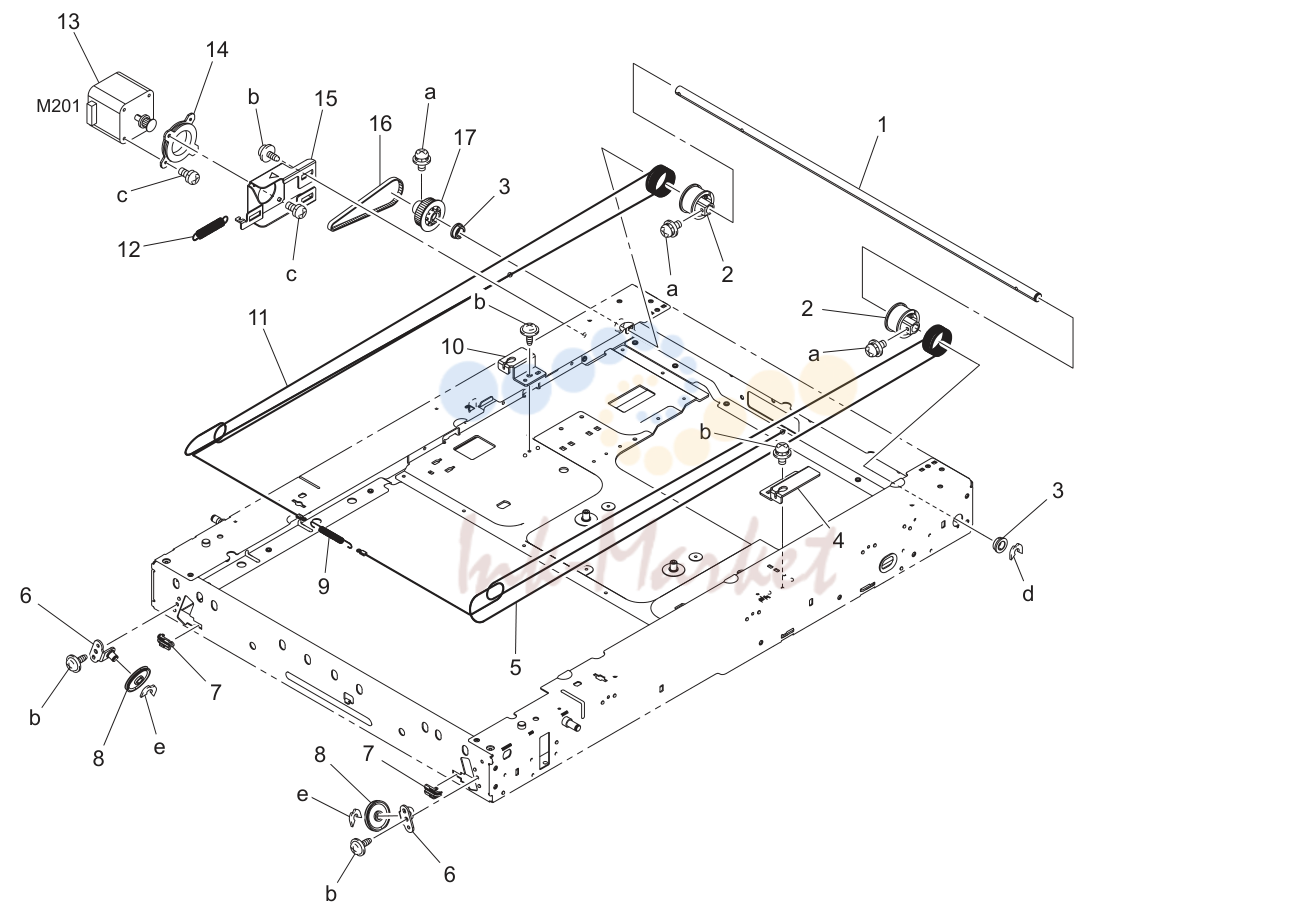

- 10. SCANNER DRIVE SECTION

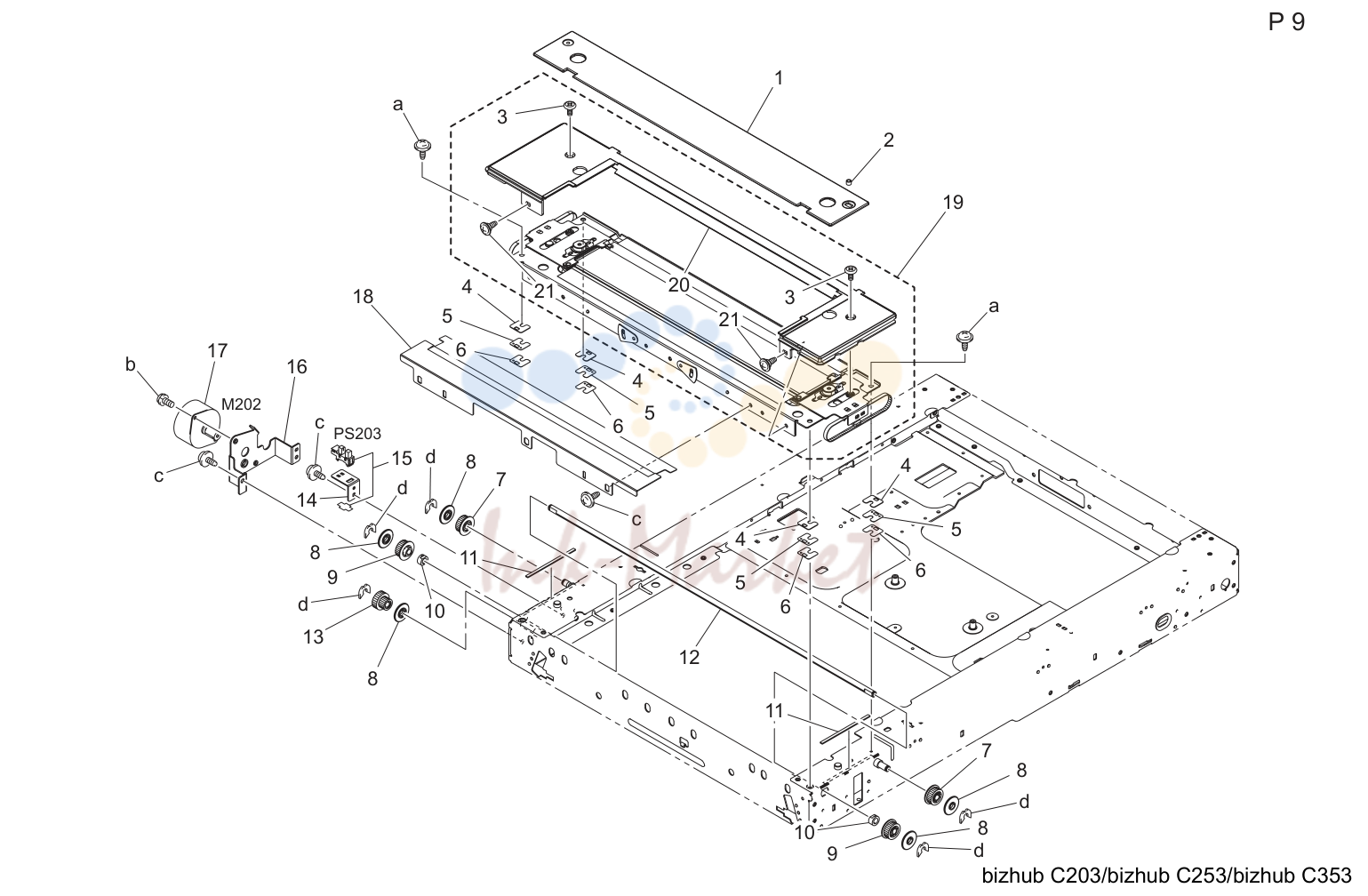

- 11. GLASS SHIFTING UNIT

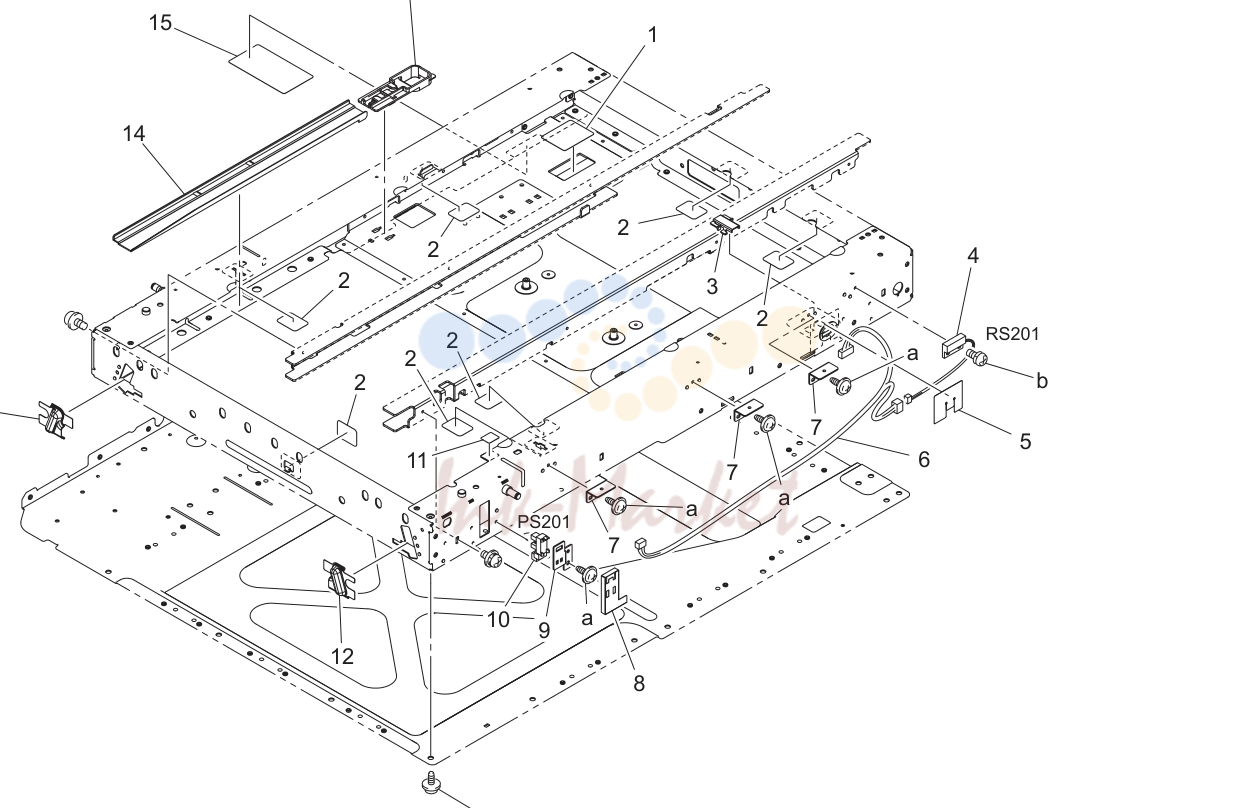

- 12. IR FRAME SECTION

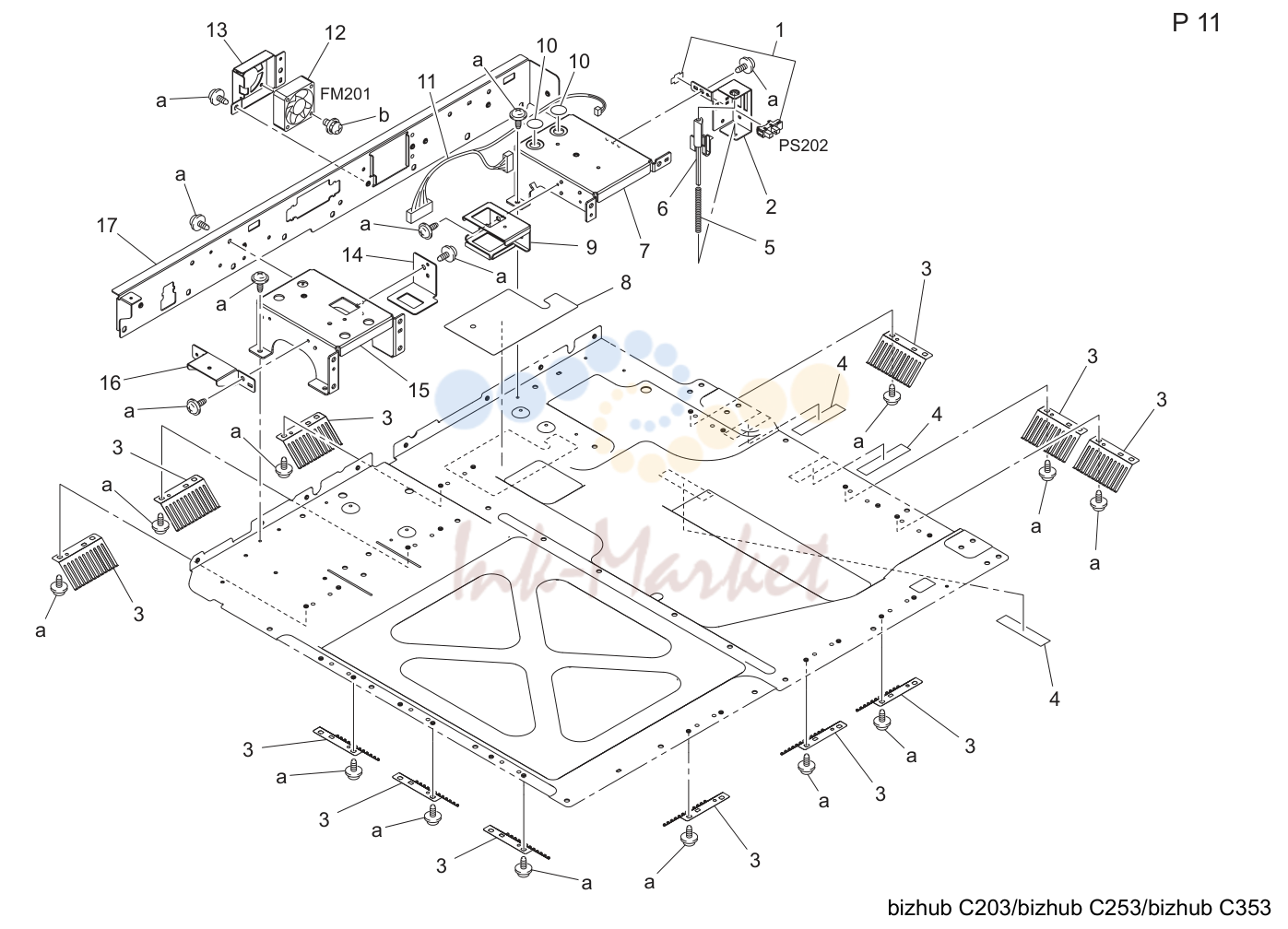

- 13. IR FRAME SECTION

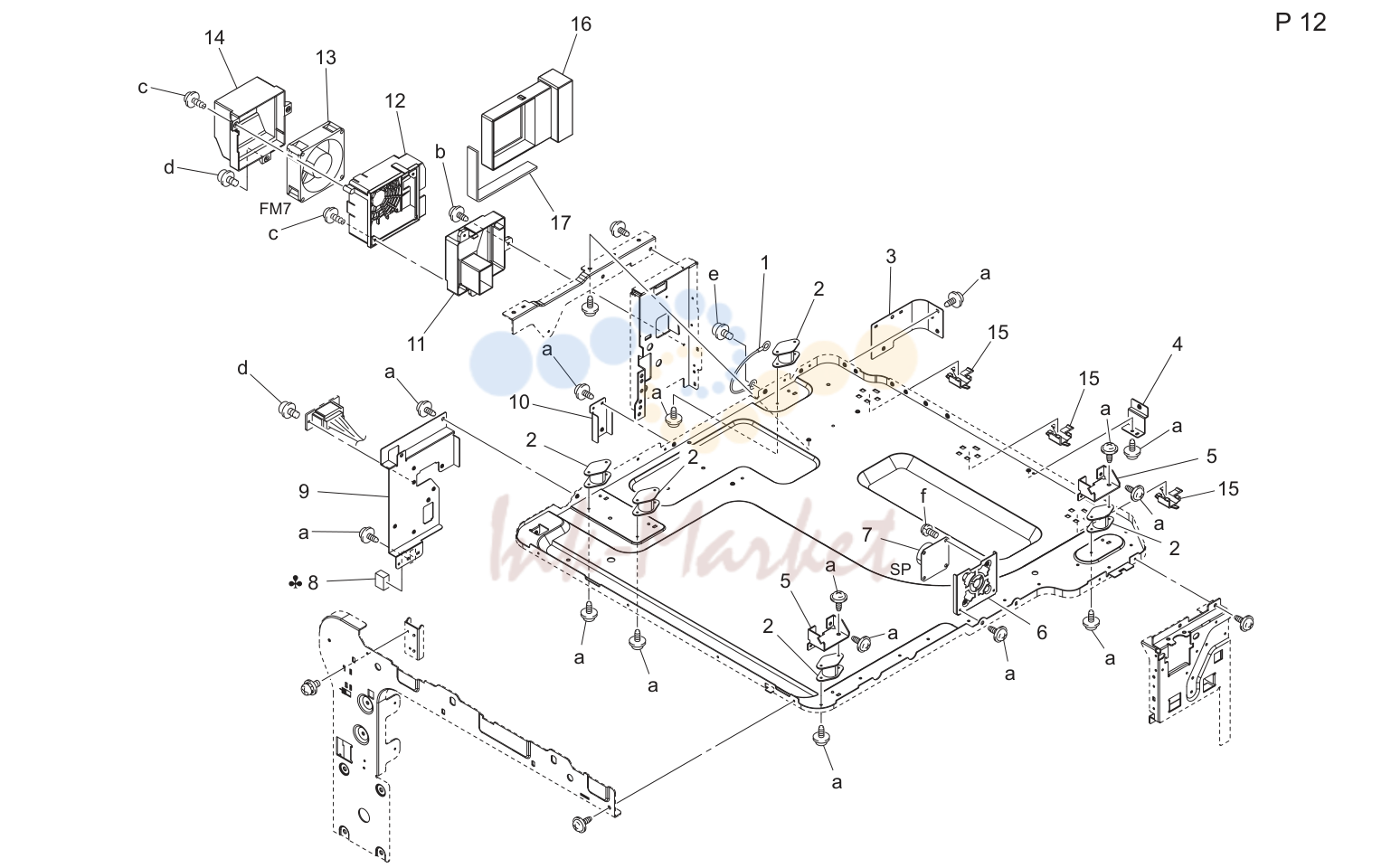

- 14. IR FRAME SECTION

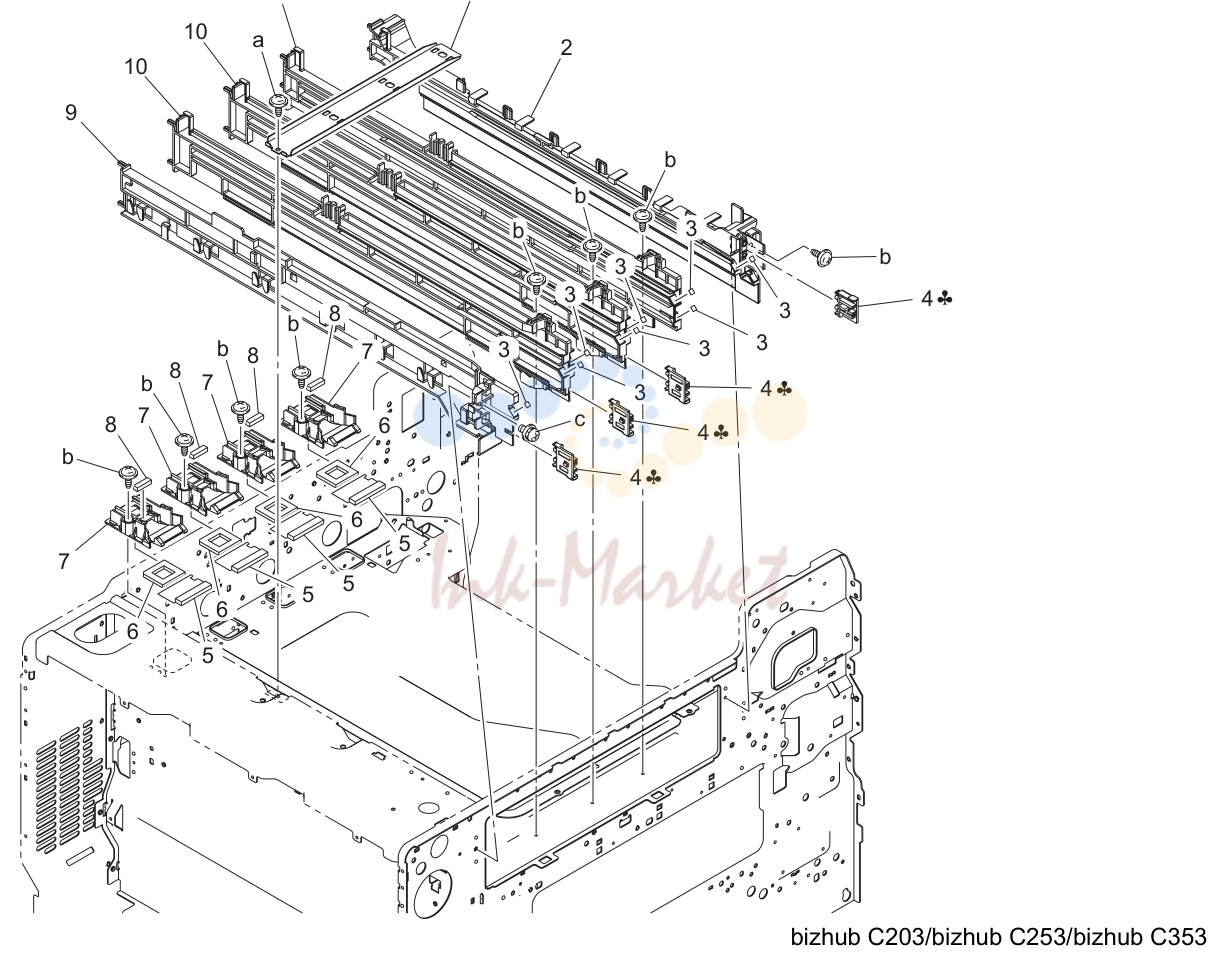

- 15. T/C RAIL SECTION

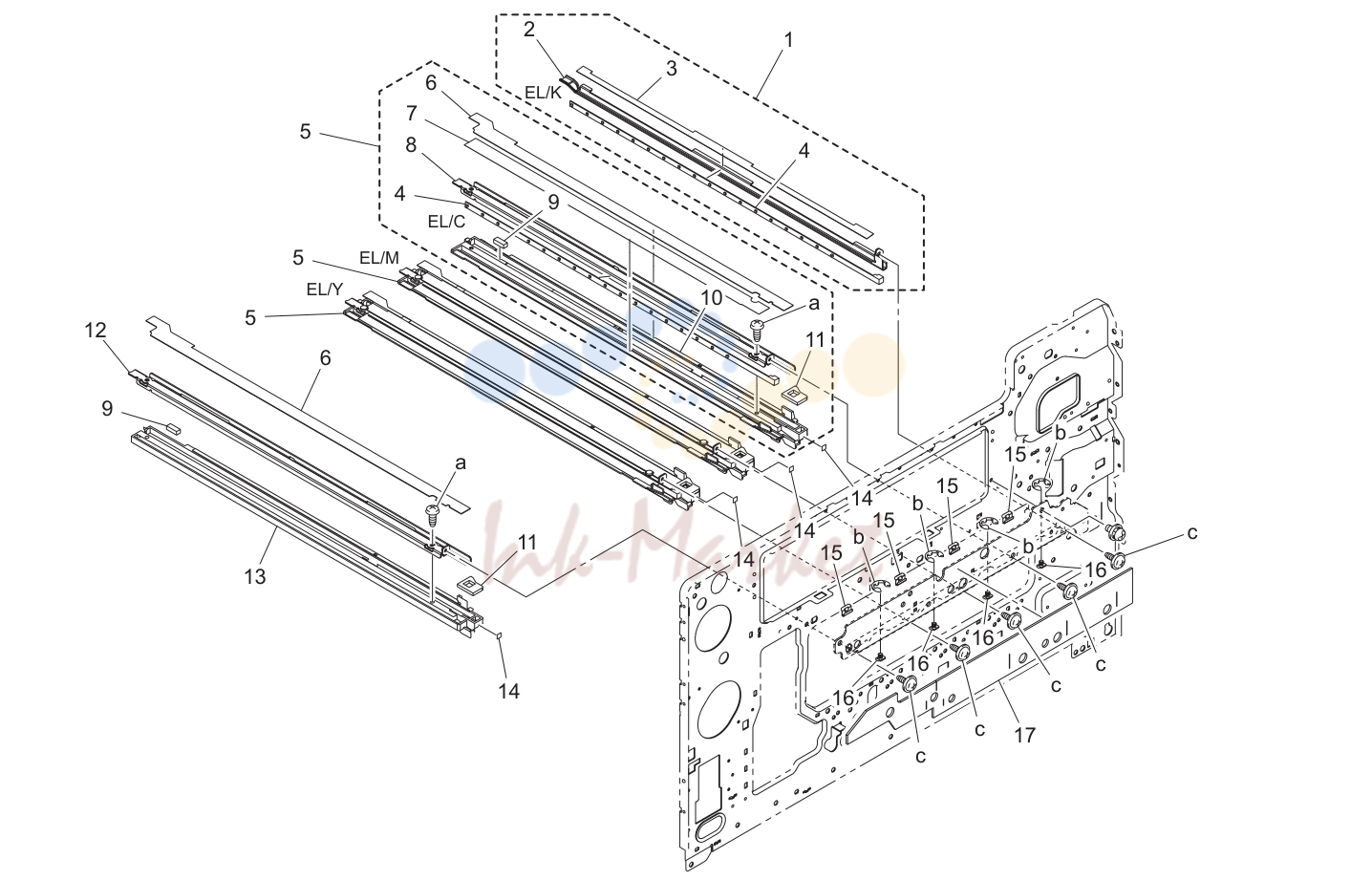

- 16. ERASE LAMP SECTION

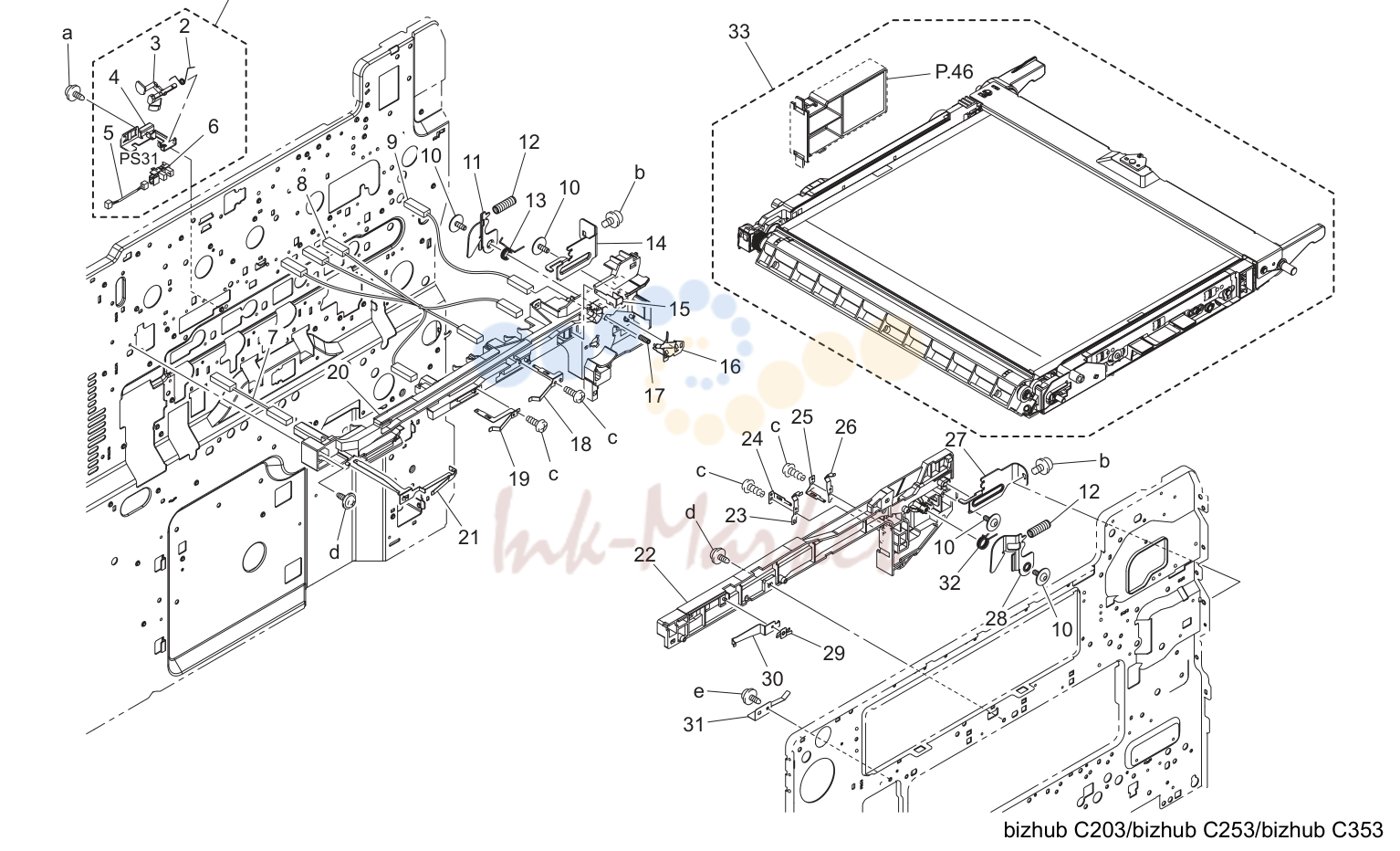

- 17. TRANSFER BELT UNIT

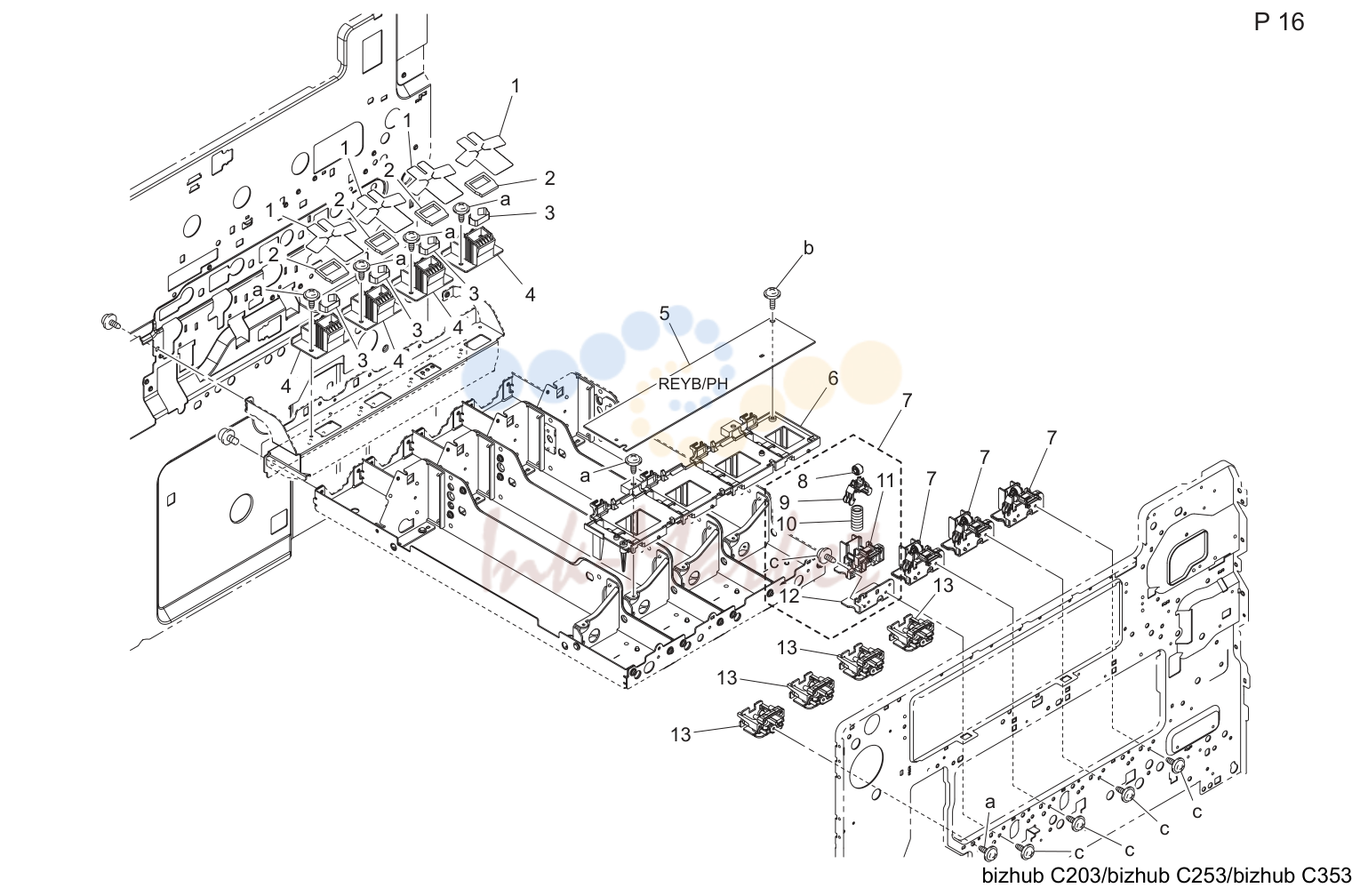

- 18. P/H FRAME SECTION

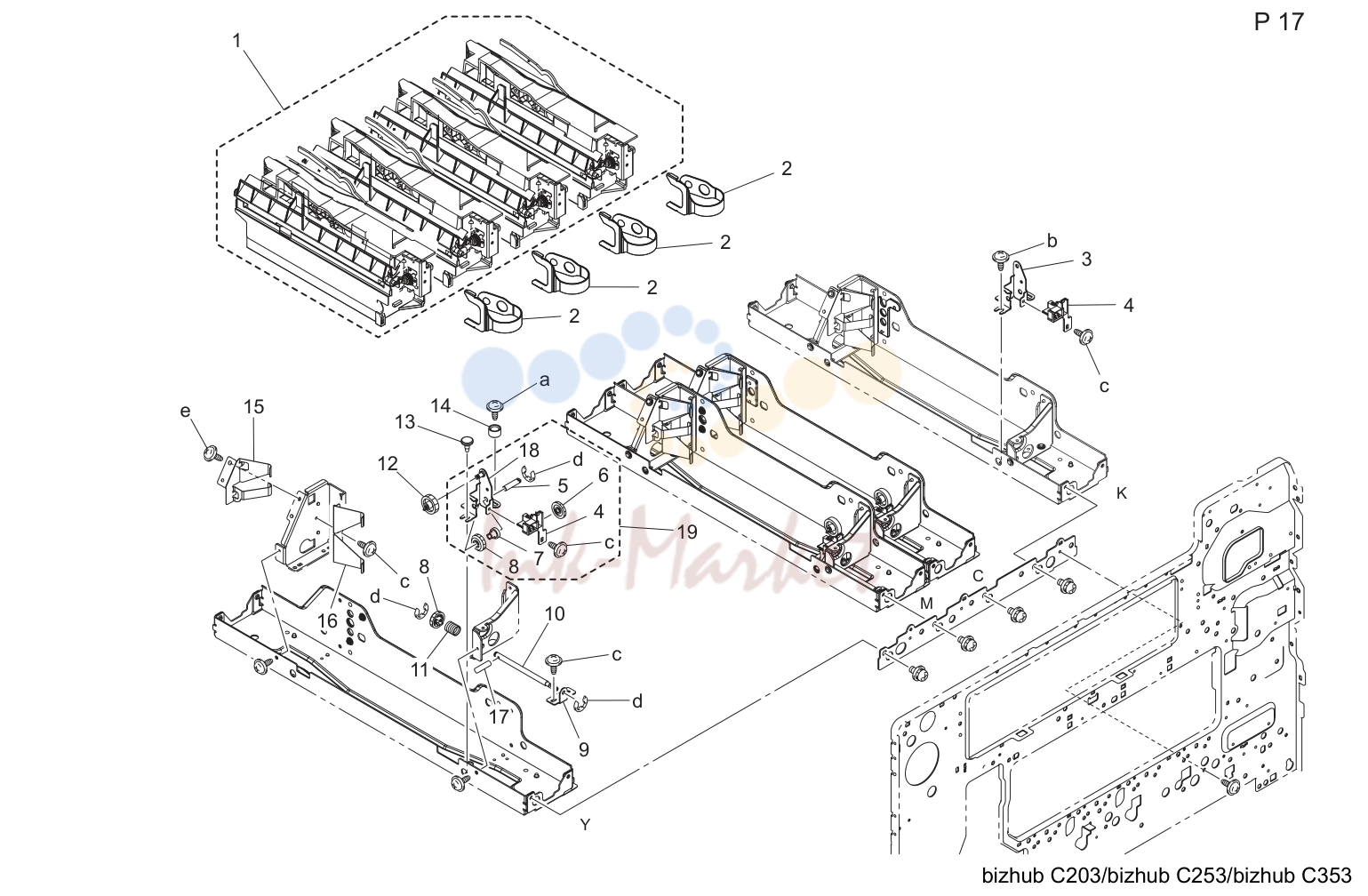

- 19. PRINT HEAD SECTION

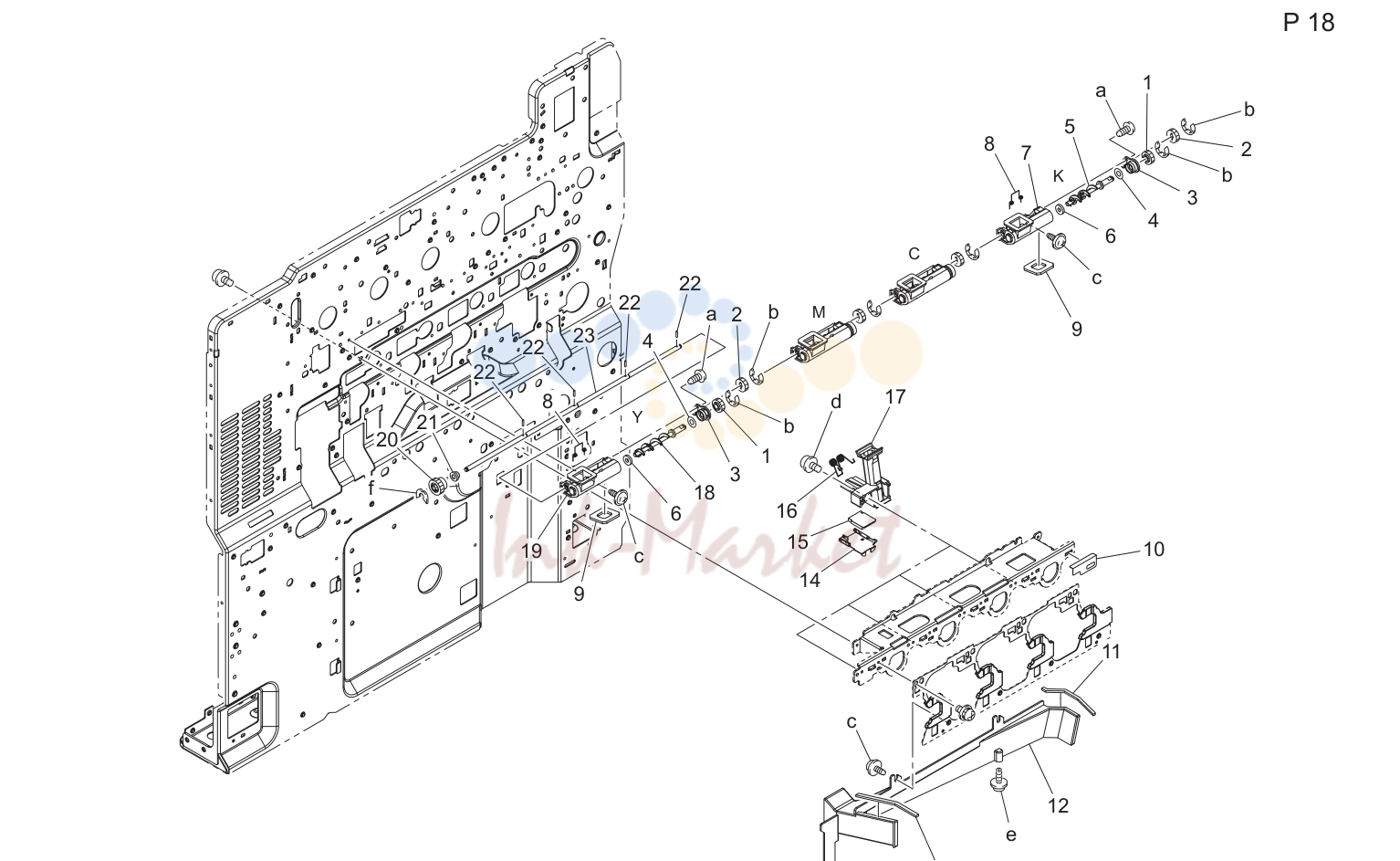

- 20. TONER CONVEYANCE SECTION

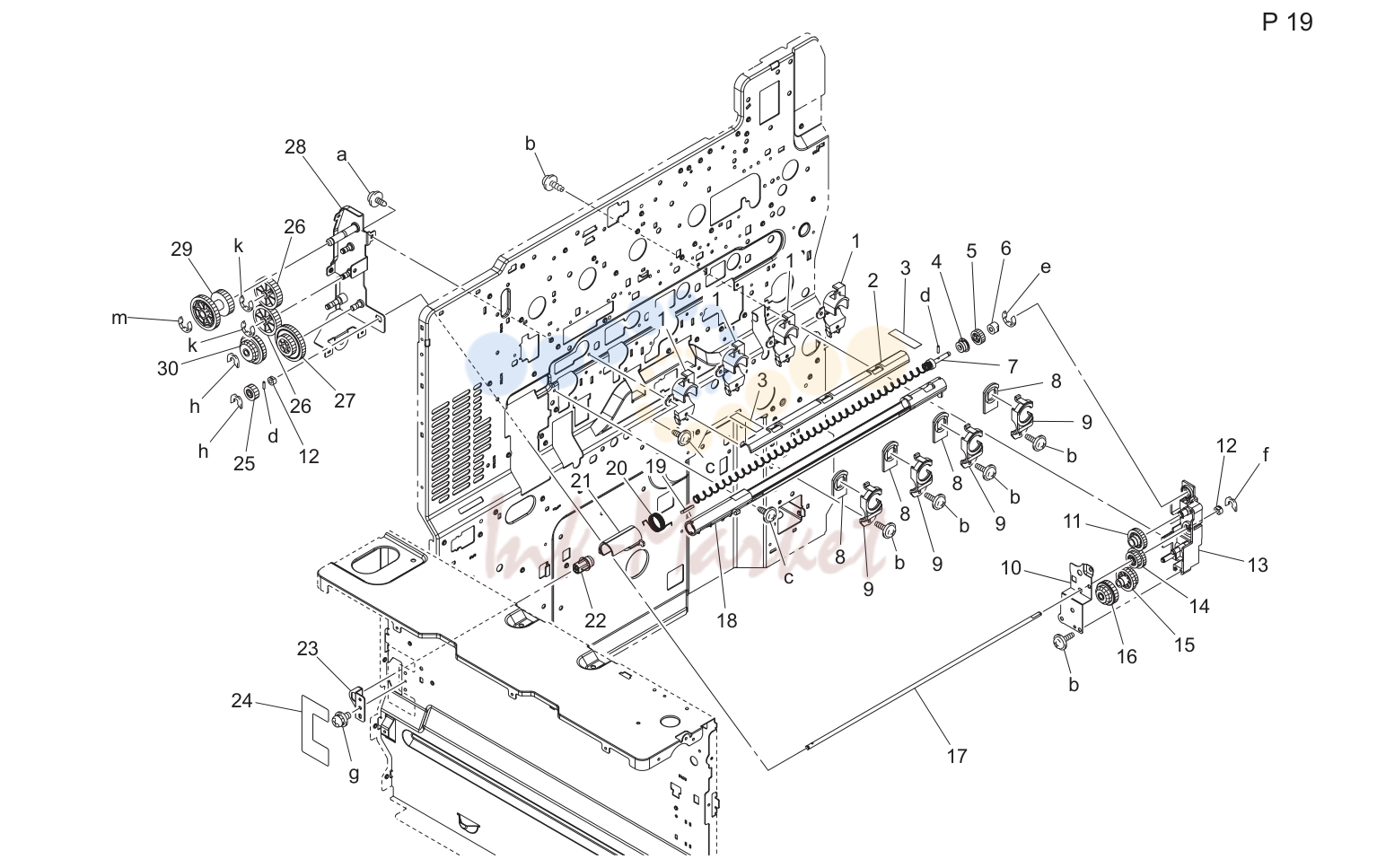

- 21. TONER CONVEYANCE SECTION

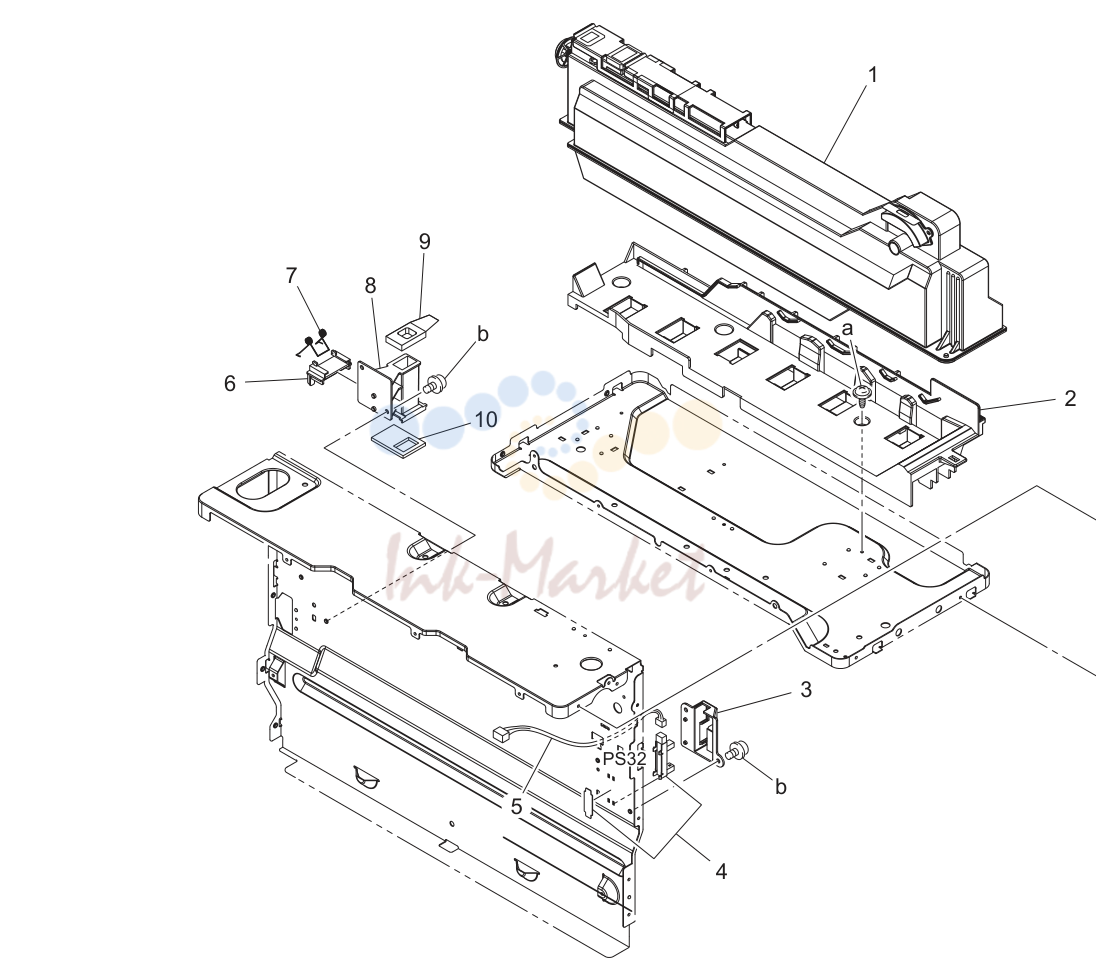

- 22. TONER COLLECTING SECTION

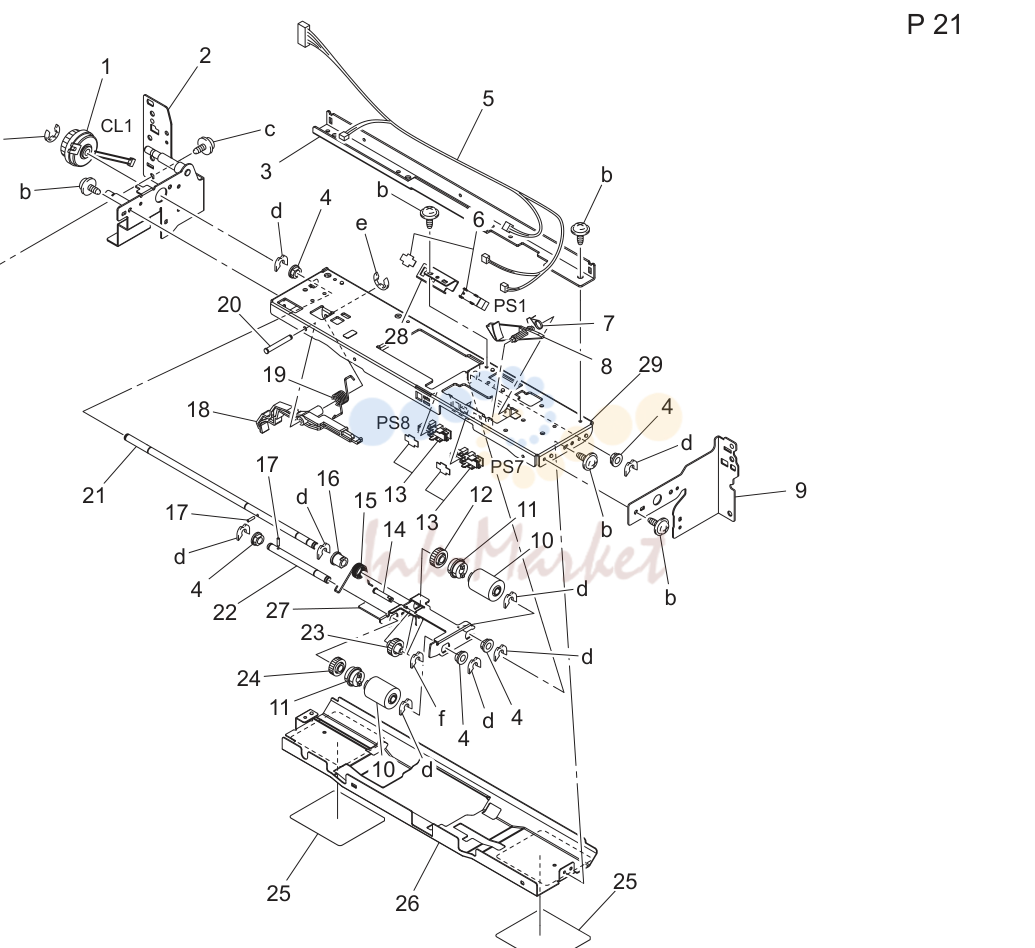

- 23. 1ST PAPER FEED SECTION

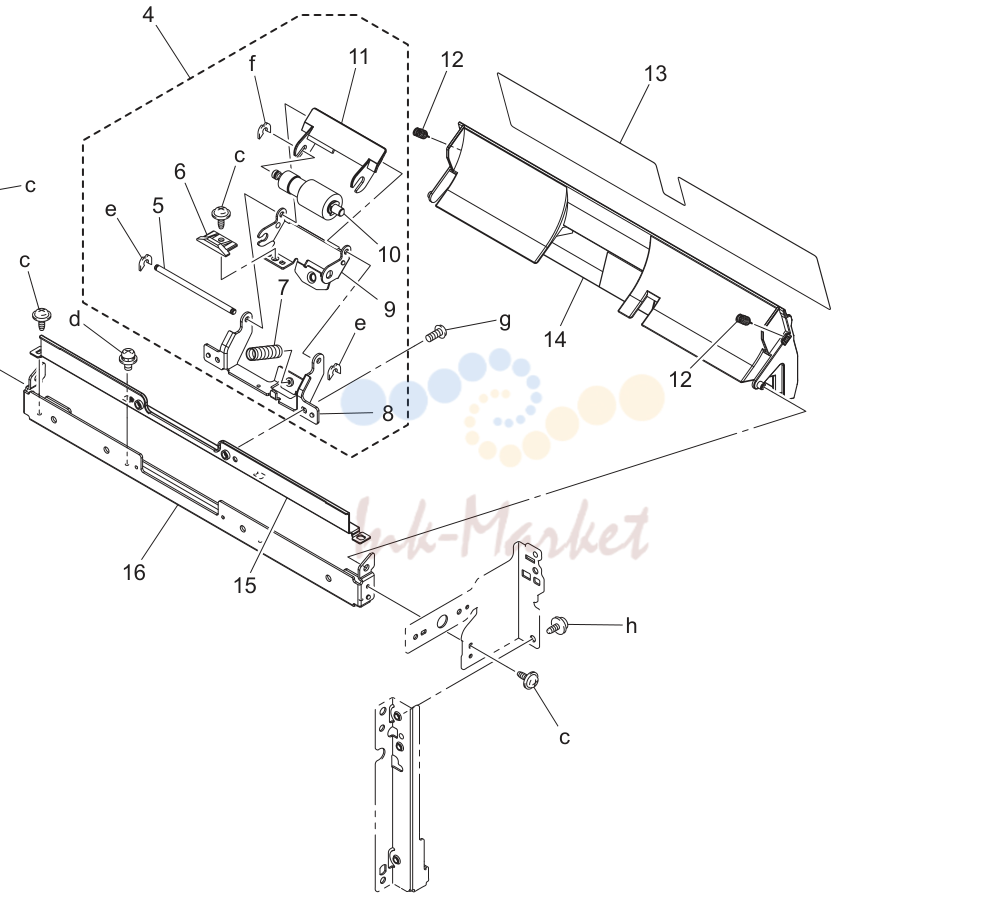

- 24. 1ST PAPER FEED SECTION
- 25. 2ND PAPER FEED SECTION
- 26. 2ND PAPER FEED SECTION
- 27. 2ND PAPER FEED SECTION
- 28. 1ST CASSETTE SECTION
- 29. 1ST CASSETTE SECTION
- 30. 2ND CASSETTE SECTION
- 31. 2ND CASSETTE SECTION
- 32. MANUAL FEED TRAY UNIT
- 33. MANUAL FEED TRAY UNIT
- 34. MANUAL FEED TRAY UNIT
- 35. MANUAL FEED TRAY UNIT
- 36. ADU/VERTICAL CONVEYANCE SECTION
- 37. ADU/VERTICAL CONVEYANCE SECTION
- 38. ADU/VERTICAL CONVEYANCE SECTION
- 39. ADU/VERTICAL CONVEYANCE SECTION
- 40. ADU/VERTICAL CONVEYANCE SECTION
- 41. FUSING SECTION
- 42. PAPER EXIT SECTION
- 43. PAPER EXIT SECTION
- 44. MAIN DRIVE SECTION
- 45. FEED/TRANSPORT DRIVE SECTION
- 46. FUSING DRIVE SECTION
- 47. MAIN FRAME SECTION
- 48. LOWER FRAME SECTION
- 49. SIZE DETECTING SECTION
- 50. HIGH VOLTAGE UNIT
- 51. MAIN POWER SUPPLY UNIT
- 52. REAR ELECTRICAL SECTION
- 53. REAR FAN SECTION
- 54. SHIELD BOX SECTION
- 55. WIRING ACCESSORIES AND JIGS
- 56. ACCESSORY PARTS
- 57. MAINTENANCE LIST 1/1
1. INFORMATION FOR PARTS GUIDE MANUAL
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | When you order, please check the proper figures beforehand that are on Our Parts Guide Manual, and order with the appropriate figures. | ||
| 2 | For screws, Nuts, Washers, retaining rings and Pins which are used in this model, one letter is shown on the Standard parts column of Parts list and | ||
| 3 | In order to maintain safety of the product, some specific parts composed of this product are set up as "essential safety parts". | ||
| 4 | The assigned parts number for the "essential safety parts" is indicated as "SP00-****". | ||
| 5 | means that there are exclusive parts for each destination. | ||
| 6 | Revision Mark | ||
| 7 | All rights reserved. (any reprints or quotations are prohibited.) | ||
| 1 | DIGITAL MFP COLOR bizhub C203/bizhub C253/bizhub C353 | ||
| 2 | DOCUMENT FEEDER DF-611 | ||
| 3 | OTHER OPTION OC-507 | ||
| 4 | OTHER OPTION MK-711 | ||
| 5 | OTHER OPTION VI-504 | ||
| 6 | FAX CONTROLLER FK-502 | ||
| 7 | OTHER OPTION EK-603 | ||
| 8 | OTHER OPTION MK-713 | ||
| 9 | PAPER FEEDER PC-104 | ||
| 10 | PAPER FEEDER PC-204 | ||
| 11 | PAPER FEEDER PC-405 | ||
| 12 | SORTER/FINISHER FS-519 | ||
| 13 | OTHER OPTION OT-602 | ||
| 14 | PUNCH UNIT PK-515 | ||
| 15 | SORTER/FINISHER MT-502 | ||
| 16 | SORTER/FINISHER SD-505 | ||
| 17 | STACKER JS-505 |

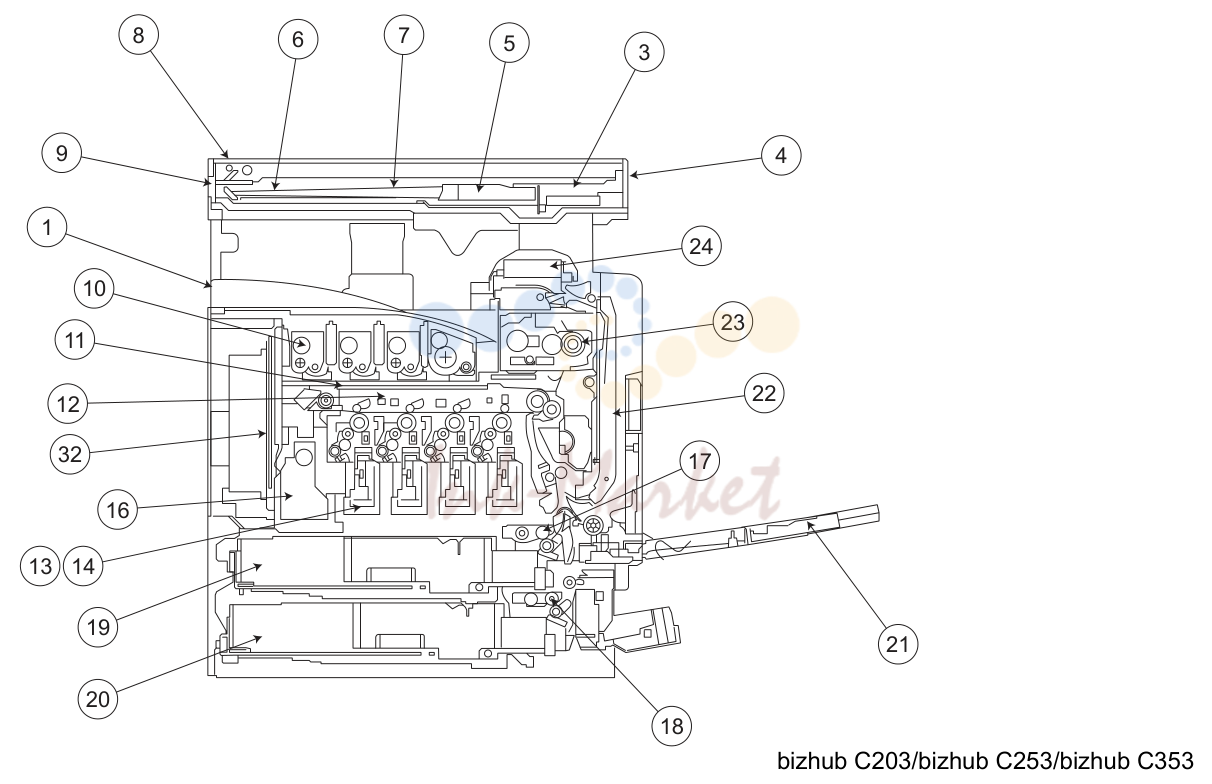

2. DIAGRAM OF MAIN PARTS SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | EXTERNAL PARTS P1 P2 | ||
| 2 | INNER COVER SECTION P3 | ||
| 3 | CONTROL PANEL P4 | ||
| 4 | IR COVER P5 | ||
| 5 | CCD UNIT P6 | ||
| 6 | SCANNER SECTION P7 | ||
| 7 | SCANNER DRIVE SECTION P8 | ||
| 8 | GLASS SHIFTING UNIT P9 | ||
| 9 | IR FRAME SECTION P10 P11 P12 | ||
| 10 | T/C RAIL SECTION P13 | ||
| 11 | ERASE LAMP SECTION P14 | ||
| 12 | TRANSFER BELT UNIT P15 | ||
| 13 | P/H FRAME SECTION P16 | ||
| 14 | PRINT HEAD SECTION P17 | ||
| 15 | TONER CONVEYANCE SECTION P18 P19 | ||
| 16 | TONER COLLECTING SECTION P20 | ||
| 17 | 1ST PAPER FEED SECTION P21 P22 | ||
| 18 | 2ND PAPER FEED SECTION P23 P24 P25 | ||
| 19 | 1ST CASSETTE SECTION P26 P27 | ||
| 20 | 2ND CASSETTE SECTION P28 P29 | ||
| 21 | MANUAL FEED TRAY UNIT P30 P31 P32 P33 | ||
| 22 | ADU/VERTICAL CONVEYANCE SECTION P34 P35 P36 P37 P38 | ||
| 23 | FUSING SECTION P39 | ||
| 24 | PAPER EXIT SECTION P40 P41 | ||
| 25 | MAIN DRIVE SECTION P42 | ||
| 26 | FEED/TRANSPORT DRIVE SECTION P43 | ||
| 27 | FUSING DRIVE SECTION P44 | ||
| 28 | MAIN FRAME SECTION P45 | ||
| 29 | LOWER FRAME SECTION P46 | ||
| 30 | SIZE DETECTING SECTION P47 | ||
| 31 | HIGH VOLTAGE UNIT P48 | ||
| 32 | MAIN POWER SUPPLY UNIT P49 | ||
| 33 | REAR ELECTRICAL SECTION P50 | ||
| 34 | REAR FAN SECTION P51 | ||
| 35 | SHIELD BOX SECTION P52 | ||
| 36 | WIRING P53 P54 P55 P56 P57 P58 | ||
| 37 | WIRING ACCESSORIES AND JIGS P59 | ||
| 38 | ACCESSORY PARTS P60 |

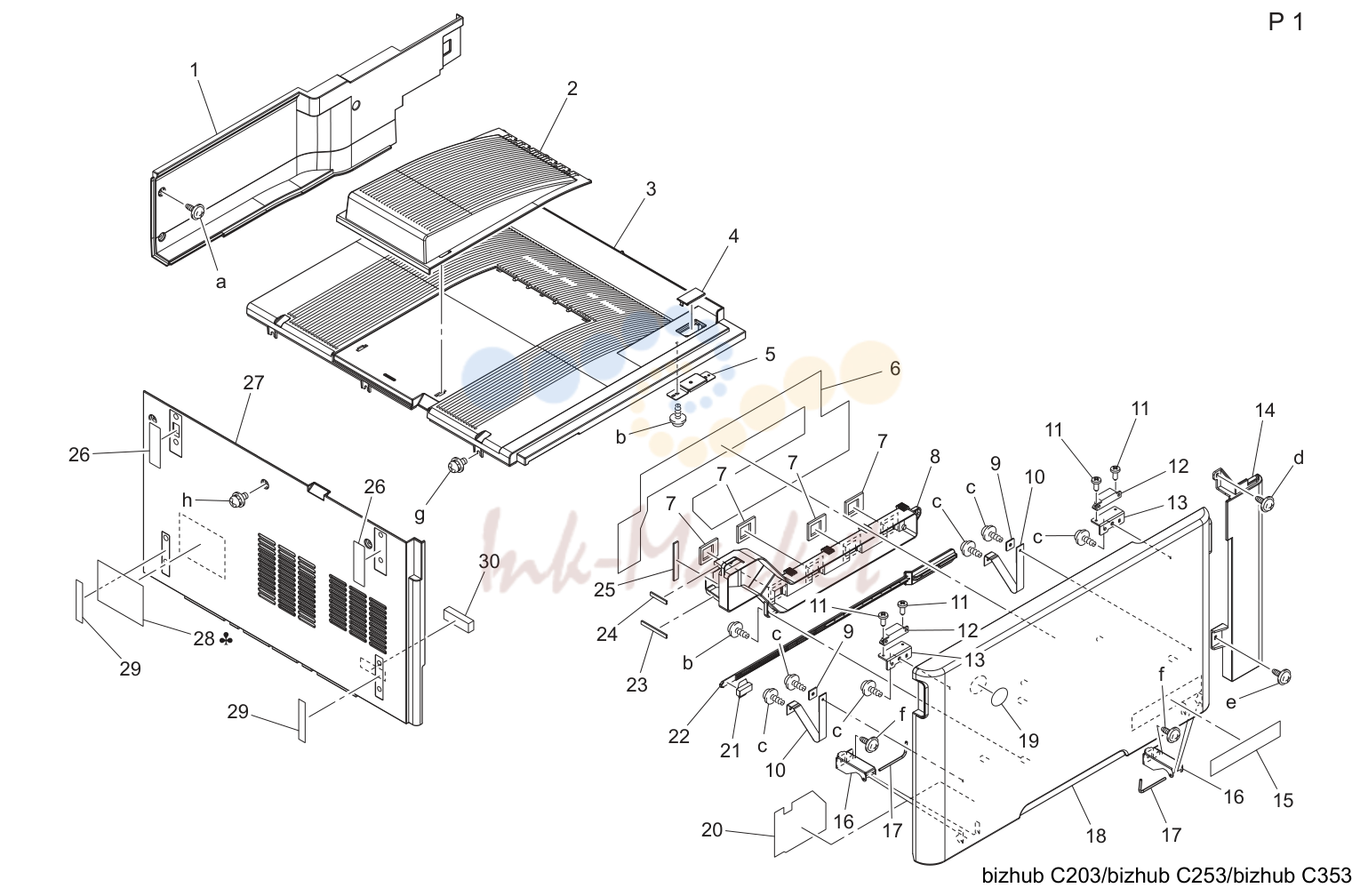

3. EXTERNAL PARTS
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A02E165800 запросить цену → | Cover | |
| 2 | A02E162000 запросить цену → | Tray | |
| 3 | A02E162100 запросить цену → | Top cover | |
| 4 | A02E163700 запросить цену → | Cover | |
| 5 | A02E161500 запросить цену → | Bracket | |
| 6 | A02E940100 запросить цену → | Label Remove/Clean | |
| 7 | A02E116400 запросить цену → | Seal | |
| 8 | A02E116000 запросить цену → | Duct | |
| 9 | 1053310301 запросить цену → | SET PLATE | |
| 10 | A02E161200 запросить цену → | Band | |
| 11 | 4038105101 запросить цену → | SCREW | |
| 12 | 4475260302 запросить цену → | MAGNET CATCH | |
| 13 | 4038104601 запросить цену → | BRACKET | |
| 14 | A02E162300 запросить цену → | Cover | |
| 15 | A02E942202 запросить цену → | Label Bizhub C353 {bizhub C353} | |
| 15 | A02E942302 запросить цену → | Label Bizhub C253 {bizhub C253} | |
| 15 | A02E942402 запросить цену → | Label Bizhub C203 {bizhub C203} | |
| 16 | A02E161000 запросить цену → | Hinge | |
| 17 | A02E161300 запросить цену → | Shaft | |
| 18 | A02E162201 запросить цену → | Front cover | |
| 19 | A00J945500 запросить цену → | Logo Mark | |
| 20 | A02E940400 запросить цену → | Label Waste Toner Remove | |
| 21 | 4038208406 запросить цену → | CLEANING PAD | |
| 22 | 4038208302 запросить цену → | CLANING MATERIAL | |
| 23 | A02E116200 запросить цену → | Seal | |
| 24 | A02E116500 запросить цену → | Seal | |
| 25 | A02E116300 запросить цену → | Seal | |
| 26 | A02E161600 запросить цену → | Seal | |
| 27 | A02E162402 запросить цену → | Left cover | |
| 28 | A00J945000 запросить цену → | Label Only connect | |
| 28 | A00J945700 запросить цену → | Label Caution | |
| 29 | A02E161100 запросить цену → | Label Mask | |
| 30 | A02E116800 запросить цену → | Seal {bizhub C203} |

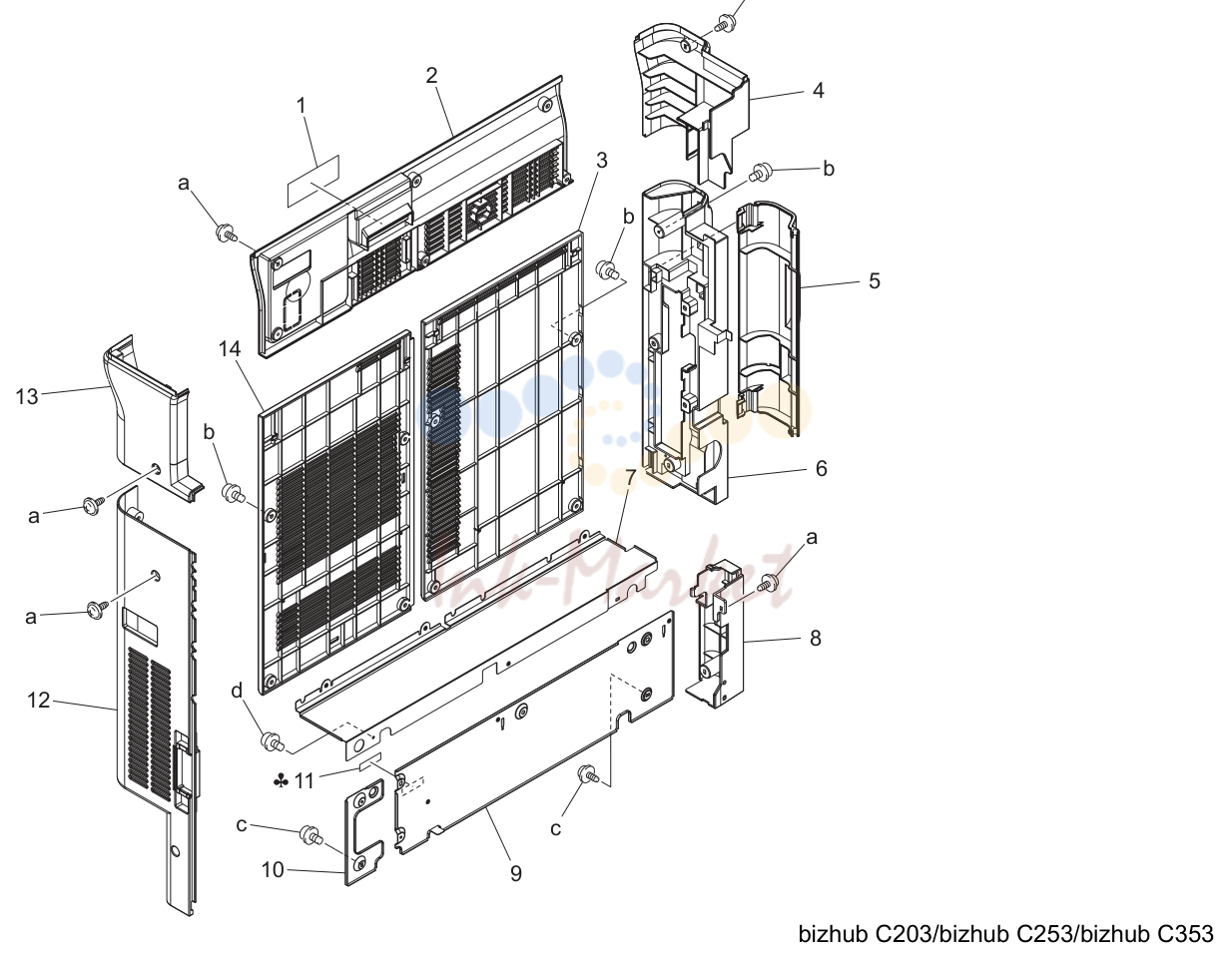

4. EXTERNAL PARTS
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A02E114300 запросить цену → | Seal | |
| 2 | A02E165701 запросить цену → | Cover | |
| 3 | A02E164400 запросить цену → | Cover | |
| 4 | A02E168700 запросить цену → | Cover | |
| 5 | A02E163600 запросить цену → | Cover | |
| 6 | A02E162900 запросить цену → | Cover | |
| 7 | A02E164600 запросить цену → | Cover | |
| 8 | A02E163000 запросить цену → | Cover | |
| 9 | A02E163200 запросить цену → | Cover | |
| 10 | A02E163300 запросить цену → | Cover | |
| 11 | A00J945201 запросить цену → | Label 220-240V 0.65A | |
| 12 | A02E162800 запросить цену → | Cover | |
| 13 | A02E168600 запросить цену → | Cover | |
| 14 | A02E164300 запросить цену → | Cover |

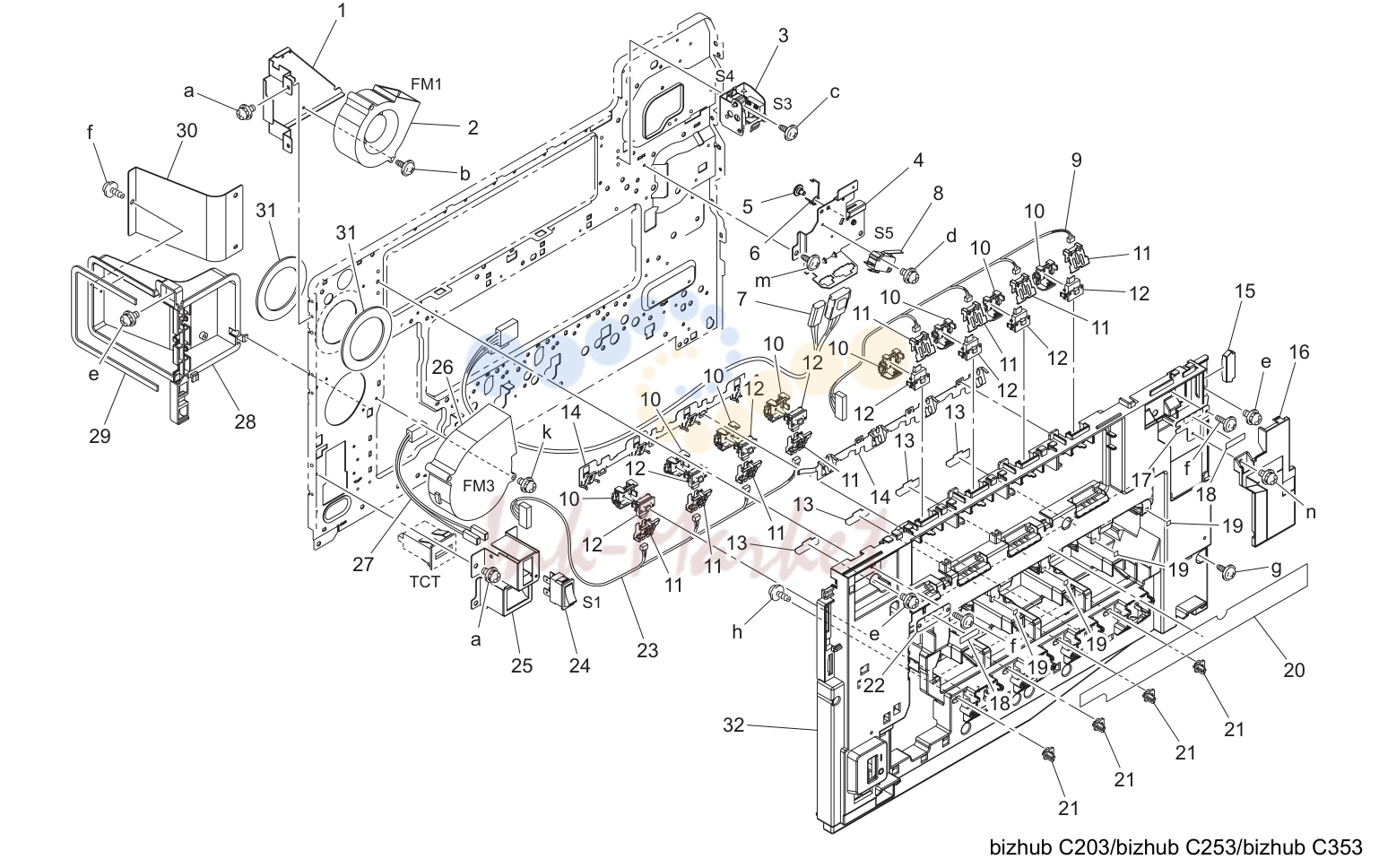

5. INNER COVER SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A02E120301 запросить цену → | Bracket | |
| 2 | 9313130051 запросить цену → | FAN MOTOR | |
| 3 | A02E R709 00 Frint Cover Switch Assy C 1 c-V137 | ||
| 4 | A02E138100 запросить цену → | Bracket | |
| 5 | 4038228702 запросить цену → | SHOULDER SCREW | |
| 6 | A02E138400 запросить цену → | Torsion spring | |
| 7 | A02E N122 01 Heater Relay harness D 1 h-V153 | ||
| 8 | 9J06 M601 00 MICRO SWITCH C | ||
| 9 | A02E N10N 01 Supply Detection harness D 1 n-V116 | ||
| 10 | 4038228104 запросить цену → | HOLDER | |
| 11 | 4038228203 запросить цену → | PLATE SPRING | |
| 12 | V816300002 запросить цену → | CONNECTOR PIN | |
| 13 | 9J06246001 запросить цену → | COVER | |
| 14 | 4038228302 запросить цену → | PLATE SPRING | |
| 15 | V651010040 запросить цену → | CONNECTOR | |
| 16 | A02E170200 запросить цену → | Cover | |
| 17 | A02E161401 запросить цену → | Suction plate | |
| 18 | A02E161800 запросить цену → | Spacer | |
| 19 | A02E940300 запросить цену → | Label Iu | |
| 20 | A02E940200 запросить цену → | Label Tc/Iu | |
| 21 | A02E170300 запросить цену → | Holder | |
| 22 | 4038101401 запросить цену → | SUCTION PLATE | |
| 23 | A02E N119 02 Photoconductor Detection harness D | ||
| 24 | 4038 M600 00 SEESAW-SWITCH C | ||
| 25 | A02E138300 запросить цену → | Bracket | |
| 26 | 9313100072 запросить цену → | FAN MOTOR | |
| 27 | A02E N123 00 AC Power source harness D | ||
| 28 | A02E116102 запросить цену → | Duct | |
| 29 | A02E116700 запросить цену → | Seal | |
| 30 | A02E116600 запросить цену → | Heat sink | |
| 31 | A02E120500 запросить цену → | Seal | |
| 32 | A02E170100 запросить цену → | Cover |

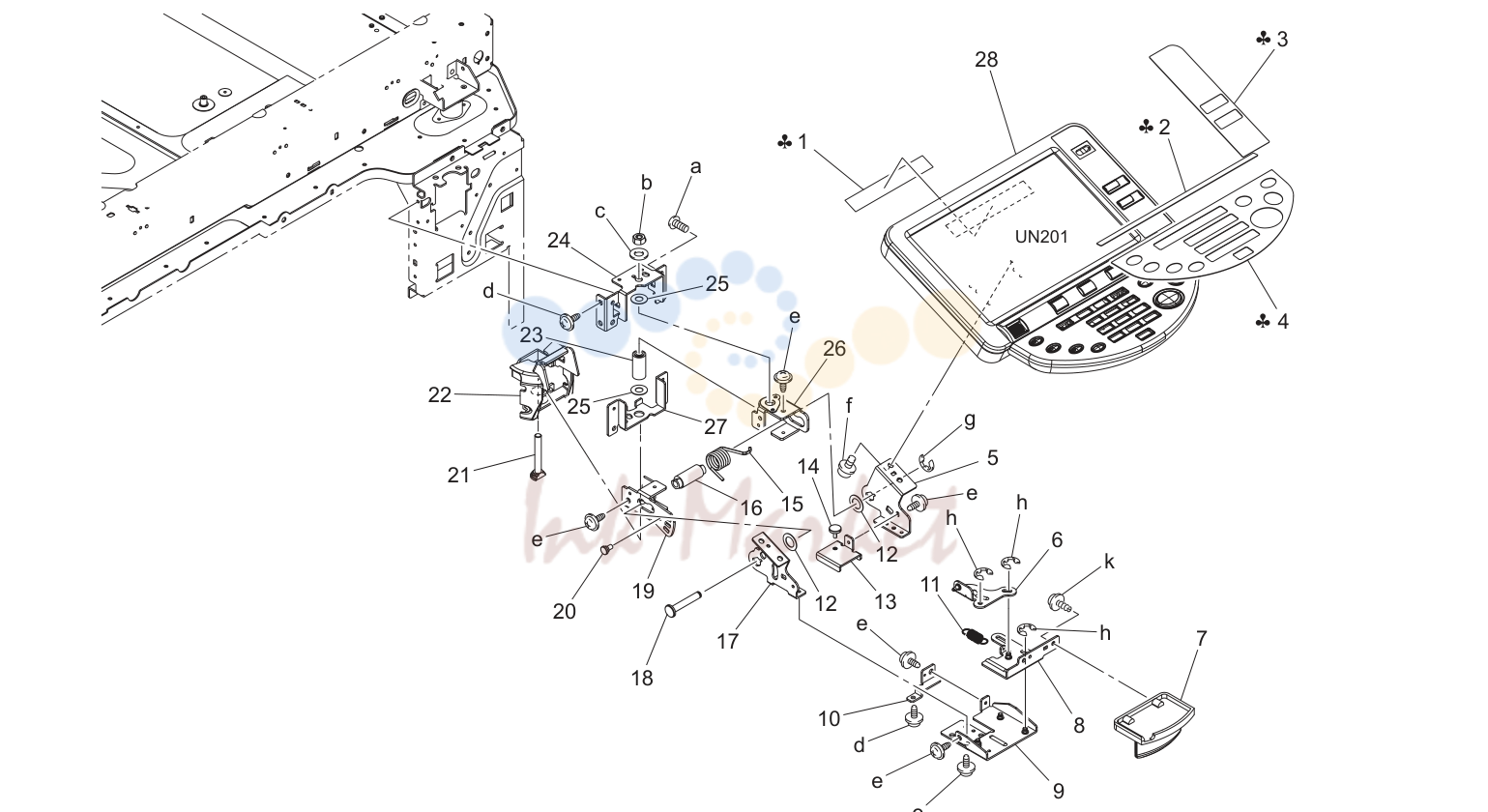

6. CONTROL PANEL
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A02E949400 запросить цену → | Panel sheet | |
| 2 | A02E948100 запросить цену → | Panel sheet | |
| 2 | A02E948200 запросить цену → | Panel sheet | |
| 2 | A02E948300 запросить цену → | Panel sheet | |
| 2 | A02E948400 запросить цену → | Panel sheet | |
| 2 | A02E948500 запросить цену → | Panel sheet | |
| 3 | A02E948600 запросить цену → | Panel sheet | |
| 3 | A02E948700 запросить цену → | Panel sheet | |
| 3 | A02E948800 запросить цену → | Panel sheet | |
| 3 | A02E948900 запросить цену → | Panel sheet | |
| 4 | A02E949000 запросить цену → | Panel sheet | |
| 4 | A02E949100 запросить цену → | Panel sheet | |
| 4 | A02E949200 запросить цену → | Panel sheet | |
| 4 | A02E949300 запросить цену → | Panel sheet | |
| 5 | A02E191501 запросить цену → | Bracket | |
| 6 | A02E192201 запросить цену → | Lever | |
| 7 | A02E192500 запросить цену → | Handle | |
| 8 | A02E192301 запросить цену → | Lever | |
| 9 | A02E192101 запросить цену → | Bracket | |
| 10 | A02E192400 запросить цену → | Bracket | |
| 11 | A02E192601 запросить цену → | Pulling Spring | |
| 12 | A02E193000 запросить цену → | Washer | |
| 13 | A02E193201 запросить цену → | Reinforce Plate | |
| 14 | A02E193300 запросить цену → | Shoulder screw | |
| 15 | A02E192701 запросить цену → | Torsion Spring | |
| 16 | A02E193101 запросить цену → | Collar | |
| 17 | A02E191601 запросить цену → | Bracket | |
| 18 | A02E192801 запросить цену → | Stay | |
| 19 | A02E191302 запросить цену → | Arm | |
| 20 | A02E193400 запросить цену → | Shoulder screw | |
| 21 | A02E191800 запросить цену → | Stay | |
| 22 | A02E168300 запросить цену → | Cover | |
| 23 | A02E191701 запросить цену → | Collar | |
| 24 | A02E191100 запросить цену → | Bracket | |
| 25 | A00J191900 запросить цену → | Washer | |
| 26 | A02E191402 запросить цену → | Arm | |
| 27 | A02E191200 запросить цену → | Bracket | |
| 28 | A02E M700 01 Panel assembly {bizhub C253} I | ||
| 28 | A02E M710 02 Panel assembly {bizhub C353/C203} I |

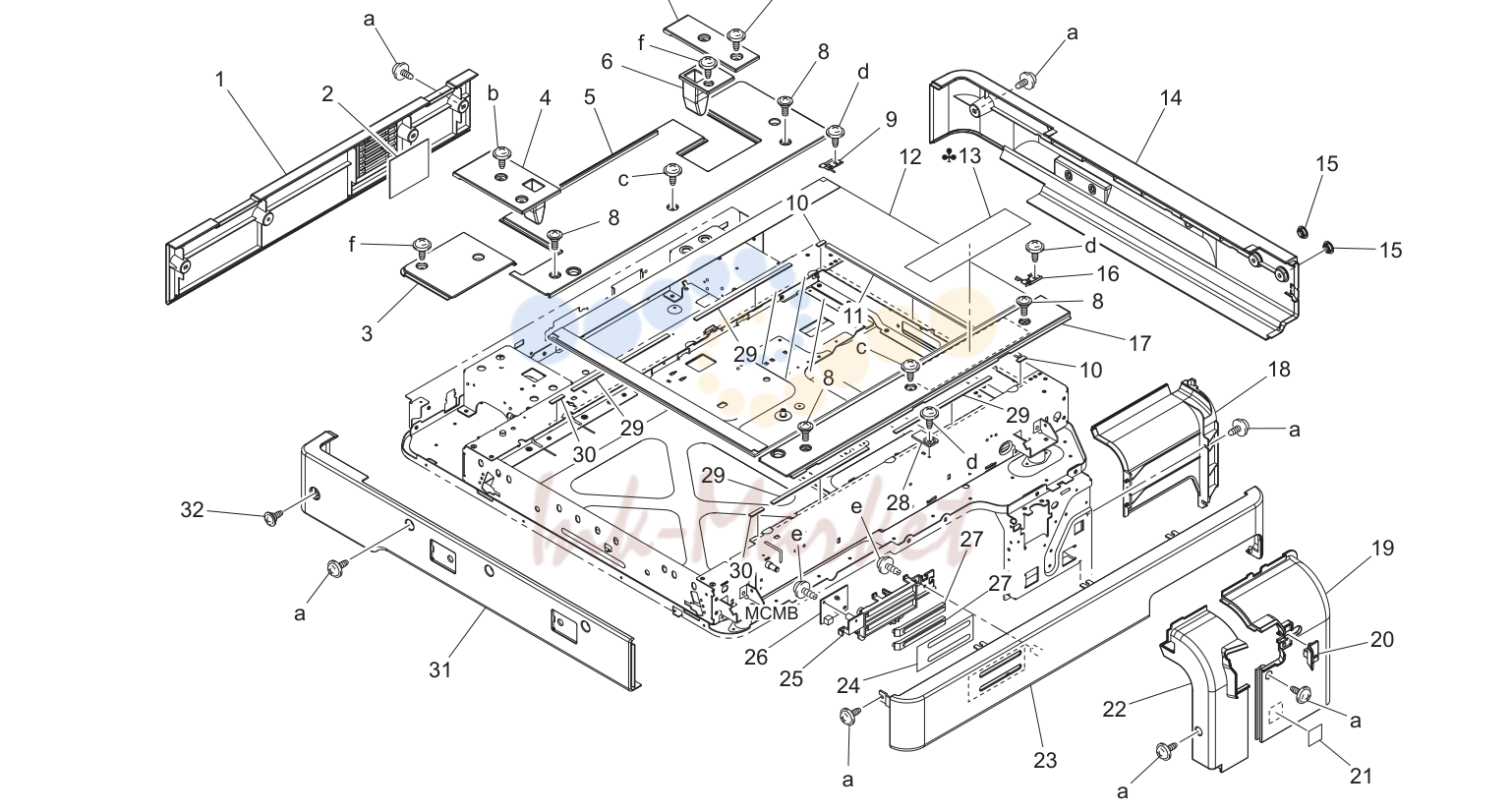

7. IR COVER
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A02E167100 запросить цену → | Cover | |
| 2 | 4025228502 запросить цену → | FILTER | |
| 3 | A02E167600 запросить цену → | Cover | |
| 4 | A02E169101 запросить цену → | Cover | |
| 5 | A02E167500 запросить цену → | Cover | |
| 6 | A02E169001 запросить цену → | Cover | |
| 7 | A02E169200 запросить цену → | Cover | |
| 8 | A02E167900 запросить цену → | Shoulder screw | |
| 9 | A02E265200 запросить цену → | Holding Plate | |
| 10 | A02E265500 запросить цену → | Seal | |
| 11 | A02E265400 запросить цену → | Seal | |
| 12 | A02E R726 00 Original Glass Assy C | ||
| 13 | A00J940100 запросить цену → | Label Legal Restiriction | |
| 13 | A00J940200 запросить цену → | Label | |
| 14 | A02E167300 запросить цену → | Cover | |
| 15 | A02E167700 запросить цену → | Cover | |
| 16 | A02E265100 запросить цену → | Holding Plate | |
| 17 | A02E167400 запросить цену → | Read Cover /Upper | |
| 18 | A02E168200 запросить цену → | Cover | |
| 19 | A02E168000 запросить цену → | Cover | |
| 20 | A02E169300 запросить цену → | Cover | |
| 21 | A011946200 запросить цену → | Label | |
| 22 | A02E168100 запросить цену → | Cover | |
| 23 | A02E167001 запросить цену → | Cover | |
| 24 | A02E168900 запросить цену → | Shield plate | |
| 25 | A02E169801 запросить цену → | Cover | |
| 26 | A00J H00E 00 PWB Assembly LED2 I | ||
| 27 | A00J168202 запросить цену → | Lens /B | |
| 28 | A02E265300 запросить цену → | Regulating Plate | |
| 29 | 9J06162001 запросить цену → | SEAL | |
| 30 | A02E265800 запросить цену → | Seal | |
| 31 | A02E167201 запросить цену → | Cover | |
| 32 | 4036141001 запросить цену → | SHOULDER SCREW |
8. CCD UNIT
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A02E278500 запросить цену → | Cover | |
| 2 | A02E R724 00 CCD Lens Assy I 1 b-V116 | ||
| 3 | A02E H311 00 PWB assembly(PWB-C ASSY) I 1 c-V116 | ||
| 4 | A02E282100 запросить цену → | Tape | |
| 5 | A00J M901 00 Gasket C | ||
| 6 | A00J139600 запросить цену → | Screw | |
| 7 | A02E282000 запросить цену → | Ground Plate | |
| 8 | A02E281401 запросить цену → | Mounting Plate | |
| 9 | A02E281900 запросить цену → | Ground Plate | |
| 10 | A02E M70H 00 Gasket C | ||
| 11 | A02E M70J 00 Gasket C | ||
| 12 | 9335140081 запросить цену → | SOLID STATE SWITCH | |
| 13 | 9335140081 запросить цену → | SOLID STATE SWITCH | |
| 14 | A00J N144 01 Scanner Wiring /4 D | ||
| 15 | A02E264200 запросить цену → | Mounting Plate | |
| 16 | 4036135304 запросить цену → | INSULATING MEMBER | |
| 17 | A02E281100 запросить цену → | Mounting Plate | |
| 18 | V502010041 запросить цену → | BUSHING | |
| 19 | 9J07010402 запросить цену → | PWB-ID | |
| 20 | A00J N147 00 SCANNER WIRING/7 D | ||
| 21 | A00J H00A 02 PWB Assembly IF I | ||
| 22 | A02E N152 00 Scanner Wiring /12 C | ||
| 23 | A00J M410 00 Inverter unit I | ||
| 24 | 4581157901 запросить цену → | PLATE SPRING | |
| 25 | 9326120021 запросить цену → | FERRITE CORE |
9. SCANNER SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A02E R723 00 1st Slider Assy C 1 a-V137 | ||
| 2 | A02E274400 запросить цену → | Screw | |
| 3 | 4002148101 запросить цену → | BUSHING | |
| 4 | A02E273900 запросить цену → | Pulley | |
| 5 | 4002148001 запросить цену → | BUSHING | |
| 6 | A02E273700 запросить цену → | Holding Plate spring | |
| 7 | A02E274200 запросить цену → | Mounting Plate | |
| 8 | A02E273800 запросить цену → | Holding Plate spring | |
| 9 | A02E274000 запросить цену → | Pulley | |
| 10 | A02E274100 запросить цену → | Guide Part | |
| 11 | A02E274300 запросить цену → | Cover | |
| 12 | A02E273100 запросить цену → | Frame | |
| 13 | A02E273301 запросить цену → | Mounting Plate | |
| 14 | A00J273201 запросить цену → | Mirror | |
| 15 | A02E273401 запросить цену → | Mounting Plate | |
| 16 | A02E273500 запросить цену → | Plate spring | |
| 17 | A02E273600 запросить цену → | Holding Plate spring |
10. SCANNER DRIVE SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A02E275400 запросить цену → | Shaft | |
| 2 | A02E275300 запросить цену → | Pulley | |
| 3 | A00J276200 запросить цену → | Bearing | |
| 4 | A02E276000 запросить цену → | Mounting Plate | |
| 5 | A00J275100 запросить цену → | Wire /Front | |
| 6 | A02E275900 запросить цену → | Mounting Plate | |
| 7 | A02E276300 запросить цену → | Guide Part | |
| 8 | A02E275800 запросить цену → | Pulley | |
| 9 | A00J276800 запросить цену → | Pulling Spring | |
| 10 | A02E276100 запросить цену → | Mounting Plate | |
| 11 | A00J275200 запросить цену → | Wire /Rear | |
| 12 | 4002145801 запросить цену → | TENSION SPRING | |
| 13 | A02E M10A 00 Stepping motor C | ||
| 14 | A00J276700 запросить цену → | Vibrationproof Rubber | |
| 15 | A02E276600 запросить цену → | Mounting Plate | |
| 16 | A02E275600 запросить цену → | Belt 210L | |
| 17 | A02E275500 запросить цену → | Pulley 84T |
11. GLASS SHIFTING UNIT
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A02E289200 запросить цену → | Cover | |
| 2 | 9J06158900 запросить цену → | COLLAR | |
| 3 | A02E290700 запросить цену → | Screw | |
| 4 | A02E290300 запросить цену → | Spacer (0.5) | |
| 5 | A02E290800 запросить цену → | Spacer (0.2) | |
| 6 | A02E290900 запросить цену → | Spacer (0.1) | |
| 7 | A02E288800 запросить цену → | Pulley 37T | |
| 8 | A02E290600 запросить цену → | Flange | |
| 9 | A02E288600 запросить цену → | Pulley 37T | |
| 10 | 1200312109 запросить цену → | BUSHING | |
| 11 | A02E290500 запросить цену → | Seal | |
| 12 | A02E288400 запросить цену → | Shaft | |
| 13 | A02E288700 запросить цену → | Pulley 26/34T | |
| 14 | A02E288900 запросить цену → | Mounting Plate | |
| 15 | 4037090301 запросить цену → | PHOTO INTERRUPTER | |
| 16 | A02E289700 запросить цену → | Mounting Plate | |
| 17 | A00J M12B 01 Stepping motor C | ||
| 18 | A02E R731 00 Sheet Assy C | ||
| 19 | A02E R725 00 Glass Shifting Unit C | ||
| 20 | A02E288200 запросить цену → | Cover | |
| 21 | 4036141001 запросить цену → | SHOULDER SCREW |
12. IR FRAME SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A02E262500 запросить цену → | Protection Seal | |
| 2 | 4581162501 запросить цену → | SEAL | |
| 3 | A02E264400 запросить цену → | Holder | |
| 4 | 9334261012 запросить цену → | REED SWITCH | |
| 5 | A02E262800 запросить цену → | Seal | |
| 6 | A02E N153 00 Scanner Wiring /13 D | ||
| 7 | A02E264300 запросить цену → | Bracket | |
| 8 | A02E264700 запросить цену → | Seal | |
| 9 | A02E262200 запросить цену → | Mounting Plate | |
| 10 | 9335140061 запросить цену → | SOLID STATE SWITCH | |
| 11 | 9J06163500 запросить цену → | SEAL | |
| 12 | A02E262900 запросить цену → | Seal | |
| 13 | A02E263000 запросить цену → | Seal | |
| 14 | A00J281300 запросить цену → | Guide Part | |
| 15 | A02E262400 запросить цену → | Protection Seal | |
| 16 | A02E281200 запросить цену → | Guide Part |
13. IR FRAME SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 4037090301 запросить цену → | PHOTO INTERRUPTER | |
| 2 | A02E280100 запросить цену → | Mounting Plate | |
| 3 | A02E262300 запросить цену → | Plate spring | |
| 4 | A02E282200 запросить цену → | Tape | |
| 5 | 4036172001 запросить цену → | PRESSURE SPRING | |
| 6 | A02E280200 запросить цену → | Lever | |
| 7 | A02E262000 запросить цену → | Frame | |
| 8 | A02E264600 запросить цену → | Seal | |
| 9 | A02E262701 запросить цену → | Bracket | |
| 10 | A02E264800 запросить цену → | Seal | |
| 11 | A02E N151 01 Scanner Wiring /11 D | ||
| 12 | 9313150021 запросить цену → | FAN MOTOR | |
| 13 | A02E281500 запросить цену → | Mounting Plate | |
| 14 | A02E262601 запросить цену → | Bracket | |
| 15 | A02E261901 запросить цену → | Frame | |
| 16 | A02E264100 запросить цену → | Mounting Plate | |
| 17 | A02E262100 запросить цену → | Frame |
14. IR FRAME SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A00J N148 00 Scanner Wiring /8 D 1 a-V137 | ||
| 2 | A00J263700 запросить цену → | Vibrationproof Rubber | |
| 3 | A02E264000 запросить цену → | Bracket | |
| 4 | A02E264900 запросить цену → | Bracket | |
| 5 | A02E263600 запросить цену → | Bracket | |
| 6 | A02E263800 запросить цену → | Bracket | |
| 7 | 9373220011 запросить цену → | LOUDSPEAKER | |
| 8 | A02E M70K 00 Gasket C,D1,D3,F2,G1,H,I,J,K C | ||
| 9 | A02E147300 запросить цену → | Bracket | |
| 10 | A02E165900 запросить цену → | Bracket | |
| 11 | A02E115300 запросить цену → | Duct | |
| 12 | A02E115100 запросить цену → | Duct | |
| 13 | 9J03 M100 00 FAN MOTOR B | ||
| 14 | A02E115400 запросить цену → | Duct | |
| 15 | A02E263900 запросить цену → | Cord clamp | |
| 16 | A02E115600 запросить цену → | Holder | |
| 17 | 4038209801 запросить цену → | SEAL |
15. T/C RAIL SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 4038203802 запросить цену → | SET PLATE | |
| 2 | A02E101902 запросить цену → | Rail | |
| 3 | 4038731601 запросить цену → | LABEL | |
| 4 | A02E106001 запросить цену → | Claw | |
| 4 | A02E106101 запросить цену → | Claw C{bizhub C353} | |
| 4 | A02E106201 запросить цену → | Claw | |
| 4 | A02E106400 запросить цену → | Claw | |
| 4 | A02E106600 запросить цену → | Claw | |
| 4 | A02E106700 запросить цену → | Claw C{bizhub C253/C203} | |
| 4 | A02E106800 запросить цену → | Claw | |
| 4 | A02E107000 запросить цену → | Claw | |
| 5 | A02E366201 запросить цену → | Seal | |
| 6 | A02E366100 запросить цену → | Seal | |
| 7 | A02E366001 запросить цену → | Guide | |
| 8 | 4038211003 запросить цену → | SEAL | |
| 9 | A02E102200 запросить цену → | Rail | |
| 10 | A02E102301 запросить цену → | Rail | |
| 11 | A02E102401 запросить цену → | Rail |
16. ERASE LAMP SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A02E R706 00 Eraser Assy Black C 1 a-V145 | ||
| 2 | A02E103300 запросить цену → | Bracket | |
| 3 | A02E105300 запросить цену → | Shield plate | |
| 4 | A02E M304 00 LED array C | ||
| 5 | A02E R707 00 Eraser Assy YMC C | ||
| 6 | A02E105400 запросить цену → | Cover | |
| 7 | A02E105100 запросить цену → | Shield plate | |
| 8 | A02E103500 запросить цену → | Reinforce plate | |
| 9 | 9J06247200 запросить цену → | SEAL | |
| 10 | A02E103400 запросить цену → | Rail | |
| 11 | 9J06246101 запросить цену → | SEAL | |
| 12 | A02E103500 запросить цену → | Reinforce plate | |
| 13 | A02E103700 запросить цену → | Rail | |
| 14 | A02E940300 запросить цену → | Label Iu | |
| 15 | 4038207204 запросить цену → | PLATE SPRING | |
| 16 | 4038206901 запросить цену → | SLIDER | |
| 17 | A02E120400 запросить цену → | Seal |
17. TRANSFER BELT UNIT
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A02E R708 00 Transfer Detection Assy C 1 a-V137 | ||
| 2 | A02E112300 запросить цену → | Torsion spring | |
| 3 | A02E112201 запросить цену → | Actuator | |
| 4 | A02E112100 запросить цену → | Bracket | |
| 5 | A02E N114 00 Connecting Detection harness D | ||
| 6 | 9335130061 ✓ в наличии | PHOTO INTERRUPTER | |
| 7 | A02E N131 00 Transfer Wiring /14 D | ||
| 8 | A02E N132 01 Transfer Wiring /13 D | ||
| 9 | A02E N130 00 Transfer Wiring /2 D | ||
| 10 | 4163529301 запросить цену → | SCREW | |
| 11 | 4038202701 запросить цену → | ARM | |
| 12 | 4038202901 запросить цену → | PRESSURE SPRING | |
| 13 | 4038202801 запросить цену → | TORSION SPRING | |
| 14 | 4038202601 запросить цену → | LEVER | |
| 15 | A02E110300 запросить цену → | Contact | |
| 16 | 4038220502 запросить цену → | CONTACT | |
| 17 | 4038220701 запросить цену → | PRESSURE SPRING | |
| 18 | A02E110400 запросить цену → | Contact | |
| 19 | A02E110500 запросить цену → | Contact | |
| 20 | A02E110200 запросить цену → | Rail | |
| 21 | A02E110700 запросить цену → | Contact | |
| 22 | A02E110100 запросить цену → | Rail | |
| 23 | 4038215213 запросить цену → | CONTACT | |
| 24 | 4038207713 запросить цену → | CONTACT | |
| 25 | 4038207813 запросить цену → | CONTACT | |
| 26 | 4038215313 запросить цену → | CONTACT | |
| 27 | 4038204601 запросить цену → | LEVER | |
| 28 | 4038204702 запросить цену → | ARM | |
| 29 | 4038208001 запросить цену → | CONTACT | |
| 30 | 4038204501 запросить цену → | PLATE SPRING | |
| 31 | A02E110800 запросить цену → | Contact | |
| 32 | 4038204801 запросить цену → | TORSION SPRING | |
| 33 | A02E R730 00 Transfer Belt Kit A |
18. P/H FRAME SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 4038205101 запросить цену → | SEAL | |
| 2 | A02E117900 запросить цену → | Seal | |
| 3 | 9J06208601 запросить цену → | PLATE SPRING | |
| 4 | A02E105500 запросить цену → | Holder | |
| 5 | A02E H003 00 PWB assembly (PWB-PH ASSY) I | ||
| 6 | A02E133000 запросить цену → | Holder | |
| 7 | A02E R704 00 PU Lifting Plate Assy C | ||
| 8 | 4038209401 запросить цену → | ROLL | |
| 9 | 4038201602 запросить цену → | LIFTING PLATE | |
| 10 | A02E105800 запросить цену → | Pressure spring | |
| 11 | 4038201803 запросить цену → | HOLDER | |
| 12 | 4038206101 запросить цену → | BRACKET | |
| 13 | A02E R705 00 ATDC Connector Assy C |
19. PRINT HEAD SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A02E R701 00 Print Head Assy {bizhub C353} I 1 a-4154 | ||
| 1 | A02E R702 00 Print Head Assy {bizhub C253/C203} I 1 b-4106 | ||
| 2 | 4038190604 запросить цену → | PLATE SPRING | |
| 3 | A02E104800 запросить цену → | Bracket | |
| 4 | 4038218704 запросить цену → | GUIDE | |
| 5 | 4038219202 запросить цену → | SHAFT | |
| 6 | 4038218901 запросить цену → | GEAR 27T | |
| 7 | 4038219003 запросить цену → | GEAR 16T | |
| 8 | 4038219102 запросить цену → | GEAR 16T | |
| 9 | 4038219401 запросить цену → | BRACKET | |
| 10 | 4038219303 запросить цену → | SHAFT | |
| 11 | 4038219601 запросить цену → | PRESSURE SPRING | |
| 12 | 4038218802 запросить цену → | GEAR 30T | |
| 13 | 4038218401 запросить цену → | SHOULDER SCREW | |
| 14 | 4038217901 запросить цену → | WASHER | |
| 15 | 4038218001 запросить цену → | CONTACT | |
| 16 | 4038204201 запросить цену → | SPRING | |
| 17 | 1067250101 запросить цену → | PIN | |
| 18 | A02E G100 00 Mounting Plate D | ||
| 19 | A02E R703 00 Skew Adjustment Assy C |
20. TONER CONVEYANCE SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A02E367600 запросить цену → | Gear 15T | |
| 2 | A02E367700 запросить цену → | Gear 14T | |
| 3 | A02E368201 запросить цену → | Bearing | |
| 4 | A02E368700 запросить цену → | Washer | |
| 5 | A02E367401 запросить цену → | Screw | |
| 6 | A02E368400 запросить цену → | Seal | |
| 7 | A02E367300 запросить цену → | Transport Pipe | |
| 8 | A02E368100 запросить цену → | Torsion spring | |
| 9 | A02E367901 запросить цену → | Seal | |
| 10 | A02E104700 запросить цену → | Insulating member | |
| 11 | 4038205602 запросить цену → | SEAL | |
| 12 | 4038205202 запросить цену → | DUCT | |
| 13 | 4038205302 запросить цену → | SEAL | |
| 14 | A02E360300 запросить цену → | Shutter | |
| 15 | A02E360400 запросить цену → | Seal | |
| 16 | A02E360200 запросить цену → | Torsion spring | |
| 17 | A02E360101 запросить цену → | Pipe | |
| 18 | A02E367101 запросить цену → | Screw | |
| 19 | A02E367000 запросить цену → | Transport Pipe CMY | |
| 20 | A02E363700 запросить цену → | Gear 18T | |
| 21 | A02E368300 запросить цену → | Bushing | |
| 22 | A02E367800 запросить цену → | Pin | |
| 23 | A02E368000 запросить цену → | Shaft |
21. TONER CONVEYANCE SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A02E361601 запросить цену → | Holder | |
| 2 | A02E361500 запросить цену → | Cover | |
| 3 | A02E361900 запросить цену → | Seal | |
| 4 | A02E361400 запросить цену → | Bushing | |
| 5 | A02E362600 запросить цену → | Gear 22T | |
| 6 | A02E362500 запросить цену → | Bushing | |
| 7 | A02E361300 запросить цену → | Coil | |
| 8 | A02E361700 запросить цену → | Seal | |
| 9 | A02E361800 запросить цену → | Guide | |
| 10 | A02E245201 запросить цену → | Hold plate | |
| 11 | A02E245100 запросить цену → | Gear 35T | |
| 12 | 4004533901 запросить цену → | BUSHING | |
| 13 | A02E258601 запросить цену → | Holder | |
| 14 | A02E245000 запросить цену → | Gear 26/34T | |
| 15 | A02E257900 запросить цену → | Gear 30/30T | |
| 16 | 4004254501 запросить цену → | GEAR 18/30T | |
| 17 | A02E245300 запросить цену → | Shaft | |
| 18 | A02E361101 запросить цену → | Pipe | |
| 19 | 4038214301 запросить цену → | SEAL | |
| 20 | 4038211401 запросить цену → | TORSION SPRING | |
| 21 | A02E362800 запросить цену → | Shutter | |
| 22 | A02E363100 запросить цену → | Cap | |
| 23 | A02E363400 запросить цену → | Bracket | |
| 24 | A02E148100 запросить цену → | Seal | |
| 25 | A02E362700 запросить цену → | Gear 18T | |
| 26 | A02E363500 запросить цену → | Gear 41T | |
| 27 | A02E362200 запросить цену → | Gear 27/48T | |
| 28 | A02E G210 00 Caulking (Drive) D | ||
| 29 | A02E363600 запросить цену → | Gear 32/43T | |
| 30 | A02E363000 запросить цену → | Gear 22/37T |
22. TONER COLLECTING SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0DT WY0 THAMES WASTE TONER BOTTLE A 1 a-4154 | ||
| 2 | A02E365001 запросить цену → | Rail | |
| 3 | A02E365100 запросить цену → | Cover | |
| 4 | 4037090101 запросить цену → | PHOTO INTERRUPTER | |
| 5 | A02E N10G 00 Sensor Wiring /3 D | ||
| 6 | A02E364101 запросить цену → | Shutter | |
| 7 | A02E364401 запросить цену → | Torsion spring | |
| 8 | A02E364001 запросить цену → | Pipe | |
| 9 | A02E364300 запросить цену → | Seal | |
| 10 | A02E364201 запросить цену → | Seal |
23. 1ST PAPER FEED SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A02E M202 00 Clutch C 1 a-V217 | ||
| 2 | A02E G560 00 Caulking Rear Frame/Paper Feed D 1 b-V137 | ||
| 3 | A02E560600 запросить цену → | Bracket | |
| 4 | 4131300301 запросить цену → | BUSHING | |
| 5 | A02E N105 00 Conveyance Wiring /1 D 1 f-V218 | ||
| 6 | A02E R904 00 Photo Interrupter I | ||
| 7 | A02E561200 запросить цену → | Torsion spring | |
| 8 | 4030301612 запросить цену → | ACTUATOR | |
| 9 | A02E560101 запросить цену → | Frame | |
| 10 | A00J563600 ✓ в наличии | Roller | |
| 11 | A02E561100 ✓ в наличии | Clutch | |
| 12 | 4425301301 ✓ в наличии | GEAR 30T | |
| 13 | 4037090601 запросить цену → | PHOTO INTERRUPTER | |
| 14 | 4040309701 запросить цену → | SHAFT | |
| 15 | 4030303001 запросить цену → | TORSION SPRING | |
| 16 | 1065308601 запросить цену → | BUSHING | |
| 17 | 1067250101 запросить цену → | PIN | |
| 18 | A02E561300 запросить цену → | Lever | |
| 19 | A02E561400 запросить цену → | Torsion spring | |
| 20 | A02E560800 запросить цену → | Shaft | |
| 21 | A02E560500 запросить цену → | Shaft | |
| 22 | 4030300301 запросить цену → | SHAFT | |
| 23 | 4030300801 запросить цену → | GEAR 29T | |
| 24 | 4425301601 ✓ в наличии | GEAR 32T | |
| 25 | A02E575501 запросить цену → | Guide | |
| 26 | A02E560400 запросить цену → | Guide plate | |
| 27 | A02E560700 запросить цену → | Holder | |
| 28 | A02E560900 запросить цену → | Bracket | |
| 29 | A02E560300 запросить цену → | Frame |
24. 1ST PAPER FEED SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A02E569101 запросить цену → | Bracket | |
| 2 | A02E569600 запросить цену → | Gear 18T | |
| 3 | A02E569301 запросить цену → | Gear 26/34T | |
| 4 | A02E R729 00 Separation Roller Assy C 1 e-V218 | ||
| 5 | 4030303901 запросить цену → | SHAFT | |
| 6 | 4030307801 запросить цену → | LEVER | |
| 7 | 4030301703 запросить цену → | PRESSURE SPRING | |
| 8 | 4030301401 запросить цену → | BRACKET | |
| 9 | 4030301301 запросить цену → | HOLDER | |
| 10 | A02E F566 00 Roller assy A | ||
| 11 | A02E563600 запросить цену → | Guide | |
| 12 | 4030312501 запросить цену → | TENSION SPRING | |
| 13 | A02E563500 запросить цену → | Guide | |
| 14 |
