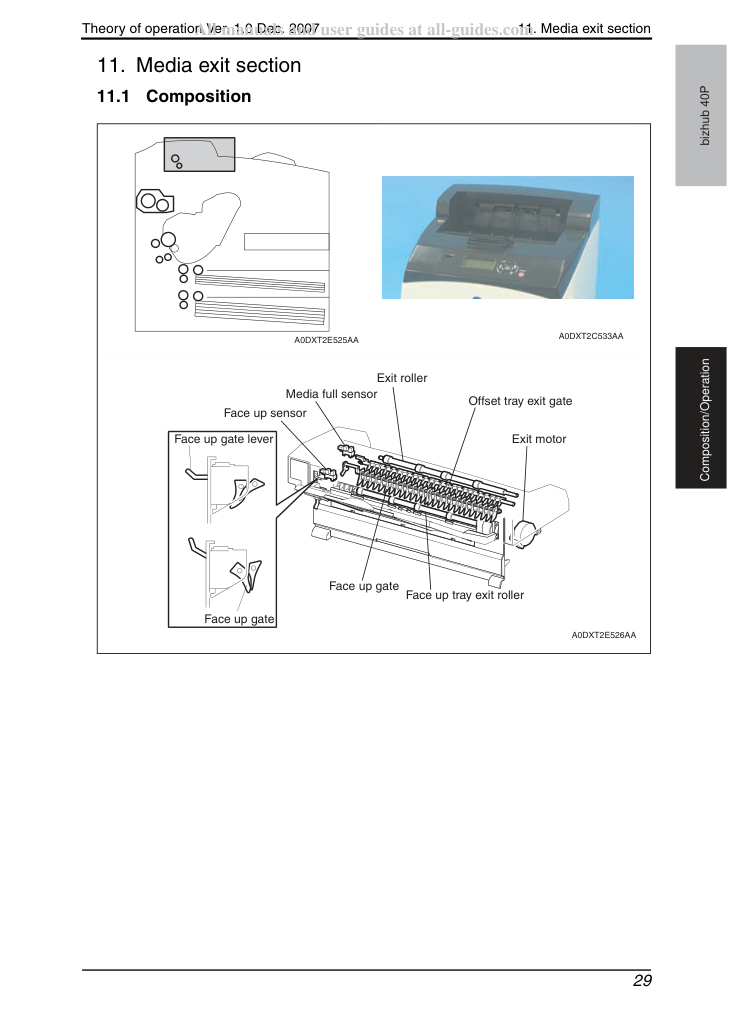

11. Секция выхода носителя
11. Секция выхода носителя
11. Секция выхода носителя
11. Секция выхода носителя
• Секция выхода состоит из компонентов для выгрузки печатной бумаги из принтера. Секция выхода обеспечивает выход лицевой стороной вверх на дополнительный лоток для выхода лицевой стороной вверх (Option Face Up Tray, установленный на задней поверхности машины), выход на дополнительный смещенный лоток, а также выход лицевой стороной вниз.
• Этот двигатель приводит выходной ролик (exit roller), который транспортирует бумагу в каждый выходной лоток. Если установлен дополнительный двусторонний печатный модуль (optional duplex), этот двигатель также имеет функцию разворота и введения бумаги в двусторонний печатный модуль (Duplex).
• Этот ролик (roller) транспортирует печатную бумагу, отправленную из термоузла (fuser unit), в выходной лоток лицевой стороной вниз.
• Этот ролик (roller) выгружает печатную бумагу, отправленную из термоузла (fuser unit), в выходной лоток лицевой стороной вверх.
• Этот датчик (sensor) обнаруживает, что выбран выход лицевой стороной вверх. Если рычаг ворот выхода лицевой стороной вверх (face up gate lever) поднят, сигнал обнаруживается актуатором (Actuator), присоединенным к взаимосвязанным воротам выхода лицевой стороной вверх (interlocking face up gate), и режим печати лицевой стороной вверх устанавливается.
• Этот датчик (sensor) обнаруживает, что выходной лоток полон, используя актуатор (actuator) датчика переполнения (full sensor).
• Эти ворота переключают путь транспорта бумаги в соответствии с рычагом ворот выхода лицевой стороной вверх (face up gate lever).
Когда рычаг ворот выхода лицевой стороной вверх (face up gate lever) поднят, ворота выхода лицевой стороной вверх (face up gate) блокируют нормальный путь выхода бумаги и переключают направление выхода на выходной лоток лицевой стороной вверх (Face-Up output tray).
