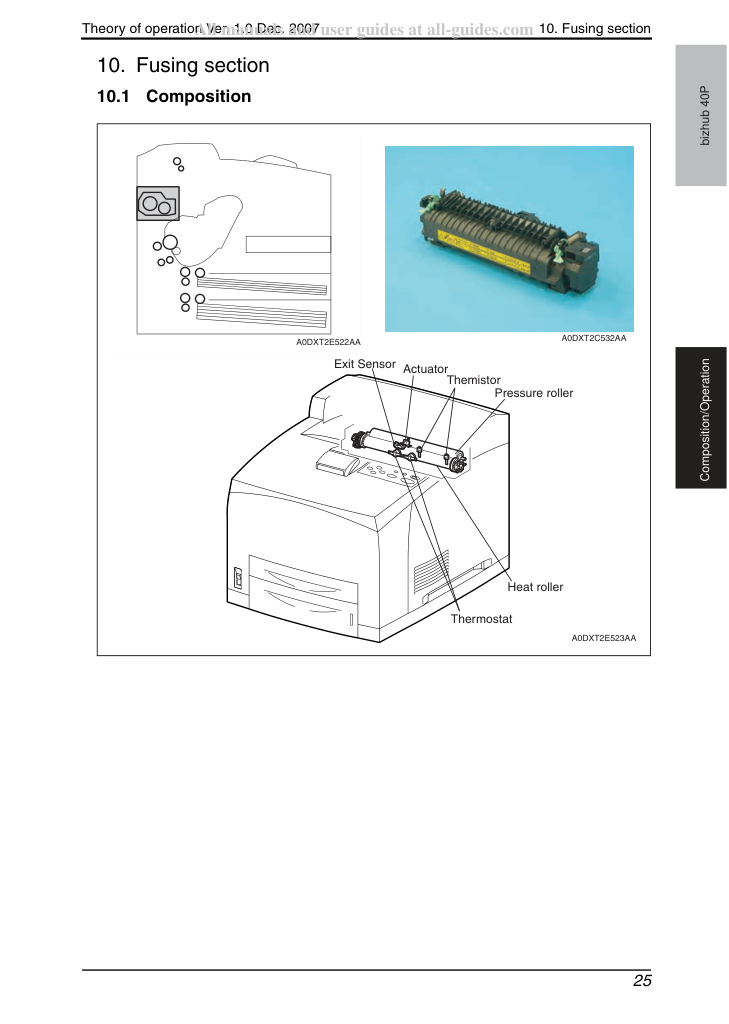

10. Узел термоузла (Fusing section)
10. Узел термоузла (Fusing section)
10. Узел термоузла (Fusing section)
10. Узел термоузла (Fusing section)
• Это полый металлический трубка с покрытой поверхностью. Эта трубка нагревается внутренним стержнем нагревателя (Heater Rod). Тепло прикладывается к бумаге, проходящей между этим роликом и прижимным роликом. Это тепло плавит и фиксирует тонер на бумаге.
• Это металлический вал, покрытый губчатой резиной. Прижим прикладывается к бумаге между этим роликом и роликом нагревателя. Этот прижим прижимает расплавленный тонер к бумаге.
• Узел нагревателя (Heater Assembly) состоит из стержня нагревателя (Heater Rod), расположенного в ролике нагревателя, и жгута, соединяющего стержень нагревателя с клеммой. Стержень нагревателя состоит из нагревательной катушки внутри кварцевого стекла и нагревает ролик нагревателя.
• Это резистор (термистор) с известным значением сопротивления, которое чувствительно варьируется в зависимости от температуры. Этот датчик (sensor) установлен в контакте с поверхностью ролика нагревателя и контролирует температуру поверхности. Питание стержня нагревателя включается и отключается с использованием сигнала от этого датчика, так чтобы температура поверхности ролика нагревателя поддерживалась в пределах установленного диапазона. Этот сигнал также используется для обеспечения первого уровня защиты от перегрева.
• Установлены два термостата. Термостаты подключены к ролику нагревателя последовательно.
• Это обеспечивает второй уровень защиты от перегрева. Если первый уровень не предотвращает перегрев термоузла, термостат отключает цепь питания стержня нагревателя. Термостат работает следующим образом.
Если бумага установлена неправильно, прижимной ролик (Pressure roller) может расплавиться и прилипнуть. В качестве противодействия цепь питания отключается для охлаждения ролика, если обнаруженная температура превышает установленное значение.
Если температуры повышаются с обеих сторон нагревательного ролика (Heat roller), края бумаги могут загибаться. В качестве противодействия режим переключается на Short lamp lighting для контроля повышения температуры, если обнаруженная температура превышает установленное значение.
• Эти пальцы отделяют переднюю кромку бумаги от нагревательного ролика (Heat roller), чтобы предотвратить обматывание бумаги вокруг него.
• Отрицательный заряд, накопленный на нагревательном ролике (Heat roller), может ухудшить изображение тонера на бумаге во время термофиксации. Диод нагревательного ролика (Heat roller Diode) разряжает заряд на массу корпуса.
• Этот датчик (sensor) обнаруживает прибытие бумаги в точку обнаружения в зоне выхода, расположенной позади термоузла (fuser unit). Этот датчик также обнаруживает выход бумаги из этой точки.
Когда датчик (sensor) получает свет (т.е. бумага присутствует), /EXIT переходит в низкое состояние.
10. Узел термоузла (Fusing section)
• Этот датчик (sensor) обнаруживает прибытие бумаги в точку обнаружения в зоне выхода, расположенной позади термоузла (fuser unit). Этот датчик также обнаруживает выход бумаги из этой точки.
Когда датчик (sensor) получает свет (т.е. бумага присутствует), /EXIT переходит в низкое состояние.
Управление включением/выключением галогенной лампы • Галогенная лампа контролируемо включается и выключается для поддержания температуры управления термофиксацией.
Прогрев термоузла (fuser unit) • Галогенная лампа контролируемо включается и выключается на основе температуры управления термофиксацией.
• В начале прогрева и когда главный двигатель (Main motor) находится в покое, температура ожидания берется в качестве температуры управления термофиксацией. Когда главный двигатель (Main motor) работает, за исключением прогрева, температура работы берется в качестве температуры управления термофиксацией.
