Детали и схемы В этом разделе описаны веб-ресурсы для заказа деталей и технической поддержки, а также ресурсы для заказа соответствующей документации и программного обеспечения.
Закажите запасные части на следующих веб-сайтах:

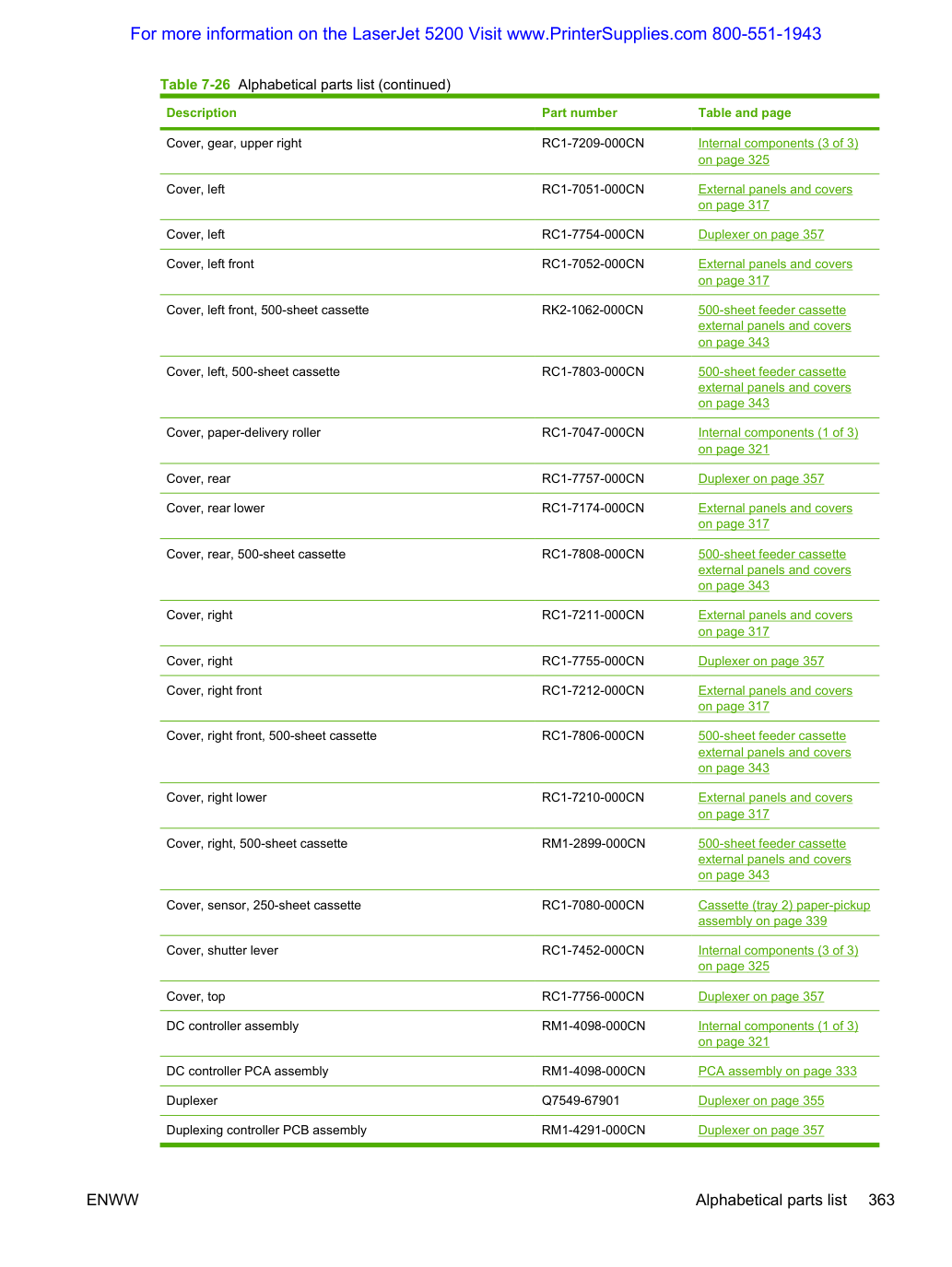

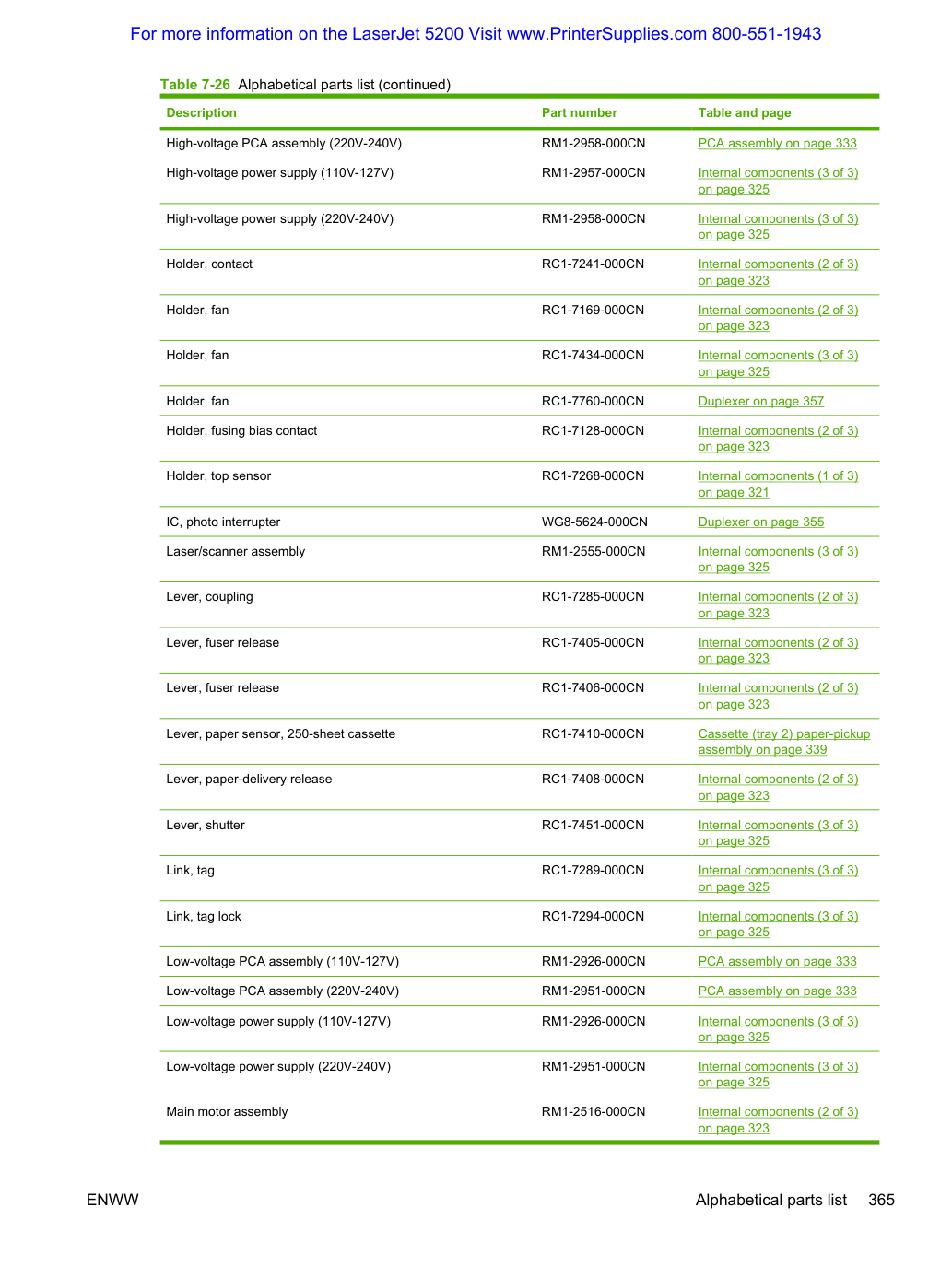

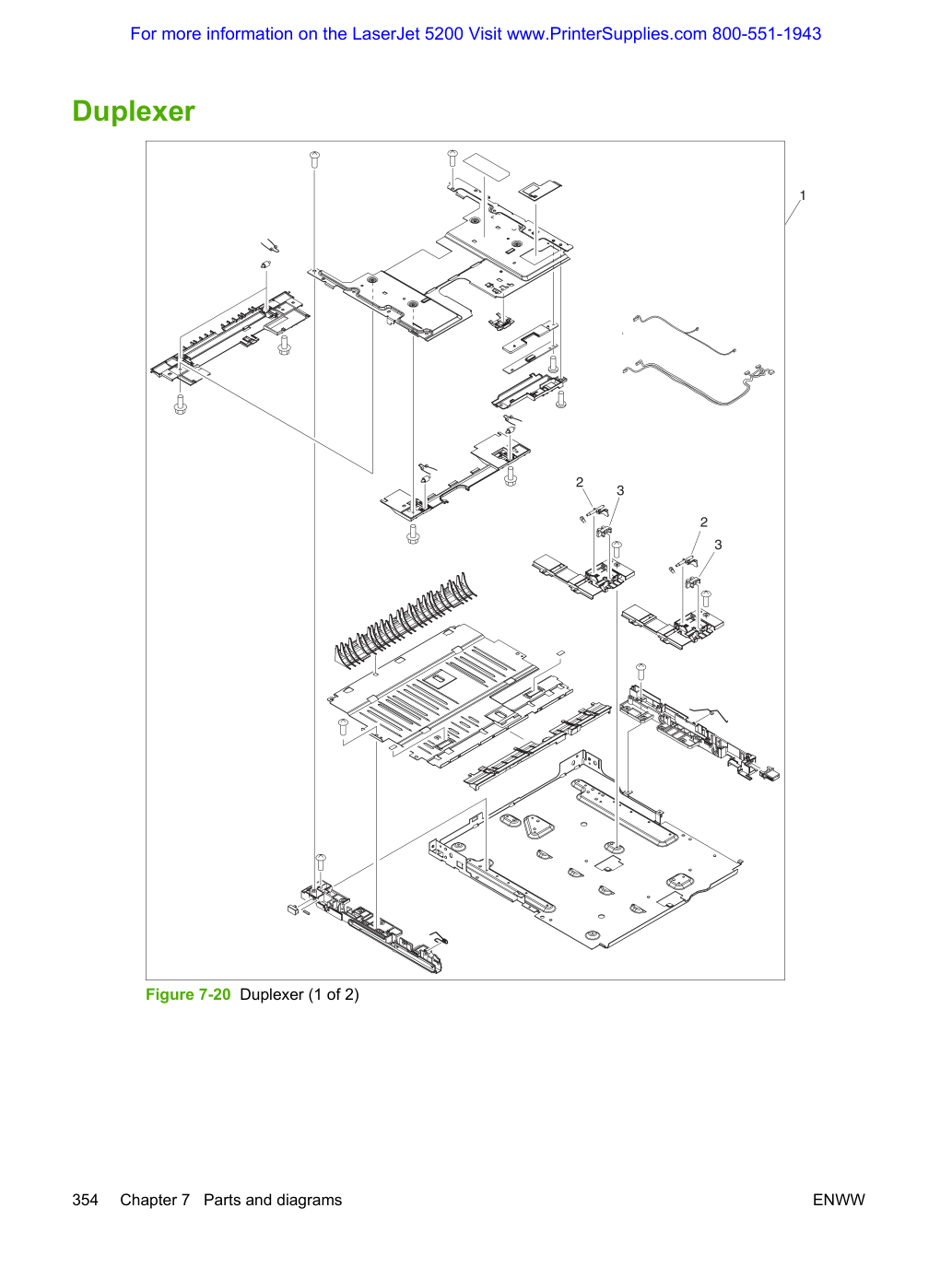

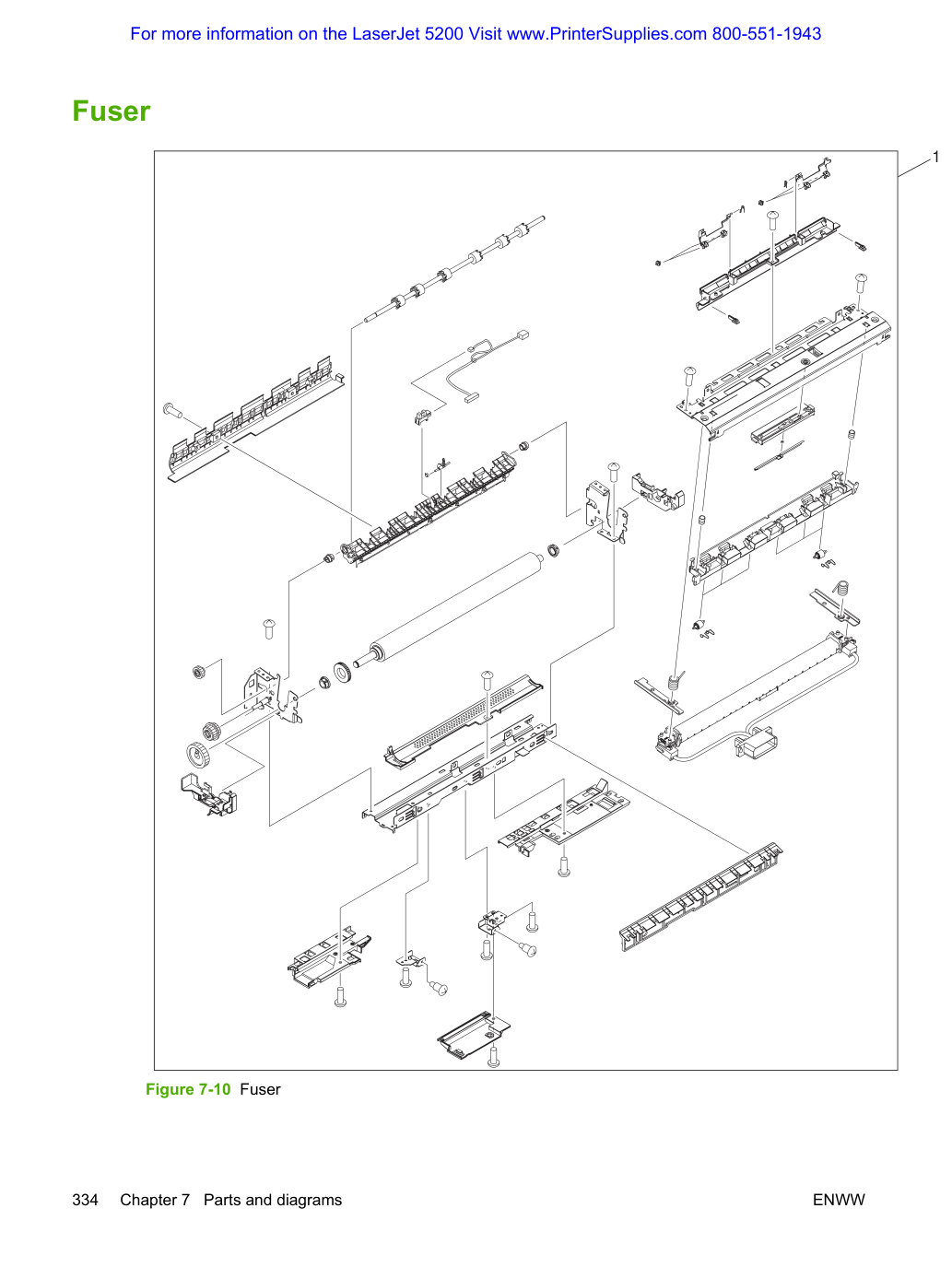

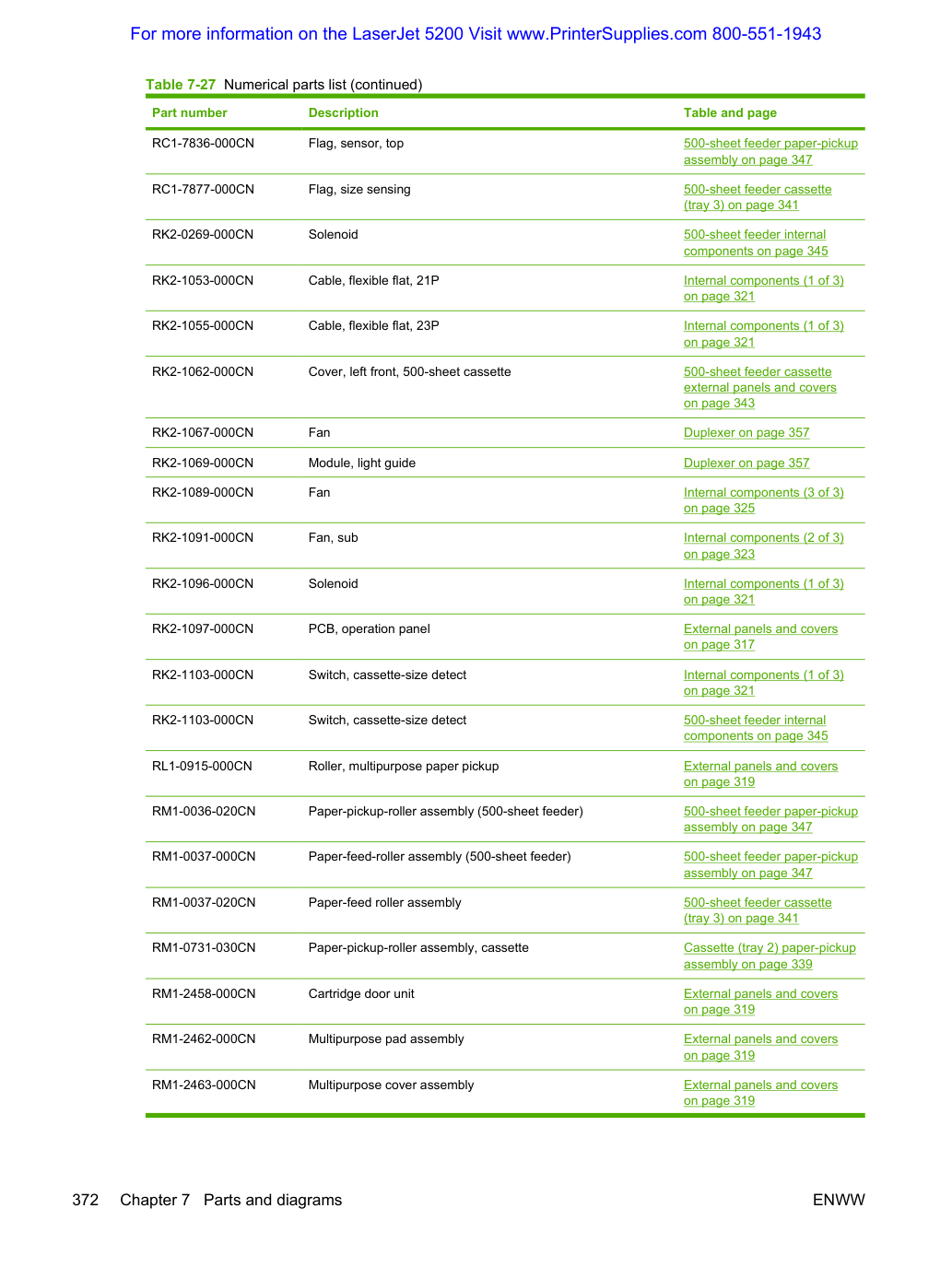

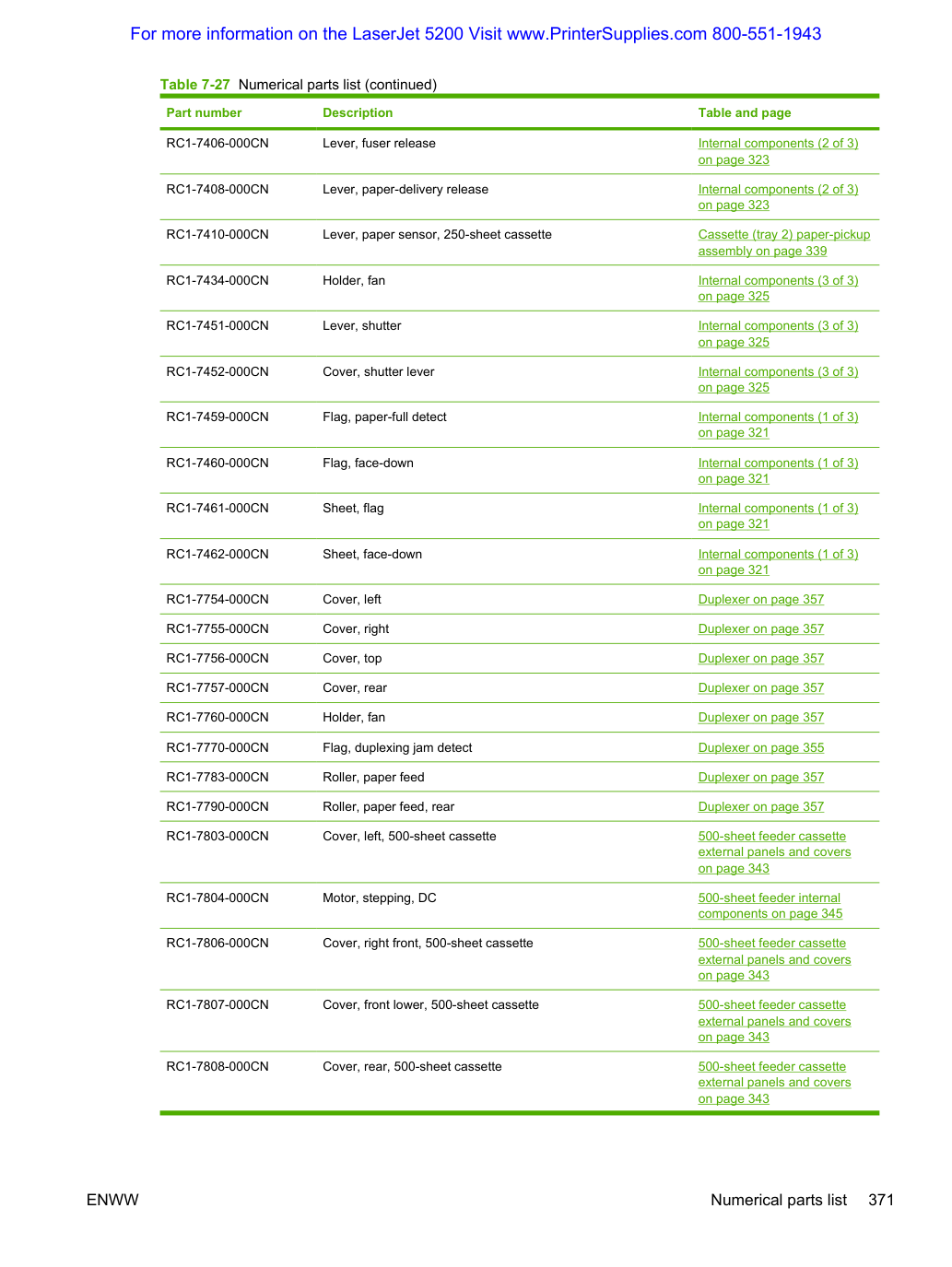

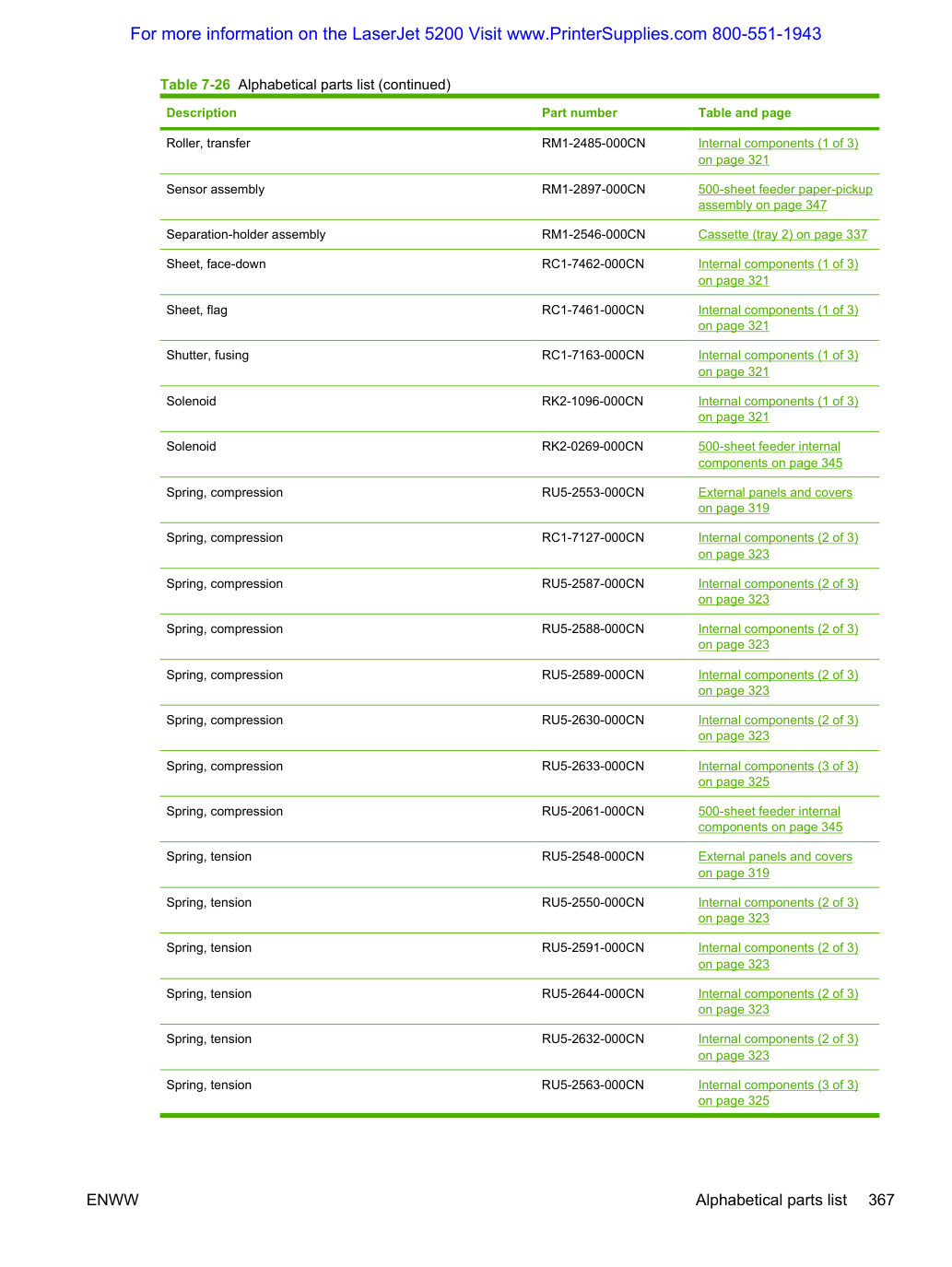

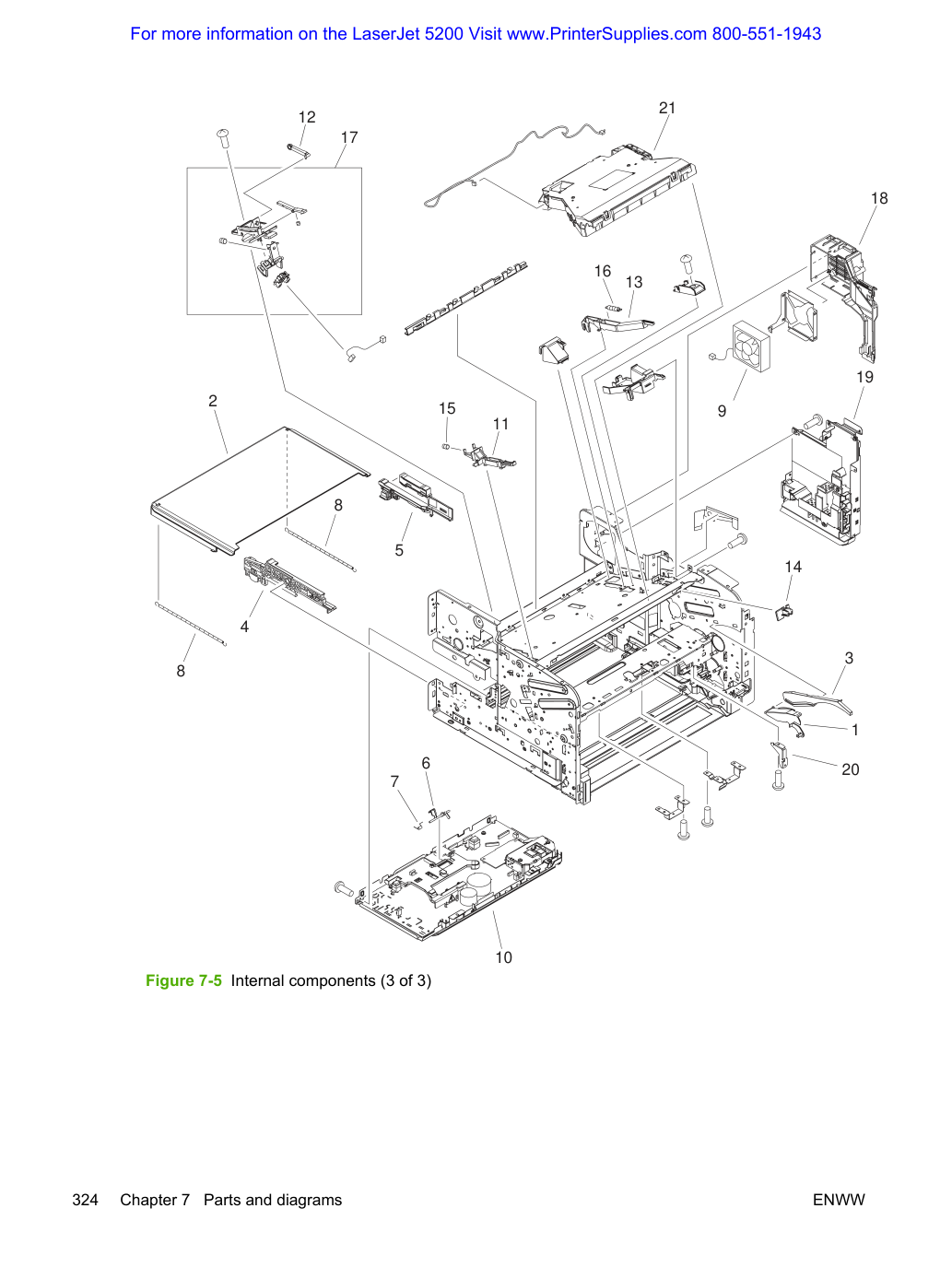

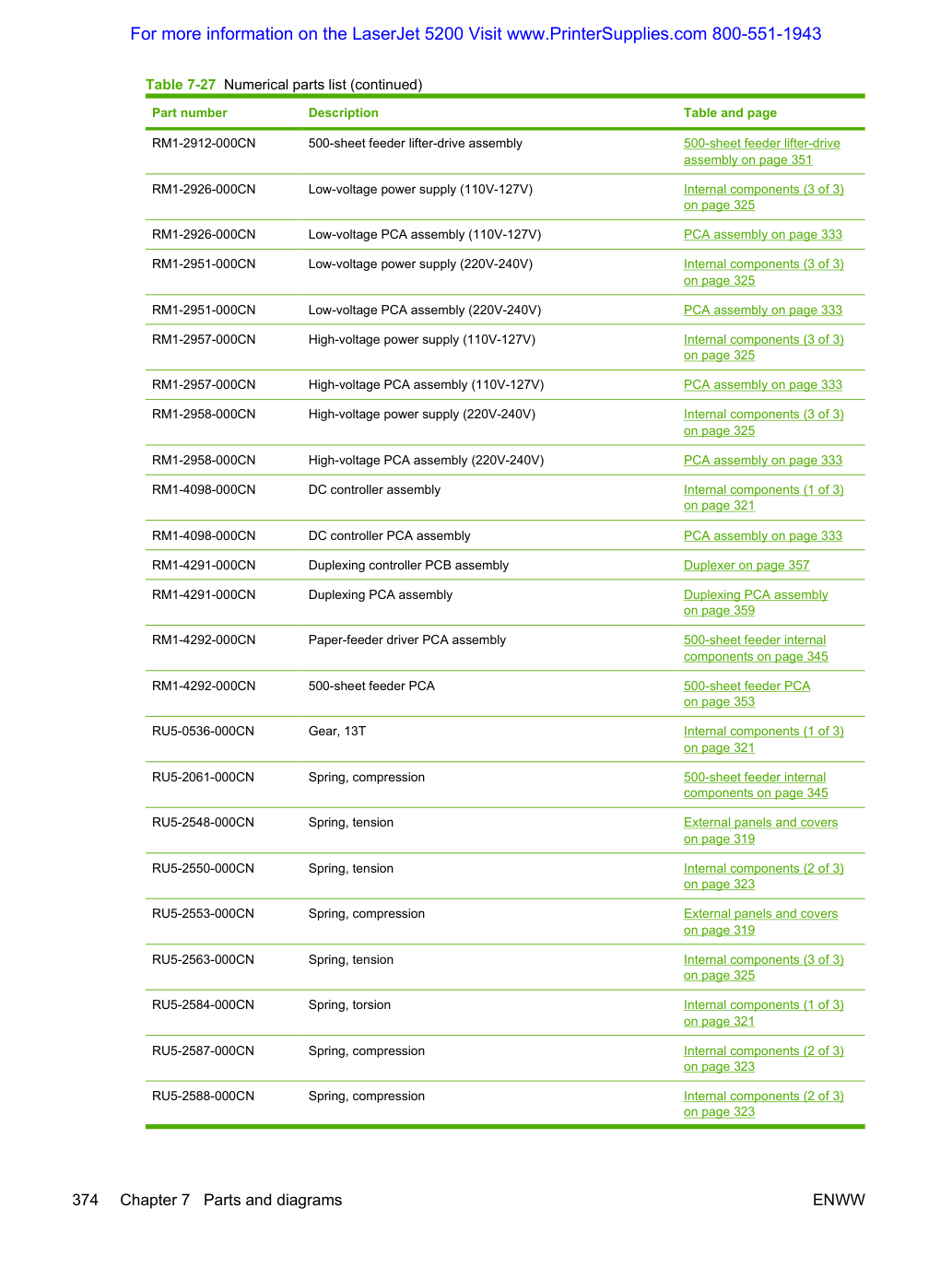

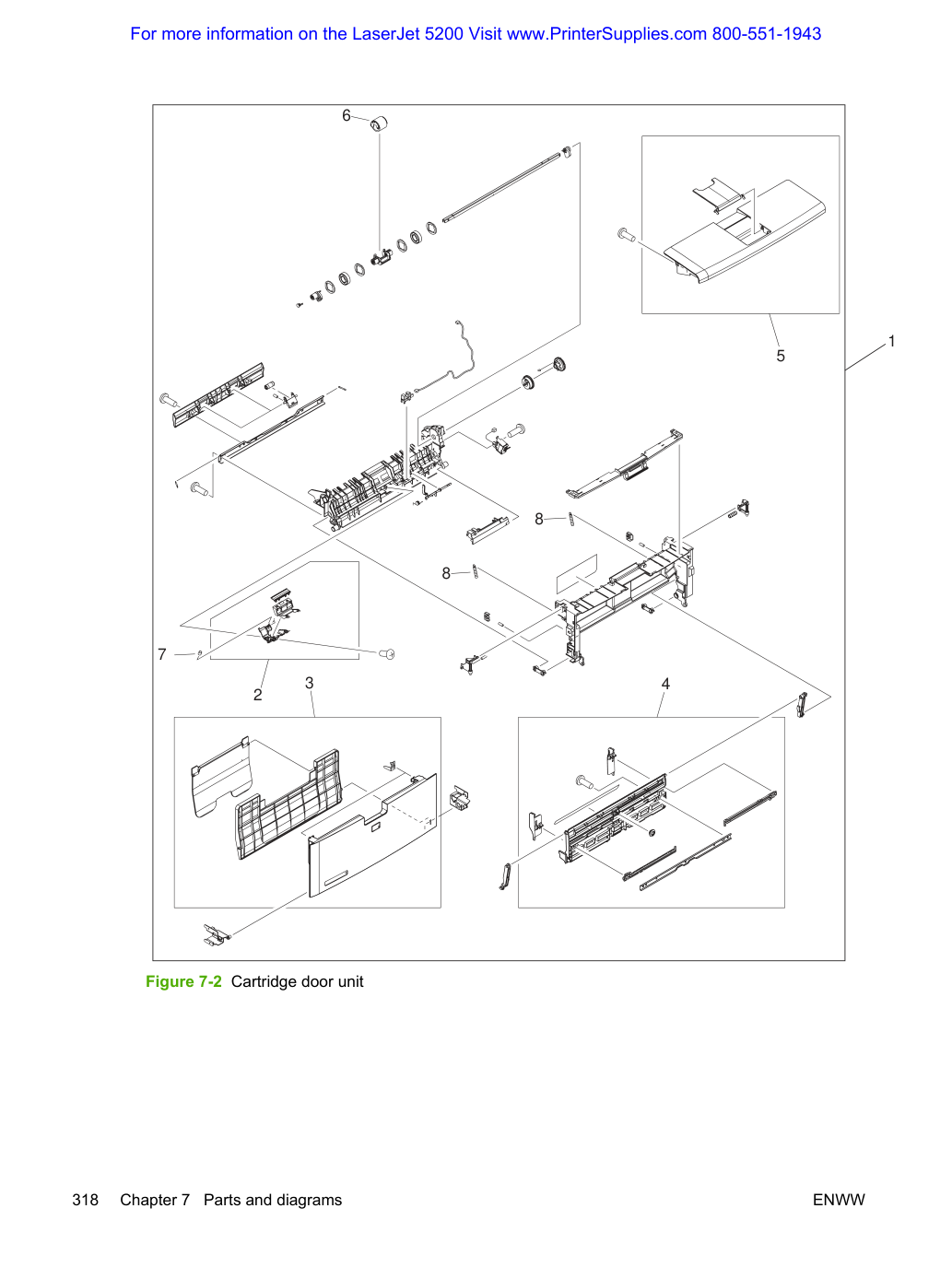

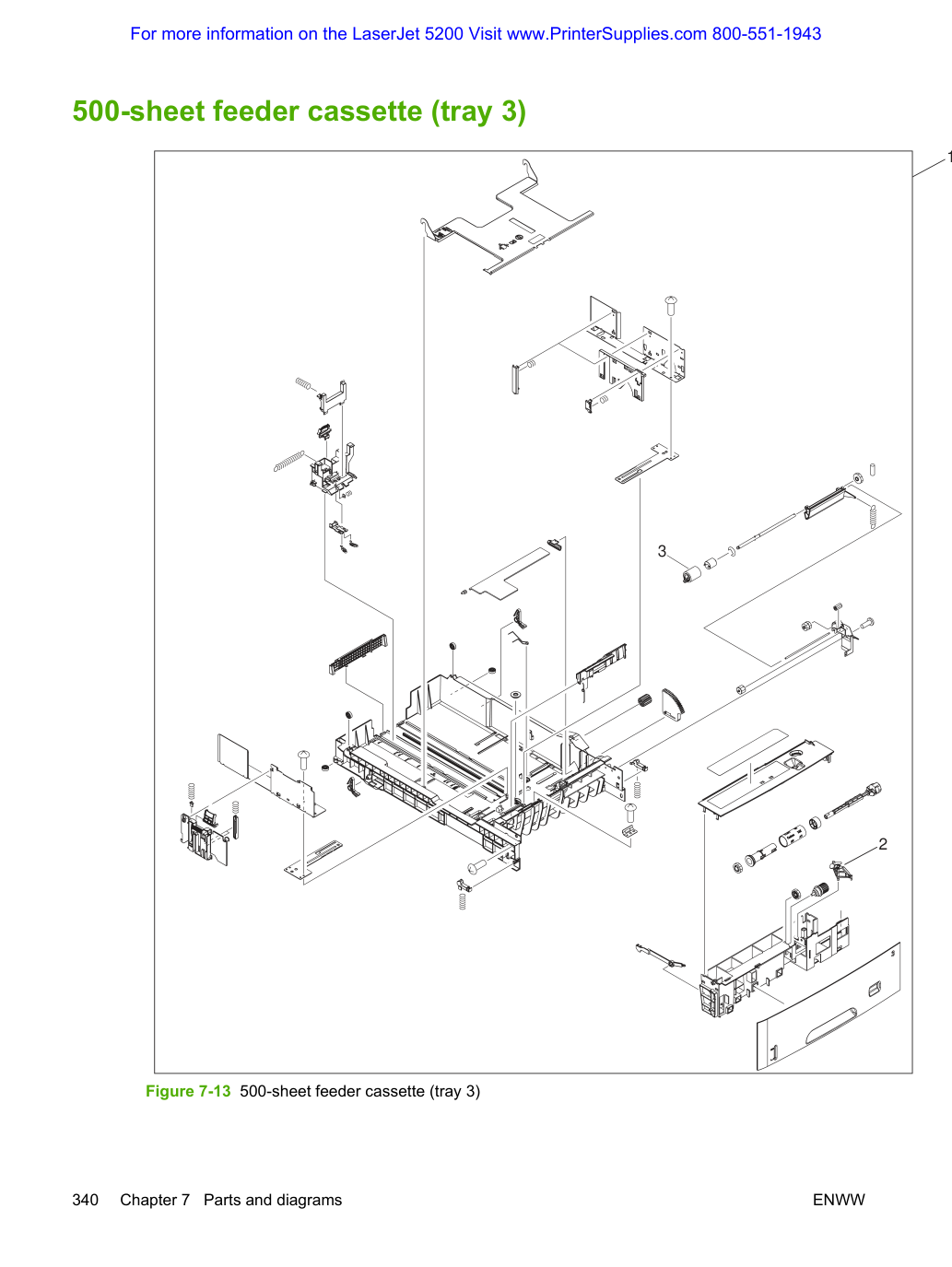

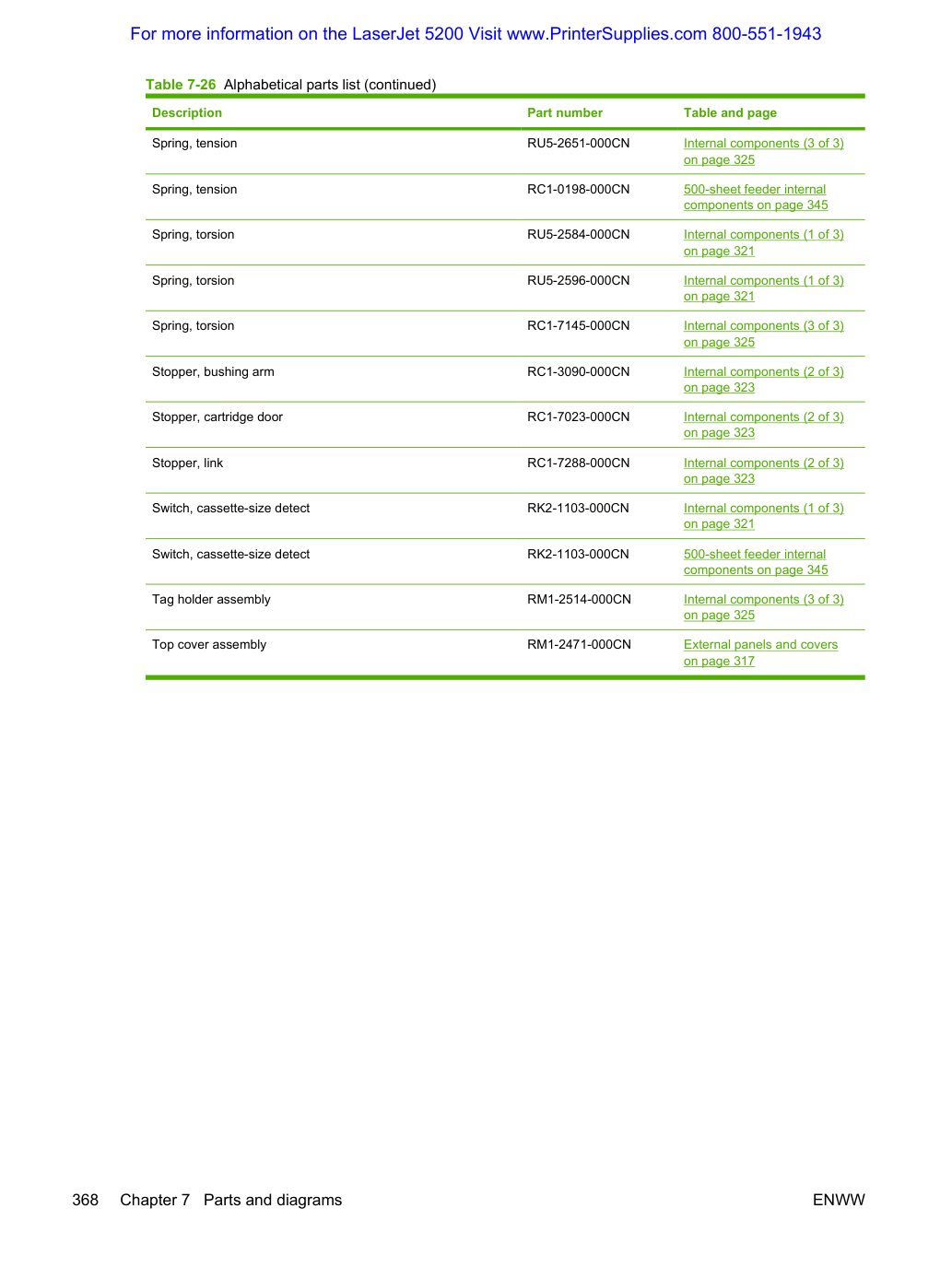

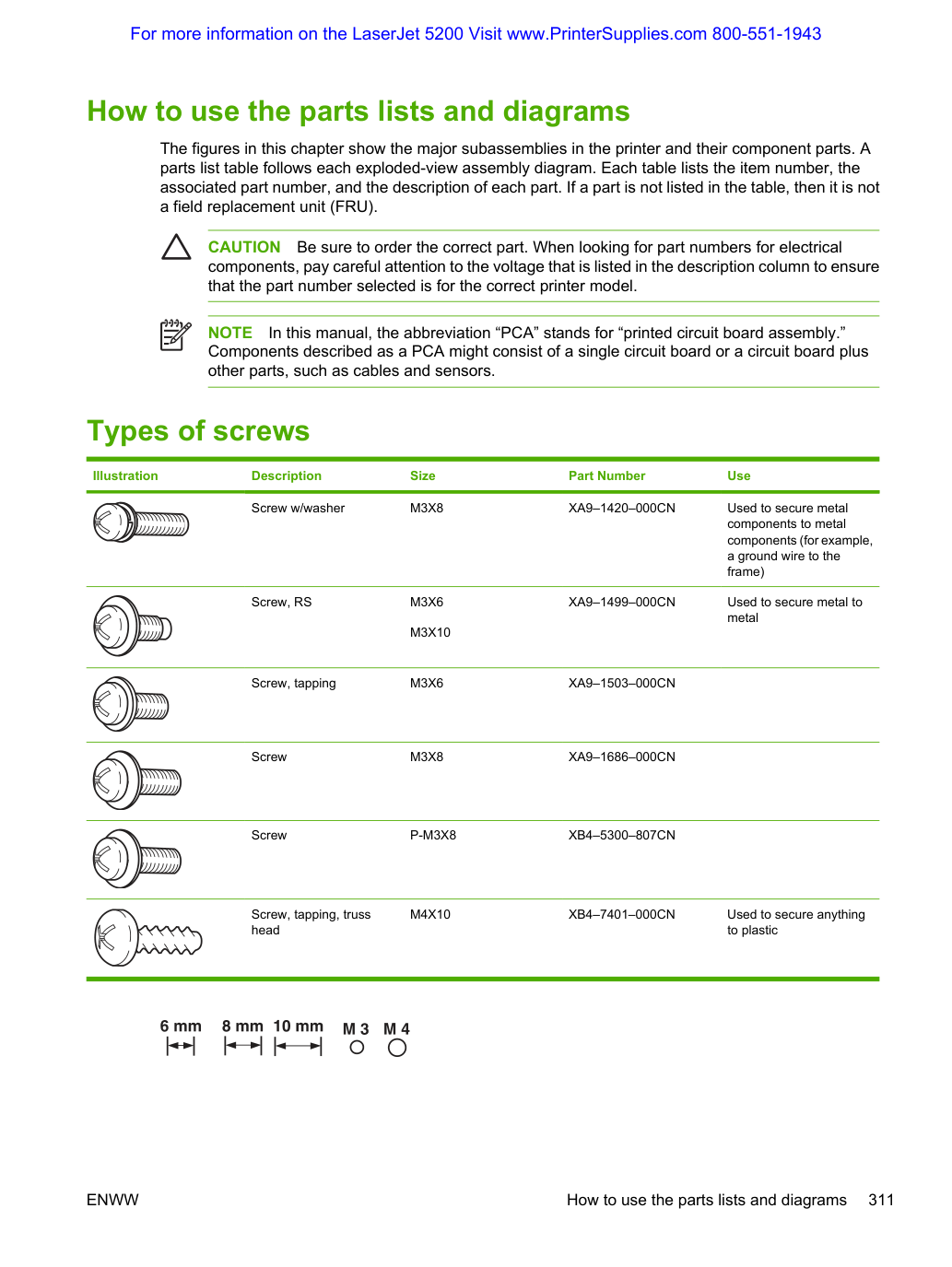

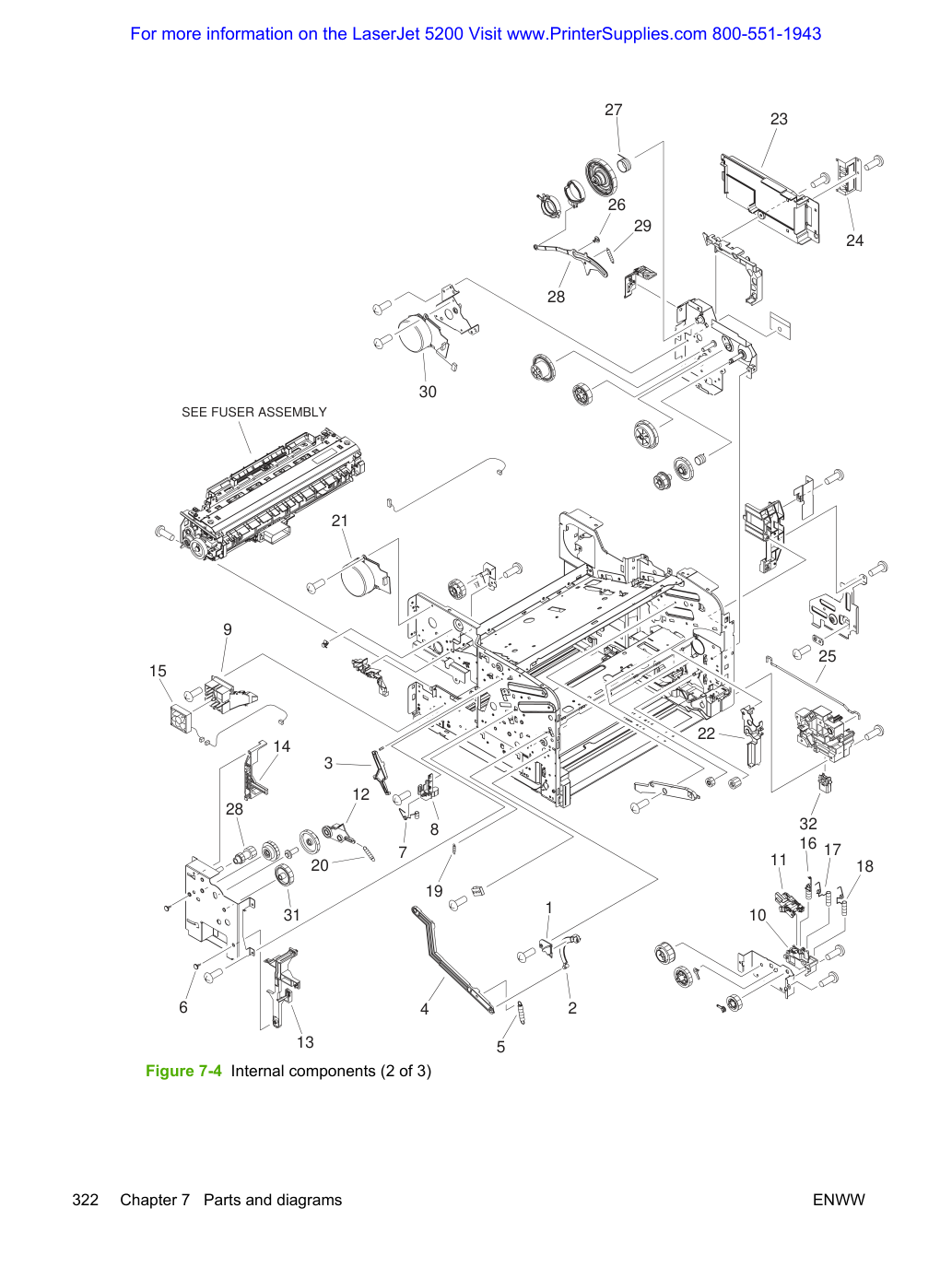

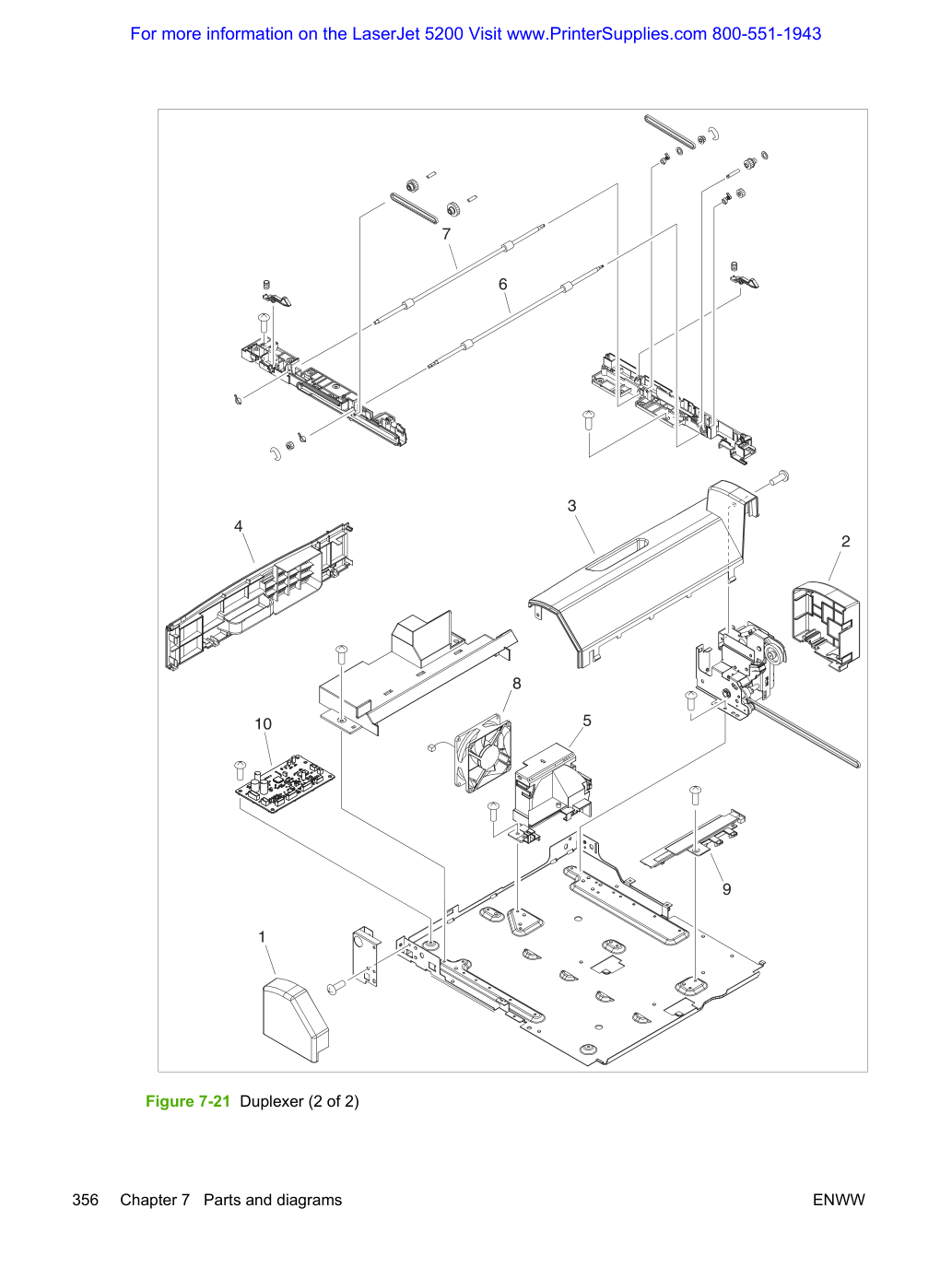

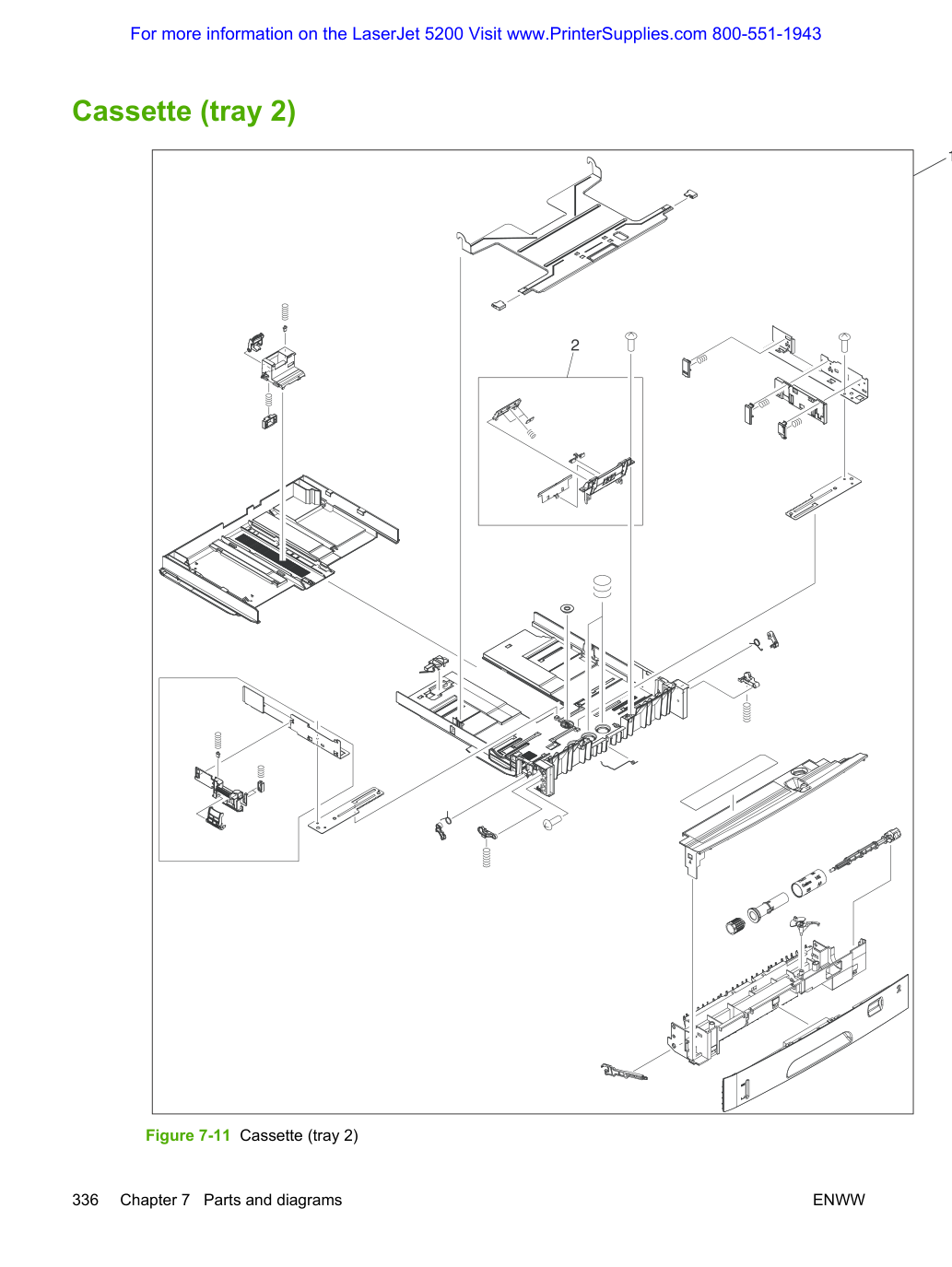

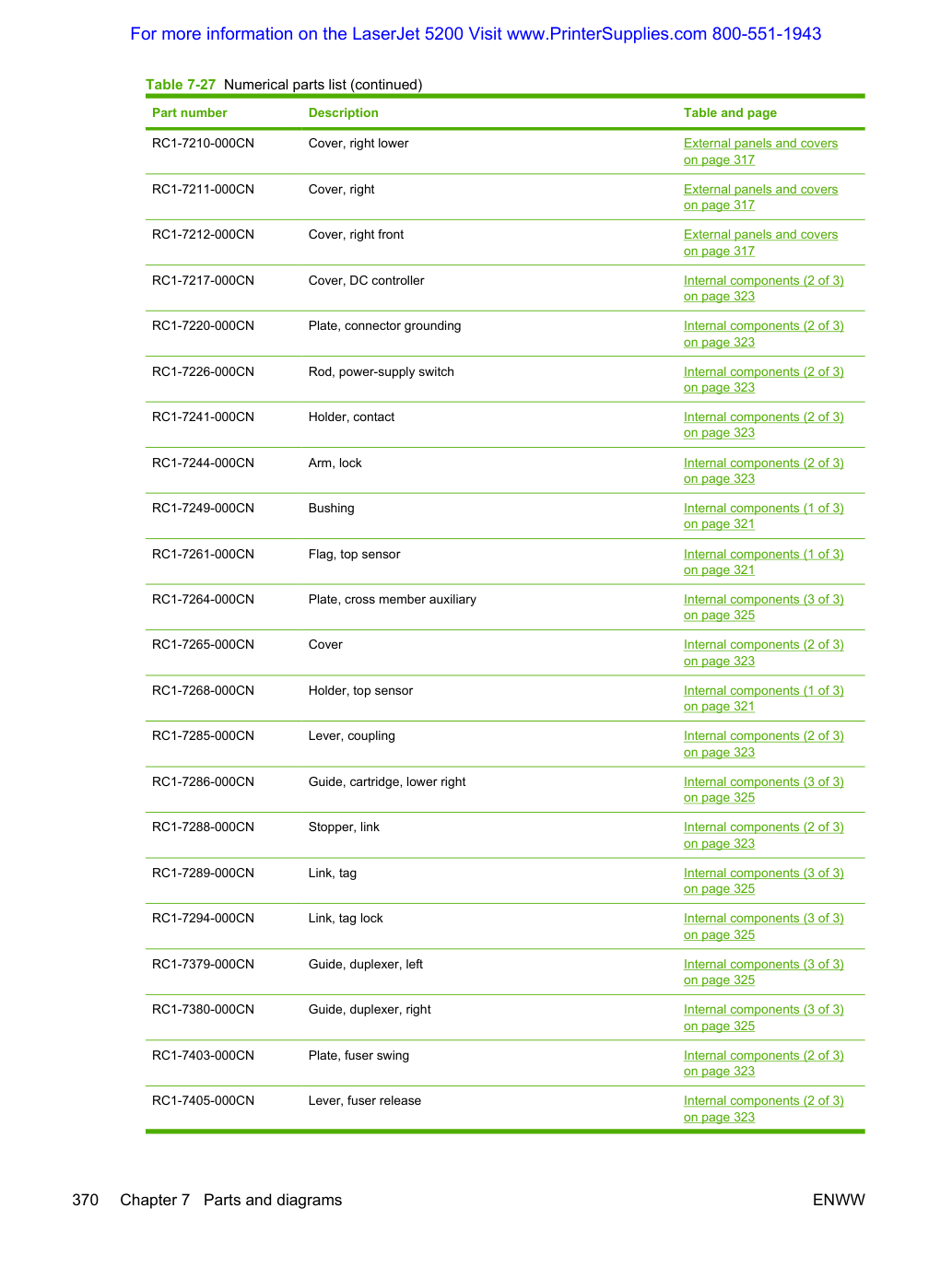

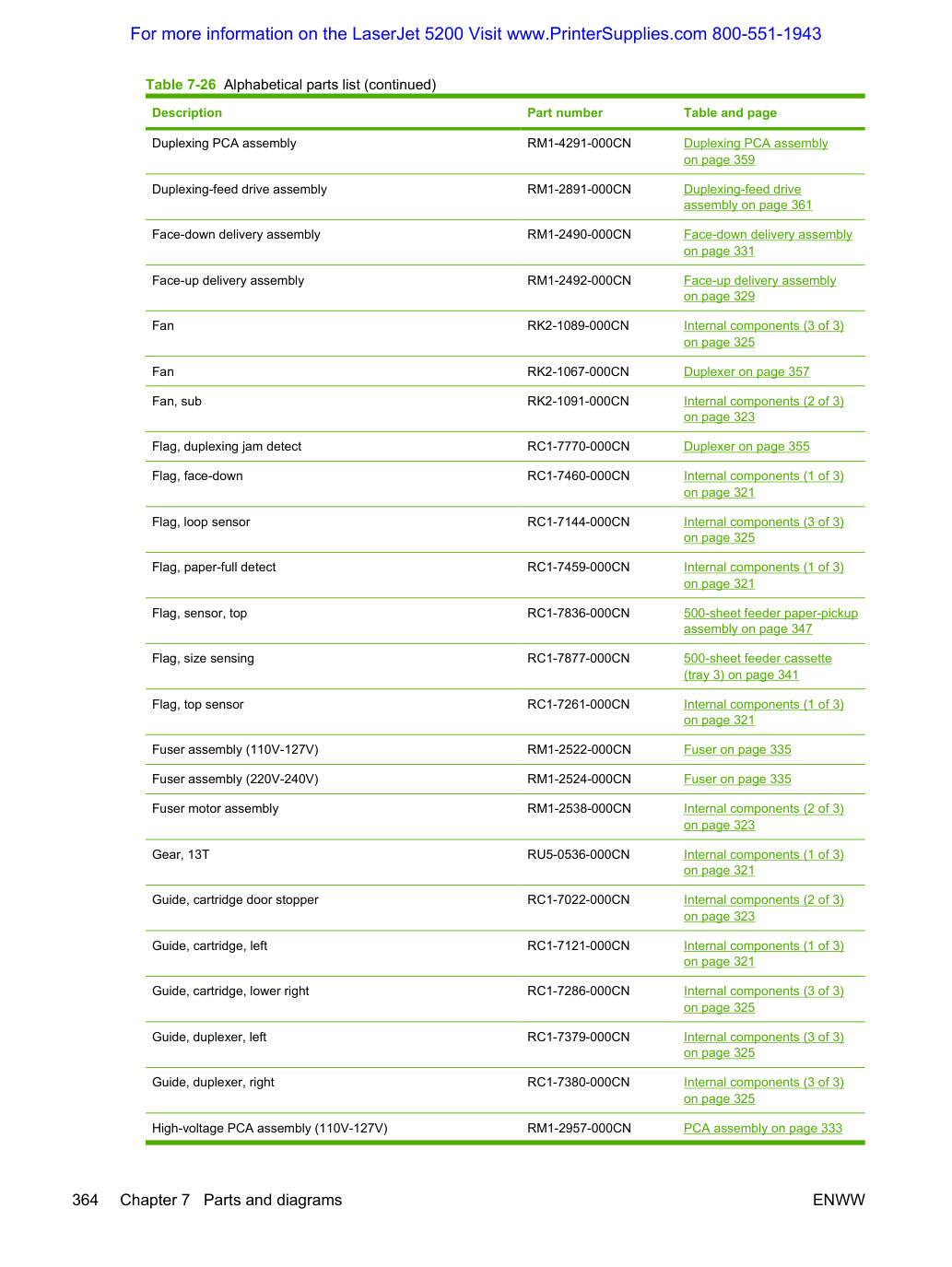

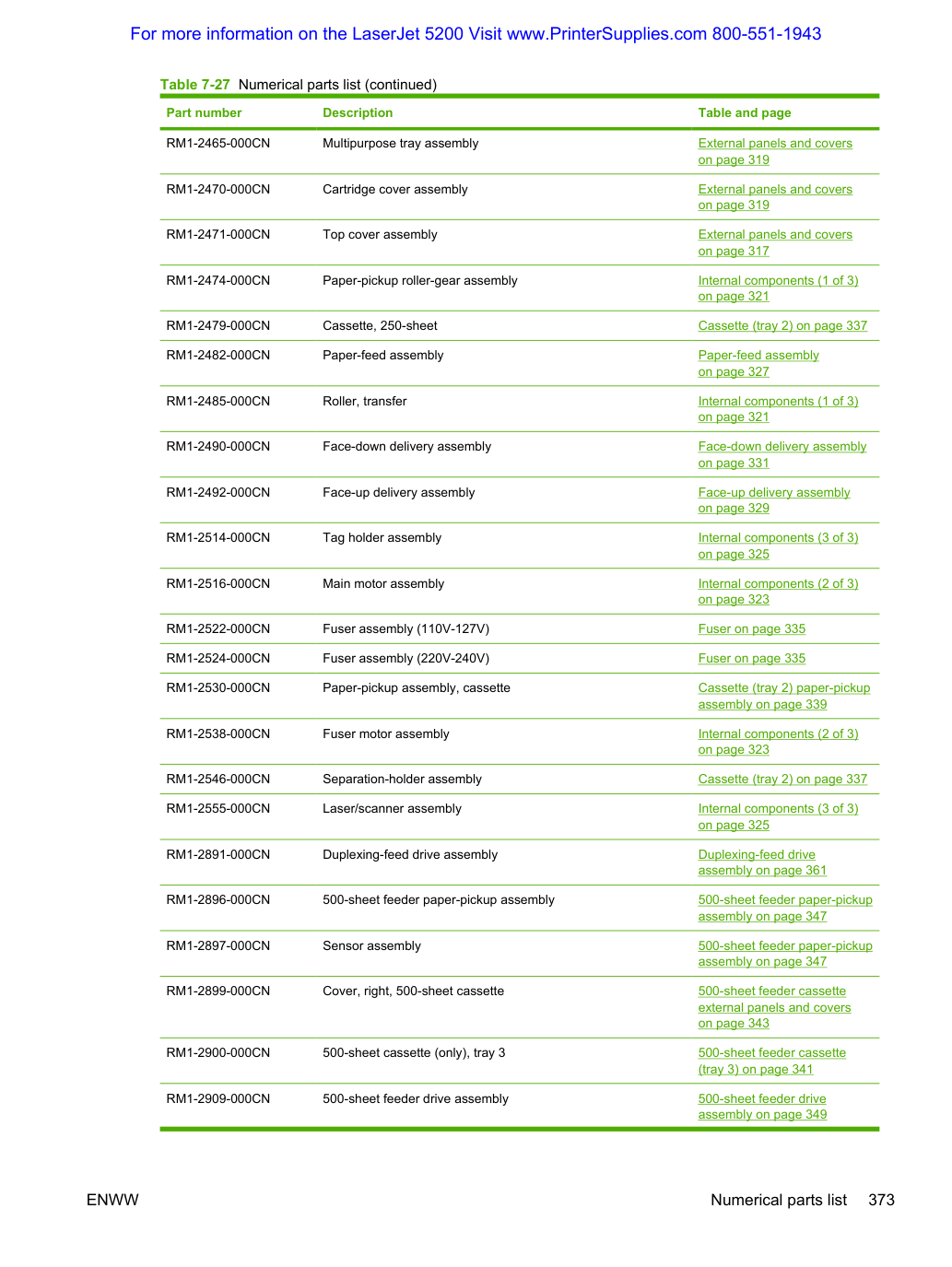

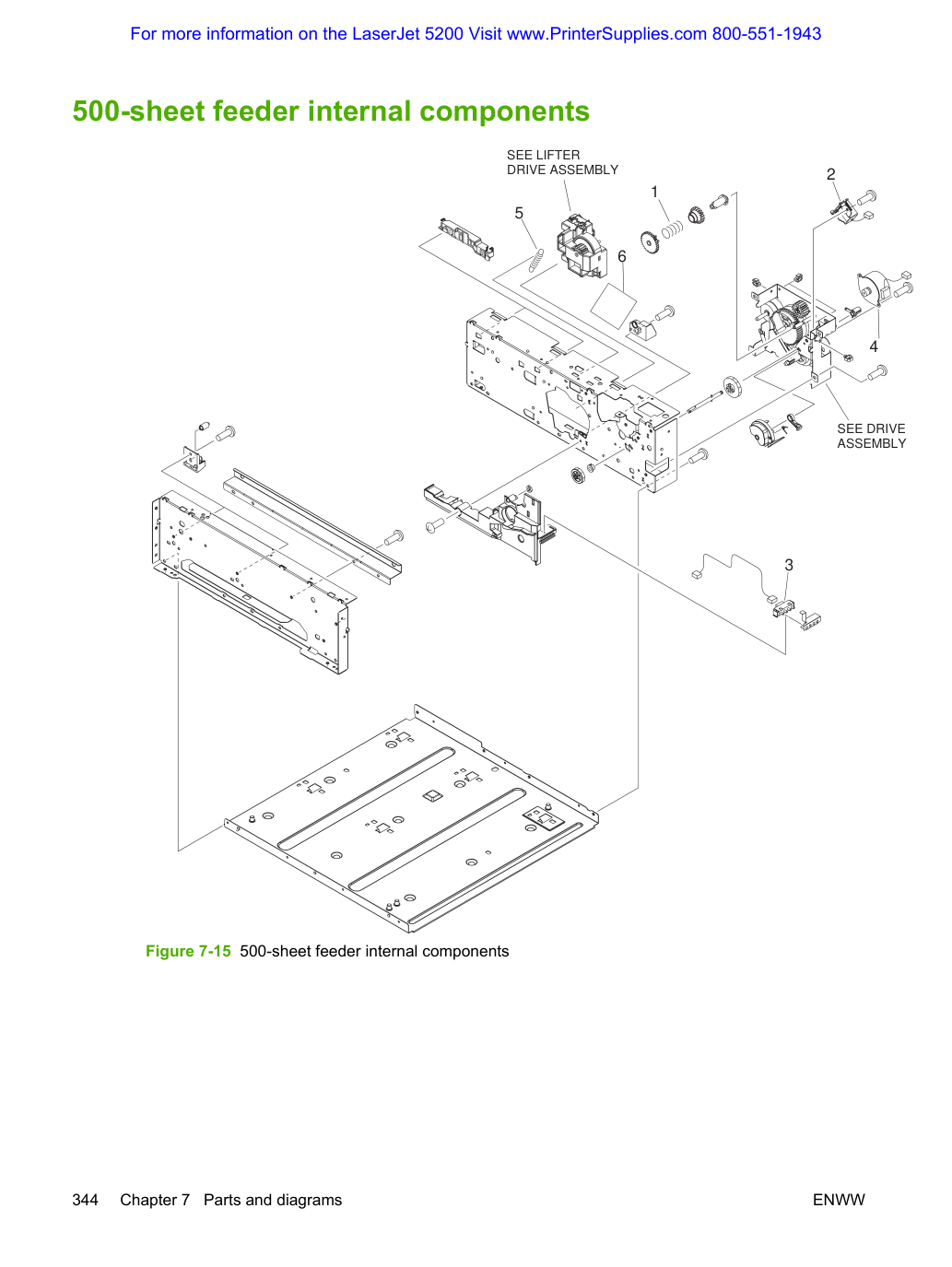

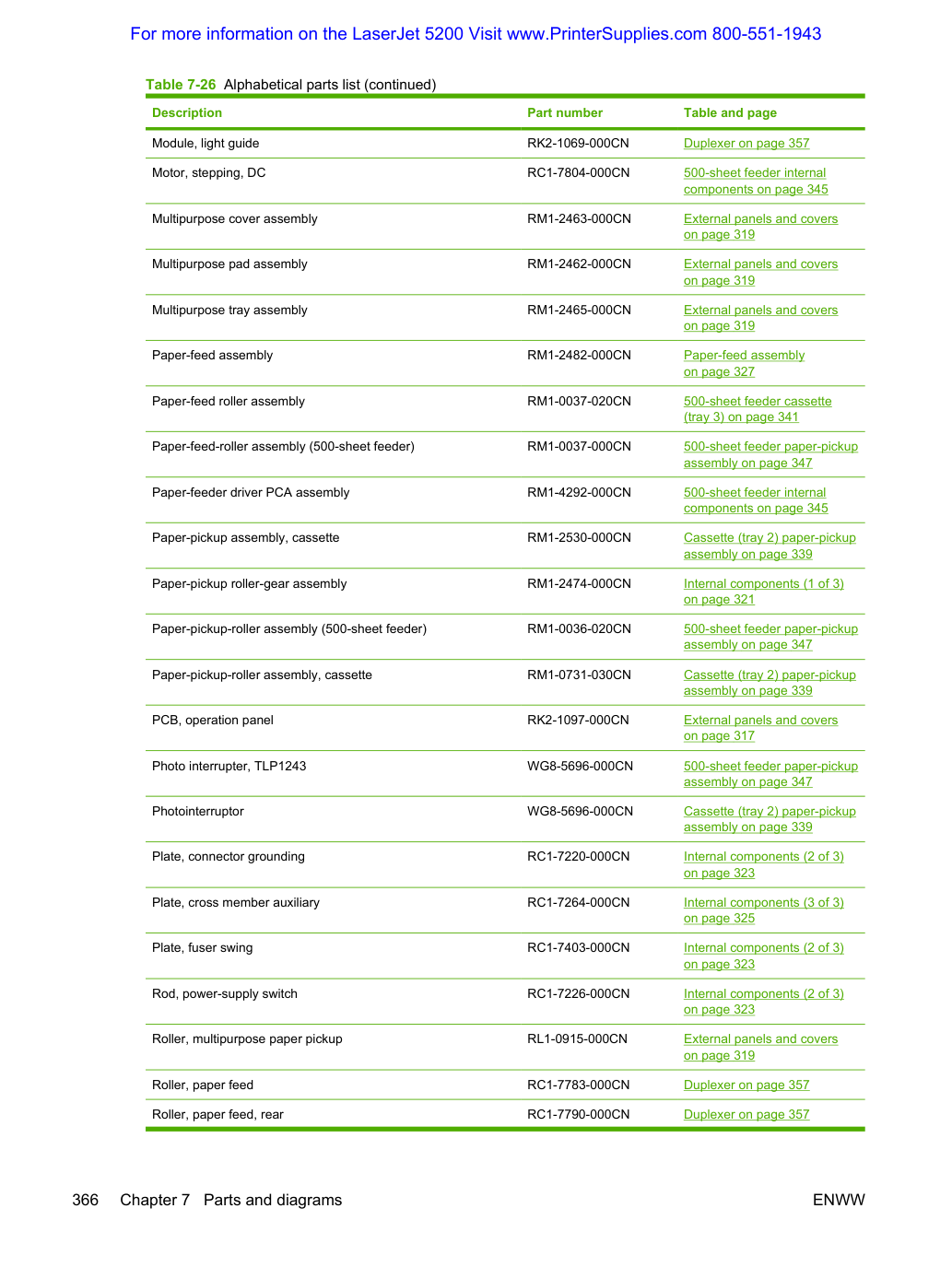

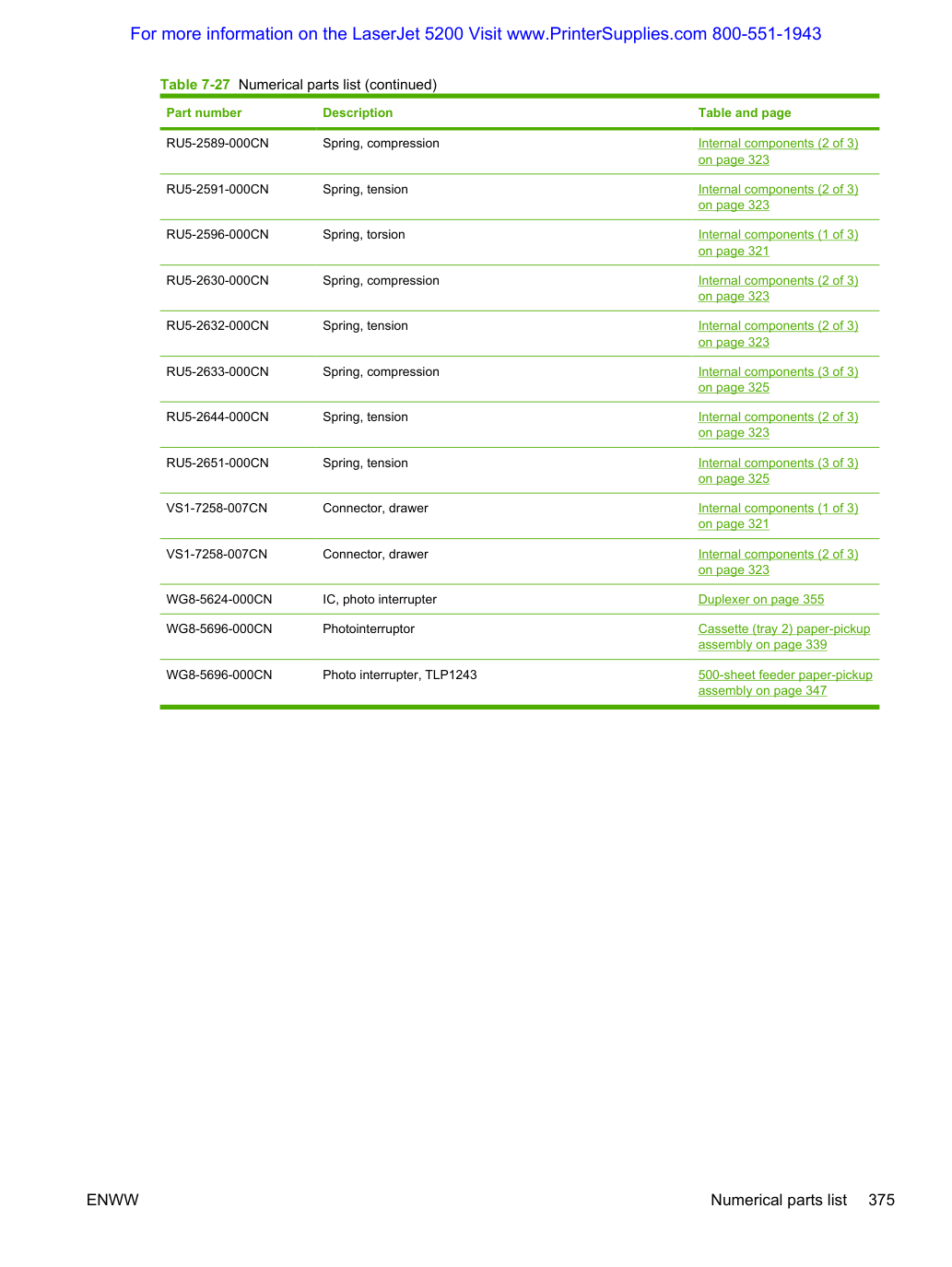

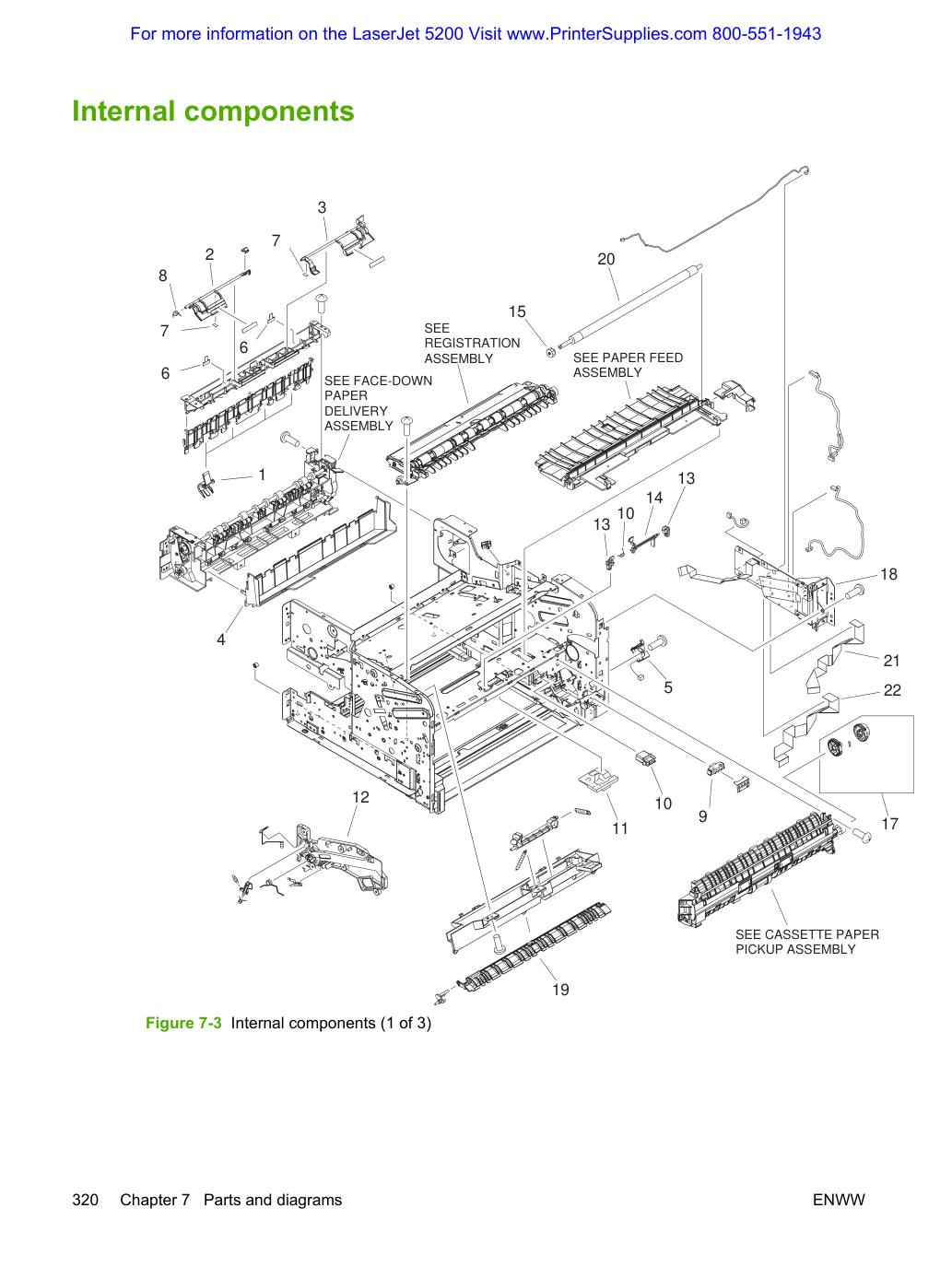

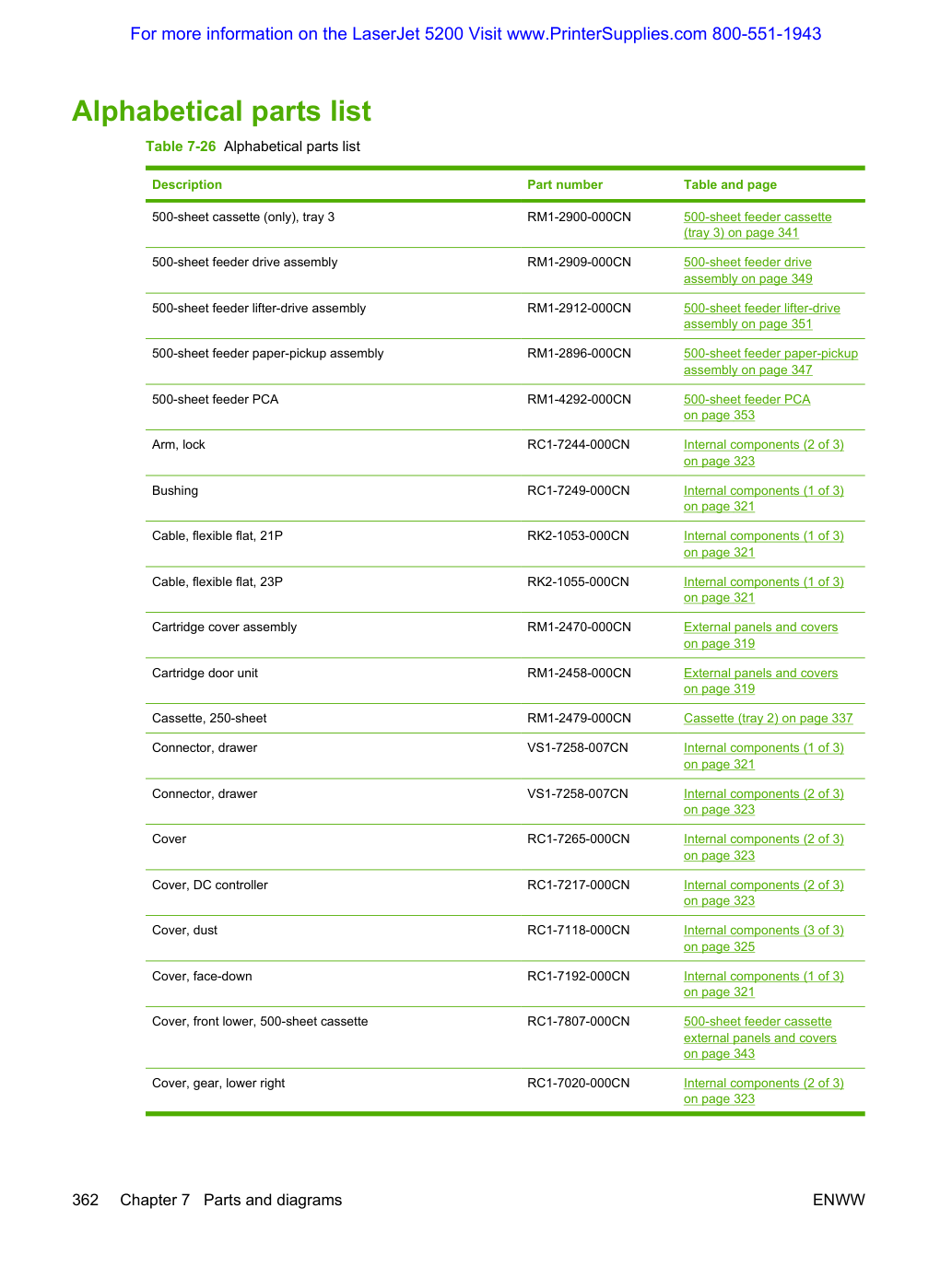

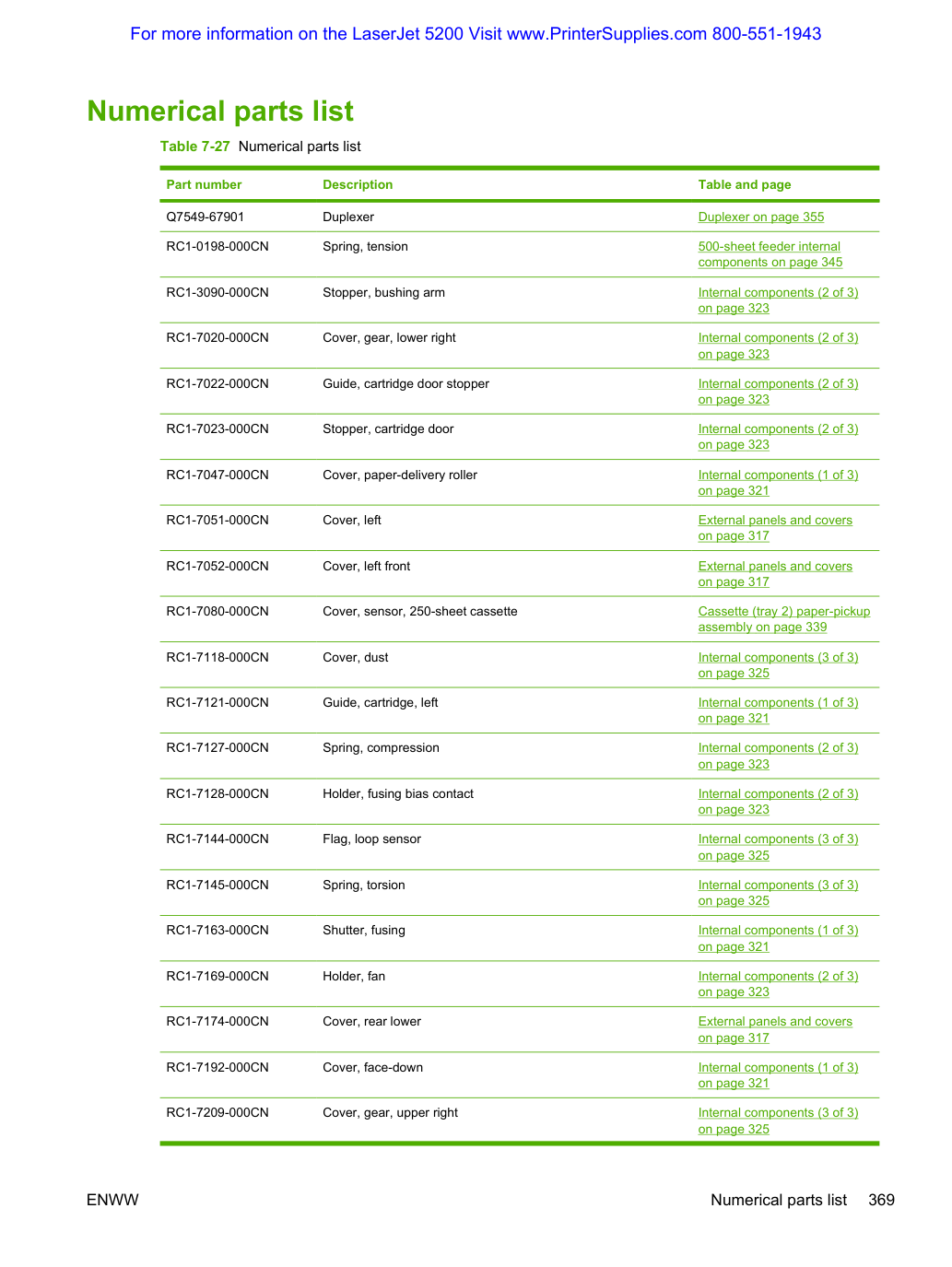

Как использовать списки деталей и схемы Рисунки в этой главе показывают основные узлы принтера и их составные части. После каждой схемы с развернутым видом сборки приводится таблица списка деталей. Каждая таблица содержит номер позиции, соответствующий номер детали и описание каждой детали. Если деталь не указана в таблице, она не является сменным модулем (FRU).
Убедитесь в правильности заказа детали. При поиске номеров деталей электрических компонентов обратите особое внимание на напряжение, указанное в столбце описания, чтобы убедиться, что выбранный номер детали соответствует правильной модели принтера.
В этом руководстве сокращение "PCA" означает "узел печатной платы". Компоненты, описанные как PCA, могут состоять из одной печатной платы или печатной платы плюс другие части, такие как кабели и датчики.
требуется дополнительно 64 MB при добавлении реверса в принтер.
Для загружаемых версий перейдите на www.hp.com/support/lj5200. После подключения выберите Manuals.
