Что сделали
Исследователи Пусанского национального университета (Республика Корея) и Ок-Риджской национальной лаборатории (ORNL, США) показали способ печатать эластомерные актуаторы — детали, которые сами меняют форму при внешнем воздействии — из одних и тех же чернил, но с разным поведением на разных участках. Работа опубликована в журнале группы Nature.

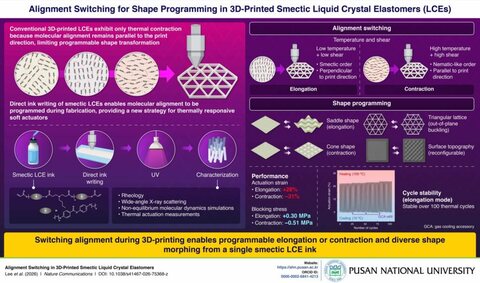

Материал — жидкокристаллический эластомер (ЖКЭ) в смектической фазе, пригодный для прямой экструзионной печати (direct ink writing, DIW). Главный результат: направление, вдоль которого выстроены молекулы в напечатанной дорожке, переключается между двумя взаимно перпендикулярными ориентациями простым изменением скорости и температуры печати. А от ориентации зависит, будет ли участок детали при срабатывании удлиняться или сжиматься. Одни чернила, один принтер — и в пределах одной детали можно заранее разложить зоны растяжения и сжатия.
Состав команды показателен сам по себе: с корейской стороны — сотрудники школ химической и машиностроительной инженерии (Jin-Hyeong Lee, Kyeong Pyo Kim, Min Chan Kim, Kyu Hyun, Ji Hoon Kim, Suk-kyun Ahn), со стороны ORNL — специалисты Отделения нейтронного рассеяния и Центра нанофазных материалов (Lijie Ding, Michael Li, Jan-Michael Y. Carrillo). Задача лежит на стыке химии, механики и физики мягкой материи, и в одиночку такие дисциплины её не закрывают.
Смектик, нематик, холестерик: почему важна фаза
Жидкие кристаллы занимают промежуточное положение между жидкостью и твёрдым телом: молекулы сохраняют подвижность, но при этом упорядочены. Степень и тип упорядочения и определяют, как поведёт себя материал:
- Смектическая фаза — молекулы выстроены и по направлению, и по слоям. Это самое строгое упорядочение из трёх, и именно оно использовано в работе.
- Нематическая фаза — сохраняется общая ориентация молекул, но слоистой укладки нет.
- Холестерическая фаза — упорядочение выражено слабее всего, направления «разведены».
В экструзионной печати ориентацию задаёт сам процесс: расплав продавливается через сопло, течение вытягивает молекулы вдоль дорожки, а последующее охлаждение эту картину фиксирует. Обычно это считают побочным эффектом технологии. Здесь побочный эффект сделали управляемым параметром.
Переключение как элемент конструкции
Команда продемонстрировала не единичный удачный образец, а повторяемое переключение — и на решётчатых структурах, и на деталях, повторяющих форму поверхности (конформная геометрия). То есть речь не о случайной находке, а о технологическом приёме, который могут воспроизвести другие лаборатории на своём оборудовании.
Профессор Ahn формулирует результат так: это первая демонстрация переключения молекулярной ориентации между двумя ортогональными направлениями на одних смектических ЖКЭ-чернилах, пригодных для 3D-печати, исключительно за счёт настройки скорости и температуры печати. В качестве прикладных направлений он называет мягкие робототехнические актуаторы и искусственные мышцы, перестраиваемые поверхности для тактильных дисплеев и адаптивные текстуры, управляющие аэродинамическим сопротивлением. Горизонт, о котором говорит автор, — ближайшие 5–10 лет: напечатанные объекты должны перестать быть просто носителями фиксированной формы и начать выполнять функцию.
Чем подтверждали
Чтобы понять, при каких режимах материал переключается и переключается обратно, использовали рентгеновское рассеяние (прямое наблюдение за упорядочением), реологические измерения (поведение расплава при разных скоростях сдвига) и численное моделирование. Такая связка — обязательный минимум, если параметр процесса объявляется инструментом управления свойствами: без неё «получилось на этой партии» не отличить от воспроизводимого эффекта.
Жидкокристаллические полимеры: свойства против капризов
Интерес к этому классу материалов объясняется набором свойств, который редко встречается вместе. При плавлении жидкокристаллические полимеры сохраняют упорядоченную структуру и имеют низкую вязкость расплава — а значит, из них можно формовать тонкостенные и сложные по геометрии детали. Дополнительно они обладают собственной огнестойкостью, высокой прочностью и рабочей температурой длительной эксплуатации порядка 240 °C.
Обратная сторона — сложность повседневной печати. Не случайно под эти материалы строят специализированные машины: у принтера NematX, ориентированного именно на жидкокристаллические полимеры, массивное основание и жёсткий контроль режимов сделаны ровно потому, что материал не прощает разброса параметров. Смысл работы корейско-американской группы в том числе и в этом: то, что раньше требовало исключительного контроля ради стабильности, здесь превращают в осознанный рычаг управления.
Куда это ведёт
Помимо мягкой робототехники, авторы и обозреватели называют микрофлюидику, оптоэлектронные компоненты, сенсоры (в том числе носимые и имплантируемые), разъёмы, антенны сложной формы, элементы печатных плат, узлы беспилотников и миниатюрных летательных аппаратов. Логика простая: если механическую функцию, форму и отклик на воздействие можно заложить в один материал за один проход печати, из сборки исчезают крепёж, приводы и часть соединений — а вместе с ними и типовые точки отказа.
Что из этого применимо сегодня
Это лабораторный результат, а не готовый продукт: коммерческих чернил с описанным поведением в свободной продаже нет, на настольном FDM-принтере эффект не воспроизводится — там другая физика подачи и другой контроль температуры. Но один общий вывод полезен всем, кто работает с функциональными материалами на экструзионной печати: параметры режима влияют не только на качество поверхности и точность, но и на свойства самого материала в готовой детали. Практический смысл этого — рутинный, но недооценённый:
- фиксируйте и храните режимы печати вместе с результатами испытаний, а не отдельно, — иначе воспроизвести удачную партию не получится;
- при переносе профиля между машинами проверяйте не только геометрию, но и механические свойства образцов;
- изменение скорости печати «ради времени» на функциональных материалах — это изменение изделия, а не только цикла.
Для отрасли же ценность работы в другом: получен воспроизводимый приём, которым теперь могут пользоваться другие исследовательские группы. Такие вещи обычно и оказываются точкой, с которой начинается следующее поколение материалов.
