Драм-юнит — самый «ремонтопригодный» узел лазерного аппарата: в подавляющем большинстве случаев достаточно поменять барабан и ракель, чтобы блок отработал ещё один полный ресурс. Ниже — рабочие технологии восстановления для четырёх самых массовых семейств драм-юнитов Kyocera на компонентах CET, а также два разбора, без которых восстановление регулярно заканчивается неудачей: сброс счётчиков и различия барабанов по посадочным размерам шестерни и втулки.
Общее правило для всех моделей: после установки восстановленного драм-юнита в машину обязательно сбросьте счётчик драм-юнита и счётчик обслуживания. Без сброса машина продолжит считать пробег «старого» блока и будет применять к новому барабану накопленные коррекции износа.
✓ — позиция сейчас на складе; артикулы без отметки привезём под заказ. Ссылки ведут на карточки товаров в нашем магазине с актуальной ценой.
DK-150 и DK-170 (а также DK-110, DK-130)
Одно из самых распространённых семейств: FS-1016MFP, FS-1100, FS-1300D, FS-1028, FS-1128MFP, FS-1035MFP, FS-1030MFP, FS-1135MFP, FS-1120D, FS-1320D, FS-1370DN, ECOSYS M2030DN/M2035DN/M2530DN/M2535DN, ECOSYS P2035D/P2135DN. Восстановление сводится к замене барабана и ракеля.
| Компонент | Ресурс | Артикул CET |
|---|---|---|
| Барабан (Япония) | 100 000 стр. | CET6415 ✓ |
| Барабан (Япония) | 30 000 стр. | CET4315 |
| Ракель | — | CET8093 ✓ |
Два варианта барабана отличаются только ресурсом — посадочные размеры одинаковые. Для аппарата с реальной ежемесячной нагрузкой берите 100 000 стр., для «домашнего» FS-1120D разница в цене может не окупиться.
DK-1110: почему после замены появляется чёрный фон
Модели FS-1040, FS-1041, FS-1060DN, FS-1061N, FS-1320MFP, FS-1220MFP, FS-1125MFP, FS-1120MFP, FS-1025MFP, FS-1020MFP. Это тот случай, когда правильно собранный драм-юнит всё равно печатает брак.
Симптом: после замены драм-юнита DK-1110 — как оригинального, так и CET471025 — часть машин выдаёт отпечаток с сильным фоном, вплоть до почти чёрного листа. Причина не в блоке: это либо накопленная машиной коррекция износа предыдущего драм-юнита, либо «накрученные» пользователем настройки заряда барабана. Поэтому при замене или восстановлении нужно сбросить счётчик драм-юнита и вернуть заряд барабана к значению по умолчанию.
Сброс счётчика драм-юнита
| Тип аппарата | Процедура |
|---|---|
| МФУ с ЖК-дисплеем | Нажать [Меню] → стрелками выбрать [Настройка/обслуж] → [OK] → ввести пароль → выбрать [Новый барабан] → [OK] → выключить и включить машину. Пароль по умолчанию — последние две цифры модели и два нуля: например, для FS-1125MFP это 2500. |
| МФУ без ЖК-дисплея | Открыть переднюю крышку → одновременно нажать и удерживать более 5 секунд [Стоп] и [Бесшумный режим] → закрыть крышку → выключить и включить машину. |
| Принтеры | Открыть переднюю крышку → одновременно нажать и удерживать более 5 секунд [Отмена] и [Бесшумный режим] → закрыть крышку → выключить и включить машину. |
Проверка настройки заряда барабана (для всех моделей)

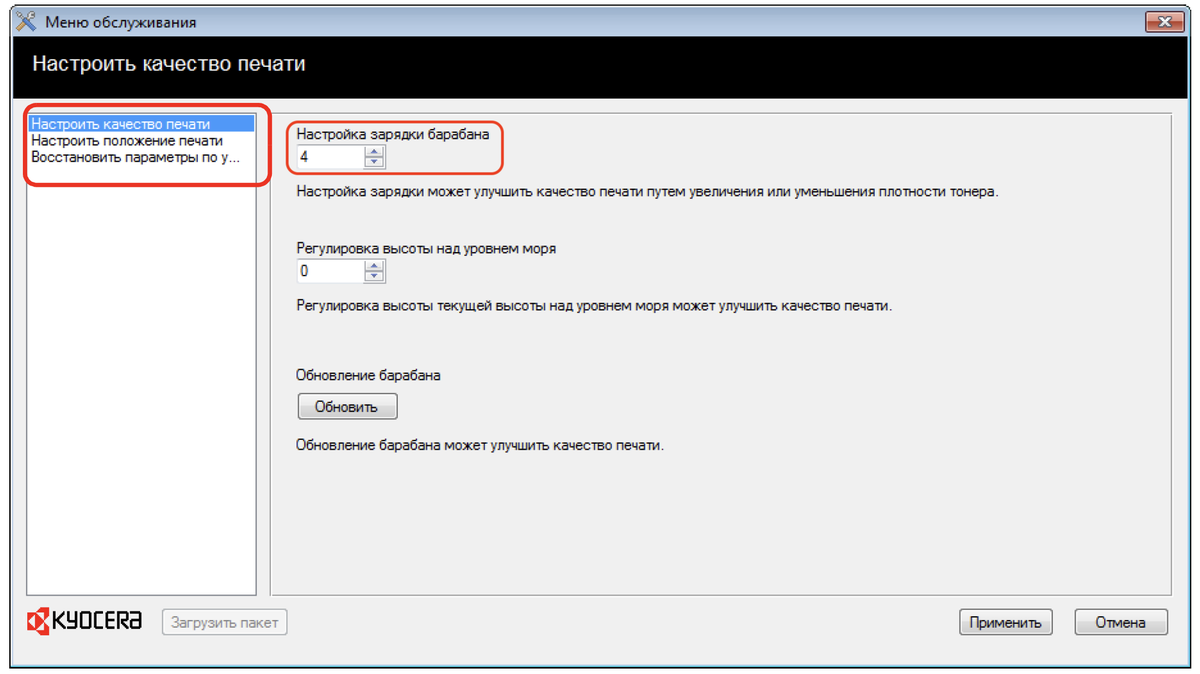

Запустите Kyocera Client Tool на компьютере, к которому подключена машина, откройте [Меню обслуживания] и установите в поле [Настройка зарядки барабана] значение по умолчанию — 4.
Меню обслуживания Kyocera Client Tool: значение «Настройка зарядки барабана» после замены драм-юнита должно быть равно 4.
DK-1150: ECOSYS P2235dn / M2040dn и родственные
Семейство ECOSYS P2235dn/dw, P2040dn/dw, P2335d/dn/dw, M2135dn, M2235dn, M2635dn/dw, M2735dn/dw, M2040dn, M2540dn/dw, M2640idw, M2835dw. Восстанавливается заменой барабана и ракеля.
| Компонент | Ресурс | Артикул CET |
|---|---|---|
| Барабан (Япония) | 100 000 стр. | CET7844 ✓ |
| Ракель | — | CET7843 ✓ |
MK-460: TASKalfa 180/181/220/221
Замена барабана и ракеля. После установки восстановленного блока обязательно сбросьте счётчик обслуживания сервисной процедурой U251.
| Компонент | Ресурс | Артикул CET |
|---|---|---|
| Барабан (втулка 6 мм) | 150 000 стр. | CET7856 ✓ |
| Ракель (2C918010, 2FT18010) | — | CET4599N ✓ |
⚠️ Внимание: в машинах TASKalfa 180/181/220/221 может стоять драм-юнит MK-468 вместо MK-460. У него другая ось барабана, другие шестерни и другая процедура снятия/установки оси — комплектующие от MK-460 не подойдут. Как отличить — в следующем разделе.
MK-460 или MK-468: как не купить не тот барабан
На нашем рынке встречаются оба варианта драм-юнитов TASKalfa 180/181/220/221. Отличаются они диаметром отверстий на шестерне привода и втулке. MK-460 — это версия, официально завезённая в Россию; MK-468 Kyocera поставляет в другие регионы, но у нас он попадается регулярно.
| Драм-юнит | Отверстие на шестерне | Отверстие на втулке | Барабан 80 000 стр. | Барабан 150 000 стр. |
|---|---|---|---|---|
| MK-460 | 6 мм | 6 мм | CET8345 | CET7856 ✓ |
| MK-468 | 8 мм | 10 мм | CET9002 | CET7855 |
Если под рукой оказался «не тот» барабан, шестерню можно перебить — снять её с исходного барабана и поставить нужную. Но проще и надёжнее сразу заказать барабан под свой тип драм-юнита.
KM-1620/1650/2020/2050: MK-410 против MK-413
Ровно та же история в более старом семействе. Драм-юниты MK-410 (официальные поставки в Россию) рассчитаны на ось с отверстием 10 мм на шестерне и 6 мм на втулке. Драм-юниты MK-413 идут в другие регионы и требуют барабан с отверстиями 6 мм и на шестерне, и на втулке.
| Драм-юнит | Отверстие на шестерне | Отверстие на втулке | Барабан CET |
|---|---|---|---|
| MK-410 | 10 мм | 6 мм | CET4193 — 80 000 стр. CET7851 ✓ — 150 000 стр. |
| MK-413 | 6 мм | 6 мм | CET5866 — снят с производства; вариант решения — перебить шестерню на CET4193 или CET7851 |
Барабан CET7851 появился в ассортименте в октябре 2017 года и отличается от CET4193 только увеличенным ресурсом: 150 000 страниц против 80 000. Посадочные размеры у них одинаковые — для MK-410 подходят оба.
