Блок закрепления FK-1150 стоит в самых массовых монохромных Kyocera: KYOCERA ECOSYS P2235dn/dw, P2040dn/dw, P2335d/dn/dw, M2040dn, M2135dn, M2235dn, M2540dn/dw, M2635dn/dw, M2640idw, M2735dn/dw, M2835dw. Его главная болячка — повреждение термоплёнки и тканевой накладки прижимной планки: печка начинает жевать бумагу, изображение мажется или плохо закрепляется. Разбираем, почему это происходит и как восстановить фьюзер так, чтобы он отработал полный ресурс. Полный список запчастей CET для этой серии — в нашей отдельной статье.
Как термоплёнка держится в FK-1150

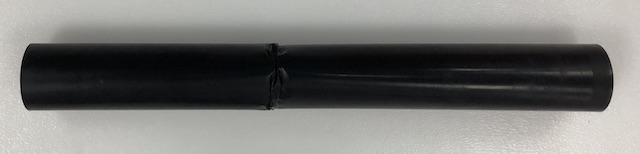

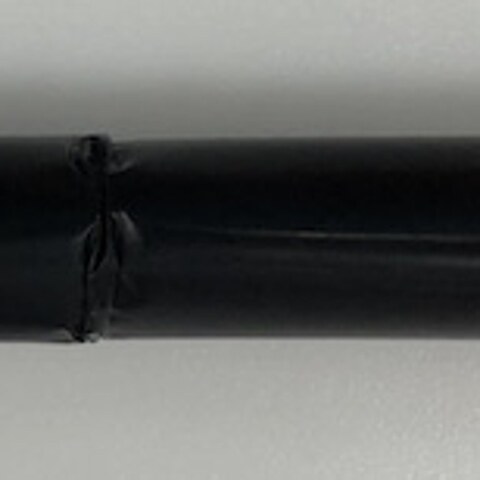

Несмотря на кажущуюся простоту, физика удержания термоплёнки здесь тонкая. Выступы по центру основания оригинальной прижимной планки выше, чем по краям — это выравнивает прижим к резиновому валу, у которого усилие приложено по краям, а сам вал (оригинальный и CET7842) по центру на доли миллиметра тоньше, чтобы плёнка не сползала к краям. Критичны равномерность силы трения по длине планки и геометрия «пятна контакта». Нарушение баланса сил трения — главный убийца термоплёнок: трёхслойная плёнка на полимерной основе CET7841 чаще всего повреждается складкой ближе к середине.
Шесть типовых причин повреждения термоплёнки

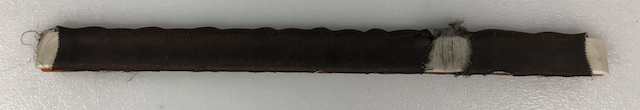

- Изношенная тканевая накладка. Самая частая причина: оригинальные накладки редко живут больше 40–60 тыс. страниц.
- Накладки сторонних производителей с высокой жёсткостью и абразивностью, плохо удерживающие смазку.
- Неподходящая смазка или неравномерное нанесение.
- Чистящее полотенце от фьюзеров производительных машин, намотанное на планку вместо накладки: меняется сила прижима, планка «болтается» в посадочных местах, образуются складки, притормаживающие плёнку.
- Срезанные или сплавленные опорные выступы основания планки. Срезают их обычно те, кто наматывает полотенце; сплавляются они от перегрева — из-за совместимых плёнок с блестящей внутренней поверхностью или загрязнённого/неисправного датчика Thermopile над печкой. Итог: прижим в центре падает сильнее, чем по краям.
- Деформированный прижимной (резиновый) вал.

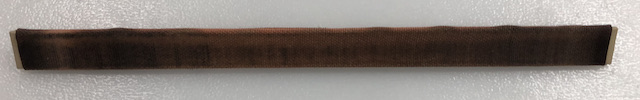

Вариант 1: восстановление с оригинальной планкой
Если пластиковое основание планки целое, достаточно заменить изношенные компоненты:
- термоплёнка на полимерной основе CET7841 или на металлической CET311024 (в комплекте со смазкой);
- прижимной вал CET7842 (или CET7842U);
- тканевая накладка CET7420 — соответствует оригинальной по размерам, перфорации и материалу; в комплекте смазка. Для смазки использовать только силиконовое масло из комплекта (достаточно 1 мл) и не забыть установить оранжевую плёнку с тыльной стороны планки.
Вариант 2: планка в сборе CET6901N — быстрее и надёжнее
Если основание планки повреждено (например, обломлен крепёжный выступ при снятии клипс) или жалко 10–15 минут на переборку — ставится готовая планка в сборе CET6901N. Это улучшенная версия планки CET6901: другой материал ткани лучше держит смазку, изменён профиль силиконовой вставки для увеличения пятна контакта. Конструкция сознательно отличается от оригинала и закрывает его слабые места: износостойкая ткань, упругая вставка с вогнутым профилем, металлическая планка с мелкими зубьями, не дающая ткани сползать.
Два способа смазки CET6901N (в комплекте ровно нужное количество — 0,3 мл силиконового масла и 0,1 мл смазки HP-300):
- 1-й слой силиконовое масло, 2-й — смазка Molykote HP-300: для фьюзеров, работающих при нормальной комнатной температуре;
- 1-й слой HP-300, 2-й — силиконовое масло: если аппарат может работать в холодном помещении (ресурс чуть ниже, чем у первого способа).
Для термоплёнок на металлической основе есть также планка OEM-конструкции CET311032 — её смазывают 2 мл жидкого силиконового масла из комплекта поставки.
Готовые комплекты восстановления
Все компоненты сразу: CET441014 (термоплёнка на полимерной основе + накладка + вал) или CET441014N (термоплёнка на металлической основе + планка в сборе + вал). Прижимной вал из комплектов не рекомендуется использовать с плёнкой CET7841 отдельно от родного комплекта.
