Медь как узкое место — и как повод для аддитивных технологий
Медь остаётся базовым металлом для энергетики, электроники и электротранспорта, и на фоне неопределённости с поставками её цена в начале августа 2026 года обновила исторический максимум. Для производства это проблема, но для аддитивных технологий — аргумент: если деталь с проводящими элементами печатается сразу целиком, отходы механической обработки и лишние переделы из цепочки уходят.
Важно, что речь не только о промышленных установках. Компания Kupros (штат Индиана, США) выпускает цельнометаллический проводящий филамент Cu29, рассчитанный на обычные настольные FFF/FDM-принтеры, и сопровождает его сервисной поддержкой для тех, кто внедряет материал у себя.
Что изменилось во второй версии
Kupros представила Cu29 V2 — второе поколение материала. Стартовая партия составила 90 кг и, по данным компании, разошлась практически сразу. Параллельно разрабатывается технологический процесс (заявка на патент подана), который расширяет применение материала за пределы печати проводящих дорожек: встроенная электроника, антенны, повторяющие форму изделия, датчики.
Тестовые образцы датчиков, изготовленные с применением Cu29, компания передала в Ок-Риджскую национальную лабораторию (ORNL) для независимой оценки — этап, который для материалов такого класса важнее любых маркетинговых заявлений.
Основатель и генеральный директор компании Ian Ramsdell описывает разницу между поколениями так: первая версия доказала принципиальную возможность, вторая посвящена тому, чтобы инженеру было проще довести технологию до реального применения. Год ушёл на печать, разрушение и переделку образцов и на разбор тех мест рабочего процесса, где возникало трение у первых пользователей.

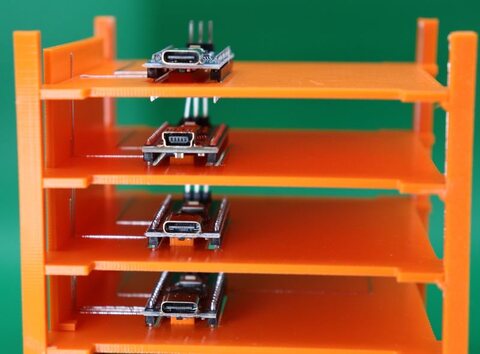

Ключевая мысль про новый процесс сформулирована ещё точнее: если проводящие пути и электронные компоненты можно вводить прямо в ходе стандартного FDM/FFF-цикла, принтер перестаёт быть только машиной для механических деталей и начинает превращаться в платформу для изготовления электроники.
Почему этим интересуются военные
Спрос на такие решения формируется не в лабораториях. Центр вооружений DEVCOM Армии США испытывал удалённую 3D-печать для ремонта электроники беспилотников на учениях в Индо-Тихоокеанском регионе. Один из выводов по итогам: морским пехотинцам нужен автоматизированный комплекс «всё в одном» — диагностика неисправности плюс изготовление электронных компонентов печатью, причём работающий в тяжёлых полевых условиях.
Со стороны промышленности в проекте участвовала компания Sciperio (родственная nScrypt), а nScrypt уже работала с Cu29. Настольные FFF/FDM-машины хорошо ложатся именно на такой сценарий: они дёшевы, ремонтопригодны и не требуют инфраструктуры промышленной установки. Тенденция здесь важнее конкретных названий — запрос на недорогую печатаемую встроенную электронику становится системным.
Что учитывать при работе с проводящими филаментами
Ниже — общие практические ориентиры для тех, кто присматривается к печати проводящих элементов на настольном оборудовании. Конкретных паспортных цифр по Cu29 источник не приводит, поэтому проверять параметры нужно по документации производителя материала.
Сопротивление и геометрия дорожки
Проводящий филамент — это не медный провод. Удельное сопротивление у таких материалов заметно выше, чем у сплошного проводника того же сечения, поэтому дорожку проектируют с запасом: увеличивают сечение, ведут её несколькими периметрами, избегают длинных тонких участков и острых углов, где ток идёт по сокращённому пути. Токовую нагрузку стоит закладывать консервативно и проверять нагрев на реальном образце, а не на расчёте.
Износ сопла и подача
Наполненные металлом материалы абразивны. Латунное сопло на них изнашивается быстро, и рост диаметра отверстия сначала испортит геометрию, а уже потом станет заметен. Практическое правило — закалённое или иное износостойкое сопло и контроль фактического диаметра. Подача таких филаментов обычно менее эластична и чувствительна к резким изгибам тракта: чем короче и прямее путь до экструдера, тем стабильнее результат.
Соединения, контакты и совместимость слоёв
Самое уязвимое место напечатанной электроники — переходы: контакт печатной дорожки с выводом компонента, стык проводящего материала с конструкционным пластиком, места, где деталь гнётся. Пайка к печатным дорожкам возможна не всегда: температура пайки может превышать теплостойкость окружающего пластика. Практичнее заранее предусмотреть прижимные контакты, вставные площадки или установку компонента с паузой печати, чем рассчитывать на паяное соединение.
Хранение и подготовка
Композитные филаменты чувствительны к влаге сильнее чистых пластиков, а последствия видны не сразу — сначала растёт разброс свойств, потом появляются пустоты и обрывы дорожки. Сушка перед печатью и хранение в герметичной таре с осушителем для функциональной печати обязательны, а не желательны.
Границы метода
Печать электроники на настольной машине не заменяет ни травление плат, ни промышленный монтаж: по плотности проводников, повторяемости и токовым характеристикам классические технологии остаются вне конкуренции. Сильная сторона подхода в другом — там, где нужны единичные изделия, сложная объёмная форма или ремонт вдали от снабжения. Антенна, повторяющая изгиб корпуса, датчик внутри несущей детали, замена сгоревшего узла в поле — сценарии, в которых у обычного производства просто нет ответа за разумное время.
Именно поэтому за материалами вроде Cu29 стоит следить, даже если сегодня они выглядят нишевыми. Направление, в котором двигается технология, — не «напечатать плату дешевле», а убрать границу между корпусом изделия и его электрической частью.
