Проектор в классе живёт по другим правилам, чем проектор дома. Свет выключить нельзя — детям надо писать в тетрадях. Зрители сидят не в трёх метрах от экрана, а до последней парты бывает девять. На экране не кино, а таблица, карта или страница учебника с мелким шрифтом. И работает всё это не два часа вечером, а по шесть уроков пять дней в неделю.
Отсюда три числа, которые нужно посчитать до покупки: сколько ANSI-люмен, какое разрешение и какого размера экран. Разберём по порядку — с формулами, которые можно проверить рулеткой прямо в кабинете.
Шаг первый: измерьте класс
Прежде чем открывать каталог, возьмите рулетку и запишите четыре цифры:
- расстояние от доски до последней парты — от него зависит размер экрана;
- ширину свободного места на стене над доской или рядом с ней — туда встанет полотно;
- высоту потолка — на ней держится кронштейн и от неё зависит, куда попадёт нижний край картинки;
- расстояние от стены с экраном до места, где можно закрепить проектор.
Отдельно честно оцените свет: можно ли зашторить окна на время показа или занавесок нет и не будет. Это решающий фактор — именно он, а не бюджет, определяет нижнюю планку по яркости.
Яркость: почему домашний проектор в классе не работает
Яркость проектора меряют в ANSI-люменах — это свет, реально дошедший до экрана, усреднённый по девяти точкам поля. В характеристиках недорогих моделей рядом часто стоит вторая, куда более крупная цифра — яркость источника света, то есть сколько выдаёт светодиод внутри, до объектива. На экране этого света не будет никогда. Сравнивать проекторы между собой можно только по строке «Яркость ANSI», и дальше в статье все цифры — только в ней.
Сколько нужно классу? Свет на экране распределяется по площади: чем больше картинка, тем она тусклее при той же яркости проектора. И чем светлее в комнате, тем выше должен быть запас, чтобы белое на экране оставалось белым, а не серым. Ориентиры, которыми мы пользуемся при подборе для учебных кабинетов:
| Условия в помещении | Экран шириной 1,8–2 м | Экран шириной 2,2–3 м |
|---|---|---|
| Полное затемнение, плотные шторы, свет выключен | от 1500 ANSI-лм | от 2000 ANSI-лм |
| Шторы задёрнуты, верхний свет приглушён | от 2500 ANSI-лм | от 3000 ANSI-лм |
| Обычный рабочий свет, окна зашторены наполовину | от 3500 ANSI-лм | от 4000 ANSI-лм |
| Светлый кабинет, солнечная сторона, занавесок нет | от 4500 ANSI-лм | от 5500 ANSI-лм |
Теперь сопоставьте это с домашними проекторами. Самая яркая портативная модель в линейке — Cactus CS-PRC.06B — даёт 900 ANSI-люмен. Это отличная картинка вечером в затемнённой комнате и бледное серое пятно на доске в третьем уроке ноябрьского дня. Даже Cactus CS-PRH.01B с его 1400 ANSI-люмен закрывает только первую строку таблицы — полностью затемнённое помещение.
Поэтому для класса берут трёхматричные модели серии 3LCD: у них свет делится призмами на три цвета, каждый попадает на свою маленькую матрицу, и все три показываются одновременно. Практический смысл в том, что цветное на экране такое же яркое, как белое: жёлтый фон слайда, зелёная заливка диаграммы и фотография в учебнике не темнеют. Заявленная однородность яркости по полю — 80 %, то есть углы экрана не уходят в сумрак.
Разрешение: что видно с последней парты
Разрешение — это количество точек, из которых строится картинка. Для класса оно важно ровно настолько, насколько мелкий материал вы показываете.
- 1024×768 (формат 4:3) — классический «школьный» кадр. Подходит для презентаций с крупным текстом, фотографий, видео, интерактивных заданий. Совпадает по пропорциям с большинством учебных экранов и с материалами, которые готовились для доски.
- 1280×800 и 1280×1024 — промежуточная ступень. Сюда без искажений ложится экран ноутбука, а таблица на 10–12 строк читается уже спокойно.
- 1920×1200 (16:10) — для аудиторий, где показывают чертежи, карты, таблицы с десятками колонок, интерфейс программы или две страницы документа рядом. Именно на мелкой графике разница с 1024×768 бросается в глаза.
Второй момент, который часто упускают: формат кадра должен совпадать с форматом экрана. Если проектор работает в 16:10, а полотно куплено 4:3, картинка ляжет в ширину и снизу останется пустая белая полоса — полезная высота уменьшится, а вместе с ней и читаемость с задних парт. Формат проектора смотрите в строке «Рабочий формат», формат экрана — в его названии.
Универсальное решение для школы — полотно 1:1. Оно разматывается на нужную высоту: под кадр 4:3 вы опускаете его чуть меньше, под 16:9 — ещё меньше, и в обоих случаях картинка занимает всю ширину. Экраны Cactus CS-PSW-180x180 (180×180 см) и CS-PSW-213x213 (213×213 см) как раз такие.
Размер экрана: считаем от последней парты
Размер экрана определяет не стена и не бюджет, а самый дальний ученик. Правило, проверенное практикой учебных аудиторий, работает от высоты картинки, а не от диагонали:
- расстояние до дальнего зрителя не больше 6 высот экрана — если показываете видео, фотографии, презентации с крупным текстом;
- расстояние до дальнего зрителя не больше 4 высот — если на экране таблицы, чертежи, мелкий текст, интерфейс программы.
Второе ограничение — ближнее: первая парта должна стоять не ближе полутора высот экрана, иначе сидящим за ней придётся крутить головой и разглядывать пиксели.
Вот как это ложится на экраны, которые есть в наличии. Высота взята паспортная; для полотен 1:1 указана высота картинки в формате 4:3, потому что именно так их обычно и разматывают в классе.
| Экран | Полотно, см | Формат | Высота картинки | Мелкий текст читается до | Видео и крупный шрифт — до |
|---|---|---|---|---|---|
| CS-PSFLE-180X135 | 180×135 | 4:3 | 1,35 м | 5,4 м | 8,1 м |
| CS-PSME-220X138-WT | 220×138 | 16:10 | 1,38 м | 5,5 м | 8,3 м |
| CS-PSSME-200X150-WT | 200×150 | 4:3 | 1,50 м | 6,0 м | 9,0 м |
| CS-PSFRE-280X158 | 280×158 | 16:9 | 1,58 м | 6,3 м | 9,5 м |
| CS-PSME-220X165-WT | 220×165 | 4:3 | 1,65 м | 6,6 м | 9,9 м |
| CS-PSFRE-300X169 | 300×169 | 16:9 | 1,69 м | 6,8 м | 10,1 м |
| CS-PSW-180x180 | 180×180 | 1:1 | 1,35 м в 4:3 | 5,4 м | 8,1 м |
| CS-PSW-213x213 | 213×213 | 1:1 | 1,60 м в 4:3 | 6,4 м | 9,6 м |
| CS-PSFRE-360X203 | 360×203 | 16:9 | 2,03 м | 8,1 м | 12,2 м |
| CS-PSME-360x360-WT | 360×360 | 1:1 | 2,70 м в 4:3 | 10,8 м | 16,2 м |
Читается таблица так. Обычный кабинет на 30 человек — от доски до задней стены примерно 7–8 метров. Значит, для видео и презентаций хватит полотна 200×150 см, а если на уроках регулярно разбирают таблицы и чертежи — нужно 220×165 см или больше. Для актового зала и поточной аудитории глубиной за десять метров речь уже про экран 360 см по ширине.
И проверьте высоту подвеса: нижний край полотна в классе стоит поднимать примерно на 100–120 см от пола, иначе головы сидящих впереди закроют нижнюю четверть картинки тем, кто сзади. Это ещё один довод в пользу экрана, который вешают над доской, а не ставят на полу.
Куда встанет проектор
Расстояние от объектива до экрана считается через проекционный коэффициент: расстояние = коэффициент × ширина экрана. У моделей с зумом коэффициент задан диапазоном — значит, и расстояние можно выбирать в тех же пределах. Вот что получается для типовых школьных ширин:
| Модель | Коэффициент | Экран 1,8 м | Экран 2,0 м | Экран 2,2 м | Экран 3,0 м |
|---|---|---|---|---|---|
| Cactus CS-S4 | 1,08–1,76 | 1,94–3,17 м | 2,16–3,52 м | 2,38–3,87 м | 3,24–5,28 м |
| Cactus CS-S3.B | 1,37–1,65 | 2,47–2,97 м | 2,74–3,30 м | 3,01–3,63 м | 4,11–4,95 м |
| Cactus CS-S1 | 1,48–1,78 | 2,66–3,20 м | 2,96–3,56 м | 3,26–3,92 м | 4,44–5,34 м |
| Cactus CS-V1 / CS-V2 / CS-V3 | 0,46 | 0,83 м | 0,92 м | 1,01 м | — |
Последняя строка — короткофокусная серия. Проектор с коэффициентом 0,46 даёт картинку шириной два метра с расстояния меньше метра, то есть висит прямо над доской, на короткой штанге. В классе это не прихоть, а решение двух повседневных проблем: учитель у доски не отбрасывает тень на экран и не получает луч в глаза, когда поворачивается к ученикам. Плюс кабель не тянется через весь потолок, а дети не задевают проектор головой. Ограничение у серии — максимальная диагональ: 120 дюймов у CS-V1 и CS-V2, 100 дюймов у CS-V3. Для кабинета этого достаточно, для актового зала — нет, там нужна модель с обычной оптикой и зумом.
Небольшой перекос установки поправит трапецеидальная коррекция: у CS-S3.B это ±30° по обеим осям, у CS-S4 — ±30° по вертикали и ±15° по горизонтали, у серии CS-V — ±15°. Но злоупотреблять ей не стоит: коррекция работает цифрово и слегка съедает резкость. Лучше повесить ровно, а коррекцией добрать последние градусы.
Проекторы для класса, которые есть на складе
Все модели ниже — трёхматричные 3LCD, все с разъёмом Ethernet для управления по школьной сети и пультом в комплекте, у всех заявленный ресурс источника света 10 000 часов. При шести уроках в день по 45 минут с проектором это больше двадцати лет работы — ресурс тут точно не узкое место.
| Модель | Яркость, ANSI-лм | Разрешение | Контраст | Коэффициент | Макс. диагональ | Шум | Вес |
|---|---|---|---|---|---|---|---|
| Cactus Bright CS-S4.WT | 6500 | 1920×1200 | 30000:1 | 1,08–1,76 | 300″ | 41 дБ | 4,45 кг |
| Cactus Bright CS-S4.B | 6500 | 1920×1200 | 30000:1 | 1,08–1,76 | 300″ | 41 дБ | 4,45 кг |
| Cactus Bright CS-V2.WT | 4400 | 1024×768 | 30000:1 | 0,46 | 120″ | 39 дБ | 4 кг |
| Cactus Bright CS-V2.B | 4400 | 1024×768 | 30000:1 | 0,46 | 120″ | 39 дБ | 4 кг |
| Cactus CS-S3.B | 4300 | 1280×1024 | 15000:1 | 1,37–1,65 | 300″ | 37 дБ | 3,06 кг |
| Cactus Bright CS-V3.WT | 4000 | 1280×800 | 30000:1 | 0,46 | 100″ | 39 дБ | 4 кг |
| Cactus Bright CS-V1.WT | 4000 | 1024×768 | 30000:1 | 0,46 | 120″ | 39 дБ | 4 кг |
| Cactus Bright CS-V1.B | 4000 | 1024×768 | 30000:1 | 0,46 | 120″ | 39 дБ | 4 кг |
| Cactus CS-S1.WT | 3400 | 1024×768 | 15000:1 | 1,48–1,78 | 300″ | 38 дБ | 3,06 кг |
Несколько практических замечаний по таблице.
CS-S4 — единственная модель с разрешением 1920×1200 и самая яркая: 6500 ANSI-люмен закрывают даже солнечный кабинет без штор, а широкий диапазон зума 1,08–1,76 позволяет подстроиться под уже существующую закладную на потолке, не переделывая проводку. Это выбор для аудитории, актового зала и кабинета информатики, где показывают интерфейс программ.
CS-S3.B — компактный и самый тихий из офисных, 37 дБ, вес три килограмма. Встроенный динамик на 16 Вт — в маленьком кабинете отдельные колонки можно не ставить. Два входа HDMI: один под стационарный компьютер, второй под ноутбук докладчика, переключение с пульта.

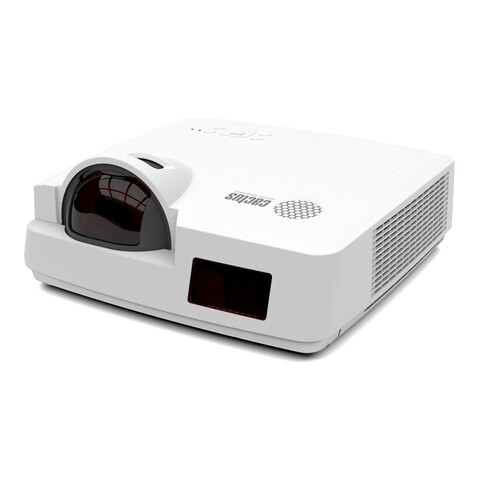

Серия CS-V — короткофокусная, под установку над доской. CS-V2 ярче (4400 ANSI-люмен) и работает в 4:3 — классический школьный формат; CS-V3 чуть темнее, зато с разрешением 1280×800 и поддержкой форматов 16:9, 16:10 и 4:3, то есть под экран ноутбука. Обе с динамиком 10 Вт и двумя входами HDMI.
CS-S1.WT — самый доступный вход в 3LCD. 3400 ANSI-люмен достаточно для класса с задёрнутыми шторами, разрешение 1024×768, диагональ до 300 дюймов. Разумный вариант, когда кабинет и так затемняется.
Экран для школы: на что смотреть кроме размера
Покрытие полотна. В школьных экранах серий Expert полотно с огнезащитной и антистатической обработкой — второе не менее важно: обычное полотно электризуется и собирает на себя меловую и бумажную пыль, которую потом видно на белом поле. Такое покрытие у CS-PSME-220X165-WT, CS-PSME-220X138-WT и экранов на треноге серии TriExpert.
Коэффициент усиления. Это то, во сколько раз полотно возвращает свет ярче, чем идеально белая матовая поверхность. Единица — обычное матовое полотно, картинка одинаково видна с любого места класса. Значение 1,2 у CS-PSME-220X165-WT даёт заметную прибавку яркости по центру зала при почти том же угле обзора — для класса с партами в три ряда хороший компромисс. Металлизированное полотно с коэффициентом 1,5 — CS-PSSME-200X150-WT и его тёмно-серая версия CS-PSSME-200X150-DG — вытягивает картинку в светлом помещении, но выигрыш получают те, кто сидит ближе к оси экрана. Для узкого и длинного кабинета — да, для широкого с крайними рядами у окон — лучше матовое.
Тёмно-серое полотно той же модели CS-PSSME-200X150-DG решает отдельную задачу: серая основа глубже держит чёрный и меньше отражает паразитный свет от ламп и белого потолка. Если затемнить кабинет невозможно в принципе, связка «яркий 3LCD плюс серое полотно» даёт более контрастную картинку, чем белое полотно с тем же проектором.
Моторизованный или ручной. Ручной экран дешевле и не требует электрики: CS-PSW-180x180 стоит заметно меньше моторизованного той же ширины. Но в школе экран опускают и поднимают по несколько раз в день, часто это делает учитель, дотягиваясь до шнура, и через год пружинный механизм начинает капризничать. Если экран висит над доской на высоте, где до него не дотянуться, моторизованный привод с пультом окупается спокойствием.
Экран на раме — CS-PSFRE-280X158, CS-PSFRE-300X169, CS-PSFRE-360X203 — вариант для лекционной аудитории и актового зала, где экран нужен всегда и убирать его некуда. Натяжное полотно не идёт волнами, чёрная рамка визуально добавляет контраста. Вес от 32 до 44 кг — крепление капитальное, в стену, а не в гипсокартон.
Мобильные варианты. Если проектор кочует между кабинетами, экран нужен такой же подвижный. CS-PSTE-180x180-BK на треноге весит 10 кг и имеет полотно с коэффициентом 1,2, CS-PSTE-220x220-BK — 13,79 кг и ширину 220 см на большую аудиторию. Напольные рулонные CS-PSFLE-180X135 и CS-PSFLCE-200X150 собираются в корпус длиной около двух метров и ставятся за минуту без треноги — удобно для библиотеки, рекреации и выездных мероприятий.
Чем крепить
Проекторы для класса весят от 3 до 4,45 кг, и запас по нагрузке у потолочных кронштейнов многократный — выбор идёт не по весу, а по длине штанги. Для короткофокусной установки над доской нужен короткий вынос: Cactus CS-PROF011S-WT опускает проектор на 24,5 см от потолка, выдерживает до 45 кг и имеет каналы для скрытой прокладки кабеля. Для обычного потолка в классе высотой три метра картинку нужно опустить ниже: CS-PROF021M-WT регулируется в пределах 59,5–89,5 см, CS-PROF031L-WT — 73,5–113,5 см, оба до 35 кг и тоже с каналами под кабель. Подробный разбор нагрузок и совместимости — тема отдельной статьи рубрики.
Сразу заложите два кабеля до места крепления: питание и HDMI. Тянуть сигнальный кабель после монтажа подвесного потолка — отдельное удовольствие. Если компьютер стоит далеко, пригодится разъём Ethernet: он есть у всех моделей из таблицы и позволяет включать, выключать и переключать источники по школьной сети, не залезая на стремянку с пультом.
Три готовых сценария
Обычный кабинет на 30 человек, окна зашторены, глубина до 8 метров. Проектор CS-V2.WT над доской на кронштейне CS-PROF011S-WT, экран CS-PSME-220X165-WT формата 4:3. Учитель не в луче, тени на экране нет, мелкий текст читается до 6,6 метра, экран опускается с пульта.
Кабинет информатики или черчения, где важна мелкая графика. Проектор CS-S4.WT с разрешением 1920×1200, экран CS-PSME-220X138-WT формата 16:10 — один в один под кадр проектора и под экран ноутбука, без чёрных полей. Кронштейн CS-PROF021M-WT с регулировкой выноса, проектор ставится в 2,4–3,9 метра от экрана.
Актовый зал или поточная аудитория глубиной за десять метров. Проектор CS-S4.B — 6500 ANSI-люмен и диагональ до 300 дюймов, экран CS-PSFRE-360X203 на раме или моторизованный CS-PSME-360x360-WT, если полотно надо убирать за кулисы. Кронштейн CS-PROF031L-WT с выносом до 113,5 см — в зале потолки высокие.
Пять ошибок, которые дорого обходятся школе
Купили по большой цифре яркости. В карточке недорогого проектора стоят две цифры люмен, и различаются они на порядок. Крупная — это яркость источника света, свет внутри корпуса. Сравнивайте только строку «Яркость ANSI»; всё, что в статье, приведено именно в ней.
Взяли домашний проектор, потому что дешевле. Разница в цене реальна, но 900 ANSI-люмен против 4000 — это разница между «видно» и «не видно» при включённом свете. Класс, где после покупки приходится каждый урок зашторивать окна и гасить лампы, — это класс, где дети не пишут в тетрадях.
Экран выбрали по стене, а не по последней парте. Если до дальнего ряда семь метров, а высота картинки метр двадцать, задние парты не прочитают таблицу — никакое разрешение не поможет. Сначала считаем по высоте, потом смотрим, влезет ли на стену.
Не сошлись форматы. Проектор 16:10 на экране 4:3 (или наоборот) — это белые поля, потерянная высота и косые взгляды на «неполную» картинку. Проверяйте «Рабочий формат» проектора и формат полотна до заказа; полотно 1:1 избавляет от этой проблемы вовсе.
Повесили проектор так, что учитель в луче. Классическая картина: проектор в середине потолка, педагог у доски с ярким пятном в лице и тенью на экране. Либо короткофокусная модель прямо над доской, либо продуманное место подвеса — и то и другое решается до сверления, а не после.
