У любой мастерской с несколькими 3D-принтерами быстро накапливается пластик, который никуда не идёт: сорванные первые слои, поддержки, юбки и черновые образцы, катушки с остатками неизвестного материала. Выбросить проще всего, но объём растёт, а сырьё стоит денег. Идея переработать отходы прямо на месте выглядит очевидной — и почти всегда упирается в один и тот же первый шаг.
Дробление — обязательный первый шаг, и он тяжелее, чем кажется

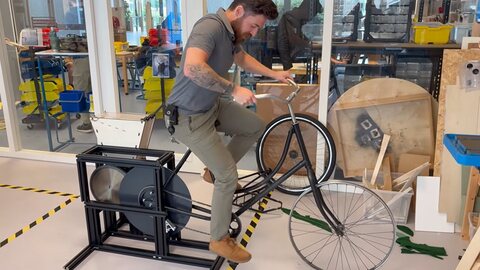

Преподаватель и его студенты, много печатающие на FDM-принтерах, собрали измельчитель пластика с приводом от велосипеда: человек крутит педали, вал с ножами дробит отходы. Логика простая — измельчение необходимо для любой дальнейшей переработки, поэтому именно этот узел важно довести до надёжной работы.
Самое интересное в проекте — то, чего в нём не хватило бы новичку. Просто прикрутить звёздочку к валу шредера и накинуть велосипедную цепь недостаточно. Между приводом и ножами пришлось поставить большую понижающую передачу и маховик массой около пятнадцати килограммов, а всю конструкцию посадить на тяжёлую жёсткую раму, которая держит массу и крутящий момент. Сверху — кожухи и защитные ограждения, снизу бункер для загрузки и ёмкость для готовой крошки. В итоге получился стационарный велотренажёр, у которого хватает момента и инерции, чтобы прогрызать упрямые куски, а не вставать на них.
Это ровно тот вывод, который переносится на любой измельчитель, хоть с электроприводом: пластик не режется, он раскалывается и рвётся, и на этом процессе главное — не мощность в среднем, а способность пережить пиковую нагрузку. Толстостенная деталь, спёкшийся ком поддержек или обрезок катушки нагружают вал рывком. Если запаса момента нет, привод встаёт, и оператор начинает подавать материал по одному кусочку — на этом энтузиазм по поводу переработки обычно и заканчивается.
Что должно получиться на выходе
Крошка — это не готовое сырьё, а полуфабрикат, к которому есть требования.
- Размер фракции. Слишком крупные куски не проходят в горловину экструдера и образуют своды в бункере, слишком мелкая пыль плавится раньше времени и налипает. Нужен сравнительно узкий разброс, а значит — сито и возврат крупной фракции на повторное дробление.
- Форма частиц. Плоские длинные обрезки заклинивают подачу охотнее, чем компактные кусочки схожего объёма.
- Чистота. Металлическая стружка, песок, остатки клея или скотча портят и шнек, и сопло на следующем этапе.
Из крошки — обратно в пруток: где теряется качество
Цель проекта — вернуть измельчённый пластик в виде пригодного филамента. Задача решаемая, но именно здесь накапливаются проблемы, о которых редко пишут в описаниях самодельных экструдеров.
Сортировка по материалу
Смешивать разные полимеры нельзя. PLA, PETG, ABS, нейлон и гибкие материалы имеют разные температуры переработки и не образуют однородного расплава: смесь ведёт себя непредсказуемо, расслаивается и рвётся. Это значит, что сортировать отходы нужно не в конце, а сразу у принтера — отдельная ёмкость под каждый материал и привычка не сваливать всё в общий ящик. Практическая мелочь, которая определяет, будет переработка работать или нет: неподписанный пакет со смешанным пластиком проще выбросить, чем разобрать.
Влага
Большинство инженерных пластиков гигроскопичны, а измельчённая крошка набирает влагу быстрее прутка — у неё несопоставимо большая площадь поверхности. Непросушенное сырьё даёт пузыри, треск при экструзии, неровный диаметр и пористый пруток. Сушка перед переработкой обязательна, причём режим берут по рекомендациям производителя конкретного материала.
Деградация при повторных циклах
Каждый нагрев до температуры плавления укорачивает полимерные цепи. На практике это видно как потемнение и пожелтение цвета, повышенная хрупкость готовых деталей и изменившееся поведение при печати — тот же профиль перестаёт давать прежний результат. Поэтому переработанное сырьё обычно не используют в чистом виде для ответственных деталей, а подмешивают к первичному материалу и держат вторичный пластик там, где прочность не критична: тестовые отпечатки, приспособления, черновые макеты, наполнители.
Геометрия прутка
Промышленный филамент делается с жёстким допуском по диаметру и с контролем овальности. Самодельная линия без датчика диаметра и стабильного вытягивания даёт пруток «волной», и дальше это выливается в плавающий поток пластика, недоливы и заклинивание в подающем механизме. Если экструдер собирается всерьёз, контроль диаметра и намотка — такая же обязательная часть, как сам шнек.
Альтернатива: не пруток, а прессование
Есть более простой путь, который часто оказывается практичнее: компрессионное формование, то есть спекание измельчённого пластика под нагревом и давлением в формах. Требования к чистоте и однородности крошки здесь мягче, оборудование проще, а на выходе получаются листы, плитка, накладки, ручки, органайзеры — изделия, где не нужна геометрическая точность прутка. Для мастерской, которая хочет уменьшить объём мусора и получить что-то полезное, этот путь обычно даёт результат быстрее, чем попытка сразу сделать «свой филамент».
Безопасность: узел, который нельзя откладывать
Измельчитель — самая травмоопасная машина в мастерской после станков. Минимальный набор требований очевиден, но именно его чаще всего собирают «потом»:
- закрытый бункер с такой геометрией, чтобы рука физически не доставала до ножей, и толкатель для подачи материала;
- кожухи на все ремни, цепи и шкивы;
- доступный аварийный останов и блокировка, исключающая пуск при снятом кожухе;
- никаких перчаток, свободной одежды, шнурков и украшений рядом с вращающимися частями — перчатку затягивает вместе с рукой;
- защита глаз и слуха: дробление громкое, и осколки летят;
- внимание к пыли и статике — мелкая пластиковая пыль электризуется и разносится по помещению;
- вытяжка на этапе экструзии: расплав пластика выделяет летучие продукты, и работать с ним в закрытой комнате без проветривания не стоит.
Трезвый итог
Автор проекта, будучи преподавателем, честно оговаривает главное: велосипедный шредер — вещь наглядная, но он не закрывает вопрос устойчивого производства. Простого способа перерабатывать пластик в большом масштабе сегодня нет, и собранная в мастерской машина ценна прежде всего тем, что позволяет пройти весь путь руками и понять, почему это трудная задача.
Для небольшого производства вывод практический. Свой участок переработки почти никогда не окупается экономией на сырье: он окупается уменьшением объёма отходов, возможностью делать из вторичного пластика оснастку и черновые детали и дисциплиной, которая при этом заводится, — сортировкой у принтера, учётом материалов, привычкой не печатать наугад. А самый дешёвый «переработанный» пластик — тот, который не был напечатан впустую: отлаженный первый слой, проверенные профили и предварительный просмотр модели экономят больше, чем любая дробилка.
