Настенно-потолочный рулонный экран в сложенном виде — это длинный узкий корпус над доской, у стены или под потолком. Внутри на вал намотано полотно. Опускать и поднимать его можно двумя способами: рукой, потянув за край, или мотором, нажав кнопку на пульте. Оба варианта показывают одинаково хорошую картинку, а различаются удобством, ценой, весом и тем, что нужно подготовить к монтажу. Разберём, как устроен каждый механизм, где выручает мотор, а где он лишний, и какие экраны Cactus есть в наличии.

Как устроен рулонный экран

У любого рулонного экрана три главных части:

• Корпус — металлический короб, который крепится к стене или потолку. Он всегда длиннее полотна: по бокам нужны место для вала, подшипников и механизма.
• Вал с полотном — на него наматывается экранное полотно. Внизу полотна утяжелитель (планка), который держит его ровным.
• Механизм — у ручного экрана это пружина внутри вала, у моторизованного — электродвигатель, тоже спрятанный в вал.

Полотно, коэффициент усиления, формат и размер от механизма не зависят. Поэтому сначала подберите размер экрана под проектор и комнату (об этом — в статье как рассчитать расстояние от проектора до экрана), а уже потом решайте, чем экран опускать.

Ручной экран: пружина и фиксатор

Ручной экран опускают, потянув за ручку на нижней планке. Когда полотно доходит до нужной высоты, срабатывает фиксатор и экран остаётся развёрнутым. Чтобы свернуть, полотно слегка тянут вниз и отпускают — пружина наматывает его обратно на вал.

Плюсы:

• не нужна розетка и провода — экран можно повесить в любом месте стены;
• проще и легче: меньше деталей, меньше вес корпуса;
• заметно дешевле моторизованного того же размера;
• нечему ломаться в электрической части.

Минусы:

• до ручки нужно дотянуться: если экран висит высоко, понадобится крючок-штанга или стремянка;
• у недорогих моделей полотно при сворачивании может резко «улететь» вверх — это портит полотно и планку, поэтому сворачивать нужно, придерживая рукой;
• высоту фиксации выбирают из нескольких положений, а не с точностью до сантиметра.

Среди ручных экранов Cactus есть три семейства. Map type — самые простые экраны по принципу школьной карты. Wallscreen — корпус из алюминиевого сплава, пружинный механизм на подшипниках и противовес, который делает подъём полотна спокойным, без резких рывков. WallExpert — механизм плавного возврата (slow-return): полотно сворачивается медленно и равномерно само, его не нужно придерживать. Такой механизм удобен там, где экран сворачивают много разных людей — в классе или переговорной.

Моторизованный экран: кнопка вместо ручки

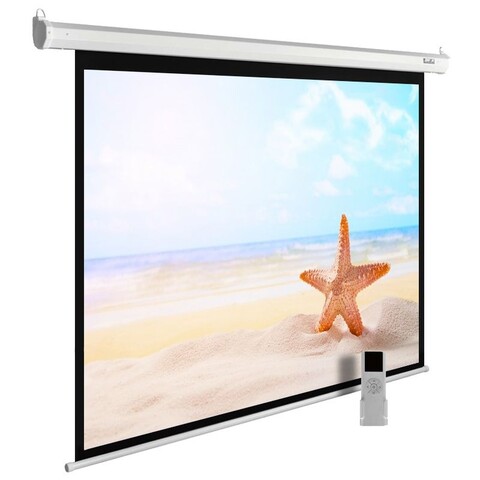

У моторизованного экрана двигатель спрятан внутри вала. Экран опускается и поднимается по команде с пульта или с настенного выключателя, а останавливается в заданном крайнем положении. Нажали кнопку — полотно разворачивается, нажали ещё раз — сворачивается обратно. Никто не тянет полотно руками, и оно не страдает от рывков и пальцев.

Плюсы:

• экран можно повесить высоко или спрятать в потолочную нишу — дотягиваться до него не нужно;
• полотно всегда опускается на одну и ту же высоту и сворачивается бережно;
• удобно для больших экранов: развернуть трёх-четырёхметровое полотно рукой непросто;
• смотрится аккуратно в гостиной и переговорной: пульт в руке, никаких ручек и штанг.

Минусы:

• нужна розетка или вывод кабеля у одного из торцов корпуса — это лучше продумать до ремонта;
• тяжелее и дороже ручного экрана того же размера;
• появляется электрика, которой нужна исправная сеть.

Моторизованные экраны Cactus в наличии относятся к трём семействам. Motoscreen — двигатель внутри вала с датчиками положения, которые запоминают точки остановки; в комплекте два пульта — инфракрасный и радио. Радиопульт удобен, когда экран висит за колонной или выступом: ему не нужно «видеть» приёмник. MotoExpert — синхронный двигатель в валу, а все разъёмы питания и управления собраны в один блок на боковой панели корпуса, так что провода легко спрятать. SilverMotoExpert — моторизованный привод и металлизированное полотно HighContrast с коэффициентом усиления 1,5 для помещений, где свет полностью не выключают; сетевой кабель длиной 2,5 м выходит слева.

Сравнение: ручной и моторизованный экран одного размера

Лучше всего разница видна на экранах одинакового размера. Цифры — из паспортных данных производителя.

Что видно из таблицы:

• моторизованный экран тяжелее ручного того же размера на 2–4 кг — это надо учитывать при выборе крепежа, особенно для гипсокартона;
• корпус с мотором немного длиннее и толще: для ниши в потолке важны все три размера;
• корпус длиннее ширины полотна на 14–30 см — оставьте место по бокам, если экран встаёт между стенами или шкафами.

Большие экраны: где без мотора не обойтись

Чем больше полотно, тем тяжелее экран и тем неудобнее разворачивать его рукой. Для зала, аудитории или большой переговорной мотор — не роскошь, а норма.

Экран 360×360 см с корпусом длиной почти 3,8 м и весом 45 кг — это уже инсталляция: крепить его нужно к бетонному или кирпичному основанию на анкеры, рассчитанные на вес с запасом, и лучше силами монтажников. Квадратный формат 1:1 удобен, когда в зале показывают и широкие презентации, и вертикальный контент: лишнюю высоту просто не опускают. Подробнее о форматах — в статье как выбрать проекционный экран.

Металлизированные полотна SilverMotoExpert с усилением 1,5 возвращают к зрителю больше света, чем обычное белое полотно с усилением 1, поэтому помогают в комнате, где не получается полностью затемнить окна. Плата за это — более узкий угол, под которым картинка выглядит одинаково яркой: зрителям лучше сидеть ближе к оси экрана. Если засветка сильная, посмотрите антибликовые экраны — о них рассказывали в статье экраны ALR и CLR.

Что выбрать: ручной или с мотором

Простое правило: если нижний край сложенного экрана окажется выше вытянутой руки, берите мотор. Если розетки рядом нет и тянуть кабель не хочется — ручной.

Монтаж: что подготовить заранее

1. Решите, стена или потолок. Все настенно-потолочные экраны из этой статьи вешаются и так, и так. На потолок — когда экран должен опускаться перед окном, шкафом или доской.
2. Проверьте основание. Экран 127×127 весит 5–8 кг, 220×138 — 10–14 кг, 360×360 — больше 45 кг. В бетон и кирпич — на анкеры, в гипсокартон — только с закладной или в профиль.
3. Для моторизованного — питание. Розетку или вывод кабеля размещают у того торца корпуса, где разъёмы: у SilverMotoExpert это левая сторона, у MotoExpert — блок на боковой панели. Если экран уходит в нишу, кабель прокладывают до отделки.
4. Посчитайте высоту. Нижний край картинки делают так, чтобы его не закрывали головы впереди сидящих: в зале со стульями — выше, чем в гостиной с диваном. Сверху у полотна есть чёрная кайма, поэтому белое поле начинается ниже корпуса — это удобно, если потолок высокий.
5. Корпус — строго горизонтально. Перекошенный корпус — главная причина, по которой полотно сворачивается неровно и сползает к одному краю вала. Выставляйте его по уровню.
6. Согласуйте с проектором. Экран и проектор должны смотреть друг на друга ровно: как поставить проектор над залом, мы разбирали в статье как повесить проектор на потолок.

Как продлить жизнь экрану

• Сворачивайте экран, когда им не пользуетесь: в корпусе полотно защищено от пыли и солнца.
• Ручной экран сворачивайте, придерживая нижнюю планку, — даже если механизм сам гасит скорость.
• Не трогайте рабочую поверхность руками: следы пальцев потом видны на светлых сценах. Пыль убирайте мягкой сухой тканью.
• Моторизованный экран не останавливайте и не подтягивайте руками — управляйте им только с пульта или выключателя.
• Не оставляйте экран в сыром или неотапливаемом помещении: полотно не любит перепадов влажности.

Коротко

• Картинку делает полотно, а не механизм: размер, формат и усиление выбирайте так же, как для любого экрана.
• Ручной экран проще, легче, дешевле и не требует розетки — хорош для класса, кабинета и дома, если до ручки легко дотянуться.
• Моторизованный экран тяжелее на 2–4 кг и требует питания у корпуса, но незаменим для высоких потолков, ниш и больших залов.
• Плавный возврат (WallExpert) — золотая середина для мест, где экран сворачивают много разных людей.
