Экраны ALR и CLR: как смотреть проектор при дневном свете

Проектор, который вечером при задёрнутых шторах даёт сочную картинку, днём часто показывает бледное серое пятно: чёрное становится светло-серым, цвета выцветают, мелкий текст на слайде читается с трудом. Проектор при этом не сломался и не «сел» — просто на экран теперь светит не только он, но и окна, и потолочные лампы. Для таких помещений придуманы антибликовые экраны ALR и CLR. Разберём, как они работают, с каким проектором какой нужен, чем за них приходится платить — и что делать, если антибликового экрана под рукой нет. С цифрами по моделям Cactus.

Почему днём картинка выцветает

Обычный белый матовый экран — очень честная поверхность: он одинаково рассеивает во все стороны любой свет, который на него падает. Ему всё равно, откуда пришёл луч — из объектива проектора, из окна или от светильника. Всё это складывается и летит в глаза зрителю.

Важная деталь: проектор не умеет показывать чёрный цвет. Чёрное на экране — это просто места, куда проектор свет не посылает. В тёмной комнате они остаются тёмными, и картинка выглядит контрастной. А в светлой комнате эти «чёрные» участки освещены окнами и лампами ровно так же, как и остальной экран, — и чёрное превращается в серое. Контраст, который указан в паспорте проектора (тысячи и десятки тысяч к одному), измеряют в полной темноте; в освещённой комнате реальный контраст определяется уже не проектором, а тем, сколько постороннего света попало на экран.

Считаем на пальцах: свет проектора против света комнаты

Освещённость экрана проектором легко прикинуть: яркость в ANSI-люменах делим на площадь экрана в квадратных метрах и получаем люксы. У экрана 100 дюймов формата 16:9 площадь около 2,75 м², у 80-дюймового — около 1,76 м².

Теперь допустим, что днём от окон и ламп на экран падает 150 люкс — это пример, в реальной комнате цифра может быть и меньше, и заметно больше. Контраст в такой комнате примерно равен отношению «(свет проектора + свет комнаты) / свет комнаты».

Три к одному — это уже «выцветшая» картинка: текст читается, но фильм смотреть грустно. Десять к одному — вполне рабочая презентация при свете. Из этой простой арифметики видно два пути: либо увеличить числитель (взять проектор ярче или уменьшить экран), либо уменьшить знаменатель — сделать так, чтобы посторонний свет не возвращался к зрителю. Второй путь и есть антибликовый экран.

Как устроен ALR-экран

ALR — это сокращение от английского Ambient Light Rejection, «отсечение окружающего света». Поверхность такого экрана не гладкая и не просто матовая: на ней нанесена микроструктура из крошечных наклонных граней, а основа полотна обычно тёмная. Грани повёрнуты так, чтобы свет, пришедший с одного определённого направления — оттуда, где стоит проектор, — отражался к зрителям. Свет, пришедший с других направлений, либо уходит в сторону (в пол, в потолок), либо поглощается тёмной основой.

Отсюда главное свойство: ALR-экран «знает», где стоит проектор. Он работает не вообще, а в паре с проектором, установленным в строго определённом месте. Больше всего таких экранов сделано под ультракороткофокусные и короткофокусные модели: их свет приходит снизу под крутым углом, а свет окон и ламп — сверху и сбоку. Разделить эти направления микроструктуре проще всего.

CLR: защита от потолочных светильников

CLR — Ceiling Light Rejection, «отсечение потолочного света». Это разновидность той же идеи, но рассчитанная на самый частый источник засветки в офисах и классах — светильники на потолке. Структура поверхности отклоняет свет, падающий сверху, а свет проектора, приходящий спереди, возвращает к зрителям.

По описанию производителя, CLR-экраны применяют в основном с проекторами со стандартным фокусным расстоянием — теми, что висят на потолке в глубине зала или стоят на столе в нескольких метрах от экрана. А ALR-экраны, наоборот, чаще рассчитаны на короткофокусные и ультракороткофокусные модели.

ALR или CLR: что под какой проектор

Главное правило: экран подбирают под тип проектора, а не наоборот. Экран для ультракороткофокусной модели с обычным проектором на потолке будет работать хуже простого белого — свет проектора придёт «не с той стороны», и микроструктура отправит его не к зрителям, а в пол.

Антибликовые экраны в линейке Cactus

У Cactus есть обе разновидности. Паспортные данные:

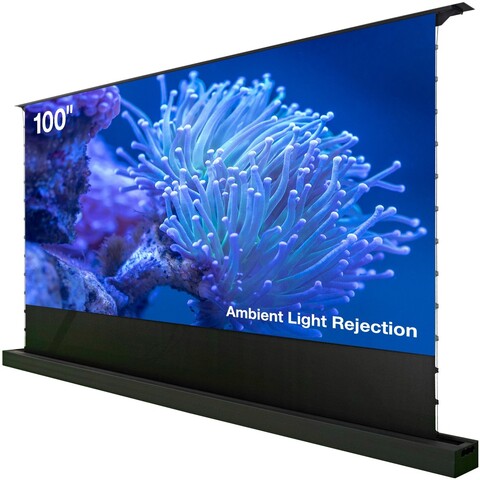

Обратите внимание на две вещи. Во-первых, у серии Alr Expert прямо написано «только для УКФ-проекторов» — это тот самый случай, когда экран жёстко привязан к типу проектора. Во-вторых, FloorRising — напольные экраны, которые выдвигаются вверх из корпуса на полу; удобно, если проектор стоит на тумбе под экраном и вешать на стену ничего не хочется.

Честно предупредим: прямо сейчас антибликовых экранов на нашем складе нет. Если нужен именно такой — напишите специалистам Инк.Маркет, они подскажут, какую модель можно заказать под ваш проектор. А пока — о том, что можно сделать с тем, что есть в наличии.

Чем приходится платить за антибликовое покрытие

• Угол обзора. Экран, который направляет свет к зрителям, делает это в ограниченном секторе. Сидящим сбоку картинка покажется темнее — для широкого зала это важно.
• Привязка к проектору. Поменять проектор на модель с другим типом фокуса или перевесить его — значит, скорее всего, и экран менять.
• Ровность полотна. Микроструктура чувствительна к складкам и волнам, особенно при ультракоротком фокусе, где луч идёт почти вдоль поверхности. Поэтому такие полотна делают натяжными на раме или в жёстком напольном корпусе.
• Цена. Антибликовый экран заметно дороже обычного того же размера.
• Он не отменяет яркость. При прямом солнце на экран не спасёт и лучшее покрытие — шторы всё равно нужны.

Если антибликового экрана нет: четыре рабочих способа

1. Взять проектор ярче

Самый прямолинейный путь — увеличить свет проектора. Для помещений, где свет выключать не будут, подходят модели в тысячи ANSI-люменов:

Для сравнения: домашние модели дают сотни ANSI-люменов — например, CS-X1.B — 1100 лм, CS-PRH.01B — 1400 лм. Им нужна затемнённая комната, и никакой экран этого полностью не изменит. Не путайте ANSI-люмены с полем «Яркость» в характеристиках: там указана яркость источника света, она в десятки раз больше и для сравнения проекторов не годится.

2. Экран с усилением

Коэффициент усиления показывает, во сколько раз экран ярче эталонной белой поверхности для зрителя, сидящего прямо напротив. Экран с усилением 1,5 не создаёт свет из ничего — он собирает его в более узкий сектор перед собой. Для зрителей в центре картинка ярче, а посторонний свет, падающий сбоку и сверху, отражается в основном в стороны от них. Это не полноценное отсечение, как у ALR, но заметная помощь.

• SilverMotoExpert CS-PSSME-200X150-DG и CS-PSSME-200X150-WT — металлизированное покрытие HighContrast, усиление 1,5, 98″, 4:3, моторизованный привод;
• SilverMotoExpert CS-PSSME-220X138-WT — то же покрытие, 102″, 16:10;
• MotoExpert CS-PSME-220X138-WT — усиление 1,2, 102″, 16:10, моторизованный — более мягкий компромисс для зала, где сидят широким полукругом.

Плата та же, что у антибликовых: чем выше усиление, тем уже угол, в котором картинка выглядит яркой. Для длинной переговорной, где все сидят вдоль стола напротив экрана, это не проблема; для широкого класса — повод взять усиление поменьше.

3. Уменьшить диагональ

Свет проектора распределяется по площади экрана. Стодюймовый экран 16:9 примерно в 1,56 раза больше по площади, чем 80-дюймовый, — значит, на 80 дюймах та же картинка будет примерно в полтора раза ярче. Если зрители сидят недалеко, небольшой яркий экран в светлой комнате часто выигрывает у огромного бледного.

4. Управлять светом в комнате

• шторы или жалюзи на окнах, которые смотрят на экран или светят на него сбоку;
• выключать хотя бы ряд светильников над экраном и перед ним, а свет над столами оставить;
• не вешать экран напротив окна: лучше, когда окна в той же стене, что и экран, — тогда дневной свет падает на зрителей, а не на полотно;
• тёмные стены и потолок рядом с экраном меньше подсвечивают его отражённым светом.

Готовые сочетания

• Гостиная с окнами, проектор вместо телевизора. Ультракороткофокусный CS-U2.WT или CS-U2.B (800 ANSI-люмен, коэффициент 0,19) — в паре с экраном ALR для УКФ. Без такого экрана — смотреть вечером или при задёрнутых шторах.
• Переговорная, свет не выключают. Стандартный CS-S4.B (6500 ANSI-люмен) на потолке и экран с усилением, например SilverMotoExpert 1,5; при большом бюджете — CLR-экран.
• Класс с интерактивной доской у окон. Короткофокусная серия V (4000–4400 ANSI-люмен): проектор висит над доской близко к ней, и яркости хватает для работы при дневном свете.
• Кинозал или затемнённая комната. Антибликовый экран не нужен: обычный белый матовый даст самый широкий угол обзора. Хороший вариант — натяжной экран на раме FrameExpert CS-PSFRE-240X135 (108″, 16:9, усиление 0,9) или CS-PSFRE-280X158 (127″).

Частые ошибки

• Покупают ALR «на всякий случай» для тёмной комнаты. В темноте его преимущества не видны, а узкий угол обзора и цена остаются.
• Берут экран для УКФ к проектору на потолке. Свет проектора приходит не оттуда, куда рассчитана микроструктура, — картинка становится темнее, чем на простом белом полотне.
• Сравнивают проекторы по «яркости источника». Для светлой комнаты смотрите только ANSI-люмены.
• Надеются, что экран победит солнце. Прямой солнечный свет на полотне не отсечёт ни одно покрытие.

Коротко

• В светлой комнате контраст определяет не паспорт проектора, а посторонний свет на экране.
• ALR отсекает окружающий свет и чаще рассчитан на короткофокусные и УКФ-проекторы; CLR отсекает свет потолочных ламп и ставится со стандартными проекторами.
• Антибликовый экран подбирают строго под тип проектора и место его установки.
• Без такого экрана помогают яркий проектор в тысячи ANSI-люменов, экран с усилением, меньшая диагональ и шторы.

Что посмотреть в каталоге

• Экраны на раме и антибликовые (ALR) — натяжные экраны с ровным полотном
• Моторизованные экраны — в том числе SilverMotoExpert с усилением 1,5
• Проекторы для офиса и обучения (3LCD) — яркие модели для работы при свете
• Домашний кинотеатр: короткофокусные и лазерные проекторы — ультракороткофокусные модели
• Проекторы, экраны и крепления Cactus — весь раздел целиком

Расскажите нам, где стоит экран, откуда в комнату падает свет и какой у вас проектор или какой вы присматриваете, — специалисты Инк.Маркет подскажут, нужен ли антибликовый экран или хватит более яркого проектора и полотна с усилением.
