Индикатор, который меняет цвет и не требует питания

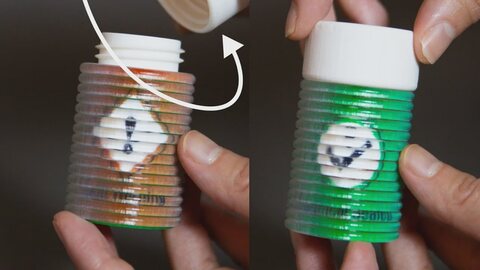

Большинство напечатанных на 3D-принтере вещей остаются неподвижными: корпус, кронштейн, фигурка. Исследователи лаборатории MIT CSAIL показали проект ShiftLens — печатные детали, которые меняют цвет при механическом сдвиге, без электроники, батареек и подсветки. Самая наглядная демонстрация — крышка бутылки: пока ёмкость закрыта неплотно, индикатор показывает один цвет, при правильном затягивании — другой. Никакого датчика внутри нет, работает чистая оптика.
Как это устроено
Конструкция состоит из трёх частей:
- Линзовый слой — печатается прозрачным материалом и представляет собой набор параллельных цилиндрических линз (линзовый растр).
- Слой рисунка — под линзами лежит узор из чередующихся полос разного цвета, шаг которого согласован с шагом линз.
- Механизм сдвига — ручка, переключатель или ролик, сдвигающий один слой относительно другого.
Каждая линза работает как узкое окно и в конкретный момент показывает наблюдателю только одну полосу из рисунка под ней. Сдвиньте слои друг относительно друга на долю шага — и в поле зрения каждой линзы попадает соседняя полоса другого цвета. Для глаза вся поверхность меняет окраску разом. Это тот же принцип, что у «переливающихся» открыток и линеек с меняющейся картинкой, только смену изображения здесь вызывает не наклон головы, а движение самого механизма.
Чем это интересно на практике
Ценность подхода — в пассивности. Индикатор состояния, собранный таким образом, не требует источника питания, не боится разряда батареи и не содержит компонентов, которые нужно паять или менять. Отсюда очевидные сценарии применения:
- индикатор «закрыто / не закрыто» на крышках, лючках, защёлках и байонетных соединениях;
- отметка положения переключателя, крана или регулятора в оборудовании;
- ресурсные и сервисные метки, которые оператор переводит вручную после обслуживания;
- наглядные учебные модели, где нужно показать смену состояния без электроники.
Для мастерской или сервисного участка это ещё и способ сделать самодельную оснастку понятной для человека, который видит её впервые: цветовой сигнал считывается быстрее подписи и не стирается, как маркер.
Что учесть, если захочется повторить
Публичного инструмента проектирования у проекта пока нет — команда пользовалась собственной надстройкой для Rhino, разработанной внутри проекта. Значит, повторять придётся вручную, и здесь стоит трезво оценить сложность. Критичных моментов в такой конструкции три, и все они общие для любой линзовой оптики.
Совпадение шага
Шаг полос рисунка должен быть согласован с шагом линз. Рассогласование даёт не смену цвета, а «плавающие» полосы по поверхности: чем крупнее деталь, тем заметнее накапливается расхождение. Разумный порядок действий — сначала напечатать небольшой тестовый образец и проверить эффект на нём, а уже потом масштабировать геометрию.
Качество прозрачного слоя
Линзы работают ровно настолько, насколько прозрачен материал над рисунком. На FDM-печати прозрачность заметно портят слоистость и микропустоты между экструзиями, поэтому линзовый слой обычно требует либо отдельной подготовки поверхности, либо печати на фотополимерном принтере, где поверхность выходит глаже. Ориентация детали на столе для этого слоя важнее, чем для любой другой части конструкции.
Ход и точность механизма
Полная смена цвета происходит на очень небольшом перемещении — порядка шага одной линзы. Значит, люфт в направляющих и зазоры печати съедают эффект: механизм должен двигаться плотно, без поперечного качания, а ход желательно ограничить упорами, чтобы положения «до» и «после» были повторяемыми.
Куда это идёт
Пока ShiftLens остаётся исследовательской демонстрацией, а не готовым набором для скачивания. Но метод не требует ни редких материалов, ни специального оборудования — только прозрачный и цветные филаменты или смолы и аккуратную геометрию, поэтому повторений энтузиастами стоит ждать быстро. Проект хорошо показывает общее направление: за счёт одной лишь геометрии печатная деталь получает функцию, для которой раньше нужны были дополнительные компоненты. В том же ряду стоят и другие недавние наработки — например, способы печати горизонтальных нависаний без поддержек, реализованные на уровне слайсера.
