Эргономика — это не только форма мышки
Под эргономикой обычно понимают форму компьютерной мыши или высоту кресла. В инженерной практике это лишь узкая часть предмета. Эргономика (в англоязычной литературе — human factors) изучает, как человек и работа подходят друг другу: как оператор держит пневмоинструмент, насколько понятен интерфейс прибора, можно ли перепутать два одинаковых рычага, доходит ли до руководителя сообщение о неисправном насосе до того, как он выйдет из строя. Сюда же относятся обучение, коммуникация и испытания изделий на безопасность.
Тема становится острее по демографическим причинам. Рабочих рук меньше, средний возраст в ряде профессий — например, на стройке — перевалил за пятьдесят и продолжает расти. Заменить человека на смене быстро уже не получается, поэтому цена ошибки и цена травмы растут. В здравоохранении та же картина с другой стороны: пациентов больше, они старше, у них больше сопутствующих состояний, а персонала меньше. Устройствами и маршрутами пользуются люди с болезнью Паркинсона, деменцией, слабым зрением — и то, что раньше считалось «мелким неудобством», превращается в отказ от использования.
Прототип рядом с пользователем
Ключевая особенность эргономических задач — они мелкосерийные и очень конкретные. Приспособление делается под небольшую группу людей, а иногда под одного человека, одну машину, один дверной проём. Маленькое изменение геометрии даёт большой эффект, а понять, какое именно изменение нужно, можно только в руках у пользователя.
Отсюда и роль 3D-печати: настольная машина рядом с рабочим местом позволяет пройти пять-шесть итераций формы за то время, за которое обычным путём согласуют первую. Прототип «по форме и посадке» печатается дёшево, обсуждается с тем, кто будет этим пользоваться, и тут же переделывается. Это дешевле любой попытки угадать размер по описанию.
Второй плюс — переносимость решения. Накладка на поручень с рельефом, которая отмечает сторону подъёма, делается один раз, а дальше адаптируется: в литейном цехе — под работу в перчатках, на промысловом судне — под мокрые руки, в школе — под детский хват. Файл правится за минуты, а не проектируется заново.
Оснастка и защита от ошибки
Самая обкатанная область — производственная оснастка: кондукторы, ложементы, шаблоны, приспособления по принципу «защита от дурака», когда деталь физически невозможно поставить неправильной стороной. Это малые тиражи, конкретный материал и конкретный срок — то есть ровно тот профиль задач, где аддитивное изготовление выигрывает у механообработки. Заодно такие приспособления снимают часть эргономической нагрузки: меньше неудобных поз, меньше усилий на удержание детали, меньше ошибок сборки.
Индивидуальные изделия по скану
Отдельный класс — изделия, повторяющие анатомию конкретного человека: упоры, ручки и адаптеры под хват, ортопедические приспособления, протезы. Здесь работает уже отлаженный в стоматологии маршрут: съёмка геометрии, обработка модели, печать, доводка. Тот же маршрут переносится на другие изделия — меняются материалы и требования к поверхности, но логика остаётся.
Важная оговорка: как только изделие заявляется как медицинское, начинают действовать требования к регистрации и к материалам. Бытовое вспомогательное приспособление и медицинское изделие — юридически разные вещи, и границу между ними стоит определить до начала работ, а не после.
Среда: указатели, тактильная навигация, временные схемы
Часть эргономических задач решается не устройством, а средой. Тактильные и шрифтом Брайля указатели в зоне ожидания, метки на органах управления, ярлыки на однотипных шкафах, схемы движения на время ремонта — всё это мелкие изделия, которые нужны быстро и в единичных количествах. Если схема не сработала, её переделывают за день, а не заказывают заново у подрядчика с месячным сроком.
Геометрия тактильных элементов и шрифта Брайля регламентирована стандартами — перед изготовлением её нужно сверять с действующим нормативом, а не подбирать на глаз. Разрешение бытового FDM-принтера для рельефных точек обычно достаточно, но требует аккуратной настройки первого слоя и подбора сопла.
Срочная доработка и кодирование формой

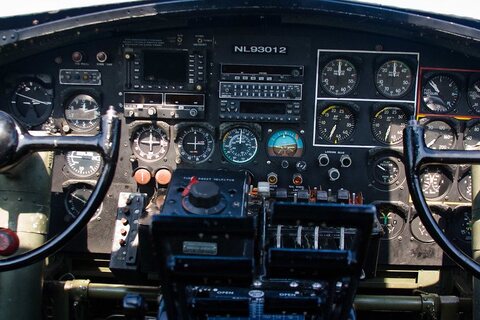

Самый интересный сценарий — когда ситуация внезапно оказалась опасной и решение нужно немедленно. Такие случаи редко публикуют: ошибка в организации работы выглядит для компании неловко. Классический пример пришёл из авиации времён Второй мировой войны. Бомбардировщики B-17 разбивались на учебных полётах, и списывать это на «ошибку пилота» было принято по умолчанию, пока психолог Альфонс Чапанис не посмотрел на кабину. Рычаги выпуска шасси и закрылков были одинаковыми на ощупь и стояли рядом. В напряжённой ситуации пилот хватал не тот рычаг. Решение оказалось предельно простым: на рычаг шасси наклеили фигурку колеса, на рычаг закрылков — элемент в форме закрылка. Дальше органы управления различались вслепую, одним касанием.
Это ранний пример кодирования формой — приёма, который до сих пор используют в интерфейсах техники. И это ровно та задача, где аддитивное изготовление незаменимо: уникальный тактильный наконечник под конкретный рычаг делается за часы, ставится в тот же день, а если форма не читается — переделывается ещё раз.
Чтобы напечатанная деталь дожила до пользы
Практические ограничения, которые стоит учесть до печати:
- Материал под условия, а не под цвет. PLA размягчается в закрытом автомобиле и на солнечном подоконнике; для рабочих условий берут PETG, ABS/ASA, полиамид, для мягких элементов — TPU.
- Уборка и дезинфекция. Слоистая поверхность удерживает загрязнения. Там, где изделие будут протирать дезсредствами, нужны сглаживание, покрытие или заведомо стойкий пластик.
- Контакт с кожей. Скруглённые кромки, отсутствие заусенцев после снятия поддержек, обработка поверхности — иначе приспособлением просто не будут пользоваться.
- Крепление. Накладка не должна перекрывать другие органы управления, мешать штатному обслуживанию или держаться на клее там, где на неё придётся усилие.
- Нагрузка и температура. Печатная деталь анизотропна: по слоям она слабее. Всё, что несёт вес человека или работает у источника тепла, требует расчёта и испытаний, а не «на глаз».
- Версия на изделии. Номер ревизии, выдавленный прямо в модели, экономит часы разбирательств: сразу видно, какой вариант у пользователя на руках.
Эргономика долгое время строилась вокруг обследования и рекомендаций: специалист приезжал, описывал проблему, предлагал решение, которое потом кто-то должен был изготовить. 3D-печать делает этот цикл коротким и местным — решение придумывается, изготавливается и проверяется на месте, и при необходимости меняется на следующей неделе. Для задач, где важна не серия, а точное попадание в конкретного человека и конкретную обстановку, это и есть главный выигрыш.
