Лазерные Brother — рабочие лошадки офисов, и ломаются они предсказуемо: сначала перестаёт захватываться бумага, потом уходит качество закрепления. Оба ремонта делаются недорого и своими силами. Ниже — процедуры и компоненты CET для двух семейств: младшего HL-L2300/L2340/L2360 (и родственных MFC-L2700, DCP-L2500) и старшего HL-L5000/L5100/L5200 (DCP-L5500, MFC-L5700, MFC-L6900).
✓ — позиция сейчас на складе; артикулы без отметки привезём под заказ. Ссылки ведут на карточки товаров в нашем магазине с актуальной ценой.
Узел подачи бумаги: ролики и тормозная площадка
В оригинальных ремкомплектах ролики подхвата и подачи различаются между собой. У CET на обе позиции идёт один и тот же ролик CET2802 ✓ — он подходит и как ролик подхвата, и как ролик подачи, и одинаково применим в обеих сериях. Отличается только тормозной элемент.
| Серия | Оригинальный ремкомплект | Ролик подхвата/подачи | Тормозной элемент |
|---|---|---|---|
| HL-L2300/L2340/L2360, MFC-L2700/L2740, DCP-L2500/L2540 | LJB319001 | CET2802 ✓ | резинка тормозной площадки CET2810 ✓ |
| HL-L5000D/L5100DN/L5200DW, DCP-L5500DN, MFC-L5700DN/L6900DW | D008GE001 | CET2802 ✓ | тормозная площадка CET2803 ✓ |
Фьюзер младшей серии: HL-L2300/L2340/L2360, MFC-L2700/L2740, DCP-L2500/L2540
Здесь узел валковый: меняются нагревательный (тефлоновый) вал, прижимной вал и сепараторы нагревательного вала.
| Компонент | Артикул CET |
|---|---|
| Нагревательный (тефлоновый) вал | CET2808 ✓ |
| Прижимной (резиновый) вал | CET6760 ✓ |
| Сепараторы нагревательного вала | CET6763 ✓ |
| Бушинги тефлонового вала | CET361089 ✓, CET361090 ✓ |
Важно. Бушинги тефлонового вала CET361089 ✓ и CET361090 ✓ появились в ассортименте в 2024 году — в старых описаниях процедуры их ещё нет. Менять бушинги рекомендуется при каждой замене тефлонового вала: изношенные бушинги уводят геометрию и съедают ресурс нового вала.
Подбор остальных запчастей по этой серии — в обзоре запчасти CET для Brother DCP-L2500D/2540DN, HL-L2300D, MFC-L2700DW.
Фьюзер старшей серии: HL-L5000/L5100/L5200, DCP-L5500DN, MFC-L5700/L6900

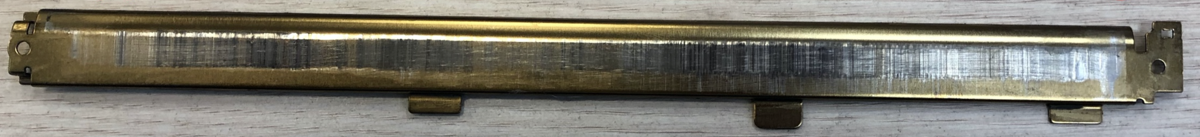

Узел плёночный. Термоплёнка и прижимной вал для него есть в ассортименте давно, но во многих случаях замены только этих двух компонентов недостаточно: ресурс восстановленного фьюзера всё равно получается заметно ниже оригинального. Причина — высокий износ прижимной пластины нагревателя. Выглядит это так:
Теперь пластину можно заменить на новую — CET291006N ✓, полностью эквивалентную оригиналу. Это повышает качество закрепления и значительно продлевает ресурс термоплёнки.
| Компонент | Артикул CET |
|---|---|
| Термоплёнка | CET2815 ✓ |
| Прижимной (резиновый) вал | CET2816 ✓ |
| Прижимная пластина нагревателя | CET291006N ✓ |
Модели обеих процедур по старшей серии: HL-5580D, HL-5585D, HL-5590DN, HL-5595DN, HL-L5000D, HL-L5100DN/DNT, HL-L5102DW, HL-L5200DW/DWT, HL-L5202DW, HL-L6200DW/DWT, HL-L6202DW, HL-L6250DN/DW, HL-L6300DW/DWT, HL-L6400DW/DWT, HL-L6402DW, DCP-L5500D/DN, DCP-L5502DN, DCP-L5600DN, DCP-L5602DN, DCP-L5650DN, DCP-L5652DN, DCP-L6600DW, MFC-8530DN, MFC-8535DN, MFC-8540DN, MFC-L5700DN/DW, MFC-L5702DW, MFC-L5750DW, MFC-L5755DW, MFC-L5800DW, MFC-L5802DW, MFC-L5850DW, MFC-L5900DW, MFC-L5902DW, MFC-L6700DW, MFC-L6702DW, MFC-L6750DW, MFC-L6800DW, MFC-L6900DW, MFC-L6902DW.
Модели младшей серии: DCP-L2500D/DR, DCP-L2520D/DW/DWR, DCP-L2540DN/DNR/DW, DCP-L2541DW, DCP-L2560DW/DWR, HL-L2260/D, HL-L2300D/DR, HL-L2305W, HL-L2315DW, HL-L2320D, HL-L2321D, HL-L2340DW/DWR, HL-L2360DN/DNR/DW, HL-L2361DN, HL-L2365DW/DWR, HL-L2366DW, HL-L2380DW, HL-L2560DN, MFC-7380, MFC-7480D, MFC-7880DN, MFC-L2680W, MFC-L2700D/DN/DNR/DW/DWR, MFC-L2701D/DW, MFC-L2703DW, MFC-L2705DW, MFC-L2720DW/DWR, MFC-L2740DW/DWR.
Как заказать компоненты
Все перечисленные позиции можно купить в интернет-магазине Ink-Market: товары с отметкой ✓ отгружаем со склада, остальные привозим под заказ. Не нашли нужную деталь или сомневаетесь в подборе — оставьте запрос, менеджер ответит с ценой и сроком поставки.
Взрыв-схемы узлов и полные парт-листы по аппаратам — в нашем бесплатном каталоге запчастей по аппаратам.
Материал носит справочный характер и адресован сервисным инженерам. Работы по разборке узлов выполняйте на обесточенном аппарате и после остывания узла закрепления.
