| Производитель | Filamentarno! |
| Цвет | Натуральный |
| Тип расходника | Пластик для 3D печати |
| Объём / Вес | 700 - 950 мл / грамм |
| Тип пластика | ABS |
| Диаметр пластика | 1,75 мм |
Цвет: натуральный
Пластик на основе ABS/PA (смесь акрилонитрилбутадиенстирола и полиамида PA6).

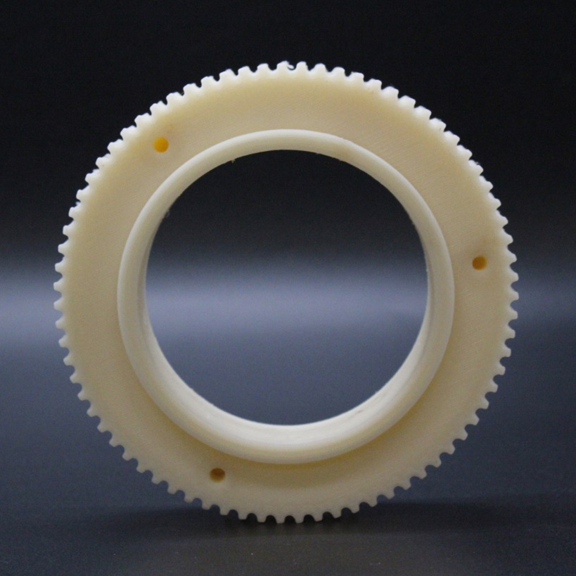

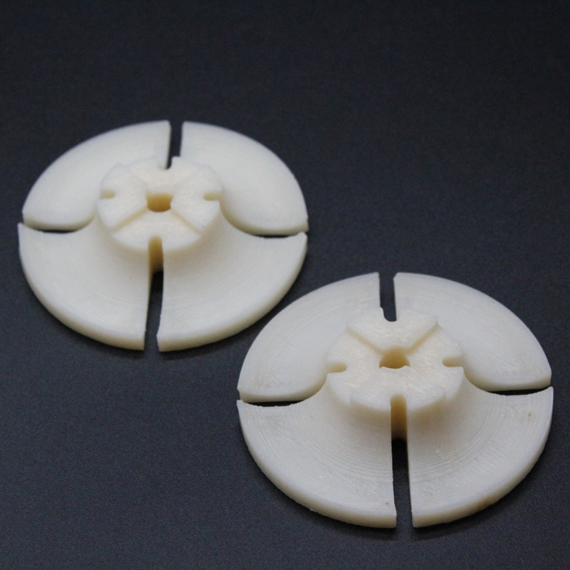

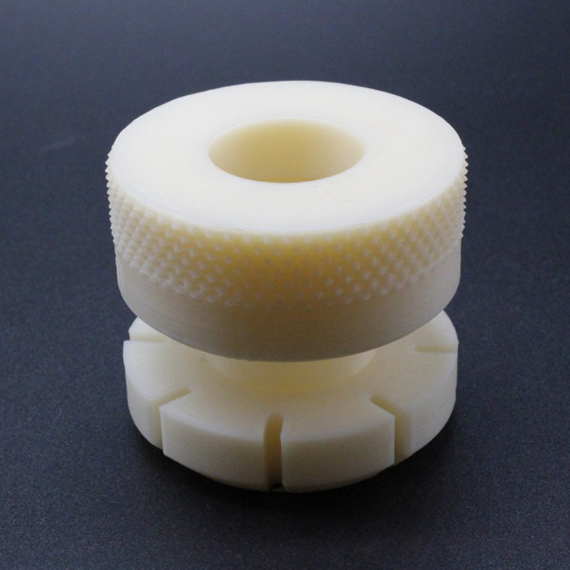

Подходит для печати конечных изделий, где требуется высокая ударопрочность и стойкость к ультрафиолету.
Инертен к большинству доступных химических растворителей (идеален для печати подкапотных деталей и автотютинга).
| Параметры печати | |
| Температура сопла | 250-270°С |
| Температура печатного стола | 110-120° |
| Обдув модели | по необходимости |
| Скорость печати | до 100 мм/с |
| Подача пластика (Flow) | 97-100% |
| Диаметр сопла | от 0.2 мм (min) |
| Мин. высота слоя | от 0.05 мм |
| Объемное сопротивление | 1E13 Ом*м |
| Температура размягчения по ВИКА | 110°С |
| Допуск по диаметру прутка | 0.03 мм |
| Количество на катушке | ~ 300 м |
| Максимальная прочность на разрыв | 45 Мпа |
| Твердость по Шору D | - |
| Относительное удлинение при разрыве | 25% |
| Модуль упругости при растяжении | 2100 Мпа |
| Теплостойкость (min / max) | от -50 до +110°С |
| Плотность | 1.07 гр/см3 |
| Ударная вязкость по Шарпи с надрезом (+23°С) | 70 kj/м2 |
| Ударная вязкость по Шарпи с надрезом (-30°С) | 12 kj/м2 |
| Усадка при изготовлении изделий | 0.7-0.8% |
Этот пластик ориентирован, прежде всего, на профессионалов 3D печати и изначально позиционируется не как декоративный, а как конструкционный.
Наполненный углеволокном вспенивающийся композит на основе SAN с термостойкостью до 120oС, выпускающийся по запатентованной технологии. Улучшенная ревизия! Aerotex-2.0
Композит на основе ABS армированного 4% рубленным стекловолокном с улучшенными прочностными свойствами и приятной фактурой поверхности.
Композит на основе ABS армированного 4% рубленным стекловолокном с улучшенными прочностными свойствами и приятной фактурой поверхности.
Конструкционный композит на основе ABS, армированного рубленным стекловолокном. Содержание стекловолокна - 12%.
