Xerox Xi70C — каталог запчастей со схемами

Содержание

1. Parts List 5-2 Xi70c Service Manual
2. Parts List 5-6 Xi70c Service Manual
3. Parts List 5-8 Xi70c Service Manual
4. Parts List 5-10 Xi70c Service Manual
5. Parts List 5-12 Xi70c Service Manual
6. Parts List 5-14 Xi70c Service Manual

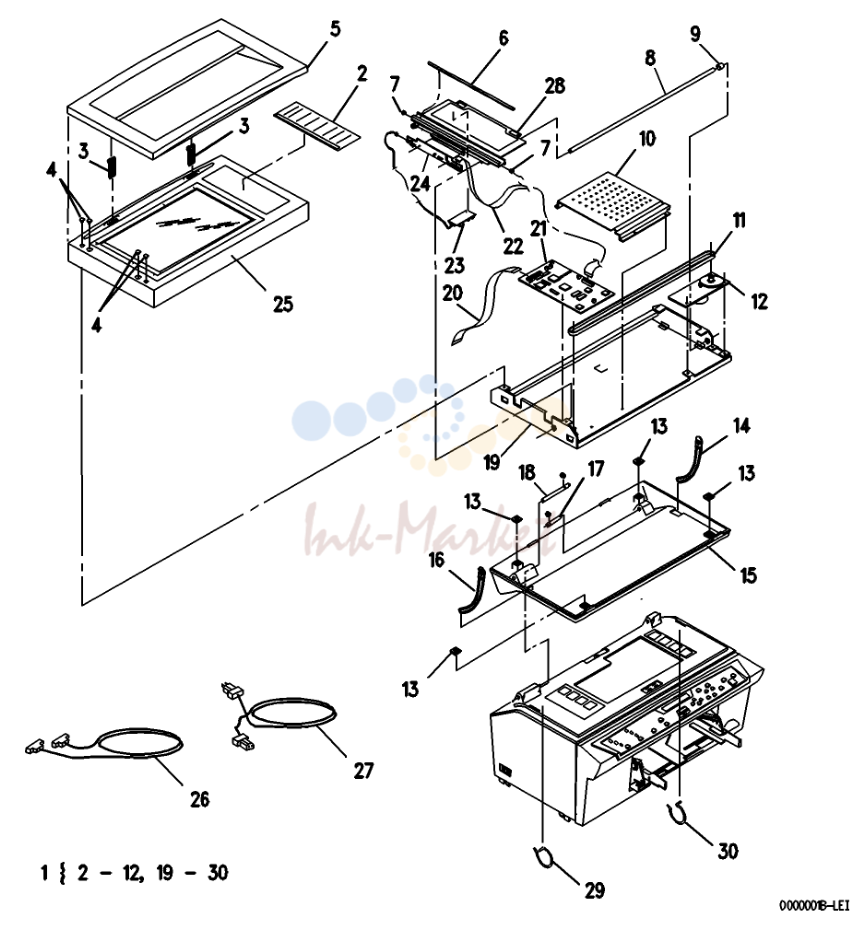

1. Parts List 5-2 Xi70c Service Manual

№	Артикул	Описание
1	62N00153 запросить цену →	SCANNER ASSEMBLY UNIT
2	91N00547 запросить цену →	(NARO) LABEL
3	3N00692 запросить цену →	HINGE, PLATEN
4	21N00072 запросить цену →	CAP, SCANNER COVER
5	2N01577 запросить цену →	COVER, PLATEN, Xi70
6	122N00135 запросить цену →	LAMP, DOCUMENT
7		- CONNECTOR, LAMP
8		- SHAFT
9		- CAP, SHAFT
10		- SHIELD, SCANNER PWB
11	23N0633 запросить цену →	BELT
12	127N00995 запросить цену →	MOTOR ASSEMBLY, SCANNER
13	17N00172 запросить цену →	FOOT, SCANNER
14	31N00165 запросить цену →	ARM BRAKE, RIGHT
15	2N01587 запросить цену →	COVER ASSY, SCAN BASE
16	31N00164 запросить цену →	ARM BRAKE, LEFT
17		- PIN, SHORT COVER
18		- PIN, LONG COVER
19		- BASE PLATE, SCANNER
20	117N01230 запросить цену →	WIRE ASSEMBLY, SCANNER TO PRINTER
21	140N05227 запросить цену →	PWB, SCANNER
22	117N01231 запросить цену →	WIRE ASSEMBLY, SCANNER VIDEO
23	140N05226 запросить цену →	POWER SUPPLY, LAMP
24	140N05225 запросить цену →	PWB, CCD
25	2N01590 запросить цену →	COVER ASSEMBLY, SCANNER TOP
26	117N01239 запросить цену →	PRINTER CABLE (IEEE 1284)
27	117N01240 запросить цену →	POWER CORD, US
28	41N00197 запросить цену →	SCANNER CARRIAGE ASSEMBLY
29	9N01081 запросить цену →	SPRING, ONE WAY LEFT
30	9N01080 запросить цену →	SPRING, ONE WAY RIGHT

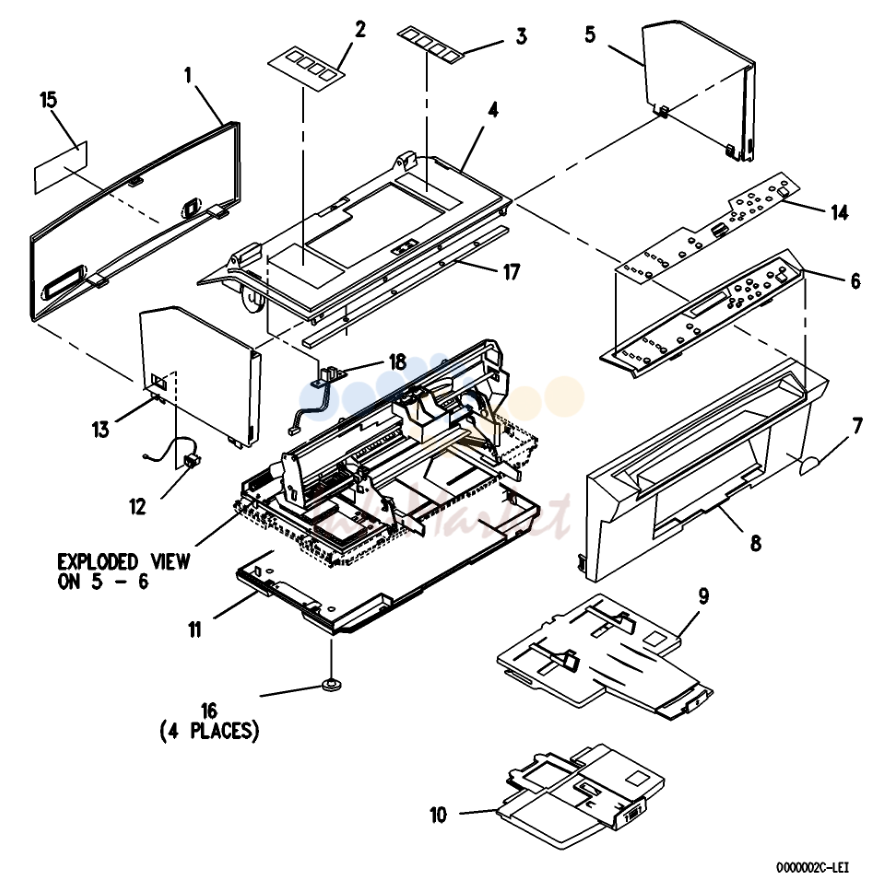

2. Parts List 5-6 Xi70c Service Manual

№	Артикул	Описание
1	2N01586 запросить цену →	COVER, REAR
2	91N00509 запросить цену →	LABEL, JAM CLEARANCE
3	91N00508 запросить цену →	LABEL, INK LOADING
4	2N01588 запросить цену →	COVER ASSEMBLY, PRINTER TOP
5	2N01584 запросить цену →	COVER, RIGHT
6	2N01578 запросить цену →	PANEL, CONTROL (Xi70c)
7	91N00510 запросить цену →	LABEL, ENERGY STAR
8	2N01585 запросить цену →	COVER, FRONT
9	50N00271 запросить цену →	TRAY, EXIT
10	50N00270 запросить цену →	TRAY, INPUT
11	2N01589 запросить цену →	COVER ASSEMBLY, PRINTER BASE
12	110N00822 запросить цену →	SWITCH, MAIN
13	2N01583 запросить цену →	COVER, LEFT
14	53N173 запросить цену →	LABEL, CONTROL PANEL (Xi70c)
15	91N00511 запросить цену →	LABEL
16	17N00161 запросить цену →	FOOT, BASE
17		- STIFFENER
18	130N00843 запросить цену →	SENSOR

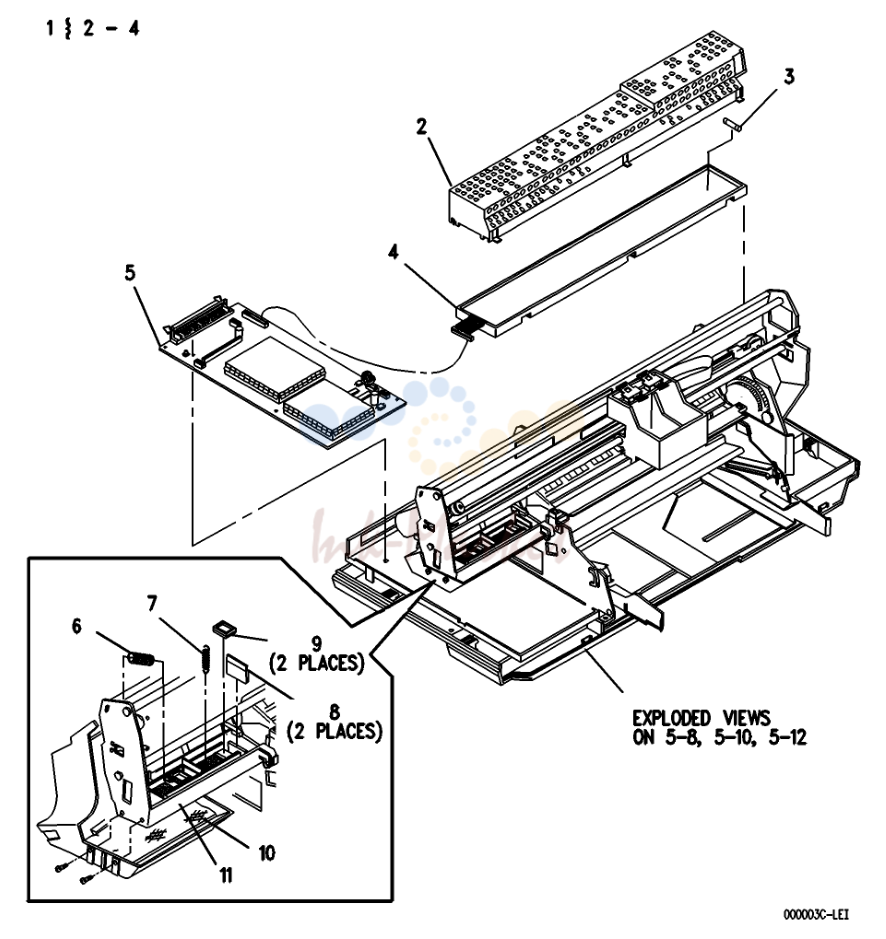

3. Parts List 5-8 Xi70c Service Manual

№	Артикул	Описание
1	105N01263 запросить цену →	POWER SUPPLY ASSEMBLY
2		- COVER
3	108N00401 запросить цену →	FUSE
4		- PWB, POWER SUPPLY
5	140N05228 запросить цену →	PWB, MAIN
6	9N00986 запросить цену →	SPRING, SLIDE SUPPORT
7	9N00987 запросить цену →	SPRING, CLEANER
8	33N00158 запросить цену →	WIPER, PRINTHEAD
9	101N00163 запросить цену →	CAP
10	42N00080 запросить цену →	WASTE INK ASSEMBLY
11	42N00070 запросить цену →	SERVICE STATION ASSEMBLY

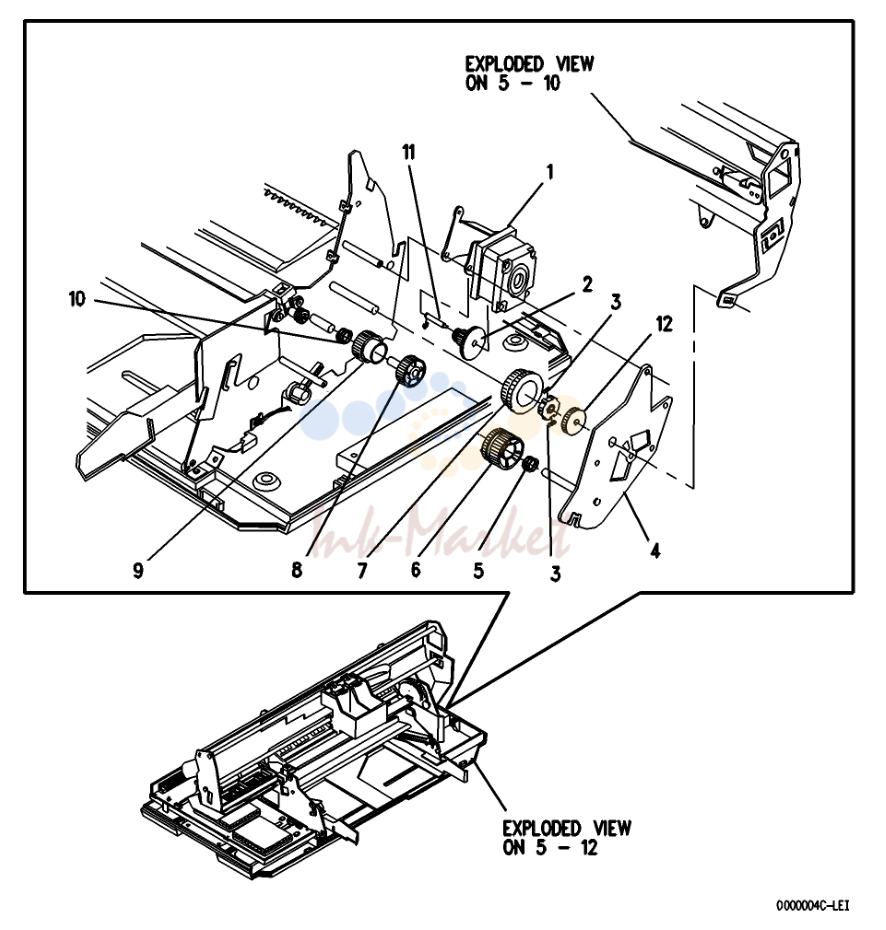

4. Parts List 5-10 Xi70c Service Manual

№	Артикул	Описание
1	127N01051 запросить цену →	MOTOR, PAPER FEED
2	7N00726 запросить цену →	GEAR, PAPER FEED
3	9N00981 запросить цену →	SPRING, CAM ROLLER
4		- BRACKET
5	9N00984 запросить цену →	SPRING, CLUTCH
6	7N00728 запросить цену →	GEAR, CASSETTE CONTROL
7	22N01020 запросить цену →	FEEDER LINE
8	7N00725 запросить цену →	GEAR, EJECTION
9		- GEAR
10	9N00982 запросить цену →	SPRING, FEED RELEASE
11		- SHAFT
12	7N00727 запросить цену →	GEAR, ONE WAY RESET

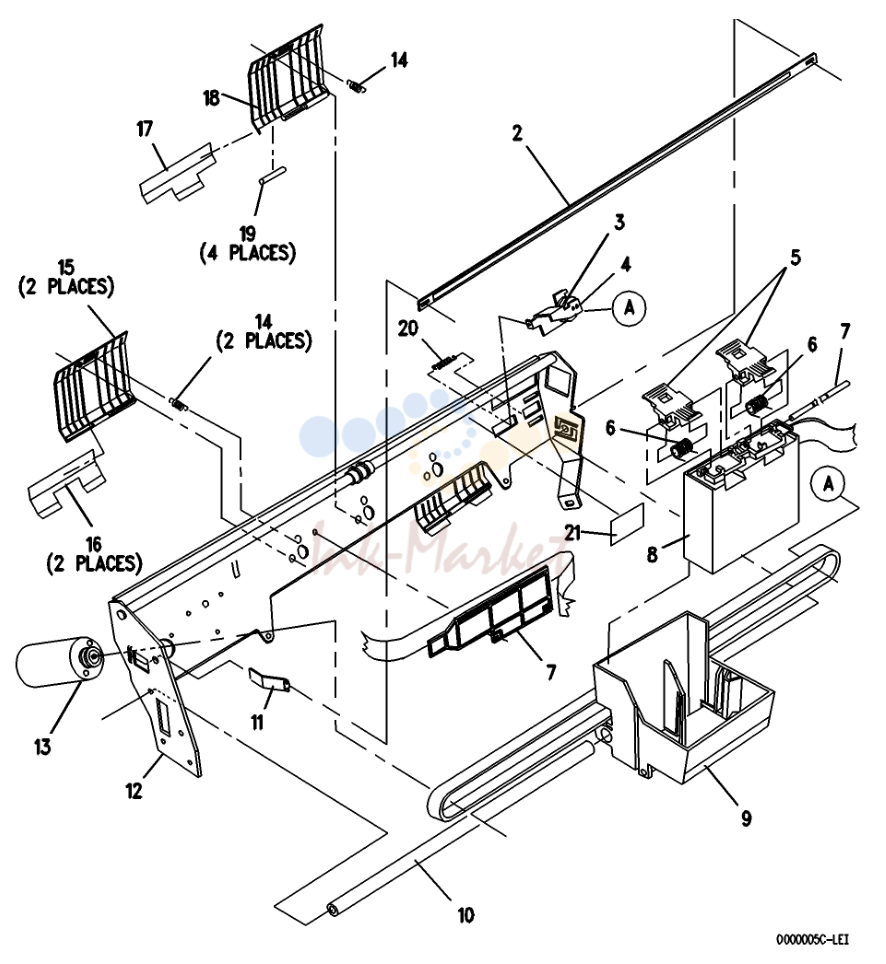

5. Parts List 5-12 Xi70c Service Manual

№	Артикул	Описание
1		- CABLE FASTENER
2	146N00088 запросить цену →	FILM ENCODER
3	7N10771 запросить цену →	GEAR, BELT TENSION
4	23N00656 запросить цену →	TENSION, BELT
5	11N00401 запросить цену →	LEVER, LOCKING
6	9N00985 запросить цену →	SPRING, LOCKING
7		- PIN
8	140N05167 запросить цену →	CONTROLLER, PWB
9	16N00183 запросить цену →	CARRIAGE ASSEMBLY
10		--- SHAFT
11	9N01062 запросить цену →	SPRING, ENCODER FILM
12		- BASE
13	127N00980 запросить цену →	MOTOR, CARRIAGE
14	9N00988 запросить цену →	SPRING, UPPER GUIDE
15	38N00282 запросить цену →	GUIDE, PAPER
16		- 2 FINGER, MYLAR
17		- 1 FINGER, MYLAR
18	38N00283 запросить цену →	GUIDE, MIDDLE PAPER
19	22N01019 запросить цену →	ROLLER
20	9N01063 запросить цену →	SPRING, BELT TENSION
21	9N00546 запросить цену →	LABEL, MATRIX TAG

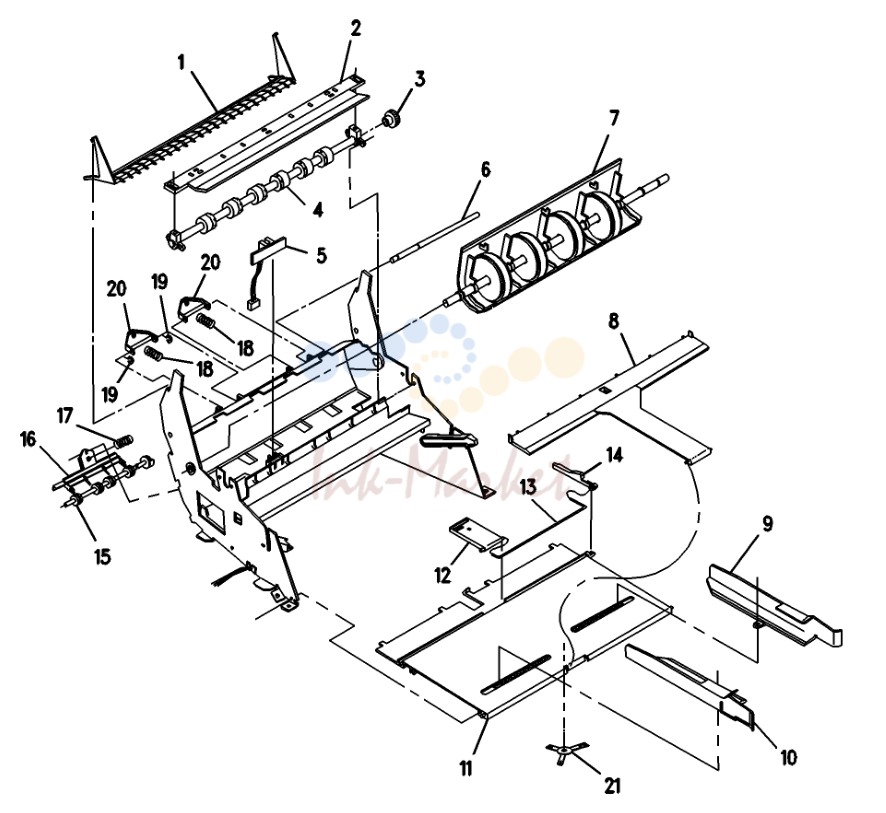

6. Parts List 5-14 Xi70c Service Manual

№	Артикул	Описание
1	38N00267 запросить цену →	REAR PAPER PATH (PAPER GUIDE)
2	22N00952 запросить цену →	EJECTOR ASSEMBLY, IDLER
3		- GEAR
4	22N00953 запросить цену →	ROLLER ASSEMBLY, EJECTOR
5	130N00843 запросить цену →	SENSOR
6		- PIN, PAPER RELEASE
7	22N00956 запросить цену →	ROLLER ASSEMBLY
8		- PAPER CONTROL LOOM
9	38N00265 запросить цену →	PAPER GUIDE, RIGHT
10	38N00266 запросить цену →	PAPER GUIDE, LEFT
11		- BASE, PAPER GUIDE
12	11N00400 запросить цену →	LEVER, INTERNAL PAPER CONTROL
13	9N00983 запросить цену →	SPRING, PAPER CONTROL
14	11N00399 запросить цену →	LEVER, EXTERNAL PAPER CONTROL
15	22N00950 запросить цену →	ROLL ASSEMBLY, SEPARATION
16		- RETAINER, SEPARATION ROLL
17	9N01065 запросить цену →	SPRING
18	9N01080 запросить цену →	SPRING, PAPER RELEASE
19		- CLIP, RETAINING
20	11N00407 запросить цену →	LEVER, PAPER RELEASE
21	9N01064 запросить цену →	SPRING, CLUTCH
