Xerox WorkCentre Pro 555/575 — каталог запчастей со схемами

Содержание

1. PL 1.1 Covers
2. PL 11.3 Lower Paper Tray

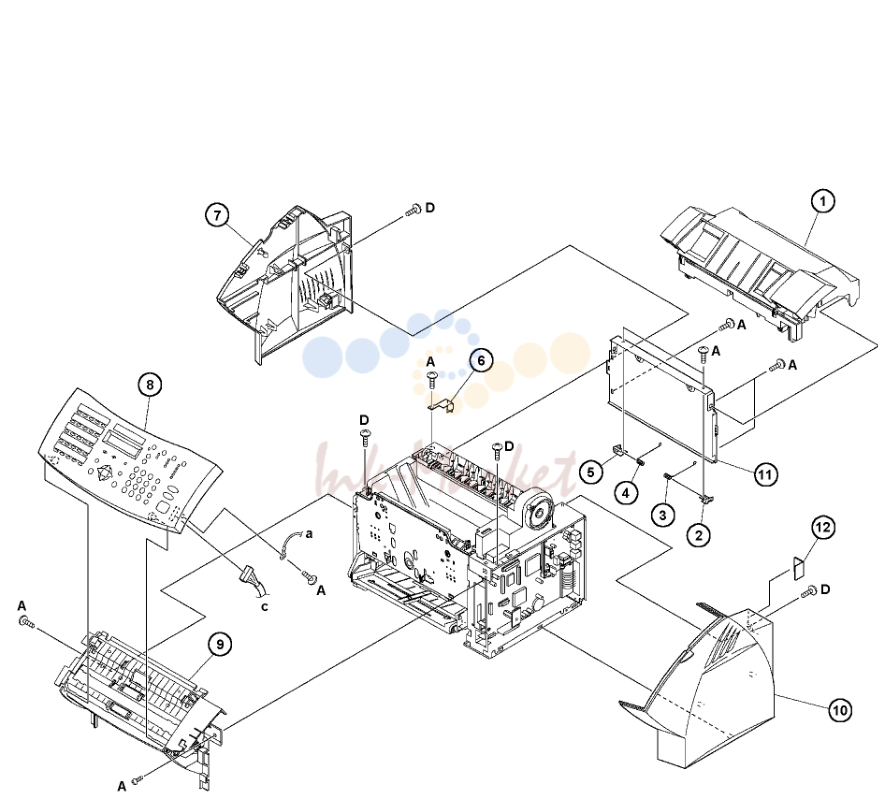

1. PL 1.1 Covers

№	Артикул	Описание
1		- Top cover assembly (see PL 1.2,
2	815E850 запросить цену →	RH Arm spring plate
3	809E32310 запросить цену →	RH Arm spring
4	809E32320 запросить цену →	LH Arm spring
5	815E860 запросить цену →	LH Arm spring plate
6	815E870 запросить цену →	Blind plate PL PL
7	802E21930 запросить цену →	Left side cover, REP 4.1 1.1
8	802K23300 запросить цену →	Control panel unit (Pro 555 USO)
9		- Drive assembly (see PL 4.1, PL 1.1
10	802E21920 запросить цену →	Right side cover REP 4.1 1.1 PL
11		- Rear cover REP 4.1 1.1
12	802E22150 запросить цену →	Handset modular cover (USO) PL
1	802E21940 запросить цену →	Top cover
2		-- Static brush
3	7E68400 запросить цену →	RH Document guide
4	7E68410 запросить цену →	LH Document guide
5	3E55340 запросить цену →	Release button PL
6	815E910 запросить цену →	Latch plate 1.2
7	19E47410 запросить цену →	Latch PL 1.2
8	809E32340 запросить цену →	Process spring
9	802E21960 запросить цену →	Exit (1) PL
10	22E24710 запросить цену →	Pinch roller 1.2
11	7E68390 запросить цену →	Document guide gear
12	28E14320 запросить цену →	Washer
13	120E20320 запросить цену →	Actuator
14	815E900 запросить цену →	Ground plate
1	22E24710 запросить цену →	Pinch roller
2	19E47400 запросить цену →	Shaft support latch
3	7E68420 запросить цену →	Feed roller gear
4	6E77080 запросить цену →	Feed roller shaft (1)
5	17E9830 запросить цену →	Paper stopper
6	7E68430 запросить цену →	Idle gear (1)
7	802E21950 запросить цену →	Exit guide (2)
8	7E68440 запросить цену →	Idle gear (2) PL PL
9	809E32330 запросить цену →	Spring 1.3 PL 1.3
10	19E47400 запросить цену →	Planet arm 1.3 PL
11	6E77090 запросить цену →	Feed roller shaft (2) PL 1.3
1		-- Control panel frame assembly (See
2		3 8 1 0 6 2 2 E K 2 6 1 7 9 4 7 7 0 0 C Sc o a v n e n r er harness P 4. L 1 P 4. L 1 PL P 4. L 1 PL
4	109K1390 запросить цену →	Scanner REP 6.2 4.1 4.1
5	19E47420 запросить цену →	Control panel hook
6	1E61060 запросить цену →	ADF frame
7	19E47430 запросить цену →	Shaft holder
8	22E24720 запросить цену →	ADF roller
9	809E32350 запросить цену →	Clutch spring
10		-- Setting washer 4.1 PL
11	6E77100 запросить цену →	ADF roller shaft PL 4.1
12	7E66450 запросить цену →	ADF roller gear 4.1
13	22E24730 запросить цену →	Feed roller PL
14	7E68460 запросить цену →	Feed roller gear 4.1 PL
15		-- Ferrite core (P/O PL 4.1 Item 3) 4.1 PL
1	127E13240 запросить цену →	Motor REP 5.2
2	162K67500 запросить цену →	Ground wire (3)
3	117E22840 запросить цену →	Ground wire (2)
4		-- Gear assembly
5	7E68510 запросить цену →	Gear RX400
6	7E68500 запросить цену →	Idler gear (2)
7	7E68470 запросить цену →	Idler gear (4)
8	7E68490 запросить цену →	Film idle gear
9	7E68480 запросить цену →	Idler gear (5)
10		-- Ferrite core (P/O PL 4.2 Item 1)
1	19K5370 запросить цену →	Retard pad assembly
2	6E77110 запросить цену →	Pinch roller shaft
3	22E24740 запросить цену →	Pinch roller PL 4.3 PL
4	3E55350 запросить цену →	Control panel stopper 4.3 4.3
5	3E55360 запросить цену →	LH Tx hinge
6	809E32360 запросить цену →	LH Scanner guide spring
7	809E32370 запросить цену →	Pinch roller spring
8	809E32380 запросить цену →	RH Scanner guide spring PL
9	115E9110 запросить цену →	Static brush 4.3
10	32E19280 запросить цену →	Scanner guide
11	3E55370 запросить цену →	RH hinge PL
1	105E14380 запросить цену →	LVPS (110V) REP 1.1
2	830E64420 запросить цену →	Speaker holder
3	130E9740 запросить цену →	Speaker PL
4	105E14370 запросить цену →	Battery (Pro 575) 6.1
5	110E13160 запросить цену →	Printer interlock switch 6.1
6	160K72550 запросить цену →	Main PWB (Pro 555) REP 3.1 PL
7	815E890 запросить цену →	PWB plate PL
9	117E22830 запросить цену →	Ground wire (1)
10		-- Battery backup PWB (PRO 575) PL
11		-- Locking support (Pro 575) 6.1
12	162K67460 запросить цену →	LVPS cable PL
13	162K67490 запросить цену →	Control panel harness
1	115E9120 запросить цену →	Laser REP 6.1
2	38K27400 запросить цену →	Paper guide assembly
3	38E27410 запросить цену →	RH Paper guide holder
4	3E55380 запросить цену →	Stopper
5	38E27420 запросить цену →	LH Paper guide holder
1	126E1940 запросить цену →	Fuser (120V) (USO) REP 10.1
2	120E20340 запросить цену →	Paper exit actuator
3	130E9760 запросить цену →	Paper exit sensor
4	16E15690 запросить цену →	Pressure roller bush
5	22E24750 запросить цену →	Pressure roller PL
1	130K65610 запросить цену →	Paper feed assembly
2	7E68520 запросить цену →	Gear 18T
3	7E68530 запросить цену →	Gear 36/54T
4	22E24800 запросить цену →	Feed roller
5	815E920 запросить цену →	Retard plate
6	809E32400 запросить цену →	Retard spring
1	38E27430 запросить цену →	Paper Guide
2	130E9750 запросить цену →	Toner empty sensor
3	809E32390 запросить цену →	Torsion spring PL
4	130E9760 запросить цену →	Tray empty sensor 7.4
5	19E47450 запросить цену →	Holder
6	120E20330 запросить цену →	Tray empty actuator
7	17E9840 запросить цену →	Foot rubber
1	809E32410 запросить цену →	Torsion spring
2	1E61080 запросить цену →	Frame assembly
3	7K11610 запросить цену →	Motor drive assembly
4	127K35010 запросить цену →	Main drive motor REP 4.2 PL
5	19E9850 запросить цену →	Foot rubber 7.5 PL PL
6	125E280 запросить цену →	Transfer unit 7.5 7.5
7	117E22870 запросить цену →	HVPS REP 1.2
8	130E9780 запросить цену →	Registration sensor REP 8.1 PL
9	22E24760 запросить цену →	Image transfer roller 7.5
10	38E27440 запросить цену →	Image transfer roller guide
1	140E45390 запросить цену →	Tray PWB REP 7.1
2	815E930 запросить цену →	Tray earth plate
3	130E9790 запросить цену →	Tray paper size sensor
4	120E20350 запросить цену →	Tray paper end actuator
5	22E24770 запросить цену →	Tray pinch roller PL
6	9E32420 запросить цену →	Pressure spring PL 11.1
7	830E64470 запросить цену →	Bracket 11.1 PL
8	19E47470 запросить цену →	Tray foot rubber PL
9	38E27470 запросить цену →	Tray guide 11.1
1	38E27450 запросить цену →	Tray paper guide A
2	22E24790 запросить цену →	Take away roller
3	22E24780 запросить цену →	Feed roller
4	830E64480 запросить цену →	Shaft support
5	38E27460 запросить цену →	Tray paper guide B
6	815E930 запросить цену →	Tray earth plate
7	16E15700 запросить цену →	Shaft support PL
8	7E68540 запросить цену →	Gear 15T PL PL 11.2 11.2
9	7E68550 запросить цену →	Gear 29/37T 11.2
10	7E68560 запросить цену →	Gear 34T
11	809E32430 запросить цену →	Tension spring
12	121E16870 запросить цену →	Tray solenoid PL
13	16E15710 запросить цену →	Tray shaft bush 11.2 P 11 L . 2 PL

2. PL 11.3 Lower Paper Tray

№	Артикул	Описание
1	50E18220 запросить цену →	Copy output tray
2	50E18230 запросить цену →	Document output tray
3	830E64430 запросить цену →	Document support
4	50E18250 запросить цену →	Bypass tray
5	50E18260 запросить цену →	Paper tray PL PL PL PL PL
6	106R401 запросить цену →	Toner cartridge 12.1 12.1 12.1 12.1 12.1
7	113R456 запросить цену →	Drum cartridge
8	19E47440 запросить цену →	Handset holder assembly (Option)
9		-- Cradle cord cover (Option)
10	830E64450 запросить цену →	Cradle stay (Option)
11	117E17050 запросить цену →	Telephone line cable (USO)
12	117K14230 запросить цену →	Power supply cord (USO)
13	117K27880 запросить цену →	Curl cord (Option)
14	117E22860 запросить цену →	Handset cable (Option)
15		-- Handset (Option)
16	830E64310 запросить цену →	Cradle (Option)
17		-- Printer cable
1	82P151 запросить цену →	Test pattern
2	82P520 запросить цену →	Output reference
3	82P284 запросить цену →	Copy quality rating guide
4	35P1737 запросить цену →	Drop cloth
5	600S4372 запросить цену →	Cleaning pads
6	95P501 запросить цену →	Black bag
7	35P2162 запросить цену →	Cotton swabs
8	43H12 запросить цену →	Lens and mirror cleaner
9	43P67 запросить цену →	Clean-ups
10	70P27 запросить цену →	Silicon grease (Lubricant type 1)
11	70P95 запросить цену →	Light oil (USO/AO/XCL)
12	70E290 запросить цену →	Multi-purpose grease (Lubricant
13	70E110 запросить цену →	Conductive grease (Lubricant type
