Xerox WorkCentre Pro 420 — каталог запчастей со схемами

Содержание

1. PL 1.1 Узел PCM, модуль RIS,
2. PL 5.1 Лоток 1/лоток 2
3. PL 7.1 Левая дверца

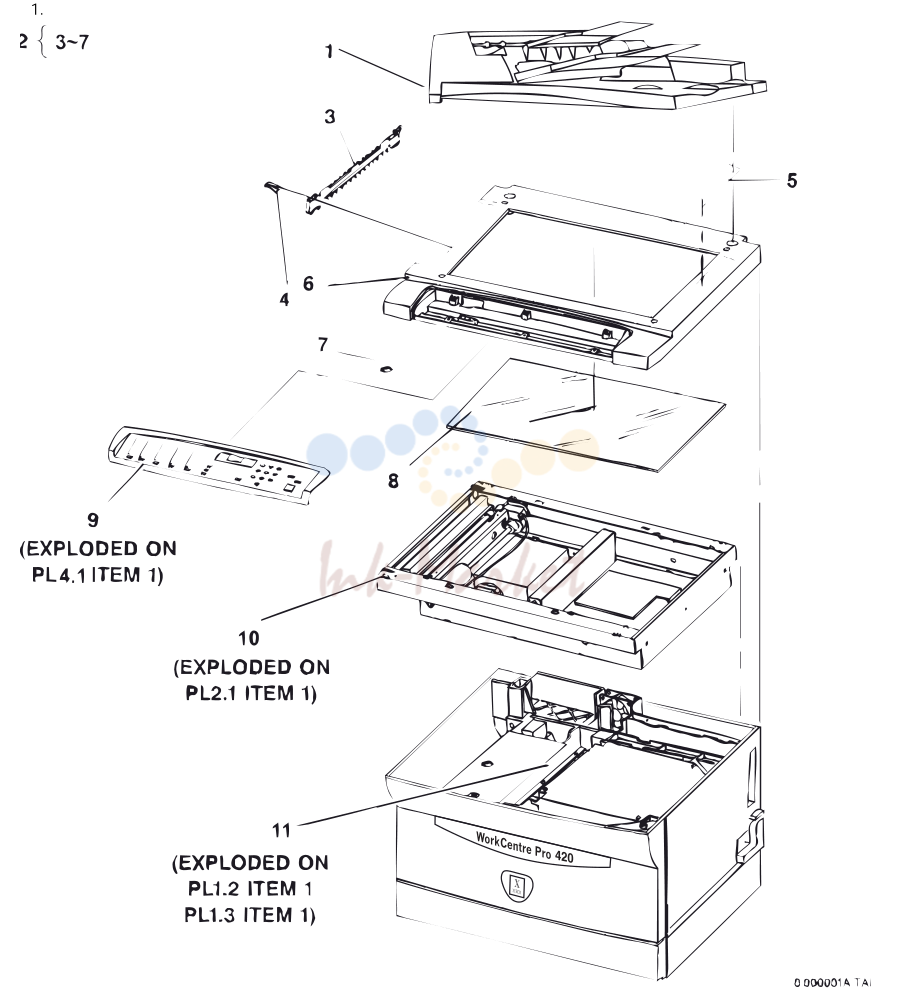

1. PL 1.1 Узел PCM, модуль RIS,

№	Артикул	Описание
1		- ADF Assembly (REP 5.1)
2	802K53800 запросить цену →	Top Cover Assembly (PR China)
3	802E51840 запросить цену →	Copy Exit Baffle
4	809E48410 запросить цену →	Leaf Spring
5	802E95250 запросить цену →	Status Code Label Kit (English)
6		- Top Cover
7		- Magnet
8	090E02520 запросить цену →	Platen Glass (REP 6.5)
9	101K48480 запросить цену →	420 Control Console (Metric) (220V)
10	801K13160 запросить цену →	RIS Assembly (REP 6.1)
11		- PCM Assembly (Not Spare) (REP
1		- Part of PCM Assembly (REF: PL 1.1
2	062K13011 запросить цену →	ROS Module (REP 6.3)
3	160K96570 запросить цену →	PCM Interface PWB (REP 1.3)
4	120E20080 запросить цену →	Contact Spacer
5	604K17760 запросить цену →	HVPS Repair Kit
6	055E49173 запросить цену →	HVPS Mylar
7	105E15500 запросить цену →	High Voltage Power Supply (HVPS)
8	007K12173 запросить цену →	Drive Module (MOT1) (REP 4.1)
9	960K10230 запросить цену →	Main PWB (REP 1.2)
10	127K41250 запросить цену →	Cooling Fan (MOT)
11	014K07852 запросить цену →	Transfer Detack Contact Support
12	604K04040 запросить цену →	CRU Blocker Kit
13		- CRU Blocker (P/O PL 1.2 Item 12)
14		- Spring (P/O PL 1.2 Item 12)
15		- PCM Upper Frame (P/O PL 1.2 Item
16	809E45010 запросить цену →	RIS Ground Spring
17	117E23661 запросить цену →	Power Cord (110v) (DMO)
18	117E22910 запросить цену →	Printer Cable
5-8		WorkCentre Pro
1		- Part of PCM Assembly (REF: PL1.1
2	105E26600 запросить цену →	LVPS (110V) (PS1) (REP 1.4)
3	160K96140 запросить цену →	Power Switch Board (220V)
4		- DC Harness
5	962K16160 запросить цену →	AC Harness (220V)
6		- Conversion Socket
7	115K02072 запросить цену →	Durm Cartridge Contact Support
8	604K17750 запросить цену →	Toner Sensor Kit
9	130K66180 запросить цену →	Toner Sensor (P/O PL 1.3 Item 4)
10		- Toner Sensor Spring (P/O PL 1.3
11	122K02330 запросить цену →	Wrase Lamp (LP1) (REP 1.8)
12		- Crum Connector (Not Spared)
13	604K17860 запросить цену →	Interlock Actuator Kit
14		- Spring (P/O PL 1.3 Item 13)
15		- Front Door Interlock Actuator Kit
16		- PCM Lower Frame (P/O PL 1.3 Item
1	126E02101 запросить цену →	Heat Rod (110V) (REP 10.2)
2	126K22680 запросить цену →	Fuser Module (110V) (REP 10.1)
3	106R00280 запросить цену →	Toner Bottle
4	113R00022 запросить цену →	Drum Cartridge (China Mainland)
5-10		WorkCentre Pro
1	090E02550 запросить цену →	CVT Glass (REP 6.4)
2	018K01250 запросить цену →	Registration Guide
3		- Prat of Imager Assembly (REP 6.7
4	122E02580 запросить цену →	Exposure Lamp (LP2) (REP 6.2)
5	105K18490 запросить цену →	Exposure Lamp Power Supply
6		- Rear Power Supply (P/O PL 2.1 Item
7		- Front Power Supply (P/O PL 2.1
8		- Harness (P/O PL 2.1 Item 5)
9		- Harness (P/O PL 2.1 Item 3)
10		- Imager House (P/O Item 3)
11		- Scan Driver Motor (MOT2) (P/O PL
9	130E09310 запросить цену →	Scan Home Sensor (Q2)
1		- Part of ADF Module (REF: PL3.1
2	050K54810 запросить цену →	Oct Output Tray Extension (P/O Item
3		- Offset Catch Tray (Rep 6.7 PL Item)
4		- ADF Driver Cover (REP 5.2)
5	022K60222 запросить цену →	Feed Roll (REP 5.5)
6	121K33560 запросить цену →	Document Nudger Solenoid (REP
7	107E94941 запросить цену →	Document Present Sensor (REP
8	107E94941 запросить цену →	Document Pre Registration Sensor
9		- Catch Tray Extension
10	160K96430 запросить цену →	ADF Control PWB (REP 5.7)
11		- OCT Motor Bracket (MOT2) (P/O PL
12	127K30560 запросить цену →	OCT Motor (MOT2) (P/O PL 2.1
13		- Document Feeder Housing
14		- Tray Extension Kit
15	038K13220 запросить цену →	Copy Exit Guide
16	802K53830 запросить цену →	ADF Access Door (REP 5.13)
5-12		WorkCentre Pro
1		- Part of ADF Module (REF: PL 3.2
2		- Document Input Transport (P/L 3.2
3	121K25271 запросить цену →	Document Feed Clutch (REP 5.14)
4		- Copy Exit Motor Bracket (P/O PL
5	127K43940 запросить цену →	Copy/Print Exit Motor (REP 5.16)
6	001E76280 запросить цену →	Document Transport (Input Tray)
7	038K13331 запросить цену →	Document Output Guide
8		- CVT Motor Bracket (P/O PL 3.2 Item
9	127K43720 запросить цену →	CVT Motor (REP) (P/O PL 3.2 Item
10	055K34430 запросить цену →	Baffle Passive Assembly (P/O PL
11		- Paper Guide (P/O PL 3.2 Item 1)
12		- Frame Stiffener (P/O PL 3.2 Item 1)
13	130K65042 запросить цену →	Document Exit Switch (REP 5.12)
14	130E09390 запросить цену →	Registration Sensor (REP 5.9)
15	809E48730 запросить цену →	CVT Idler Spring
16		- Document Feeder Housing
17	962K16430 запросить цену →	ADF Interface Cable
18	059K34770 запросить цену →	Retard Roller (REP 5.6)
1		- Part of Control Panel Assembly
2		- Control Panel Label (P/O PL 4.1
3		- Control Panel Top Cover (P/O PL
4	604K17730 запросить цену →	Control Panel Repair Kit
5		- Print Pause Resume Button (P/O PL
6		- Stop Clear Button (P/O PL 4.1 Item
7		- Start Button (P/O PL 4.1 Item 4)
8		- Numeric Button (P/O PL 4.1 Item 4)
9		- Features Button (P/O PL 4.1 Item 4)
10		- Single /Duplex Button (P/O PL 4.1
11		- Pagination Button (P/O PL 4.1 Item
12		- Key Button (P/O PL 4.1 Item 4)
13		- Control Panel Harness (Not Spared)
14	160K96350 запросить цену →	Control Panel PWB
5-14		WorkCentre Pro

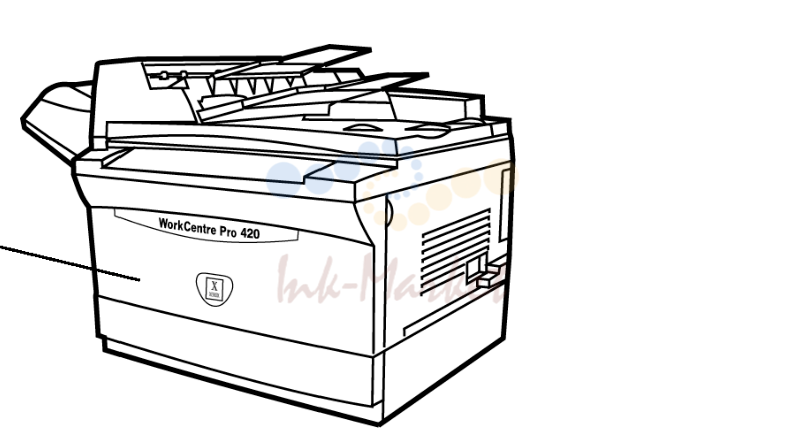

2. PL 5.1 Лоток 1/лоток 2

№	Артикул	Описание
1		- CIM Module
2	160K96420 запросить цену →	Tray 1 Control PWB
3	110K14070 запросить цену →	Harness
4	962K17460 запросить цену →	Paper Size Switch
5	127K43280 запросить цену →	CIM Motor (REP 18.15)
6		- CIM Motor Bracket
7	807E05500 запросить цену →	Gear (T51/15)
8	007E66810 запросить цену →	Gear (T40/18)
9	007E01240 запросить цену →	Gear (T37)
10	011K02940 запросить цену →	Joint Assy Drive
11	121K28300 запросить цену →	CIM Clutch (REP 8.14)
12	413W77559 запросить цену →	Bearing
13		- CIM Clutch Bracket
14	007E66820 запросить цену →	Gear (T38/26)
15		- Harness
16		- Bracket
17	120E25110 запросить цену →	No Paper Sensor Actuator
18	130E82740 запросить цену →	No Paper Sensor (REP 8.23)
19		- No Paper Sensor Bracket
20		- Harness
21	130E82740 запросить цену →	Take Away Sensor (REP 8.24)
22		- Take Away Sensor Bracket
23		- Harness
24	604K18040 запросить цену →	Left Cover Interlock Switch Kit (REP
25		- Left Cover Interlock Bracket
26		- Left Cover Interlock
27	007E60720 запросить цену →	Gear (T22)
28	413W77559 запросить цену →	Bearing
29	120E25170 запросить цену →	Take Away Sensor Actuator
30	059K34020 запросить цену →	T/A Roller
31	809E48760 запросить цену →	Spring
32	013E90840 запросить цену →	Bearing
33		- Upper Feed Chute
34	604K18010 запросить цену →	Left Cover Baffle Kit
35		- Left Cover
36	050K54370 запросить цену →	Tray
37		- Tray Outline Border
38	802E53140 запросить цену →	Right Cover (REP 14.3)
39	802E53130 запросить цену →	Rear Cover (REP 14.2)
5-16		WorkCentre Pro
1		- Tray Assembly
2	050K54370 запросить цену →	Feeder Assembly
3	054E25140 запросить цену →	Chute
4	059K21970 запросить цену →	Feed Roller Assembly (REP 8.15)
5	006K28430 запросить цену →	Shaft Assembly
6		- Bearing
7		- Roller
8		- Earth Plate
9		- Screw
10	809E33160 запросить цену →	Spring
11	031E10340 запросить цену →	Holder
12	019K97497 запросить цену →	Retard Holder Assembly (REP 8.17)
13		- Retard Housing
14	059K21960 запросить цену →	Retard Roller
15		- Shaft
16	005K06110 запросить цену →	Friction Clutch
17		- Retard Holder
18	809E49210 запросить цену →	Spring
19		- Bearing
1		- Housing
2		- Label Instruction
3		- Label Instruction (End Guide)
4	038E29640 запросить цену →	End Guide
5	038E29870 запросить цену →	Plate End Guide
6	038E24300 запросить цену →	Guide
7	809E14810 запросить цену →	Spring
8	807E05440 запросить цену →	Gear
9	007E55290 запросить цену →	Idler Gear
10	008E93921 запросить цену →	Size Cam (REP 8.16)
11		- End Guide Lock
12		- Screw
13	029E14970 запросить цену →	Pin
14		- Cover
15		- Screw
16		- Screw
17		- Cover
18	809E48590 запросить цену →	Earth Spring
19		- Latch
20	003K17710 запросить цену →	Rear Latch
21	809E32960 запросить цену →	Spring
22	003K17700 запросить цену →	Front Latch
5-18		WorkCentre Pro
1		- Bottom Flate Assembly (Upper)
2	038E29630 запросить цену →	Side Baffle (Rear)
3	038E29620 запросить цену →	Side Baffle (Front)
4		- Bottom Plate
5	807E05430 запросить цену →	Rack
6	807E05450 запросить цену →	Rack
7	007E55261 запросить цену →	Pinion
8		- Guide
9	809E34771 запросить цену →	Spring
10		- Spring Plate
11		- Cap
12	011E14240 запросить цену →	Lever
13		- Label (Max)
14		- Label (OHP Max)
15	809E38040 запросить цену →	Spring
16	809E38050 запросить цену →	Spring
17		- Label (Size)
18	809E48460 запросить цену →	Spring
19		- Latch
20		- Screw
1	125K03930 запросить цену →	Registration Assembly (REP 8.2)
2	125K03950 запросить цену →	Transfer Detack Corpotron (REP
3	604K00570 запросить цену →	Corotron Wire Kit (REP 9.3)
4		- Transfer Detack Corotron Wire (P/O
5		- Spring (P/O PL 6.1 Item) (P/O PL
6		- Transfer/Detack Corotron Support
7		- Registration Framework (P/O PL 5.1
8	604K00580 запросить цену →	Registration Roller Kit (REP 8.6)
9		- Registration Roller (P/O PL 5.1 Item
10		- Bearing (P/O PL 5.1 Item 8)
11	604K00590 запросить цену →	Registration Clutch Kit (CL1) (REP
12	604K00600 запросить цену →	Registration Sensor Kit (Q1) (REP
5-20		WorkCentre Pro

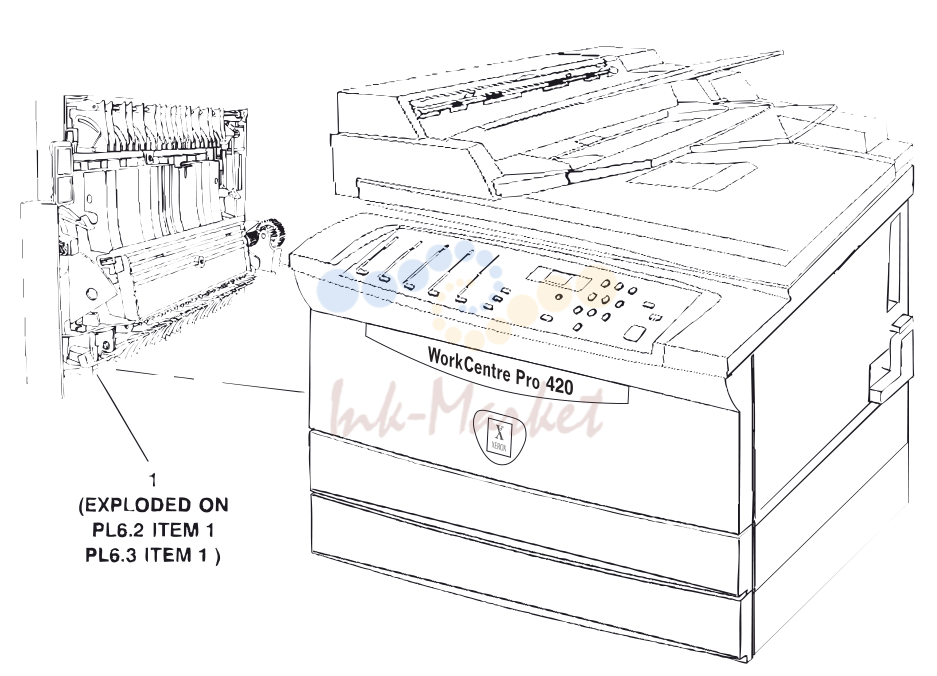

3. PL 7.1 Левая дверца

№	Артикул	Описание
1		- Part Of Door Module (REP PL 7.1
2	006K28370 запросить цену →	Driver Gate (P/O PL 7.2 Item 1)
3	121E18780 запросить цену →	Driver Gate Solenoid (P/O PL 7.2 Item
4		- 24Belt (P/O PL 7.2 Item 1)
5		- Transport Gear (P/O PL 7.2 Item 1)
6		- Exit Transport (P/O PL 7.2 Item 1)
7	130K83340 запросить цену →	Exit Sensor (Q3) (REP 8.21)
8	962K02671 запросить цену →	Exit Sensor Harness (P/O PL 7.2 Item
9		- Door Connector (P/O PL 7.2 Item 1)
10	604K04010 запросить цену →	Door Gear Kit
11		- Sector Gear Spring (P/O PL 7.2 Item
12		- Shaft (P/O PL 7.2 Item 7)
13		- Gear (18T/15T) (P/O PL 7.2 Item 7)
14		- Sector Gear (P/O PL 7.2 Item 7)
15	008E07390 запросить цену →	Cam (P/O PL 7.2 Item 7)
16		- Gears and Housing (P/O PL 7.2 Item
17	121E17524 запросить цену →	Bypass Solenoid (SOL 4) (REP 8.23)
18		- Spring
19	604K04000 запросить цену →	Door Latch Kit
20		- Door Latch (P/O PL 6.2 Item 15)
21		- Latch Shaft (P/O PL 6.2 Item 15)
22		- Door Handle (P/O PL 6.2 Item 15)
23		- Door Latch Spring (P/O PL 6.2 Item
24	604K04140 запросить цену →	Door Tether Kit
25		- Rear Tether (P/O PL 7.2 Item 20)
26		- Front Tether (P/O PL 7.2 Item 20)
27		- Hinge Lock (P/O PL 7.2 Item 1)
28		- Door (P/O PL 7.2 Item 1)
29		- Gear (T18) (P/O PL 7.2 Item 1)
30		- Bypass Retard Pad Kit (P/O PL 7.2
31	019K06310 запросить цену →	Bypass Retard Pad (REP 8.12)
32	809E49500 запросить цену →	Retard Pad Spring (P/O PL 7.2 Item 1)
33		- Spring
34		- Lower Guide
35		- Main Baffle (REP 8.22)
5-22		WorkCentre Pro
1		- Part of Door Module (REP PL 7.1
2	050K53311 запросить цену →	Side Output Tray (REP 8.7)
3		- Door (P/O PL 7.3 Item 1)
4	050K53451 запросить цену →	Bypass Tray Kit (P/O PL 7.3 Item 1)
5		- Bypass Tray (P/O PL 7.3 Item 4)
6		- Bypass Tray Extensior (P/O PL 7.3
7		- Cover (P/O PL 7.3 Item 4)
8	059K28550 запросить цену →	Bypass Feed Roller (REP 8.11)
1	802E51970 запросить цену →	Rear Cover (REP 14.2)
2		- Optics Locking Screw (Not Spared)
3	802E52200 запросить цену →	Right Cover (REP 14.3)
4	001E73111 запросить цену →	Front Door Tether
5	893E01350 запросить цену →	J1/J7 Label (English)
6	802K62460 запросить цену →	Front Door (REP 14.6)
5-24		WorkCentre Pro
1		- Print/Copier (Not Spared)
2		- Stand Installation Screw (P/O PL
3	604K04020 запросить цену →	Stand Repair Kit
4		- Locator Registration (P/O PL 7.2
5		- Magnet (P/O PL 7.2 Item 3)
6	017K00590 запросить цену →	Swivel Caster
7	017E08790 запросить цену →	Rigid Caster
8	802K39340 запросить цену →	Stand Door
9	097S02556 запросить цену →	Stand

Источник: Инк-Маркет.ру.

← Все статьи
