Xerox WorkCentre 5022/5024 — каталог запчастей со схемами

Содержание

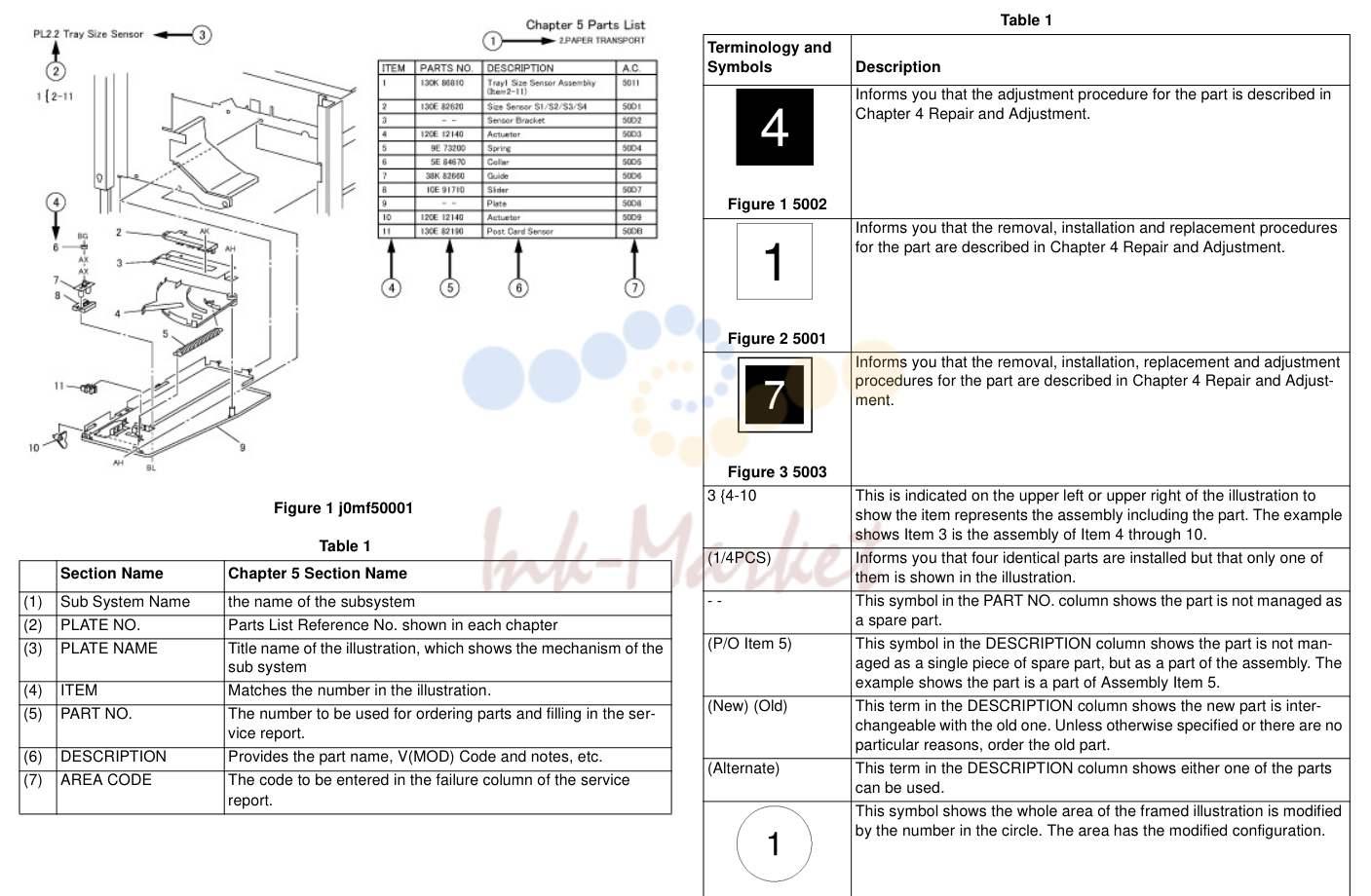

1. 1.3 Plate Composition 5.1.4 Terminology and Symbols
2. Item Part Description

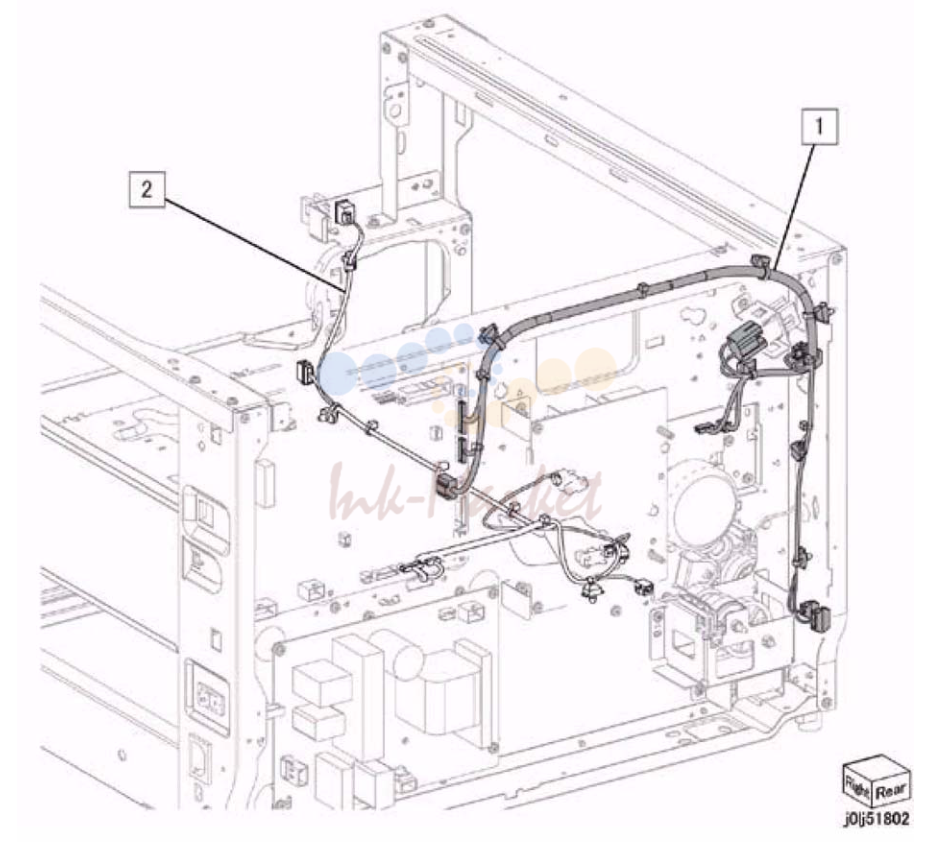

3. PL 18.2 Wire Harness

1. 1.3 Plate Composition 5.1.4 Terminology and Symbols

№	Артикул	Описание
1		- Drive Bracket
2	127K66721 запросить цену →	Carriage Motor (REP 1.4.1)
3	807E40871 запросить цену →	Helical Gear
4	807E40880 запросить цену →	Helical Gear
5	807E40890 запросить цену →	Gear Pulley
6	005E33441 запросить цену →	Flange
7	952K08120 запросить цену →	Motor Wire Harness
1		- Lens Housing
2	960K68380 запросить цену →	LED Lamp PWB (REP 1.5.1 )
3		- LED Bracket
4	117K47742	LED Cable
1	848K91750 запросить цену →	Control Panel
2		- Service Key (P/O Item 20)
3		- Up/Down Key (P/O Item 20)
4		- Sixteen Key (P/O Item 20)
5		- LED Key (P/O Item 20)
6	803E16660 запросить цену →	Start Key (P/O Item 20)
7		- Stop Key (P/O Item 20)
8		- Energy Saver Key (P/O Item 20)
9		- Reset Key (P/O Item 20)
10		- Login Key (P/O Item 20)
11		- OK Key (P/O Item 20)
12		- Right/Left Key (P/O Item 20)
13		- LCD Cover (P/O Item 20)
14		- Function Key (P/O Item 20)
15	803E17620 запросить цену →	Terminal Earth
16	960K76800 запросить цену →	UI PWB
17	123K09500 запросить цену →	LCD Display (REP 1.10.1)
18	868E94540 запросить цену →	UI Bracket
19		- UI Label
20	604K87280 запросить цену →	Console Key Kit (Item 2-14)
1		- IIT Base Frame (PL 1.9)
2	848K81890 запросить цену →	Top Cover (with Platen Glass)
3		- Data Plate
4		- IIT Front Cover
5		- CVT Plate
6	868E80610 запросить цену →	Conductor
7	848E93840 запросить цену →	Clip Cover
8	848K76930 запросить цену →	One Touch Panel (Option)
9	848K91750 запросить цену →	Control Panel (PL 1.6)
1		- Carriage Drive and Motor (PL 1.4)
2		- Pulley Assembly (Item 3-5)
3	049K17900 запросить цену →	Pulley Bracket
4	020E49550 запросить цену →	Pulley
5	005E33441 запросить цену →	Flange
6	023E27860 запросить цену →	IIT Carriage Belt (REP 1.3.2)
7		- Shaft
8	809E58300 запросить цену →	Spring
9		- IIT Base Frame
10	848K81862 запросить цену →	IIT Carriage (PL 1.5) (REP 1.3.1)
11	117K47330 запросить цену →	CCD Cable
12	952K11130 запросить цену →	Sensor Wire Harness
13	930W00123 запросить цену →	IIT Registration Sensor,Platen
14	117K47880 запросить цену →	UI Cable
17		- Harness Guide
18	130K79500 запросить цену →	APS Sensor
19	120K92900 запросить цену →	Actuator Assembly (Item 20-22)
20		- Actuator (P/O Item 19)
21		- Actuator Support (P/O Item 19)
22		- Spring (P/O Item 19)

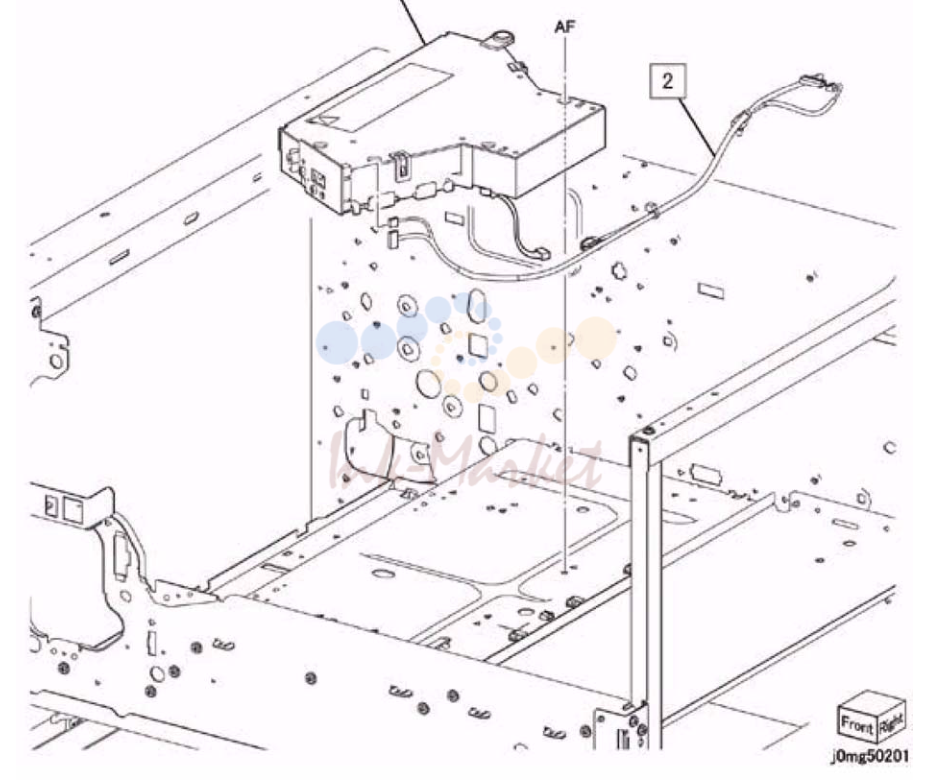

2. Item Part Description

№	Артикул	Альт. артикул	Описание
1	127K66290 запросить цену →		Main Drive Motor (REP 3.1.1)
2	007K98390 запросить цену →		Main Drive Housing (PL 3.2) (REP
3	049K17710 запросить цену →		Stud Bracket
4	807E39260 запросить цену →		Helical Gear
1	005K83930		Drum Coupling and Gear Assembly
2	807E39180 запросить цену →		Helical Gear (76/33T)
3	807E39200 ✓ в наличии		Helical Gear (63/18T)
4	807E39230 запросить цену →		Helical Gear (25T)
5	807E39250 запросить цену →		Helical Gear (63T)
6	807E39220 запросить цену →		Helical Gear (36T)
7	807E39210 запросить цену →		Helical Gear (45T)
8	807E39240 запросить цену →		Helical Gear (43T)
9	807E39580 запросить цену →		Helical Gear (44/27T)
10	848K67531 запросить цену →		Main Drive Housing (Item 11-16)
11			- Main Drive Housing (P/O Item 10)
12	848E84830 запросить цену →		Conductor Cover
13	130E16130 запросить цену →		BCR Conductor
14	130E16140 запросить цену →		Deve. Conductor
15	130E16150 запросить цену →		BTR Conductor
16	130E16160 запросить цену →		HV Conductor
1	054E50272 запросить цену →		NOHAD Duct
2	127E86170 запросить цену →		NOHAD Fan (REP 4.1.1)
3			- Fusing Unit Plate
4			- Laser Housing
1	054K48391 запросить цену →		BTR Chute (Item 2-8)
2			- BTR Chute (P/O Item 1)
3			- DTS Eliminator (P/O Item 1)
4	809E99862 запросить цену →		BTR Spring (Rear)
5	809E99871 запросить цену →		BTR Spring (Front)
6			- Float Spring (P/O Item 1)
7			- DTS Conductor (P/O Item 1)
8			- Film Chute (P/O Item 1)
9	059K79560		BTR Roll Assembly (REP 6.1.1)
10			- BTR Roll
11			- BTR Bearing (Rear)
12			- BTR Bearing (Front)
13			- BTR Lever
1			- Fusing Unit Stud Plate
2			- Adjust Plate
3			- Stud Screw
4			- Fusing Unit Rear Bracket
5	126K30556 запросить цену →	220V-Fusing	Unit (REP 7.1.1)
6	848E83411 запросить цену →		Connector Cover
7	952K01221 запросить цену →	220V-Fusing	Unit Wire Harness
1	013R00670 ✓ в наличии		Drum Cartridge (REP 8.1.1)
2			- Connector Cover
3	006R01573 ✓ в наличии		Toner Cartridge
1	007K18750 запросить цену →		Dispense Drive (PL 8.3) (REP
2	032K08100 запросить цену →		Drum Cartridge Guide
3	094K93270 запросить цену →		Cartridge Guide (Item 4-7) (REP
4	032K08082 запросить цену →		Cartridge Guide
5	032E35503 запросить цену →		Shutter Guide
6	055E58451 запросить цену →		Dispenser Shutter
7			- Guide Seal (P/O Item 3)
8	127K66870 запросить цену →		Toner Dispense Motor
9	807E39410 запросить цену →		Gear (21/21T)
10			- Clamp
1			- Dispense Drive Housing
2	005E25160 запросить цену →		Dispenser Coupling
3			- Gear (45T)
4			- Gear (55/19T)
5	807E31531 запросить цену →		Gear (54T)
6			- Gear (47/17T)
7			- Gear (45T)
8			- Gear (96/20T)
9	809E79130 запросить цену →		Spring
1	050K70180 запросить цену →		Tray 1 (PL 9.3) (REP 9.1.2)
2	848K85390 запросить цену →		Tray 1 No Paper Sensor
3			- Drive Bracket
4	013E41230 запросить цену →		Bearing
5	054K48460 запросить цену →		L/H Chute
6	005K83551 запросить цену →		Tray 1 Coupling and Gear
7	006K89940 запросить цену →		Shaft and Gear
8	121K52340 запросить цену →		Tray 1 Feed Clutch (REP 9.1.1)
9	807E40920 запросить цену →		Helical Gear (28T)
10	032E40350 запросить цену →		Harness Guide
11	014E45350 запросить цену →		Spacer
13			- Tray Support Bracket
14			- Instruction Label
15			- Label (No.1)
16	003E60952 запросить цену →		Tray Front Stopper
17	110K11680		Tray 1 Size Sensor (REP 9.1.3)
18	604K90800 запросить цену →		Tray Label Kit (Item 14-15)
1			- Tray Housing
2	848E84353 запросить цену →		Tray Cover
3	815K09820 запросить цену →		Bottom Plate
4	029E32810 запросить цену →		Pivot
5	807E41440 запросить цену →		Pinion Gear
6	038K21332 запросить цену →		Side Front Guide
7	038K21980 запросить цену →		Side Rear Guide
8	038K21640 запросить цену →		End Guide Assembly (Item 27,28)
9	809E54160 запросить цену →		Spring
10	003E60941 запросить цену →		Stopper
11	809E54170 запросить цену →		Spring
12	059K33051 запросить цену →		Tray 1Feed Roll and Shaft (Item
13			- Shaft (P/O Item 12)
14	059K32773 ✓ в наличии		Tray 1Feed Roll (REP 9.2.1)
15	013E25881 запросить цену →		Bearing
16	006E79021 запросить цену →		Retard Shaft
17	019K09420 ✓ в наличии		Tray 1Retard Pad (REP 9.2.1)
18	809E27650 запросить цену →		Spring
19			- Paper Guide
20	803E15701 запросить цену →		Stopper
21	848E85990 запросить цену →		Inner Cover
22			- Bearing Cover
23	120E23764 запросить цену →		End Guide Actuator
24	120K92011 запросить цену →		Side Actuator
25	802E62310 запросить цену →		Actuator Cover
26	012E11810 запросить цену →		End Link
27	038E27124 запросить цену →		End Guide
28	809E47091 запросить цену →		Spring
1	050K64424 запросить цену →		Tray 2 (PL 10.2)
2			- Label (No.2) (P/O Item14)
3	110K11680		Tray 2 Paper Size Switch
4	014E51110 запросить цену →		Tray Spacer
5	003E61510 запросить цену →		Tray Stopper
6	059K79621 запросить цену →		Tray 2 Feeder (PL 10.3) (REP
7	054K27520 запросить цену →		Feed Out Chute
8			- Label (Instruction) (P/O Item14)
9	014E59990 запросить цену →		Slide Lock
10	826E07210 запросить цену →		Docking Screw
11			- Cover
12			- Holder
13			- Feeder Connector Cover
14	604K90810 запросить цену →		Tray 2,3,4 Label Kit
1			- Tray 2 (Item 3,5-26)
2	802E85381 запросить цену →		Tray Cover
3			- Front Side Guide (P/O Item 7)
4			- Label (Max) (P/O PL 11.1.17)
5	849E06322 запросить цену →		Bottom Plate
6	019K07150 запросить цену →		Bottom Pad
7	038K87114 запросить цену →		Front Side Guide Assembly (Item 3,
8	019E71680 запросить цену →		Tray Pad
9	038E26550 запросить цену →		Rear Side Guide
10	120E22040 запросить цену →		Side Guide Actuator
11	120E22081 запросить цену →		Guide Actuator
12	809E41880 запросить цену →		Spring
13	807E13521 запросить цену →		Pinion Gear
14	038E26533 запросить цену →		End Guide
15	809E47091 запросить цену →		Spring
16	120E22051 запросить цену →		End Guide Actuator
17	012E11090 запросить цену →		Link
18			- Coupling Gear (13T) (P/O Item 27)
19			- Gear (13T/60T) (P/O Item 27)
20			- Sector Gear (P/O Item 27)
21			- Bracket
22			- Lift Up Shaft
23			- Stopper
24			- Seal
25			- Tray
26			- Slide Lock (P/O Item 7)
27	604K20541 запросить цену →		Tray Gear Kit
1			- Upper Frame
2	127K38171 запросить цену →		Tray 2 Feed/Lift Up Motor
3			- Bracket
4	014E44770 запросить цену →		Spacer
5	807E00390 запросить цену →		Gear (31T)
6	809E50531 запросить цену →		Spring
7	005K83081 запросить цену →		Oneway Clutch
8	007K85730 запросить цену →		Oneway Gear
9	807E00800 запросить цену →		Gear (13T)
10	013E26530 запросить цену →		Bearing
11			- Shaft
12	054E23461 запросить цену →		Front Chute
13	120E22481 запросить цену →		Actuator
14	930W00123 запросить цену →		Tray 2 Nudger Level Sensor, Tray
16	962K19692 запросить цену →		Wire Harness
17			- Gear (28T/21T)
18	007E78900 запросить цену →		Gear (29T)
19	809E51070 запросить цену →		Spring
20			- Tray 2 Feed Roll (P/O Item 44)
21	005K05890 запросить цену →		Oneway Clutch
22	005K06760 запросить цену →		Oneway Gear (22T)
23			- Shaft
24	054E23170 запросить цену →		Chute
25	809E42531 запросить цену →		Spring
26	005K81880 запросить цену →		Friction Clutch
27			- Support Assembly
28			- Tray 2 Retard Roll (P/O Item 44)
29	014E45030 запросить цену →		Spacer
30	007E79380 запросить цену →		Gear (33T)
31			- Support Assembly
32			- Tray 2 Nudger Roll (P/O Item 44)
33	807E00070 запросить цену →		Gear (25T)
34	413W11660 запросить цену →		Bearing
35	807E00410 запросить цену →		Gear (34T)
36	011E14771 запросить цену →		Lever
37	013E92890 запросить цену →		Bearing
38	028E94160 запросить цену →		Washer
39			- Lower Frame
40	019E56680 запросить цену →		Holder
41	809E51080 запросить цену →		Spring
42			- Rail
43			- Screw
44	604K75331 запросить цену →		Feed Roll Kit
1	802K57026 запросить цену →		Left Cover Assembly (Item 2-12)
2	003E59630 запросить цену →		Latch
3	003E59640 запросить цену →		Hook
4	011E14481 запросить цену →		Handle
5			- Left Cover (P/O Item 1)
6	054E23421 запросить цену →		Chute
7	120E22240 запросить цену →		Actuator
8	809E54501 запросить цену →		Spring
9			- Shaft (P/O Item 1)
10	809E54590 запросить цену →		Spring
11	013E26100 запросить цену →		Bearing
12	059E99241 запросить цену →		Pinch Roll
13	110E12220 запросить цену →		STM Left Cover Switch
14	030K75511 запросить цену →		Bracket Assembly
1			- Chute
2	802E54672 запросить цену →		Cover
3	130K64121 запросить цену →		Feed Out Sensor
4	952K08150 запросить цену →		Wire Harness
5	059K26251 запросить цену →		Takeaway Roll
6	413W11860 запросить цену →		Bearing
1	960K68560 запросить цену →		STM PWB (REP 10.6.1)
2	121K31530 запросить цену →		STM Takeaway Roll Clutch
3			- Bracket
4	006E78490 запросить цену →		Shaft
5	413W77359 запросить цену →		Bearing
6	007E78260 запросить цену →		Gear (38T)
7	007K19210 запросить цену →		STM Takeaway Motor (REP 10.6.2)
8	007E79830 запросить цену →		Gear (94T)
9	007E79840 запросить цену →		Gear (33T/60T)
10	007E79850 запросить цену →		Gear (60T)
11	952K08490 запросить цену →		Wire Harness
12			- Gasket
13	413W11860 запросить цену →		Bearing
14	252W29450 запросить цену →		Nylon Washer
1	802E54731 запросить цену →		Top Cover
2	802E86971 запросить цену →		Left Cover
3	802E56601 запросить цену →		Rear Cover
4			- Foot
5			- Foot (Rear Left)
6			- Cover
7	849E34880 запросить цену →		Docking Bracket
8	826E07210 запросить цену →		Docking Screw
9	032E38920 запросить цену →		Cap
1	050K64424 запросить цену →		Tray 3/4 (PL 11.2)
2			- Label (No.3), Label (No.4) (P/O
3	110K11680		Tray 3/4 Paper Size Switch
4	014E51110 запросить цену →		Tray Spacer
5	003E61510 запросить цену →		Tray Stopper
6	059K79621 запросить цену →		Tray 3 Feeder (PL 11.3) (REP
8	054E22622 запросить цену →		Feed Out Chute
9	802E54672 запросить цену →		Sensor Cover
10			- Cover
11	014E59990 запросить цену →		Slide Lock
12			- Label (instruction) (P/O Item 17)
13			- Holder
14			- Feeder Connector Cover
15			- Feeder Connector Cover
16	054K27520 запросить цену →		Feed Out Chute
17	604K90810 запросить цену →		Tray Label Kit
1			- Tray 3/4 (Item 3,5-26)
2	802E54721 запросить цену →		Tray Cover
3			- Front Side Guide (P/O Item 7)
4			- Label (Max) (P/O PL 11.1.17)
5	849E06322 запросить цену →		Bottom Plate
6	019K07150 запросить цену →		Bottom Pad
7	038K87114 запросить цену →		Front Side Guide Assembly (Item 3,
8	019E71680 запросить цену →		Tray Pad
9	038E26550 запросить цену →		Rear Side Guide
10	120E22040 запросить цену →		Side Guide Actuator
11	120E22081 запросить цену →		Guide Actuator
12	809E41880 запросить цену →		Spring
13	807E13521 запросить цену →		Pinion Gear
14	038E26533 запросить цену →		End Guide
15	809E47091 запросить цену →		Spring
16	120E22051 запросить цену →		End Guide Actuator
17	012E11090 запросить цену →		Link
18			- Coupling Gear (13T) (P/O Item 27)
19			- Gear (13T/60T) (P/O Item 27) )
20			- Sector Gear (60T) (P/O Item 27)
21			- Bracket
22			- Lift Up Shaft
23			- Stopper
24			- Seal
25			- Tray (P/O Item 1)
26			- Slide Lock (P/O Item 7)
27	604K20541 запросить цену →		Gear Kit
1			- Upper Frame
2	127K38171 запросить цену →		Tray 3/4 Feed/Lift Up Motor
3			- Bracket
4	014E44770 запросить цену →		Spacer
5	807E00390 запросить цену →		Gear (31T)
6	809E50531 запросить цену →		Spring
7	005K83081 запросить цену →		One Way Clutch
8	007K85730 запросить цену →		One Way Gear
9	807E00800 запросить цену →		Gear (13T)
10	013E26530 запросить цену →		Bearing
11			- Shaft
12	054E23461 запросить цену →		Front Chute
13	120E22481 запросить цену →		Actuator
14	930W00123 запросить цену →		Tray 3/4 Nudger Level Sensor, Tray 3/4
16	962K19692 запросить цену →		Wire Harness
17			- Gear (32T/15T)
18	007E78900 запросить цену →		Gear (29T)
19	809E51070 запросить цену →		Spring
20			- Tray 3 Feed Roll (REP 11.3.1), Tray
21	005K05890 запросить цену →		One Way Clutch
22	005K06760 запросить цену →		One Way Gear (22T)
23			- Shaft
24	054E23170 запросить цену →		Chute
25	809E42531 запросить цену →		Spring
26	005K07010 запросить цену →		Friction Clutch
27			- Support Assembly
28			- Tray 3 Retard Roll (REP 11.3.1), Tray
29	014E45030 запросить цену →		Spacer
30	007E79380 запросить цену →		Gear (33T)
31			- Support Assembly
32			- Tray 3 Nudger Roll (REP 11.3.1), Tray
33	807E00070 запросить цену →		Gear (25T)
34	413W11660 запросить цену →		Bearing
35	807E00410 запросить цену →		Gear (34T)
36	011E14771 запросить цену →		Lever
37	013E92890 запросить цену →		Bearing
38	028E94160 запросить цену →		Washer
39			- Lower Frame
40	019E56680 запросить цену →		Holder
41	809E51080 запросить цену →		Spring
42			- Rail
43			- Screw
44	604K75331 запросить цену →		Feed Roll Kit
1	802K70856 запросить цену →		Left Cover Assembly (Item 2-13)
2	003E59630 запросить цену →		Latch
3	003E59640 запросить цену →		Hook
4	011E14481 запросить цену →		Handle
5			- Left Cover (P/O Item 1)
6	054E23421 запросить цену →		Chute
7			- Actuator (P/O Item 1)
8	809E54501 запросить цену →		Spring
9			- Bracket (P/O Item 1)
10			- Spring (P/O Item 1)
11			- Bearing (P/O Item 1)
12			- Bearing (P/O Item 1)
13	059E98190 запросить цену →		Pinch Roll
14	830E45710 запросить цену →		Support
15	110E12220 запросить цену →		2 Tray Module Left Cover Switch
16	030K75511 запросить цену →		Bracket Assembly
17			- Bracket
18			- Cover-FDR
19			- Cover-FDR 2T
1			- Chute
2	802E54672 запросить цену →		Cover
3	130K64121 запросить цену →		Tray 3 Feed Out Sensor
4	952K08150 запросить цену →		Wire Harness
5			- Chute
6	130K64471 запросить цену →		Tray 4 Feed Out Sensor
7	962K18900 запросить цену →		Wire Harness
8	059K26251 запросить цену →		Takeaway Roll Assembly
9	013E84520 запросить цену →		Bearing
10			- Clamp
1	960K64673 запросить цену →		2 Tray Module PWB (REP 11.6.1)
2	121K31530 запросить цену →		2 Tray Module Takeaway Roll
3			- Bracket
4	006E78490 запросить цену →		Shaft
5	413W11860 запросить цену →		Bearing
6	007E78260 запросить цену →		Gear (38T)
7	007K18170 запросить цену →		2 Tray Module Takeaway Motor
8	007E78220 запросить цену →		Gear (22T/40T)
9	007E78250 запросить цену →		Gear (126T)
10	007E78240 запросить цену →		Gear (60T)
11	007E78230 запросить цену →		Gear (37T)
12	007E78420 запросить цену →		Gear (32T)
13	962K19435 запросить цену →		Wire Harness
14			- Gasket
15	413W77359 запросить цену →		Bearing
1	802E54731 запросить цену →		Top Cover
2			- Front Lower Cover
3	802E54750 запросить цену →		Right Upper Cover
4	802E54762 запросить цену →		Left Upper Cover
5	802E54771 запросить цену →		Rear Upper Cover
6	017K93121 запросить цену →		Caster
7	017K93132 запросить цену →		Caster (Stopper)
8			- Foot
9			- Cover
10			- Right Lower Cover
11			- Left Lower Cover
12			- Rear Lower Cover
1			- Clamp
2	059K81900 запросить цену →		MSI (PL 13.2) (REP 13.1.1)
3			- Instruction Label (P/O Item 6)
4			- Size Label (P/O Item 6)
5			- Max Label (P/O Item 6)
6	604K80730 запросить цену →		MSI Label Kit (Item3-5)
1	059K81950 запросить цену →		MSI Lower Feeder (PL 13.3)
2	050K71130 запросить цену →		MSI Tray
3	801E28470 запросить цену →		MSI Top Cover
4	803E17021 запросить цену →		Paper Stopper
5	120E34130 запросить цену →		No Paper Actuator
6	899E01350 запросить цену →		Spring
7	848E87781 запросить цену →		Gear Cover
8			- MSI Feeder Kit (Item 1,3-7)
9	803E17031 запросить цену →		Paper Stopper Lock
10			- Label (Barcode)
1			- MSI Lower Frame
2	019E85410 запросить цену →		Nudger Holder
3	022K77450 ✓ в наличии		MSI Feed Roll (REP 13.3.1)
4	022K78481 ✓ в наличии		MSI Nudger Roll (REP 13.3.1)
5	007K18660 запросить цену →		Oneway Clutch Gear (30T)
6	807E39610 запросить цену →		Gear (33T)
7	807E39600 запросить цену →		Gear (46T)
8	806E37300 запросить цену →		Shaft
9	803E17031 запросить цену →		Stopper Paper Lock
10			- Shaft
11	005K83510 запросить цену →		Friction Clutch
12	005K83520 запросить цену →		Oneway Clutch
13	121K52220 запросить цену →		MSI Feed Clutch
14	807E39620 запросить цену →		Gear (18T)
15	413W11660 запросить цену →		Bearing
16			- KL-Clip
17	019E84010 запросить цену →		Bottom Pad
18	019K12820 ✓ в наличии		MSI Retard Pad (REP 13.3.2)
19	899E01340 запросить цену →		Spring
20	930W00123 запросить цену →		MSI No Paper Sensor
21	962K68852 запросить цену →		MSI Wire Harness
22	848E85862 запросить цену →		Connector Cover
23	848E85940 запросить цену →		MSI Lower Cover
24	815E77090 запросить цену →		Ground Plate
1	110E94770 запросить цену →		L/H Cover Interlock Switch
2	868E77060 запросить цену →		Switch Bracket
3	032E40060 запросить цену →		Latch Guide
4			- Front Hinge
5			- Rear Hinge
6	848E83270 запросить цену →		Hinge Front Cover
7	848E83290 запросить цену →		Hinge Rear Cover
8	848K68301 запросить цену →		Duplex L/H Cover (PL 14.3, PL
1			- L/H Cover
2	054E50031 запросить цену →		Duplex In Chute
3	054K48501 запросить цену →		Registration Pinch Chute Assembly
4	062E16500 запросить цену →		Conductor
5	054E49741 запросить цену →		L/H Cover Lower Chute
6	868E78150 запросить цену →		Front Latch Support
7	011E26670 запросить цену →		Front Latch Lever
8	011E26691 запросить цену →		Rear Latch Lever
9	815E75070 запросить цену →		Latch Plate
10	809E99540 запросить цену →		Spring
11	868E77081 запросить цену →		L/H Cover Support
12	898E45921 запросить цену →		Caution Label
13			- Registration Pinch Chute (P/O Item
14			- Pinch Roller (P/O Item 3)
15			- Shaft (P/O Item 3)
16			- Spring (P/O Item 3)
17			- Spring Holder (P/O Item 3)
18			- Paper Guide (P/O Item 3)
1	054E49711 запросить цену →		L/H Cover Upper Chute
2			- L/H Cover Upper Lower Chute
3	038E27201 запросить цену →		Paper Guide
4			- Duplex Inner Chute
5	059K74950 запросить цену →		Duplex Roll
6	059K74960 запросить цену →		Duplex Roll
7	059E04010 запросить цену →		Pinch Roll
8	809E75530 запросить цену →		Spring
9	013E40060 запросить цену →		Bearing
10			- Gear Bracket
11	020E45140 запросить цену →		Pulley
12	121K52130 запросить цену →		Duplex Clutch
13	807E40930 запросить цену →		Helical Gear
14			- Duplex Clutch Shaft
15	023E27800 запросить цену →		Belt
16	807E39430 запросить цену →		Swing Helical Gear (27T)
17	868E77401 запросить цену →		Swing Bracket
18	806E37111 запросить цену →		Swing Shaft
19	809E99740 запросить цену →		Spring
20			- Helical Gear (24T)
21			- Helical Gear (19T)
22			- Helical Gear (17T)
23			- Helical Gear (28T)
24	413W11460 запросить цену →		Bearing
1	059K74901 запросить цену →		Registration Chute (Item 2-8,14)
2			- Registration Chute (P/O Item 1)
3	120E34050 запросить цену →		Actuator
4	059E98590		Idler Roll
5	809E99570 запросить цену →		Spring
6			- Paper Guide (P/O Item 1)
7	930W00123 запросить цену →		Registration Sensor
8			- Film Chute (P/O Item 1)
9	059K74891 запросить цену →		Registration Roll (REP 15.1.2)
10	013E40990 запросить цену →		Bearing
11	121K52340 запросить цену →		Registration Clutch
12	807E40940 запросить цену →		Helical Gear
13	032E41320 запросить цену →		Harness Guide
14			- Paper Guide C (P/O Item 1)
1	848K68381 запросить цену →		Exit Cover (REP 17.1.1)
2	059K74910 запросить цену →		Exit Roll (REP 17.1.2)
3	413W14460 запросить цену →		Bearing (d:4mm)
4	413W11660 запросить цену →		Bearing (d:6mm)
5	807E39150 запросить цену →		Helical Gear
9	127K66210 запросить цену →		Inverter Motor
10			- Bind Head Screw
11	952K01160 запросить цену →		Motor Wire Harness

3. PL 18.2 Wire Harness

Каталог очень большой — показана первая часть. Полная версия доступна в интерактивном каталоге.

Источник: Инк.Маркет

← Все статьи

Чтобы наш сайт работал лучше мы используем cookie и рекомендательные технологии. Продолжая работу с сайтом, Вы разрешаете использование cookie. Вы всегда можете отключить файлы cookie в настройках Вашего браузера.

№	Артикул	Альт. артикул	Описание
1	913W02321 запросить цену →		AC Inlet
2	910W00703 запросить цену →		Main Power Switch
3	105E21351 запросить цену →		HVPS (REP 18.1.2)
4			- HVPS Bracket
5	952K01141 запросить цену →		HVPS Wire Harness
6	952K01190 запросить цену →		LVPS Wire Harness (Signal)
7	952K10740 запросить цену →		LVPS Wire Harness (Power)
8	120E34060 запросить цену →		PWB Support
9	960K76830 запросить цену →		ESS/MCU PWB Assembly (Item
10	105E20482 запросить цену →	220V-LVPS	(REP 18.1.3)
11	117K47570 запросить цену →		220V Inlet Wire Harness (HOT)
12	117K47580 запросить цену →		220V Inlet Wire Harness (NUT)
13	117K47611 запросить цену →		220V Ground Wire
14	952K01230 запросить цену →		220V Power Switch Wire Harness
15			- Screw
16			- 220V Power Cord, 120V Power
17			- Stopper Bracket
18			- Thumbscrew
19			- USB Cable
20	960K77160 запросить цену →		Net I/F PWB (REP 18.3.1)
21			- IIT Cable Spacer
22			- Bracket
23			- ESS/MCU PWB (P/O Item 9)
24			- EEP ROM (P/O Item 9)
1	848E95640 запросить цену →		Fax Box Cover
2			- Fax Box Assembly (PL 18.5)
3	952K08170 запросить цену →		Wire Harness (Fax Box)
4			- STM Connector Cover
1	960K76940 запросить цену →		Fax PWB
2			- Fax Top Cover
3			- Fax Bottom
4			- Clamp
5			- Screw
6	130K78820 запросить цену →		Speaker
7			- Label
8			- Label
9	117K47650 запросить цену →		USB Cable
1	848K68291 запросить цену →		Top Cover (Item 2,3) (REP 19.1.2)
2			- Top Cover (P/O Item 1)
3	054E50280 запросить цену →		Duct
4			- Front Cover (P/O Item 15) (REP
5	848E84571 запросить цену →		Fusing Unit Cover
6	848E84614 запросить цену →		Right Cover
7			- Logo Plate (P/O Item 15)
8			- Switch Cover
9			- CRU Instruction (P/O Item 15)
10			- Label
11			- Label
12	604K90820 запросить цену →		Name Plate Kit
13			- Energy Label (P/O Item 15)
14	110E94770 запросить цену →		Front Cover Switch
15	848K76560 запросить цену →		Front Cover Kit (Item 4,7,9,13)
1			- Rear Cover (REP 19.4.1)
2	848E84631 запросить цену →		Rear Lower Cover
3			- STM Connector Cover
4	848E87322 запросить цену →		Left Rear Cover
5	868E69740 запросить цену →		Bracket
6			- Blind Cover
7			- Data Plate
8			- Thumbscrew
9			- STM Caution Label
1	004K03410 запросить цену →		DADF Platen Cushion (REP 56.1.2)
2	059K75714 запросить цену →		DADF (PL 56.2) (REP 56.1.1)
3			- Label
4			- Label
1			- DADF Base Frame (PL 56.3)
2	059K75733 запросить цену →		DADF Feeder Assembly (REP
3	848E86411 запросить цену →		DADF Rear Cover (REP 56.2.2)
4	848E86430 запросить цену →		DADF Front Cover (REP 56.2.1)
5	848E86450 запросить цену →		Registration Pinch Cover
6	803E13310 запросить цену →		Tray Stopper
7	068K67551 запросить цену →		Hinge Bracket (Front)
8	049K17810 запросить цену →		Hinge Bracket (Rear)
9	059K75752 запросить цену →		Upper Feeder (PL 56.4) (REP
10			- Clamp
11	120E34270 запросить цену →		Actuator
12	809E50792 запросить цену →		Spring
13	930W00121 запросить цену →		DADF Open Sensor
14			- Data Plate
15			- Clamp
16	960K62447 запросить цену →		DADF PWB (REP 56.2.3)
17	952K08471 запросить цену →		DADF I/F Wire Harness
1			- DADF Base Frame
2	036K92141 запросить цену →		Left Counter Balance (REP 56.3.1)
3	036K92130 запросить цену →		Right Counter Balance (REP
4	809E86290 запросить цену →		CVT Spring
5			- CVT Chute
6	803E13340 запросить цену →		CVT Stopper
7	059E98711 запросить цену →		Registration Pinch Roll (Short)
8	059E98701 запросить цену →		Registration Pinch Roll (Long)
9			- Gate Pad
11	035K85290 запросить цену →		Seal (Chute 2)
12	035K85320 запросить цену →		Seal (Chute 3)
13	035K85330 запросить цену →		Seal (Chute 4)
14	035K85341 запросить цену →		Seal (Chute 5)
15	035K85380 запросить цену →		Seal (B1)
16	035K85390 запросить цену →		Seal (B2)
17	035K85400 запросить цену →		Seal (B3)
18			- Shaft
19	899E01591 запросить цену →		Spring (Hook:C,O)
20	899E01911 запросить цену →		Spring (Hook:C,C)
1	054E50182 запросить цену →		Upper Feeder Chute
2	059K75770 запросить цену →		Feed Roll Nudger Roll Assembly
3			- Upper Feeder Cover
4	059K75760 запросить цену →		Takeaway Pinch Roll Assembly
5			- Bracket
6	897E24001 запросить цену →		Jam Label
7	815E76300 запросить цену →		Ground Plate
8	899E01531 запросить цену →		Spring
9	011K04260 запросить цену →		Handle Lever
10	120E34244 запросить цену →		Actuator (Document Set)
11	120E34250 запросить цену →		Stopper Actuator
12	899E01541 запросить цену →		Spring
13	012E18310 запросить цену →		Set Link
14	413W85459 запросить цену →		Bearing
15	899E01551 запросить цену →		Spring
16			- Shaft (P/O Item 4)
17			- Pinch Roll (P/O Item 4)
18			- Pinch Roll (P/O Item 4)
1			- Housing
2			- Pulley (Feed)
3			- Pulley (Nudger)
4	423W05354 запросить цену →		Belt
5			- Shaft (Feed)
6			- Shaft (Nudger)
7			- DADF Feed Roll (P/O Item 14)
8			- DADF Nudger Roll (P/O Item 14)
9	413W85459 запросить цену →		Bearing
10	807E40760 запросить цену →		Helical Gear
11			- Brake
12			- Brake Holder
13			- Housing
14	604K80750		DADF Feed/Nudger Roll Kit (Item
1	032E40210 запросить цену →		Harness Guide (REP 56.6.1)
2	110K17140 запросить цену →		DADF Feeder Cover Interlock
3	127K66690 запросить цену →		DADF Feed Motor (REP 56.6.2)
4	930W00121 запросить цену →		DADF Document Set Sensor
5	952K08460 запросить цену →		Wire Harness (Sensor)
6	952K08440 запросить цену →		Wire Harness (Motor/Clutch)
7	117K38961 запросить цену →		Ground Wire
8			- Bracket (P/O Item 2)
9			- Spring (P/O Item 2)
10			- DADF Feeder Cover Interlock
11			- Wire Harness (P/O Item 2)
1	012E18260 запросить цену →		Release Link
2	013E41200 запросить цену →		Set Bearing
3	012E18270 запросить цену →		Exit Link
4	020E46551 запросить цену →		Pulley
5	121K52310 запросить цену →		DADF Feed Clutch, DADF
7			- Roll
8
