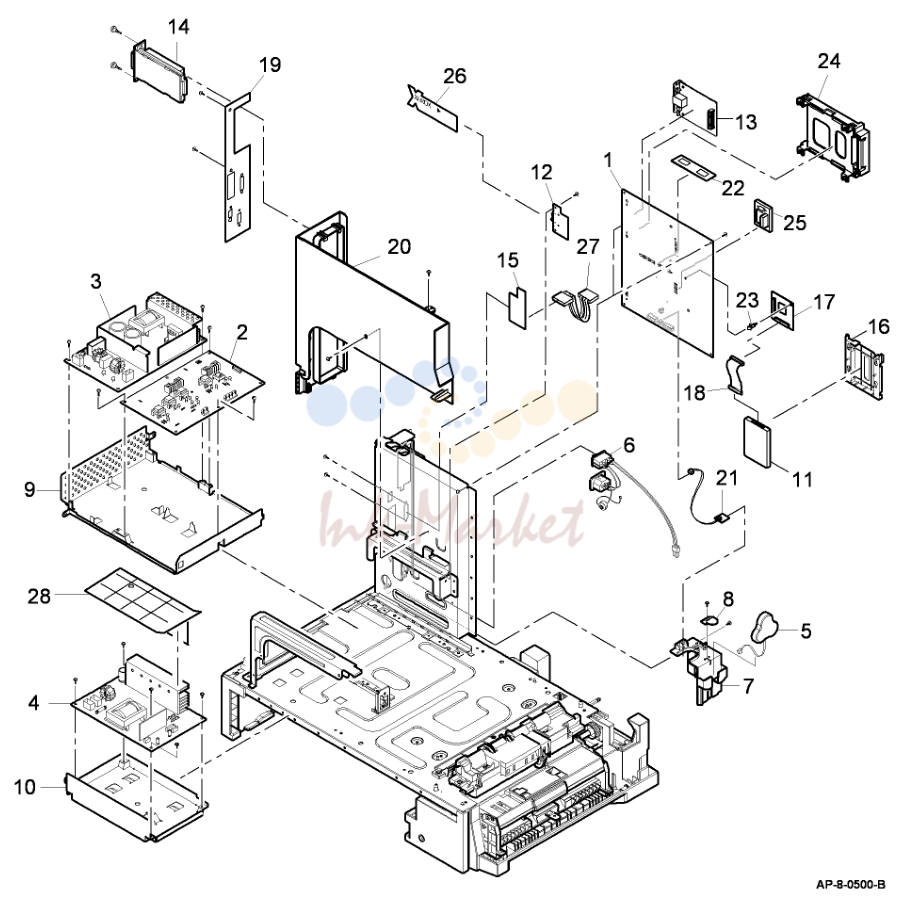

1 140N63141 запросить цену → Main PWB (REP 1.2) 2 105N02092 запросить цену → HVPS (REP 1.1) 3 105N02091 запросить цену → Power supply unit (1) 220V (XE) 4 112N00221 запросить цену → Power supply unit (2) (XE) (REP 5 105N02093 запросить цену → Battery 6 152N11705 запросить цену → Main power socket 7 - Cover (Not Spared) 8 - Battery retainer (Not Spared) 9 - Support cage (Not Spared) 10 - Support cage (Not Spared) 11 005N01086 запросить цену → HDD 12 101N01387 запросить цену → SIM PWB 13 101N01388 запросить цену → NIC PWB 14 - FAX module (REF: PL 20.10 Item 15 - Foreign device interface PWB (P/O 16 - HDD cover (Not Spared) 17 140N63205 запросить цену → HDD PWB 18 152N11731 запросить цену → HDD harness 19 - Infill cover (REF: PL 28.10 Item 5) 20 - Rear exit cover (REF: PL 28.10 21 140N62870 запросить цену → Ambient temperature sensor 22 144N00138 запросить цену → Memory DIMM (128Mb) 23 - Stand off (Not Spared) 24 019N00909 запросить цену → FAX holder 25 - MSOK (Not Spared) 26 - PEK/FEK (Not Spared) 27 - Foreign device interface harness 28 - Power supply unit cover (Not 5-3 WorkCentre 4150/4250/4260 1 140N63392 запросить цену → Main PWB (4250) (REP 1.5) 2 105N02155 запросить цену → HVPS (REP 1.4) 3 105N02158 запросить цену → Power supply unit (1) 220V (XE) 4 110N01430 запросить цену → Power supply unit (2) 220V (XE) 5 - Battery (Not Spared) 6 152N11783 запросить цену → Main power socket 7 - Cover (Not Spared) 8 - HDD SATA harness (Not Spared) 9 - Support cage (Not Spared) 10 - Support cage (Not Spared) 11 007N01596 запросить цену → HDD 12 101N01445 запросить цену → SIM PWB 13 130N01531 запросить цену → Ambient temperature thermistor 14 - FAX module (REF: PL 20.10 Item 15 140N63346 запросить цену → Foreign device interface PWB 16 - HDD cover (Not Spared) 17 152N11762 запросить цену → Foreign device interface harness 18 - HDD power harness (Not Spared) 19 - Infill cover (REF: PL 28.10 Item 5) 20 - Rear exit cover (REF: PL 28.10 21 - Power supply unit cover (Not 22 140N63353 запросить цену → Memory DIMM 23 - OSOK (Not Spared) 24 019N00909 запросить цену → FAX holder 25 - MSOK (4250) (Not Spared) 5-4 WorkCentre 4150/4250/4260 1 002N02562 запросить цену → User interface assembly (REP 2.1) 2 123N00244 запросить цену → Touch screen 3 003N01009 запросить цену → Numerical key matrix 4 140N63147 запросить цену → User interface PWB 5 140N63146 запросить цену → Left keys PWB 6 101N01390 запросить цену → Status label (English) 7 101N01391 запросить цену → Numerical label (English) 8 101N01392 запросить цену → Start label (English) 9 - Cover (P/O PL 2.10 Item 1) 10 003N01007 запросить цену → Contrast control knob 11 002N02578 запросить цену → UI inlay 12 - UI housing (P/O PL 2.10 Item 1) 13 123N00243 запросить цену → Job status key 14 003N01006 запросить цену → Job status key pad 15 003N01008 запросить цену → Left hand PWB membrane 16 018N00194 запросить цену → All clear key 17 029N00351 запросить цену → Interrupt key 18 029N00352 запросить цену → Stop key 19 029N00353 запросить цену → Start key 20 003N01010 запросить цену → Right PWB membrane 21 152N11712 запросить цену → Left keys PWB harness 22 152N11713 запросить цену → Right keys PWB harness 23 140N63145 запросить цену → Right keys PWB 5-5 WorkCentre 4150/4250/4260 1 140N63393 запросить цену → User interface assembly (4250) 2 123N00250 запросить цену → Touch screen 3 029N00388 запросить цену → Numerical key matrix 4 140N63394 запросить цену → User interface PWB (4250) 5 140N63361 запросить цену → Left keys PWB 6 091N80277 запросить цену → Status label (English) 7 091N80279 запросить цену → Numerical label (English) 8 091N80286 запросить цену → Start label (English) 9 - Cover (P/O PL 2.12 Item 1) 10 - Housing panel (P/O PL 2.12 Item 1) 11 002N02877 запросить цену → UI inlay 12 - UI housing (P/O PL 2.12 Item 1) 13 029N00385 запросить цену → Job status key 14 029N00398 запросить цену → Job status key pad 15 029N00396 запросить цену → Left hand PWB membrane 16 003N01043 запросить цену → All clear key 17 029N00391 запросить цену → Interrupt key 18 029N00393 запросить цену → Stop key 19 029N00394 запросить цену → Start key 20 003N01048 запросить цену → Right PWB membrane 21 - Touch screen frame (P/O PL 2.12 22 - Touch screen wire (P/O PL 2.12 23 140N63360 запросить цену → Right keys PWB 24 - Bracket (P/O PL 2.12 Item 1) 25 - Bracket (P/O PL 2.12 Item 1) 26 029N00390 запросить цену → Power key holder 27 029N00386 запросить цену → Login/logout key 28 029N00387 запросить цену → Help key 29 029N00389 запросить цену → Power key 5-6 WorkCentre 4150/4250/4260 1 022N02229 запросить цену → Registration roll (REP 8.2) 2 016N00293 запросить цену → Bearing (REP 8.2) 3 - E-Clip (Not Spared) 4 005N01085 запросить цену → Registration clutch (CL08-850) 5 - KL-Clip (Not Spared) (4150) 6 016N00294 запросить цену → Bearing (REP 8.2) 7 022N02271 запросить цену → Registration idler roll (REP 8.2) 8 - Bearing (Not Spared) 9 - Tension spring (Not Spared) 10 004N00245 запросить цену → Damper 11 - Infill panel (Not Spared) 12 - Side cover interlock switch 13 115N00861 запросить цену → Terminal assembly (REP 9.3) 14 - Housing CRUM PWB (Not Spared) 15 113N01303 запросить цену → CRUM PWB (4150) (REP 9.2) 16 - Cover CRUM PWB (Not Spared) 17 152N11706 запросить цену → Xerographic module connector 18 127N07487 запросить цену → SMPS fan (09-500) (4150) 19 - Duct (Not Spared) 20 152N11732 запросить цену → Fuser connector (4150 REP 10.6) 21 - Retainer (Not Spared) 22 130N01274 запросить цену → Exit cover present sensor (4150/ 23 - Spring (Not Spared) (4150/4260) 24 - Actuator (Not Spared) (4150/4260) 25 - Sensor cover (Not Spared) (4150/ 26 115N00874 запросить цену → Xerographic module, ground 27 127N07485 запросить цену → Fuser fan (10-500) (4150) 28 - Ground clip (Not Spared) 29 002N02571 запросить цену → Side cover interlock switch (S01- 30 - Side cover interlock switch actuator 31 - Side cover interlock switch housing 32 - Side cover interlock switch panel 33 - Toner cartridge CRUM connector 34 - CRUM connector cover (Not 35 - Xerographic module connector (Not 36 - Bearing (Not Spared) (4250/4260) 5-7 WorkCentre 4150/4250/4260 1 002N02556 запросить цену → Main drive assembly (REP 4.1) 2 127N07489 запросить цену → Main BLDC motor (MOT 04-100) 3 007N01515 запросить цену → Toner dispense motor (MOT 09- 4 - Agitator gear (P/O PL 4.20 Item 30) 5 - Coupling (P/O PL 4.20 Item 30, PL 6 007N01500 запросить цену → Idler gear 7 - Dispense idler gear (P/O PL 4.20 8 - Spring (P/O PL 4.20 Item 29) 9 - Toner coupling (P/O PL 4.20 Item 10 - Pin (P/O PL 4.20 Item 29) 11 007N01501 запросить цену → Agitator Idler gear 12 007N01502 запросить цену → Registration Idler gear (A) 13 - Mixer gear (P/O PL 4.20 Item 31) 14 - Xerographic module base gear (P/ 15 - Coupling (P/O PL 4.20 Item 32) 16 007N01505 запросить цену → Registration Idler gear (B) 17 007N01506 запросить цену → Pickup idler gear (A) 18 007N01507 запросить цену → Bypass idler gear (A) 19 007N01508 запросить цену → Bypass idler gear (B) 20 007N01509 запросить цену → Duplex idler gear 21 - Bracket (P/O PL 4.20 Item 1) 22 - E-Clip (Not Spared) 23 - Swing bracket (P/O PL 4.20 Item 1) 24 - Collar (P/O PL 4.20 Item 1) 25 - Main bracket (P/O PL 4.20 Item 1) 26 - Spring (P/O PL 4.20 Item 1) 27 - Cable clamp (Not Spared) 28 - Harness (P/O PL 4.20 Item 1) 29 007N01516 запросить цену → Toner dispense gear assembly 30 007N01499 запросить цену → Agitator gear assembly 31 007N01503 запросить цену → Mixer gear assembly 32 007N01558 запросить цену → Xerographic module base gear 5-8 WorkCentre 4150/4250/4260 1 002N02804 запросить цену → Main drive assembly (REP 4.3) 2 127N07588 запросить цену → Main BLDC motor (MOT04-100), 3 127N07587 запросить цену → Toner dispense motor (MOT09- 4 - Agitator gear (P/O PL 4.25 Item 30) 5 - Coupling (P/O PL 4.25 Item 30, PL 6 007N01500 запросить цену → Idler gear 7 - Dispense idler gear (P/O PL 4.25 8 - Spring (P/O PL 4.25 Item 29) 9 - Toner coupling (P/O PL 4.25 Item 10 - Pin (P/O PL 4.25 Item 29) 11 007N01501 запросить цену → Agitator Idler gear 12 007N01502 запросить цену → Registration Idler gear (A) 13 - Mixer gear (P/O PL 4.25 Item 31) 14 007N01504 запросить цену → Xerographic module base gear 15 - Coupling (P/O PL 4.25 Item 32) 16 007N01616 запросить цену → Registration Idler gear (B) 17 007N01617 запросить цену → Pickup idler gear (A) 18 007N01618 запросить цену → Bypass idler gear (A) 19 - Bypass idler gear (B) (P/O PL 4.25 20 - Duplex idler gear (P/O PL 4.25 Item 21 - Bracket (P/O PL 4.25 Item 1) 22 - E-Clip (Not Spared) 23 - Swing bracket (P/O PL 4.25 Item 1) 24 - Collar (P/O PL 4.25 Item 1) 25 - Main bracket (P/O PL 4.25 Item 1) 26 - Spring (P/O PL 4.25 Item 1) 27 - Cable clamp (P/O PL 4.25 Item 1) 28 - Harness (P/O PL 4.25 Item 1) 29 007N01516 запросить цену → Toner dispense gear assembly 30 - Agitator gear assembly (P/O PL 31 007N01503 запросить цену → Mixer gear assembly 32 - Xerographic module base gear 33 007N01619 запросить цену → Transfer gear 34 - Transfer gear cover (P/O PL 4.25 35 - Gear (P/O PL 4.25 Item 1) 36 - Bracket (P/O PL 4.25 Item 1) 5-9 WorkCentre 4150/4250/4260 1 002N02558 запросить цену → DADF assembly (REP 5.1), (ADJ 2 022N02280 запросить цену → Document transport assembly 3 - Front cover (P/O PL 5.10 Item 1) 4 - Rear cover (P/O PL 5.10 Item 1) 5 050N00494 запросить цену → Input tray assembly (REP 5.1) 6 - Stacker tray (P/O PL 5.10 Item 5) 7 - Document guide left (P/O PL 5.10 8 - Washer (P/O PL 5.10 Item 5) 9 007N01525 запросить цену → Pinion gear 10 - Document guide right (P/O PL 5.10 11 - Lower cover (P/O PL 5.10 Item 5) 12 140N62867 запросить цену → Paper length sensor (Q05-120) 13 - Spring (P/O PL 5.10 Item 5) 14 - Actuator (P/O PL 5.10 Item 5) 15 091N80242 запросить цену → Max fill label 16 003N00967 Right counterbalance 17 003N01004 запросить цену → Left counterbalance 18 - Idle roll (P/O PL 5.10 Item 1) 19 - Idle shaft (P/O PL 5.10 Item 1) 20 - Retaining plate (P/O PL 5.10 Item 21 - Spring (P/O PL 5.10 Item 1) 22 - Ground harness (P/O PL 5.10 Item 23 025N00081 запросить цену → Document pad 24 130N01274 запросить цену → Gate sensor (Q05-150) 25 - Actuator cradle (P/O PL 5.10 Item 26 - Actuator (P/O PL 5.10 Item 1) 27 - Spring (P/O PL 5.10 Item 1) 28 - Sensor harness (P/O PL 5.10 Item 29 - Platen cover (P/O PL 5.10 Item 1) 30 - Idler cover (P/O PL 5.10 Item 1) 5-10 WorkCentre 4150/4250/4260 1 - Transport assembly (REF: PL 5.10 2 - E-clip (Not Spared) 3 - Bearing (P/O PL 5.15 Item 1) 4 - Pick up clutch (CL05-300) (P/O PL 5 130N01466 запросить цену → Feed roll assembly (See Note) 6 030N00721 запросить цену → Upper feed assembly (REP 5.1) 7 - Spring (P/O PL 5.15 Item 6) 8 - Link arm (P/O PL 5.15 Item 6) 9 - Feed gate (P/O PL 5.15 Item 6) 10 - Upper feed cover (P/O PL 5.15 11 002N02288 запросить цену → Top cover assembly (REP 5.1) 12 - Actuator (P/O PL 5.15 Item 11) 13 - Spring (P/O PL 5.15 Item 11) 14 140N62869 запросить цену → Registration sensor (Q05-130) 15 - Ground harness (P/O PL 5.15 Item 16 - Ground clip (P/O PL 5.15 Item 11) 17 - Harness cover (P/O PL 5.15 Item 18 - Top cover restraining strap (P/O PL 19 - Sensor housing (P/O PL 5.15 Item 20 007N01523 запросить цену → Registration gear 21 - Registration roll (P/O PL 5.15 Item 22 002N02583 запросить цену → Top cover 23 038N00497 запросить цену → Duplex guide (REP 5.1) 24 - Idler shaft (P/O PL 5.15 Item 23) 25 - Idler springs (P/O PL 5.15 Item 23) 26 - Upper duplex guide (P/O PL 5.15 27 - Lower duplex guide (P/O PL 5.15 28 - Idlers (P/O PL 5.15 Item 23) 5-11 WorkCentre 4150/4250/4260 1 - Transport assembly (REF: PL 5.10 2 - Exit roll (P/O PL 5.10 Item 2) 3 - E-clip (Not Spared) 4 140N63152 запросить цену → DADF sensor PWB 5 007N01538 запросить цену → Exit roll gear (REP 5.1) 6 140N63144 запросить цену → DADF PWB (REP 5.2) 7 - Scan motor harness (P/O PL 5.10 8 152N11711 запросить цену → Main I/F 9 - Left guide (P/O PL 5.10 Item 2) 10 - Right guide (P/O PL 5.10 Item 2) 11 130N01465 запросить цену → Lower feed assembly (REP 5.1) 12 019N00795 запросить цену → Retard pad (See Note) 13 140N63150 запросить цену → Document detect sensor (Q05- 14 - Lower feed bottom cover (P/O PL 15 - Lower feed top cover (P/O PL 5.20 16 140N63151 запросить цену → Exit open Sensor (Q05-150) 17 120N00488 запросить цену → Actuator 18 - Spring (P/O PL 5.20 Item 11) 19 - Not used 20 - Idler roll (P/O PL 5.20 Item 26) 21 - Idler disc (P/O PL 5.20 Item 26) 22 - Shaft (P/O PL 5.20 Item 26) (REP 23 - Spring (P/O PL 5.20 Item 26) 24 063N00110 запросить цену → Static eliminator 25 - Exit cover (P/O PL 5.20 Item 26) 26 002N02584 запросить цену → Exit assembly (REP 5.1) 27 - Clutch & switch harness (P/O PL 28 - Exit roll bearing (P/O PL 5.10 Item 29 - Bearing (P/O PL 5.10 Item 2) 30 - Scan motor harness (P/O PL 5.10 5-12 WorkCentre 4150/4250/4260 1 - Transport assembly (REF: PL 5.10 2 - E-clip (Not Spared) 3 - Bearing (P/O PL 5.25 Item 1) 4 127N07500 запросить цену → DADF duplex motor assembly 5 - Duplex motor (MOT05-210) (P/O 6 - Duplex bracket (P/O PL 5.25 Item 7 - Switch bracket (P/O PL 5.25 Item 8 152N11715 запросить цену → DADF door open switch (S05-160) 9 - Switch guard (P/O PL 5.25 Item 1) 10 127N07498 запросить цену → DADF Scan motor assembly (REP 11 - Gear assembly (P/O PL 5.25 Item 12 127N07497 запросить цену → DADF scan motor (MOT05-200) 13 - Drive gear cover (P/O PL 5.25 Item 14 - Harness clip (P/O PL 5.25 Item 1) 15 - Gate roll (P/O PL 5.25 Item 1) 16 - Bush holder (P/O PL 5.25 Item 1) 17 009N01605 запросить цену → Spring clutch 18 007N01524 запросить цену → Gear 19 - Registration clutch (CL05-310) (P/ 20 007N01557 запросить цену → Gear (REP 5.1) 21 006N01300 запросить цену → Clutch shaft (REP 5.1) 22 - Duplex roll (P/O PL 5.25 Item 1) 23 - Scan roll (P/O PL 5.25 Item 1) 24 - Roll bearing (P/O PL 5.25 Item 1) 25 050N00500 запросить цену → Duplex gate (REP 5.1) 26 - Spring (P/O PL 5.25 Item 1) 27 - Actuator (P/O PL 5.25 Item 1) 28 - Actuator (P/O PL 5.25 Item 1) 5-13 WorkCentre 4150/4250/4260 1 002N02807 запросить цену → DADF assembly (REP 5.1, ADJ 2 - Top cover assembly (REF: PL 5.40 3 - Pick-up guide assembly (REF: PL 4 - Transport assembly housing (P/O 5 - Exit guide assembly (REF: PL 5.45) 6 002N02821 запросить цену → DADF scan motor assembly (REP 7 002N02820 запросить цену → DADF duplex motor assembly 8 121N01178 запросить цену → Pickup clutch (CL05-300) (REP 9 005N01085 запросить цену → Registration clutch (CL05-310) 10 - Clutch bracket (P/O PL 5.30 Item 11 - Input tray assembly (REF: PL 5.32 12 002N02860 запросить цену → Front cover 13 - Rear cover (P/O PL 5.30 Item 1) 14 - DADF PWB shield (P/O PL 5.30 15 - Harness holder (P/O PL 5.30 Item 16 - Bearing (P/O PL 5.30 Item 26) 17 - E-clip (Not Spared) 18 - Clutch gear (P/O PL 5.30 Item 26) 19 - Clutch shaft (P/O PL 5.30 Item 26) 20 - Gear (P/O PL 5.30 Item 26) 21 - One way gear (P/O PL 5.30 Item 22 - Roll drive gear (P/O PL 5.30 Item 23 - Platen cover (Not Spared) 24 140N63356 запросить цену → DADF PWB 25 - Lift solenoid (SOL05-320) (P/O PL 26 002N02816 запросить цену → Document transport assembly 27 152N11768 запросить цену → DADF PWB to registration sensor 5-14 WorkCentre 4150/4250/4260 1 050N00541 запросить цену → Input tray assembly (Complete) 2 - Document guide front (P/O PL 5.32 3 091N80242 запросить цену → Label 4 - Document guide rear (P/O PL 5.32 5 - Top cover (P/O PL 5.32 Item 1) 6 007N01525 запросить цену → Pinion gear 7 - Rear rack gear (P/O PL 5.32 Item 8 - Front rack gear (P/O PL 5.32 Item 9 130N01274 запросить цену → Paper length sensor (REP 5.6) 10 - Actuator (P/O PL 5.32 Item 1) 11 - Actuator spring (P/O PL 5.32 Item 12 - Lower cover (P/O PL 5.32 Item 1) 13 - Stacker guide (P/O PL 5.32 Item 1) 14 - Stacker wire (P/O PL 5.32 Item 1) 5-15 WorkCentre 4150/4250/4260 1 - Platen cover assembly (P/O PL 2 095N00380 запросить цену → Document pad 3 002N02866 запросить цену → Lower inverter tray 4 - Idler shaft (P/O PL 5.35 Item 1) 5 - Idler spring (P/O PL 5.35 Item 1) 6 003N01046 запросить цену → Left counterbalance 7 - Jam clearance cover bracket (P/O 8 - Gate roll idler (8A), CVT roll lower 9 003N01047 запросить цену → Right counterbalance 10 - Spring (P/O PL 5.35 Item 1) 11 - Right platen cover (P/O PL 5.35 12 - Ground strip (P/O PL 5.35 Item 1) 13 - Reverse guide shaft (P/O PL 5.35 14 - Reverse guide (P/O PL 5.35 Item 1) 15 - Jam clearance guide housing (P/O 16 130N01274 запросить цену → R stack sensor 17 - R stack sensor actuator (P/O PL 18 - Spring (P/O PL 5.35 Item 1) 19 - Jam clearance guide cover (P/O PL 20 - Handle (P/O PL 5.35 Item 1) 21 090N00167 запросить цену → Guide extension 22 - Platen cover housing (P/O PL 5.35 23 - Left platen cover (P/O PL 5.35 Item 5-16 WorkCentre 4150/4250/4260 1 002N02817 запросить цену → Top cover assembly 2 002N02863 запросить цену → Top cover 3 - Release latch spring (P/O PL 5.40 4 - Pickup assembly spring (P/O PL 5 - Release latch (P/O PL 5.40 Item 1) 6 - Gear (P/O PL 5.40 Item 1) 7 130N01551 запросить цену → Feed roll assembly (See Note) 8 - Retaining clip (P/O PL 5.40 Item 1) 9 - Bearing (P/O PL 5.40 Item 1) 10 - Feed gate (P/O PL 5.40 Item 1) 11 - Link arm (P/O PL 5.40 Item 1) 12 - Ground strip (P/O PL 5.40 Item 1) 13 - Guide flap (P/O PL 5.40 Item 1) 14 - Top cover assembly housing (P/O 15 - CVT roll upper idler (P/O PL 5.40 16 - Feed idler shaft (P/O PL 5.40 Item 17 130N01274 запросить цену → Registration sensor (Q05-130) 18 - Registration sensor actuator (P/O 5-17 WorkCentre 4150/4250/4260 1 - Pickup guide assembly (P/O PL 2 - Exit guide assembly (P/O PL 5.30 3 - Guide (P/O PL 5.30 Item 26) 4 002N02819 запросить цену → Retard pad (See Note) 5 - Sponge pad (P/O PL 5.45 Item 4) 6 - Rubber pad (P/O PL 5.45 Item 4) 7 - Pickup guide upper housing (P/O 8 - Duplex roll (P/O PL 5.30 Item 26) 9 - Feed idler spring (P/O PL 5.30 Item 10 130N01274 запросить цену → Document detect sensor (Q05- 11 - Transport idler (11A), Duplex roll 12 - Idler shaft (P/O PL 5.30 Item 26) 13 - Pickup guide lower housing (P/O 14 - Actuator spring (P/O PL 5.30 Item 15 - Document detect sensor actuator 16 - Exit guide lower housing (P/O PL 17 - Idler shaft (P/O PL 5.30 Item 26) 18 - Feed idler spring (P/O PL 5.30 Item 19 - Exit guide upper housing (P/O PL 20 - Upper exit roll (P/O PL 5.30 Item 5-18 WorkCentre 4150/4250/4260 1 - Lower guide (P/O PL 5.30 Item 26) 2 - Diverter shaft (P/O PL 5.30 Item 3 - Diverter (P/O PL 5.30 Item 26) 4 - Upper separation gate (P/O PL 5 - Lower separation gate (P/O PL 6 - Spring (P/O PL 5.30 Item 26) 7 - Separation guide shaft (P/O PL 8 - Switch actuator (P/O PL 5.30 Item 9 - Gear (P/O PL 5.30 Item 26) 10 - Bearing (P/O PL 5.30 Item 26) 11 - Gear (P/O PL 5.30 Item 26) 12 - Ground bracket (P/O PL 5.30 Item 13 - Rear stop (P/O PL 5.30 Item 26) 14 - Ground strip (P/O PL 5.30 Item 26) 15 - E-clip (Not Spared) 16 - Front stop (P/O PL 5.30 Item 26) 17 - Front separation guide bearing (P/ 18 - Gate roll (P/O PL 5.30 Item 26) 19 - CVT roll (P/O PL 5.30 Item 26) 20 130N01274 запросить цену → Gate HP sensor (REP 5.11) 21 - Door open switch (S05-160) (P/O 5-19 WorkCentre 4150/4250/4260 1 130N01274 запросить цену → Duplex sensor (Q05-170), Scan 2 - Actuator spring (P/O PL 5.30 Item 3 - Gate sensor actuator (P/O PL 5.30 4 - Scan sensor actuator (P/O PL 5.30 5 - Duplex sensor actuator (P/O PL 6 - Exit roll spring (P/O PL 5.30 Item 7 - Exit idler spring (P/O PL 5.30 Item 8 - Exit idler shaft (P/O PL 5.30 Item 9 - Upper exit roll idler (P/O PL 5.30 10 - Lower exit roll (P/O PL 5.30 Item 11 - Cover (P/O PL 5.30 Item 26) 12 - Strip (P/O PL 5.30 Item 26) 5-20 WorkCentre 4150/4250/4260 1 062N00271 запросить цену → LSU (4150/4250) (REP 6.1) 2 - Ground harness (Not Spared) 3 127N07486 запросить цену → LSU fan (REP 6.2) 4 - LSU fan duct (Not Spared) 5 130N01531 запросить цену → LSU thermistor (4250/4260) 5-21 WorkCentre 4150/4250/4260 1 050N00488 запросить цену → Cassette assembly 2 - Cassette cover (P/O PL 7.10 Item 3 038N00495 запросить цену → Left side paper guide 4 003N01005 запросить цену → Latch 5 009N01615 запросить цену → Latch spring 6 - Right side paper guide (P/O PL 7 091N80243 запросить цену → MAX fill label 8 038N00496 запросить цену → Paper guide 9 - Rack gear (P/O PL 7.10 Item 1) 10 007N01526 запросить цену → Pinion gear 24T 11 - Knock-up plate stopper (P/O PL 12 032N00475 запросить цену → Rear paper guide 13 003N01011 запросить цену → Latch lever 14 032N00476 запросить цену → Latch 15 - Knock-up plate (P/O PL 7.10 Item 16 019N00796 запросить цену → Pad 17 095N00381 запросить цену → Actuator arm 18 - Paper size actuator (P/O PL 7.10 19 - Shaft (P/O PL 7.10 Item 1) 20 - Lever (P/O PL 7.10 Item 1) 21 091N80244 запросить цену → Paper loading label 22 - Bracket (P/O PL 7.10 Item 1) 23 - Bush (P/O PL 7.10 Item 1) 24 007N01527 запросить цену → Elevator gear 25 007N01528 запросить цену → Drive gear 26 - Casette frame (P/O PL 7.10 Item 1) 27 - E-Clip (Not Spared) 5-22 WorkCentre 4150/4250/4260 1 130N01460 запросить цену → Paper size detect assembly (4150) 2 130N01274 запросить цену → Tray 1 home position sensor (Q07- 3 - Harness (P/O PL 7.15 Item 1) 4 - Housing (P/O PL 7.15 Item 1) 5 130N01461 запросить цену → Paper size detect PWB (4150) 6 - Grounding strip (P/O PL 7.15 Item 7 - Sensor harness (Not Spared) 8 127N07488 запросить цену → Tray 1 elevating motor (MOT04- 9 - Tray 1 feed gear (Not Spared) 10 - Retard roll gear (Not Spared) 11 - E-Clip (Not Spared) 12 - E-Clip (Not Spared) 13 007N01498 запросить цену → Pick-up gear 14 - Bearing (P/O PL 7.15 Item 15) 15 022N02230 запросить цену → Retard assembly 16 - Drive shaft (P/O PL 7.15 Item 15) 17 - Actuator (P/O PL 7.15 Item 15) 18 006N01299 запросить цену → Retard shaft 19 006N01293 запросить цену → Pin 20 022N02232 Retard roll assembly 21 022N02231 запросить цену → Drive dog coupling 22 017N00259 запросить цену → Drive dog 23 - Retard bracket (P/O PL 7.15 Item 24 - Tray feed assembly (REF: PL 8.10 25 - Not used 26 - Right hand base (REF: PL 7.17) 27 - Not used 28 - Casette (REF: PL 7.10) 29 - Rear panel (Not Spared) 30 005N01085 запросить цену → Pick-up clutch (CL08-810) 31 - K-L Clip (Not Spared) 32 152N11765 запросить цену → Tray connector (4250/4260) 33 009N01596 запросить цену → Spring 34 - Feed assembly spring (REF: PL 5-23 WorkCentre 4150/4250/4260 1 038N00502 запросить цену → Guide (REP 8.7) 2 130N01213 запросить цену → Speaker (4150) (REP 8.4) 3 - Right hand base (Not Spared) 4 - Guide (Not Spared) 5 022N02279 запросить цену → Transport roll idler assembly (REP 6 - Spring holder (P/O PL 7.17 Item 5) 7 - Bearing (P/O PL 7.17 Item 5) 8 - E-clip (Not Spared) 9 - Transport roll idler (P/O PL 7.17 10 - Spring (P/O PL 7.17 Item 5) 11 - Spring (Not Spared) 12 - Feedhead link arm (Not Spared) 13 - E-clip (Not Spared) 5-24 WorkCentre 4150/4250/4260 1 062N00283 запросить цену → Tray assembly 2 - Locking pin (P/O PL 7.20 Item 1) 3 130N01274 запросить цену → Tray home position sensor (Q07- 200 tray 2), (Q07-300 tray 3), (Q07- 400 tray 4). Paper low sensor (Q07- 260 tray 2), (Q07-360 tray 3), (Q07- 460 tray 4) 4 - Housing (P/O PL 7.20 Item 1) 5 130N01461 запросить цену → Paper size detect PWB (REP 7.4) 6 140N63148 запросить цену → Tray PWB 7 127N07488 запросить цену → Tray elevating motor (MOT04-520 8 - Ground strip (P/O PL 7.20 Item 1) 9 023N01160 запросить цену → Feed motor assembly 10 - Rear cover (P/O PL 7.20 Item 1) 11 - Retard assembly cover (P/O PL 12 032N00477 запросить цену → Mylar strip 13 - Paper guide (P/O PL 7.20 Item 1) 14 - Base cover (P/O PL 7.20 Item 1) 15 - Right hand base (P/O PL 7.20 Item 16 - Gear cover (P/O PL 7.20 Item 1) 17 152N11714 запросить цену → Tray connector 18 002N02579 запросить цену → Access door assembly 19 - Cassette (REF: PL 7.10) 20 - Cover door (P/O PL 7.20 Item 1) 21 - Rear panel (P/O PL 7.20 Item 1) 22 - Retard assembly (REF: PL 7.25 23 - E-Clip (Not Spared) 24 - Bearing (P/O PL 7.20 Item 1) 25 130N01464 запросить цену → Paper size detect assembly (REP 26 - Grounding strip (P/O PL 7.20 Item 27 - Harness (P/O PL 7.20 Item 1) 28 002N02580 запросить цену → Grounding strip 29 - Feed assembly spring (REF: PL 5-25 WorkCentre 4150/4250/4260 1 022N02230 запросить цену → Retard assembly 2 - Link arm bracket (P/O PL 7.20 Item 3 - Drive shaft (P/O PL 7.20 Item 1) 4 - Retard bracket (P/O PL 7.20 Item 5 - Retard shaft (P/O PL 7.20 Item 1) 6 006N01293 запросить цену → Pin 7 - E-Clip (Not Spared) 8 - Bearing (P/O PL 7.20 Item 1) 9 022N02231 запросить цену → Drive dog Coupling 10 017N00259 запросить цену → Drive dog 11 022N02232 Roll assembly (See Note 2) 12 - Spring (P/O PL 7.20 Item 1) 13 - Feed head link arm (P/O PL 7.20 14 130N01274 запросить цену → Tray feed sensor, SCF door sensor 15 - Cradle (P/O PL 7.20 Item 1) 16 - Actuator (P/O PL 7.20 Item 1) 17 - Spring (P/O PL 7.20 Item 1) 18 - Paper transport housing (P/O PL 19 009N01605 запросить цену → Spring Clutch 20 - Bush holder (P/O PL 7.20 Item 1) 21 007N01529 запросить цену → Gear 22 - Transport roll (P/O PL 7.20 Item 1) 23 - Paper transport (P/O PL 7.20 Item 24 007N01498 запросить цену → Gear, retard assembly 25 007N01532 запросить цену → Gear, paper transport assembly 26 - Tray feed assembly (REF: PL 8.10) 27 - Paper guide assembly (P/O PL 28 - E-Clip (Not Spared) 29 007N01531 запросить цену → Gear, tray feeder assembly 30 005N01085 запросить цену → Tray pickup clutch (Tray 2 CL08- 31 - Rear frame (P/O PL 7.20 Item 1) 32 - R/H base (P/O PL 7.20 Item 1) 33 009N01596 запросить цену → Spring 5-26 WorkCentre 4150/4250/4260 1 002N02561 запросить цену → Side cover assembly (4150) (REP 2 - E-Clip (Not Spared) 3 - Collar (P/O PL 7.30 Item 1) 4 005N01088 запросить цену → Duplex feed clutch (CL08-860) 5 007N01530 запросить цену → Belt 6 020N00829 запросить цену → Duplex pulley 7 - Bearing (P/O PL 7.30 Item 1) 8 - Ground strip (P/O PL 7.30 Item 1) 9 - Ground harness (P/O PL 7.30 Item 10 022N02274 запросить цену → Duplex feed roll 11 - Duplex guide (P/O PL 7.30 Item 1) 12 022N02275 запросить цену → Duplex feed roll 13 009N01366 запросить цену → Latch spring 14 003N01017 запросить цену → Rear latch 15 - Shaft (P/O PL 7.30 Item 1) 16 - Handle (P/O PL 7.30 Item 1) 17 003N01016 запросить цену → Latch front 18 - Side cover (P/O PL 7.30 Item 1) 19 - Bypass tray (REF: PL 7.40 Item 1) 20 - Duplex assembly (REF: PL 7.35 21 - Duplex side guide assembly (REF: 5-27 WorkCentre 4150/4250/4260 1 130N01274 запросить цену → Duplex jam 1 sensor (Q08-700), 2 120N00528 запросить цену → Sensor holder 3 - Duplex jam 1 sensor actuator (P/O 4 009N01597 запросить цену → Spring 5 - Duplex side guide (P/O PL 7.32 6 009N01598 запросить цену → Spring 7 - Duplex exit guide (P/O PL 7.32 8 - Label (P/O PL 7.32 Item 18, PL 9 - Front cam (P/O PL 7.32 Item 19) 10 - Spring (P/O PL 7.32 Item 19) 11 - Front bracket (P/O PL 7.32 Item 19) 12 - Fuser release motor cover (P/O PL 13 - Drive gear (P/O PL 7.32 Item 19) 14 - Transfer gear (P/O PL 7.32 Item 15 - Rear bracket (P/O PL 7.32 Item 19) 16 - Rear cam (P/O PL 7.32 Item 19) 17 - Envelope motor (MOT07-600) (P/O 18 - Duplex side guide assembly (P/O 19 - Duplex side guide assembly (P/O 20 120N00500 запросить цену → Actuator assembly 5-28 WorkCentre 4150/4250/4260 1 002N02576 запросить цену → Duplex assembly (4150) 2 - Grounding brush (P/O PL 7.35 Item 3 115N00860 запросить цену → Static eliminator 4 - Duplex guide (P/O PL 7.35 Item 1) 5 009N01599 запросить цену → Spring 6 022N02234 запросить цену → Duplex idler roll 7 115N00864 запросить цену → Spring clip 8 - Ground harness assembly (P/O PL 9 - Ground harness (P/O PL 7.35 Item 10 - Double sided tape (P/O PL 7.35 11 - Transfer ground strip (P/O PL 7.35 12 - Detack ground strip (P/O PL 7.35 13 - Ground strip (P/O PL 7.35 Item 1) 14 - Feed guide (P/O PL 7.35 Item 1) 15 - Damper bracket (P/O PL 7.35 Item 16 127N07485 запросить цену → Duplex fan 1 (4150) 17 127N07545 запросить цену → Duplex fan 2 (4150) 18 022N02277 запросить цену → Transfer roll assembly (See Note) 19 022N02235 запросить цену → Transfer roll (See Note) 20 013N00537 запросить цену → Bush 21 - Not used 22 019N00913 запросить цену → Retainer 23 009N01600 запросить цену → Spring 24 - E-Clip (Not Spared) 25 009N01601 запросить цену → Spring plate 26 019N00914 запросить цену → Retainer 27 016N00289 запросить цену → Bush 28 - Harness cover (P/O PL 7.35 Item 1) 29 - Side cover (REF: PL 7.30 Item 1) 30 152N11710 запросить цену → Duplex harness (4150) 31 002N02835 запросить цену → ID sensor bracket assembly (4250/ 5-29 WorkCentre 4150/4250/4260 1 050N00493 запросить цену → Bypass tray assembly 2 007N01210 запросить цену → Pinion gear 3 - Side guide left (P/O PL 7.40 Item 1) 4 - Side guide right (P/O PL 7.40 Item 5 050N00495 запросить цену → Exit tray 6 - Top cover (P/O PL 7.40 Item 1) 7 - Bypass label (P/O PL 7.40 Item 1) 8 - Lower cover (P/O PL 7.40 Item 1) 5-30 WorkCentre 4150/4250/4260 1 022N02382 запросить цену → HCF assembly 2 - Top frame assembly (P/O PL 7.45 3 - Ground clip (P/O PL 7.45 Item 1) 4 - Rear cover (P/O PL 7.45 Item 1) 5 - Rear frame assembly (REF: PL 6 - Jam release assembly (REF: PL 7 - Right cover (P/O PL 7.45 Item 1) 8 017N00283 запросить цену → Rear caster 9 017N00282 запросить цену → Front caster 10 - Stability foot (P/O PL 7.45 Item 1) 11 - HCF tray (REF: PL 7.55 Item 1) 12 - Left cover (P/O PL 7.45 Item 1) 13 - Slide assembly (P/O PL 7.45 Item 5-31 WorkCentre 4150/4250/4260 1 - Retard assembly cover (P/O PL 2 032N00477 запросить цену → Mylar strip 3 - Paper guide (P/O PL 7.45 Item 1) 4 - Cover door (P/O PL 7.45 Item 1) 5 002N02579 запросить цену → Access door assembly 6 - Right hand base (P/O PL 7.45 Item 7 - E-clip (Not Spared) 8 - Bearing (P/O PL 7.50 Item 22) 9 017N00259 запросить цену → Drive dog 10 022N02232 Retard roll assembly 11 022N02231 запросить цену → Drive dog coupling 12 - Drive shaft (P/O PL 7.50 Item 22) 13 - Retard bracket (P/O PL 7.50 Item 14 006N01293 запросить цену → Pin 15 - Retard shaft (P/O PL 7.50 Item 22) 16 005N01085 запросить цену → Tray pickup clutch (CL08-830) 17 - Gear, paper transport assembly (P/ 18 - Gear, tray feeder assembly (P/O PL 19 023N01160 запросить цену → Feed motor assembly (MOT08- 20 - Ground strip (P/O PL 7.45 Item 1) 21 007N01498 запросить цену → Gear, retard assembly 22 022N02230 запросить цену → Retard assembly 5-32 WorkCentre 4150/4250/4260 1 050N00538 запросить цену → HCF tray 2 009N01644 запросить цену → Guide spring 3 - Left paper guide bracket (P/O PL 4 002N02864 запросить цену → Left paper guide cover 5 002N02865 запросить цену → Hook 6 - Front paper guide (P/O PL 7.55 7 - Rear paper guide (P/O PL 7.55 8 - Knock up plate (P/O PL 7.55 Item 9 - Idler bracket (9A), Paper level 10 - Gear (P/O PL 7.55 Item 1) 11 - Idler (P/O PL 7.55 Item 1) 12 - Gear (P/O PL 7.55 Item 1) 13 - Pin (P/O PL 7.55 Item 1) 14 - Bearing (P/O PL 7.55 Item 1) 15 - Rear lift plate (P/O PL 7.55 Item 1) 16 - Bracket (P/O PL 7.55 Item 1) 17 - Drive shaft (P/O PL 7.55 Item 1) 18 023N01192 запросить цену → Belt 19 - Bracket (P/O PL 7.55 Item 32, PL 20 - Front lift plate (P/O PL 7.55 Item 1) 21 - Front cover (P/O PL 7.55 Item 1) 22 - Sub support bar (P/O PL 7.55 Item 23 - Rack gear (P/O PL 7.55 Item 1) 24 - Pinion gear (P/O PL 7.55 Item 1) 25 - Ground strip (P/O PL 7.55 Item 1) 26 - Slide assembly (P/O PL 7.55 Item 27 - Ground strip (P/O PL 7.55 Item 1) 28 009N01643 запросить цену → Spring roll 29 - Ground strip (P/O PL 7.55 Item 1) 30 029N00399 запросить цену → Paper size lock 31 - Clamp (P/O PL 7.55 Item 32, PL 32 023N01191 запросить цену → Rear belt clamp assembly 33 023N01193 запросить цену → Front belt clamp assembly 5-33 WorkCentre 4150/4250/4260 1 130N01274 запросить цену → Tray home sensor (Q05-170), 2 - Leaf spring (P/O PL 7.45 Item 1) 3 - Ground strip (P/O PL 7.45 Item 1) 4 - Left plate (P/O PL 7.45 Item 1) 5 - Frame (P/O PL 7.45 Item 1) 6 - Left clip (P/O PL 7.45 Item 1) 7 140N63148 запросить цену → HCF PWB 8 050N00539 запросить цену → Paper size detect PWB 9 - Right clip (P/O PL 7.45 Item 1) 10 127N07592 запросить цену → HCF elevating motor (MOT04-530) 11 - HCF elevating motor bracket (P/O 12 - Right plate (P/O PL 7.45 Item 1) 13 - Link arm bracket (P/O PL 7.45 Item 14 - Spring (P/O PL 7.45 Item 1) 15 - Feed head link arm (P/O PL 7.45 16 - Sensor bracket (P/O PL 7.45 Item 17 009N01596 запросить цену → Spring 18 - Feed assembly spring (REF: PL 19 140N63395 запросить цену → PTC PWB 5-34 WorkCentre 4150/4250/4260 1 - Tray feed assembly (REF: PL 8.10 2 - Paper transport housing 3 002N02580 запросить цену → Ground strip 4 - Gear cover (P/O PL 7.45 Item 1) 5 152N11714 запросить цену → Tray connector 6 - Locking pin (P/O PL 7.45 Item 1) 7 - Harness (P/O PL 7.45 Item 1) 8 - Transport roll (P/O PL 7.45 Item 1) 9 - E-clip (Not Spared) 10 - Bearing (P/O PL 7.45 Item 1) 11 - Bush holder (P/O PL 7.45 Item 1) 12 009N01605 запросить цену → Spring clutch 13 007N01529 запросить цену → Gear (REP 7.6) 14 130N01274 запросить цену → Tray feed sensor, door sensor (See 15 - Cradle (P/O PL 7.45 Item 1) 16 - Actuator (P/O PL 7.45 Item 1) 17 - Spring (P/O PL 7.45 Item 1) 5-35 WorkCentre 4150/4250/4260 1 130N01559 запросить цену → Tray 1 feed assembly (4250/4260) 2 130N01274 запросить цену → Paper empty sensor (Q07-110 3 - Ground strip (P/O PL 8.10 Item 1) 4 - Actuator (P/O PL 8.10 Item 1) 5 - Feed head (P/O PL 8.10 Item 1) 6 - Feed roll shaft (P/O PL 8.10 Item 1) 7 - Bearing (P/O PL 8.10 Item 1) 8 - E-Clip (Not Spared) 9 005N01094 запросить цену → Clutch 10 007N01520 запросить цену → Feed roll gear 11 005N01087 запросить цену → Feed roll drive dog 12 022N02232 Roll assembly (See Note 1) 13 007N01556 запросить цену → Intermediate drive gear 14 007N01522 запросить цену → Nudger roll gear 15 - Harness (P/O PL 8.10 Item 1) 16 009N01594 запросить цену → Spring 17 - Tray up limit switch (P/O PL 8.10 5-36 WorkCentre 4150/4250/4260 1 - Registration guide assembly (Not 2 015N00589 запросить цену → Registration roll cover (REP 8.2) 3 - Registration guide base (Not 4 - Feed sensor actuator (P/O PL 8.15 5 - Registration sensor actuator (P/O 6 - Actuator spring (P/O PL 8.15 Item 7 - Registration actuator cradle (P/O 8 130N01274 запросить цену → Registration sensor (Q08-500), 9 - Cradle (P/O PL 8.15 Item 15) (REP 10 - Duplex jam sensor actuator (P/O 11 009N01513 запросить цену → Spring (REP 8.2) 12 - Registration guide housing (P/O PL 13 022N02278 запросить цену → Feed sensor actuator assembly 14 120N00501 запросить цену → Registration sensor actuator 15 120N00502 запросить цену → Duplex jam 2 sensor actuator 5-37 WorkCentre 4150/4250/4260 1 002N02563 запросить цену → Paper transport assembly (4150) 2 019N00911 запросить цену → Bypass tray retard assembly (REP 3 - Retard pad holder (P/O PL 8.20 4 Каталог очень большой — показана первая часть. Полная версия доступна в интерактивном каталоге.
