Xerox WorkCentre 4150 — каталог запчастей со схемами

Содержание

1. PL 1.10 Power and Control Assembly

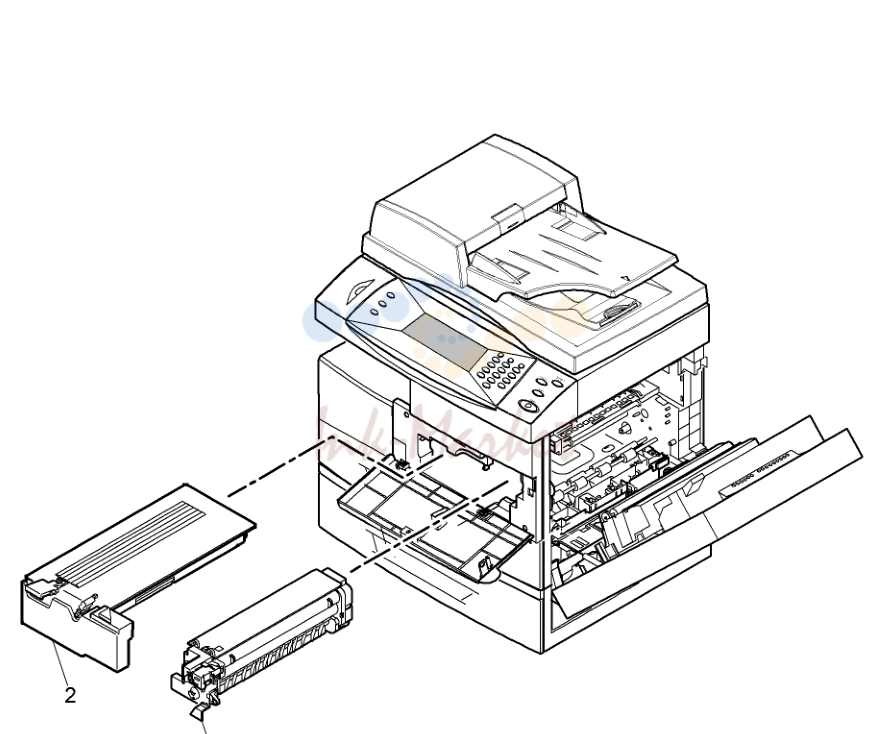

2. PL 9.10 Toner and Xerographic

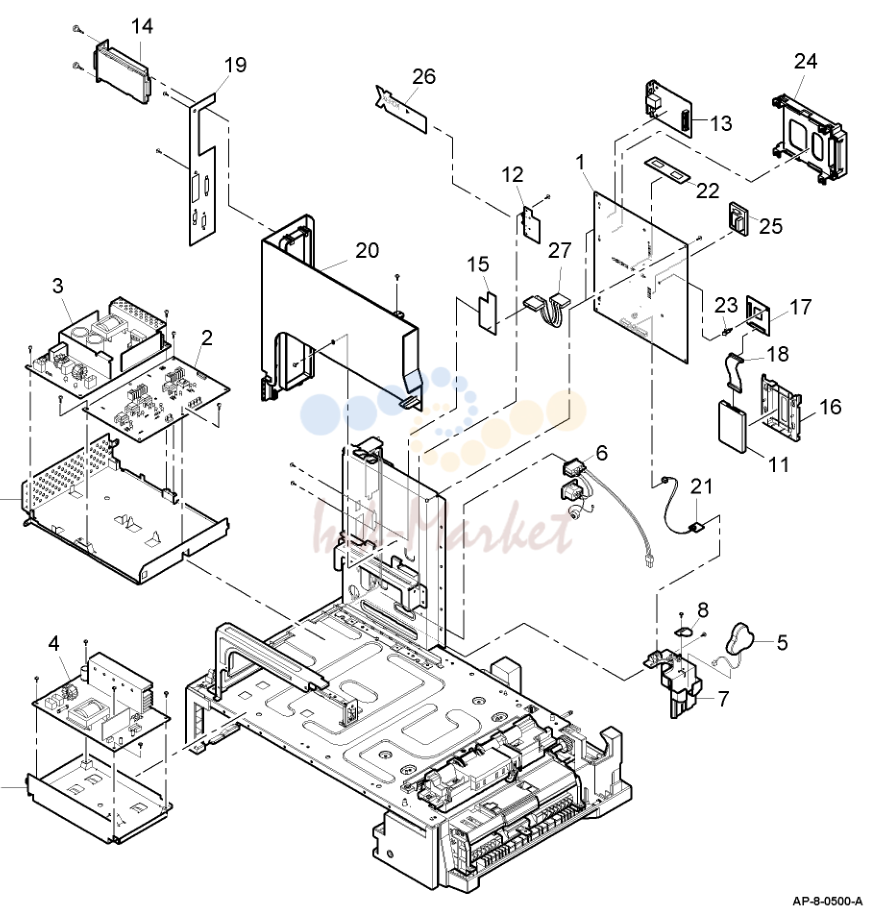

1. PL 1.10 Power and Control Assembly

№	Артикул	Описание
1	140N63141 запросить цену →	Main PWB (REP 1.2)
2	105N02092 запросить цену →	HVPS (REP 1.1)
3	105N02091 запросить цену →	Power supply unit (1) 220V (XE)
4	112N00221 запросить цену →	Power supply unit (2) (XE) (REP
5	105N02093 запросить цену →	Battery
6	152N11705 запросить цену →	Main power socket
7		- Cover (Not Spared)
8		- Battery retainer (Not Spared)
9		- Support cage (Not Spared)
10		- Support cage (Not Spared)
11	005N01086 запросить цену →	HDD
12	101N01387 запросить цену →	SIM PWB
13	101N01388 запросить цену →	NIC PWB
14		- FAX module (REF: PL 20.10 Item
15		- Foreign device interface PWB (P/O
16		- HDD cover (Not Spared)
17	140N63205 запросить цену →	HDD PWB
18	152N11731 запросить цену →	HDD harness
19		- Infill cover (REF: PL 28.10 Item 5)
20		- Rear exit cover (REF: PL 28.10
21	140N62870 запросить цену →	Ambient temperature sensor
22	144N00138 запросить цену →	Memory DIMM (128Mb)
23		- Stand off (Not Spared)
24	019N00909 запросить цену →	FAX holder
25		- MSOK (Not Spared)
26		- OSOK (Not Spared)
27		- Foreign device interface harness
1	002N02562 запросить цену →	User interface assembly (supplied
2	123N00244 запросить цену →	Touch screen
3	003N01009 запросить цену →	Numerical key matrix
4	140N63147 запросить цену →	User interface PWB
5	140N63146 запросить цену →	Left keys PWB
6	101N01396 запросить цену →	Status label (International)
7	101N01397 запросить цену →	Numerical label (International)
8	101N01398 запросить цену →	Start label (International)
9		- Cover (P/O PL 2.10 Item 1)
10	003N01007 запросить цену →	Contrast control knob
11	002N02578 запросить цену →	UI inlay
12		- UI housing (P/O PL 2.10 Item 1)
13	123N00243 запросить цену →	Job status key
14	003N01006 запросить цену →	Job status key pad
15	003N01008 запросить цену →	Left hand PWB membrane
16	018N00194 запросить цену →	All clear key
17	029N00351 запросить цену →	Interrupt key
18	029N00352 запросить цену →	Stop key
19	029N00353 запросить цену →	Start key
20	003N01010 запросить цену →	Right PWB membrane
21	152N11712 запросить цену →	Left keys PWB harness
22	152N11713 запросить цену →	Right keys PWB harness
23	140N63145 запросить цену →	Right keys PWB
5-4		WorkCentre
1	022N02229 запросить цену →	Registration roll (REP 8.2)
2	016N00293 запросить цену →	Bearing (REP 8.2)
3		- E-Clip (Not Spared)
4	005N01085 запросить цену →	Registration clutch (CL08-850)
5		- KL-Clip (Not Spared)
6	016N00294 запросить цену →	Bearing (REP 8.2)
7	022N02271 запросить цену →	Registration idler roll (REP 8.2)
8		- Bearing (Not Spared)
9		- Tension spring (Not Spared)
10	004N00245 запросить цену →	Damper
11		- Infill panel (Not Spared)
12	002N02622 запросить цену →	Side cover interlock switch
13	115N00861 запросить цену →	Terminal assembly (REP 9.3)
14		- Housing CRUM PWB (Not Spared)
15	113N01303 запросить цену →	CRUM PWB (REP 9.2)
16		- Cover CRUM PWB (Not Spared)
17	152N11706 запросить цену →	Xerographic module connector
18	127N07487 запросить цену →	SMPS fan (09-500)
19		- Duct (Not Spared)
20	152N11732 запросить цену →	Fuser connector (REP 10.6)
21		- Retainer (Not Spared)
22	130N01274 запросить цену →	Exit cover present sensor
23		- Spring (Not Spared)
24		- Actuator (Not Spared)
25		- Sensor cover (Not Spared)
26		- Xerographic module, ground
27	127N07485 запросить цену →	Fuser fan (10-500)
28		- Ground clip (Not Spared)
29	002N02571 запросить цену →	Side cover interlock switch (S01-
30		- Side cover interlock switch actuator
31		- Side cover interlock switch housing
32		- Side cover interlock switch panel
1	002N02556 запросить цену →	Main drive assembly (REP 4.1)
2	127N07489 запросить цену →	Main BLDC motor (MOT 04-100)
3	007N01515 запросить цену →	Toner dispense motor (MOT 09-
4		- Agitator gear (P/O PL 4.20 Item 30)
5		- Coupling (P/O PL 4.20 Item 30,PL
6	007N01500 запросить цену →	Idler gear
7		- Dispense idler gear (P/O PL 4.20
8		- Spring (P/O PL 4.20 Item 29)
9		- Toner coupling (P/O PL 4.20 Item
10		- Pin (P/O PL 4.20 Item 29)
11	007N01501 запросить цену →	Agitator Idler gear
12	007N01502 запросить цену →	Registration Idler gear (A)
13		- Mixer gear (P/O PL 4.20 Item 31)
14		- Xerographic module base gear (P/
15		- Coupling (P/O PL 4.20 Item 32)
16	007N01505 запросить цену →	Registration Idler gear (B)
17	007N01506 запросить цену →	Pickup idler gear (A)
18	007N01507 запросить цену →	Bypass idler gear (A)
19	007N01508 запросить цену →	Bypass idler gear (B)
20	007N01509 запросить цену →	Duplex idler gear
21		- Bracket (P/O PL 4.20 Item 1)
22		- E-Clip (P/O PL 4.20 Item 1)
23		- Swing bracket (P/O PL 4.20 Item 1)
24		- Collar (P/O PL 4.20 Item 1)
25		- Main bracket (P/O PL 4.20 Item 1)
26		- Spring (P/O PL 4.20 Item 1)
27		- Cable clamp (Not Spared)
28		- Harness (P/O PL 4.20 Item 1)
29	007N01516 запросить цену →	Toner dispense gear assembly
30	007N01499 запросить цену →	Agitator gear assembly
31	007N01503 запросить цену →	Mixer gear assembly
32	007N01558 запросить цену →	Xerographic module base gear
5-6		WorkCentre
1	002N02558 запросить цену →	DADF assembly (REP 5.1), (ADJ
2	022N02280 запросить цену →	Document transport assembly
3		- Front cover (P/O PL 5.10 Item 1)
4		- Rear cover (P/O PL 5.10 Item 1)
5	050N00494 запросить цену →	Input tray assembly (REP 5.1)
6		- Stacker tray (P/O PL 5.10 Item 5)
7		- Document guide left (P/O PL 5.10
8		- Washer (P/O PL 5.10 Item 5)
9	007N01525 запросить цену →	Pinion gear
10		- Document guide right (P/O PL 5.10
11		- Lower cover (P/O PL 5.10 Item 5)
12	140N62867 запросить цену →	Paper length sensor (Q05-120)
13		- Spring (P/O PL 5.10 Item 5)
14		- Actuator (P/O PL 5.10 Item 5)
15	091N80242 запросить цену →	Max fill label
16	003N00967 ✓ в наличии	Right counterbalance
17	003N01004 запросить цену →	Left counterbalance
18		- Idle roll (P/O PL 5.10 Item 1)
19		- Idle shaft (P/O PL 5.10 Item 1)
20		- Retaining plate (P/O PL 5.10 Item
21		- Spring (P/O PL 5.10 Item 1)
22		- Ground harness (P/O PL 5.10 Item
23	025N00081 запросить цену →	Document pad
24	130N01274 запросить цену →	Gate sensor (Q05-150)
25		- Actuator cradle (P/O PL 5.10 Item
26		- Actuator (P/O PL 5.10 Item 1)
27		- Spring (P/O PL 5.10 Item 1)
28		- Sensor harness (P/O PL 5.10 Item
29		- Platen cover (P/O PL 5.10 Item 1)
30		- Idler cover (P/O PL 5.10 Item 1)
1		- Transport assembly (P/O PL 5.10
2		- E-clip (P/O PL 5.15 Item 1)
3		- Bearing (P/O PL 5.15 Item 1)
4		- Pick up clutch (CL05-300) (P/O PL
5	130N01466 запросить цену →	Feed roll assembly (See Note)
6	030N00721 запросить цену →	Upper feed assembly (REP 5.1)
7		- Spring (P/O PL 5.15 Item 6)
8		- Link arm (P/O PL 5.15 Item 6)
9		- Feed gate (P/O PL 5.15 Item 6)
10		- Upper feed cover (P/O PL 5.15
11	002N02288 запросить цену →	Top cover assembly (REP 5.1)
12		- Actuator (P/O PL 5.15 Item 11)
13		- Spring (P/O PL 5.15 Item 11)
14	140N62869 запросить цену →	Registration sensor (Q05-130)
15		- Ground harness (P/O PL 5.15 Item
16		- Ground clip (P/O PL 5.15 Item 11)
17		- Harness cover (P/O PL 5.15 Item
18		- Top cover restraining strap (P/O PL
19		- Sensor housing (P/O PL 5.15 Item
20	007N01523 запросить цену →	Registration gear
21		- Registration roll (P/O PL 5.15 Item
22	002N02583 запросить цену →	Top cover
23	038N00497 запросить цену →	Duplex guide (REP 5.1)
24		- Idler shaft (P/O PL 5.15 Item 23)
25		- Idler springs (P/O PL 5.15 Item 23)
26		- Upper duplex guide (P/O PL 5.15
27		- Lower duplex guide (P/O PL 5.15
28		- Idlers (P/O PL 5.15 Item 23)
5-8		WorkCentre
1		- Transport assembly (REF: PL 5.10
2		- Exit roll (P/O PL 5.20 Item 1)
3		- E-clip (P/O PL 5.20 Item 1)
4	140N63152 запросить цену →	DADF sensor PWB
5	007N01538 запросить цену →	Exit roll gear (REP 5.1)
6	140N63144 запросить цену →	DADF PWB (REP 5.2)
7		- Scan motor harness (P/O PL 5.20
8	152N11711 запросить цену →	Main I/F
9		- Left guide (P/O PL 5.20 Item 1)
10		- Right guide (P/O PL 5.20 Item 1)
11	130N01465 запросить цену →	Lower feed assembly (REP 5.1)
12	019N00795 запросить цену →	Retard pad (See Note)
13	140N63150 запросить цену →	Document detect sensor (Q05-
14		- Lower feed bottom cover (P/O PL
15		- Lower feed top cover (P/O PL 5.20
16	140N63151 запросить цену →	Exit open Sensor (Q05-150)
17	120N00488 запросить цену →	Actuator
18		- Spring (P/O PL 5.20 Item 11)
19		- Not used
20		- Idler roll (P/O PL 5.20 Item 22)
21		- Idler disc (P/O PL 5.20 Item 22)
22		- Shaft (P/O PL 5.20 Item 26) (REP
23		- Spring (P/O PL 5.20 Item 26)
24	063N00110 запросить цену →	Static eliminator
25		- Exit cover (P/O PL 5.20 Item 26)
26	002N02584 запросить цену →	Exit assembly (REP 5.1)
27		- Clutch & switch harness (P/O PL
28		- Exit roll bearing (P/O PL 5.20 Item
29		- Bearing (P/O PL 5.20 Item 1)
30		- Scan motor harness (P/O PL 5.20
1		- Transport assembly (REF: PL 5.10
2		- E-clip (P/O PL 5.25 Item 1)
3		- Bearing (P/O PL 5.25 Item 1)
4	127N07500 запросить цену →	DADF duplex motor assembly
5		- Duplex motor (MOT05-210) (P/O
6		- Duplex bracket (P/O PL 5.25 Item
7		- Switch bracket (P/O PL 5.25 Item
8	152N11715 запросить цену →	DADF door open switch (S05-160)
9		- Switch guard (P/O PL 5.25 Item 1)
10	127N07498 запросить цену →	DADF Scan motor assembly (REP
11		- Gear assembly (P/O PL 5.25 Item
12	127N07497 запросить цену →	DADF scan motor (MOT05-200)
13		- Drive gear cover (P/O PL 5.25 Item
14		- Harness clip (P/O PL 5.25 Item 1)
15		- Gate roll (P/O PL 5.25 Item 1)
16		- Bush holder (P/O PL 5.25 Item 1)
17	009N01605 запросить цену →	Spring clutch
18	007N01524 запросить цену →	Gear
19		- Registration clutch (CL05-310) (P/
20	007N01557 запросить цену →	Gear (REP 5.1)
21	006N01300 запросить цену →	Clutch shaft (REP 5.1)
22		- Duplex roll (P/O PL 5.25 Item 1)
23		- Scan roll (P/O PL 5.25 Item 1)
24		- Roll bearing (P/O PL 5.25 Item 1)
25	050N00500 запросить цену →	Duplex gate (REP 5.1)
26		- Spring (P/O PL 5.25 Item 1)
27		- Actuator (P/O PL 5.25 Item 1)
28		- Actuator (P/O PL 5.25 Item 1)
5-10		WorkCentre
1	062N00271 запросить цену →	LSU (REP 6.1)
2		- Ground harness (Not Spared)
3	127N07486 запросить цену →	LSU fan (REP 6.2)
4		- LSU fan duct (Not Spared)
1	050N00488 запросить цену →	Cassette assembly
2		- Cassette cover (P/O PL 7.10 Item
3	038N00495 запросить цену →	Left side paper guide
4	003N01005 запросить цену →	Latch
5	009N01615 запросить цену →	Latch spring
6		- Right side paper guide (P/O PL
7	091N80243 запросить цену →	MAX fill label
8	038N00496 запросить цену →	Paper guide
9		- Rack gear (P/O PL 7.10 Item 1)
10	007N01526 запросить цену →	Pinion gear 24T
11		- Knock-up plate stopper (P/O PL
12	032N00475 запросить цену →	Rear paper guide
13	003N01011 запросить цену →	Latch lever
14	032N00476 запросить цену →	Latch
15		- Knock-up plate (P/O PL 7.10 Item
16	019N00796 запросить цену →	Pad
17		- Actuator arm (P/O PL 7.10 Item 1)
18		- Paper size actuator (P/O PL 7.10
19		- Shaft (P/O PL 7.10 Item 1)
20		- Lever (P/O PL 7.10 Item 1)
21	091N80244 запросить цену →	Paper loading label
22		- Bracket (P/O PL 7.10 Item 1)
23		- Bush (P/O PL 7.10 Item 1)
24	007N01527 запросить цену →	Elevator gear
25	007N01528 запросить цену →	Drive gear
26		- Casette frame (P/O PL 7.10 Item 1)
27		- E-Clip (P/O PL 7.10 Item 1)
5-12		WorkCentre
1	130N01460 запросить цену →	Paper size detect assembly (REP
2	130N01274 запросить цену →	Tray 1 home position sensor (Q07-
3		- Harness (P/O PL 7.15 Item 1)
4		- Housing (P/O PL 7.15 Item 1)
5	130N01461 запросить цену →	Paper size detect PWB (REP 7.3)
6		- Grounding strip (P/O PL 7.15 Item
7		- Sensor harness (Not Spared)
8	127N07488 запросить цену →	Tray 1 elevating motor (MOT04-
9		- Tray 1 feed gear (Not Spared)
10		- Retard roll gear (Not Spared)
11		- E-Clip (Not Spared)
12		- E-Clip (Not Spared)
13		- Pick-up gear (Not Spared)
14		- Bearing (P/O PL 7.15 Item 15)
15		- Retard assembly (Not Spared)
16		- Drive shaft (P/O PL 7.15 Item 15)
17		- Actuator (P/O PL 7.15 Item 15)
18	006N01299 запросить цену →	Retard shaft
19	006N01293 запросить цену →	Pin
20	022N02232 ✓ в наличии	Retard roll assembly
21	022N02231 запросить цену →	Drive dog coupling
22	017N00259 запросить цену →	Drive dog
23		- Retard bracket (P/O PL 7.15 Item
24		- Tray feed assembly (REF PL 8.10
25		- Not used
26		- Right hand base (REF: PL 7.17)
27		- Not used
28		- Casette (REF: PL 7.10)
29		- Rear panel (Not Spared)
30	005N01085 запросить цену →	Pick-up clutch (CL08-810)
31		- K-L Clip (Not Spared)
32	152N11714 запросить цену →	Tray connector
1	038N00502 запросить цену →	Guide (REP 8.7)
2	130N01213 запросить цену →	Speaker (REP 8.4)
3		- Right hand base (REF: PL 7.15
4		- Guide (Not Spared)
5	022N02279 запросить цену →	Transport roll idler assembly (REP
6		- Spring holder (P/O PL 7.17 Item 5)
7		- Bearing (P/O PL 7.17 Item 5)
8		- E-clip (P/O PL 7.17 Item 5)
9		- Transport roll Idler (P/O PL 7.17
10		- Spring (P/O PL 7.17 Item 5)
5-14		WorkCentre
1	062N00272 запросить цену →	Tray assembly
2		- Locking pin (P/O PL 7.20 Item 1)
3	130N01274 запросить цену →	Tray home position sensor (Q07-
200		tray 2), (Q07-300 tray 3), (Q07-
400		tray 4). Paper low sensor (Q07-
260		tray 2), (Q07-360 tray 3), (Q07-
460		tray 4)
4		- Housing (P/O PL 7.20 Item 1)
5	130N01461 запросить цену →	Paper size detect PWB (REP 7.4)
6	140N63148 запросить цену →	Tray PWB
7	127N07488 запросить цену →	Tray elevating motor (MOT04-520
8		- Ground strip (P/O PL 7.20 Item 1)
9	023N01160 запросить цену →	Feed motor assembly
10		- Rear cover (P/O PL 7.20 Item 1)
11		- Retard assembly cover (P/O PL
12	032N00477 запросить цену →	Mylar strip
13		- Paper guide (P/O PL 7.20 Item 1)
14		- Base cover (P/O PL 7.20 Item 1)
15		- Right hand base (P/O PL 7.20 Item
16		- Gear cover (P/O PL 7.20 Item 1)
17	152N11714 запросить цену →	Tray connector
18	002N02579 запросить цену →	Access door assembly
19		- Casette (REF: PL 7.10)
20		- Cover door (P/O PL 7.20 Item 1)
21		- Rear panel (P/O PL 7.20 Item 1)
22		- Retard assembly (REF: PL 7.25
23		- E-Clip (P/O PL 7.20 Item 1)
24		- Bearing (P/O PL 7.20 Item 1)
25	130N01464 запросить цену →	Paper size detect assembly (REP
26		- Grounding strip (P/O PL 7.20 Item
27		- Harness (P/O PL 7.20 Item 1)
28	002N02580 запросить цену →	Grounding strip
1		- Retard assembly (P/O PL 7.20 Item
2		- Actuator (P/O PL 7.25 Item 1)
3		- Drive shaft (P/O PL 7.25 Item 1)
4		- Retard bracket (P/O PL 7.25 Item
5		- Retard shaft (P/O PL 7.25 Item 1)
6	006N01293 запросить цену →	Pin
7		- E-Clip (P/O PL 7.25 Item 23)
8		- Bearing (P/O PL 7.25 Item 23)
9	022N02231 запросить цену →	Drive dog Coupling
10	017N00259 запросить цену →	Drive dog
11	022N02232 ✓ в наличии	Roll assembly (See Note 2)
12		- Spring (P/O PL 7.20 Item 1)
13		- Retard roll release assembly (P/O
14	130N01274 запросить цену →	Tray feed sensor, SCF door sensor
15		- Cradle (P/O PL 7.25 Item 23)
16		- Actuator (P/O PL 7.25 Item 23)
17		- Spring (P/O PL 7.25 Item 23)
18		- Paper transport housing (P/O PL
19	009N01605 запросить цену →	Spring Clutch
20		- Bush holder (P/O PL 7.25)
21	007N01529 запросить цену →	Gear (REP 7.2)
22		- Transport roll (P/O PL 7.25 Item 23)
23		- Paper transport (Not Spared)
24		- Gear, retard assembly (P/O PL 7.20
25		- Gear, paper transport assembly (P/
26		- Tray feed assembly (REF: PL 8.10)
27		- Paper guide assembly (P/O PL
28		- E-Clip (P/O PL 7.20 Item 1)
29		- Gear, tray feeder assembly (P/O PL
30	005N01085 запросить цену →	Tray pickup clutch (Tray 2 CL08-
31		- Rear frame (P/O PL 7.20 Item 1)
32		- R/H base (P/O PL 7.20 Item 1)
5-16		WorkCentre
1	002N02561 запросить цену →	Side cover assembly (REP 8.1)
2		- E-Clip (P/O PL 7.30 Item 1)
3		- Collar (P/O PL 7.30 Item 1)
4	005N01088 запросить цену →	Duplex feed clutch (CL08-860)
5	007N01530 запросить цену →	Belt
6	020N00829 запросить цену →	Duplex pulley
7		- Bearing (P/O PL 7.30 Item 1)
8		- Ground strip (P/O PL 7.30 Item 1)
9		- Ground harness (P/O PL 7.30 Item
10	022N02274 запросить цену →	Duplex feed roll
11		- Duplex guide (P/O PL 7.30 Item 1)
12	022N02275 запросить цену →	Duplex feed roll
13	009N01366 запросить цену →	Latch spring
14	003N01017 запросить цену →	Rear latch
15		- Shaft (P/O PL 7.30 Item 1)
16		- Handle (P/O PL 7.30 Item 1)
17	003N01016 запросить цену →	Latch front
18	130N01274 запросить цену →	Duplex jam 1 sensor (Q08-700)
19		- Sensor holder (P/O PL 7.30 Item 1)
20		- Actuator (P/O PL 7.30 Item 1)
21	009N01597 запросить цену →	Spring
22		- Duplex side guide (P/O PL 7.30
23	009N01598 запросить цену →	Spring
24		- Duplex exit guide (P/O PL 7.30
25		- Side cover (P/O PL 7.30 Item 1)
26		- Bypass tray (REF: PL 7.40 Item 1)
27		- Label (P/O PL 7.30 Item 1)
28		- Duplex assembly (REF: PL 7.35
29	120N00500 запросить цену →	Actuator assembly
1	002N02576 запросить цену →	Duplex assembly
2		- Grounding brush (P/O PL 7.35 Item
3	115N00860 запросить цену →	Static eliminator
4		- Duplex guide (P/O PL 7.35 Item 1)
5	009N01599 запросить цену →	Spring
6	022N02234 запросить цену →	Duplex idler roll
7	115N00864 запросить цену →	Spring clip
8		- Ground harness assembly (P/O PL
9		- Ground harness (P/O PL 7.35 Item
10		- Double sided tape (P/O PL 7.35
11		- Transfer ground strip (P/O PL 7.35
12		- Detack ground strip (P/O PL 7.35
13		- Ground strip (P/O PL 7.35 Item 1)
14		- Feed guide (P/O PL 7.35 Item 1)
15		- Damper bracket (P/O PL 7.35 Item
16	127N07485 запросить цену →	Duplex fan
17	127N07495 запросить цену →	Duplex fan
18	022N02277 запросить цену →	Transfer roll assembly (See Note)
19	022N02235 запросить цену →	Transfer roll (See Note)
20	115N00863 запросить цену →	Bush
21		- Gear (P/O PL 7.35 Item 18)
22	019N00913 запросить цену →	Retainer
23	009N01600 запросить цену →	Spring
24		- E-Clip (P/O PL 7.35 Item 19)
25	009N01601 запросить цену →	Spring plate
26	019N00914 запросить цену →	Retainer
27	016N00289 запросить цену →	Bush
28		- Harness cover (P/O PL 7.35 Item 1)
29		- Side cover (REF: PL 7.30 Item 1)
30	152N11710 запросить цену →	Duplex harness
5-18		WorkCentre
1	050N00493 запросить цену →	Bypass tray assembly
2	007N01210 запросить цену →	Pinion gear
3		- Side guide left (P/O PL 7.40 Item 1)
4		- Side guide right (P/O PL 7.40 Item
5	050N00495 запросить цену →	Exit tray
6		- Top cover (P/O PL 7.40 Item 1)
7		- Bypass label (P/O PL 7.40 Item 1)
8		- Lower cover (P/O PL 7.40 Item 1)
1	130N01459 запросить цену →	Tray feed assembly (REP 7.1)
2	130N01274 запросить цену →	Paper empty sensor (Q07-110
3		- Ground strip (P/O PL 8.10 Item 1)
4		- Actuator (P/O PL 8.10 Item 1)
5		- Feed head (P/O PL 8.10 Item 1)
6		- Feed roll shaft (P/O PL 8.10 Item 1)
7		- Bearing (P/O PL 8.10 Item 1)
8		- E-Clip (P/O PL 8.10 Item 1)
9	005N01094 запросить цену →	Clutch
10	007N01520 запросить цену →	Feed roll gear
11	005N01087 запросить цену →	Feed roll drive dog
12	022N02232 ✓ в наличии	Roll assembly (See Note)
13	007N01556 запросить цену →	Intermediate drive gear
14	007N01522 запросить цену →	Nudger roll gear
15		- Harness (P/O PL 8.10 Item 1)
16		- Spring (Not Spared)
17		- Tray up limit switch (P/O PL 8.10
5-20		WorkCentre
1		- Registration guide assembly (Not
2	015N00589 запросить цену →	Registration roll cover (REP 8.2)
3		- Registration guide base (Not
4		- Registration sensor actuator (P/O
5		- Feed sensor actuator (P/O PL 8.15
6		- Actuator spring (P/O PL 8.15 Item
7		- Registration actuator cradle (P/O
8	130N01274 запросить цену →	Registration sensor (Q08-500),
9		- Cradle (P/O PL 8.15 Item 15) (REP
10		- Duplex jam sensor actuator (P/O
11	009N01513 запросить цену →	Spring (REP 8.2)
12		- Registration guide housing (P/O PL
13	022N02278 запросить цену →	Registration sensor actuator
14	120N00501 запросить цену →	Feed sensor actuator assembly
15	120N00502 запросить цену →	Duplex jam 2 sensor actuator
1	002N02563 запросить цену →	Paper transport assembly (REP
2	019N00911 запросить цену →	Bypass tray retard assembly (REP
3		- Retard pad holder (P/O PL 8.20
4	019N00566 ✓ в наличии	Retard pad (See Note) (REP 8.5)
5		- E-Clip (P/O PL 8.20 Item 1)
6		- Bearing (P/O PL 8.20 Item 1)
7		- Lower guide (P/O PL 8.20 Item 1)
8	007N01535 запросить цену →	Gear
9		- E-Clip (P/O PL 8.20 Item 1)
10	002N02577 запросить цену →	Bypass tray feed roll assembly
11		- Shaft (P/O PL 8.20 Item 10)
12	029N00374 запросить цену →	Pin
13	016N00290 запросить цену →	Clutch bush
14	009N01602 запросить цену →	Clutch spring
15	005N01090 запросить цену →	Collar
16		- Roller frame (P/O PL 8.20 Item 10)
17	022N02191 запросить цену →	Feed roll
18	005N01089 запросить цену →	Clutch
19	007N01533 запросить цену →	Gear 26T
20		- Shaft (P/O PL 8.20 Item 10)
21		- Washer (P/O PL 8.20 Item 10)
22	007N01179 запросить цену →	Idler gear 38T
23	022N02190 запросить цену →	Roll assembly
24	007N01534 запросить цену →	Idler gear 34T
25	009N01604 запросить цену →	Spring
26	130N01274 запросить цену →	Bypass paper empty sensor (Q07-
27		- Upper guide (P/O PL 8.20 Item 1)
28	005N01085 запросить цену →	Bypass feed clutch
29		- KL-Clip (P/O PL 8.20 Item 1)
30	009N01603 запросить цену →	Spring clutch
31		- Bush (P/O PL 8.20 Item 1)
5-22		WorkCentre

2. PL 9.10 Toner and Xerographic

№	Артикул	Описание
1		- Exit assembly (REF: PL 10.15 Item
2		- Exit guide assembly (Not Spared)
3		- Exit drive assembly (REF: PL 10.20
4		- Fuser assembly (REF: PL 10.25
5-24		WorkCentre
1	002N02554 запросить цену →	Exit assembly (REP 10.2)
2	130N01274 запросить цену →	Out bin full sensor (Q08-720), Exit
3	121N01130 запросить цену →	Duplex solenoid assembly (REP
4		- Duplex gate solenoid (SOL 08-870)
5		- Washer (P/O PL 10.15 Item 3)
6		- Spring (P/O PL 10.15 Item 3)
7		- Actuator (P/O PL 10.15 Item 3)
8		- Spring (P/O PL 10.15 Item 1)
9		- Duplex roll idler (P/O PL 10.15 Item
10		- Lower exit guide (P/O PL 10.15
11	007N01555 запросить цену →	Gear
12		- E-Clip (P/O PL 10.15 Item 1)
13		- Bush (P/O PL 10.15 Item 1)
14		- Lower exit roll (P/O PL 10.15 Item
15	050N00499 запросить цену →	Duplex gate (REP 10.3)
16		- Bush (P/O PL 10.15 Item 1)
17		- E-Clip (P/O PL 10.15 Item 1)
18		- Upper exit guide (P/O PL 10.15
19		- Transport roll idler (P/O PL 10.15
20	022N02272 запросить цену →	Duplex roll idler
21		- Pin (P/O PL 10.15 Item 1)
22		- Transport roll (22A), Duplex roll
23		- Upper exit roller (P/O PL 10.15 Item
24		- Sensor cover (P/O PL 10.15 Item 1)
25	017N00266 запросить цену →	Actuator
26		- Exit guide (P/O PL 10.15 Item 1)
27	007N01559 запросить цену →	Gear
28	007N01513 запросить цену →	Gear
29		- Static eliminator (P/O PL 10.15 Item
30		- Exit assembly bracket (Not Spared)
1	002N02555 запросить цену →	Exit drive assembly (REP 10.4)
2	127N07490 запросить цену →	Exit motor (MOT 04-200), Duplex
3	127N01443 запросить цену →	Fuser motor (MOT 10-400)
4	007N01510 запросить цену →	Exit idler gear (A)
5	007N01511 запросить цену →	Fuser idler gear (A)
6		- E-Clip (P/O PL 10.20 Item 1)
7	007N01512 запросить цену →	Exit idler gear (C)
8	002N02575 запросить цену →	Motor harness
9		- Fan blade (P/O PL 10.20 Item 1)
10		- Mounting plate (P/O PL 10.20 Item
5-26		WorkCentre
1	002N02557 запросить цену →	Fuser assembly (See Note) (REP
2	130N01463 запросить цену →	Thermostat assembly
3	031N00217 запросить цену →	Stripper finger assembly
4		- Stripper finger (P/O PL 10.25 Item
5		- Finger holder (P/O PL 10.25 Item 3)
6		- Spring (P/O PL 10.25 Item 3)
7	009N01595 запросить цену →	Spring (REP 10.5)
8	152N11708 запросить цену →	Connector
9	130N01462 запросить цену →	Thermistor assembly
10	120N00487 запросить цену →	Fuser exit sensor assembly
11		- Actuator cradle (P/O PL 10.25 Item
12		- Actuator (P/O PL 10.25 Item 10)
13		- Spring (P/O PL 10.25 Item 10)
14		- Fusing unit (P/O PL 10.25 Item 1)
15	152N11709 запросить цену →	AC Fuser harness
1		- Fuser cover (P/O PL 10.25 Item 1)
2		- Roll (P/O PL 10.25 Item 1)
3		- Pin (P/O PL 10.25 Item 1)
4	030N00720 запросить цену →	Gear and bracket assembly
5		- Gear (P/O PL 10.26 Item 4)
6		- Bracket (P/O PL 10.26 Item 4)
7	115N00862 запросить цену →	Carbon brush assembly (REP 10.5)
8		- Carbon brush (P/O PL 10.26 Item
9		- Spring (P/O PL 10.26 Item 7)
10		- Lower brush cover (P/O PL 10.25
11		- Upper brush cover (P/O PL 10.25
12	022N02233 запросить цену →	Heat roller assembly (See Note
13		- Heat roller (P/O PL 10.26 Item 12)
14		- Heat roller collar (P/O PL 10.26
15	013N13866 запросить цену →	Bearing (REP 10.5)
16	016N00295 запросить цену →	Heat roller collar (See Note 2)
17		- Spring (P/O PL 10.25 Item 1)
18		- Jam lever LH (P/O PL 10.25 Item 1)
19		- Bracket (P/O PL 10.25 Item 1)
20		- Bracket (P/O PL 10.25 Item 1)
21		- Jam lever RH (P/O PL 10.25 Item
22	013N13847 запросить цену →	Bearing (REP 10.5)
23	022N02273 запросить цену →	Pressure roller (See Note 1)
24		- E-clip (P/O PL 10.25 Item 1)
25		- Cleaning shaft (P/O PL 10.25 Item
26		- Input guide (P/O PL 10.25 Item 1)
27		- Pressure bearing (P/O PL 10.25
28		- Spring (P/O PL 10.25 Item 1)
29		- Fuser cover (P/O PL 10.25 Item 1)
30		- Grounding strip (P/O PL 10.25 Item
31		- Cover (P/O PL 10.25 Item 1)
32		- Grounding strip (P/O PL 10.25 Item
33		- Cleaning felt (P/O PL 10.25 Item 1)
5-28		WorkCentre
1	101N01389 запросить цену →	Door
2	002N02626 запросить цену →	Front cover
3		- Interlock switch bracket (Not
4	109N00655 запросить цену →	Finisher door switch (S12-870)
5	101N01406 запросить цену →	Top infill cover
6		- Exit cover (Not Spared)
7	002N02572 запросить цену →	Top cover (REP 12.4)
8	140N63143 запросить цену →	Finisher PWB (REP 12.2)
9		- PWB bracket (Not Spared)
10		- Stand off (Not Spared)
11	121N01131 запросить цену →	Magnet
12		- Magnet bracket (Not Spared)
13	130N01274 запросить цену →	IOT Set sensor (Q12-875)
14		- Front side plate (Not Spared)
15		- Rear side plate (Not Spared)
16		- Base plate (Not Spared)
17		- Interface harness bracket (Not
18	113N01304 запросить цену →	Interface harness
19	002N02573 запросить цену →	Rear cover (REP 12.4)
20		- Exit belt cover (Not Spared)
21		- Entry belt cover (Not Spared)
22		- Bearing (Not Spared)
23		- E-Clip (Not Spared)
24		- Hook (Not Spared)
25		- Guide (Not Spared)
26		- Pin (Not Spared)
27		- Shaft (Not Spared)
28		- Spring (Not Spared)
29		- Left cover assembly (Not Spared)
30		- PWB Access cover (Not Spared)
1		- Lower entry guide (Not Spared)
2		- Entry roll (2A), Transport roll (2B)
3		- Upper entrance guide (Not Spared)
4		- Entry motor bracket (Not Spared)
5	127N07484 запросить цену →	Entrance motor (MOT12-100)
6		- E-Clip (Not Spared)
7		- Bearing (Not Spared)
8	020N00821 запросить цену →	Pulley
9		- Belt tensioner (Not Spared)
10		- Spring (Not Spared)
11		- Hinge bracket (Not Spared)
12		- Hinge shaft (Not Spared)
13		- E-Clip (Not Spared)
14		- Bearing (Not Spared)
15	130N01274 запросить цену →	Duplex paper sensor (Q12-880),
16		- Actuator cover (Not Spared)
17		- Duplex actuator (Not Spared)
18		- Spring (Duplex) (Not Spared)
19		- Spring (Entry) (Not Spared)
20		- Entry actuator (Not Spared)
21		- Idler (Not Spared)
22		- Leaf spring (Not Spared)
23		- Document entry guide (Not Spared)
24		- Duplex guide (Not Spared)
25		- Magnet catch plate (Not Spared)
26	023N01155 запросить цену →	Drive belt
5-30		WorkCentre
1	022N02228 запросить цену →	Exit roll (REP 12.3)
2		- Upper exit guide (Not Spared)
3		- Actuator (Not Spared)
4		- Spring (Not Spared)
5		- Leaf spring (Not Spared)
6		- Idler (Not Spared)
7	130N01274 запросить цену →	Exit sensor (Q12-805) (REP 12.3),
8	115N00860 запросить цену →	Static eliminator
9		- Lower exit guide (Not Spared)
10	127N07483 запросить цену →	Exit motor (MOT12-110)
11		- Motor bracket (Not Spared)
12	023N01154 запросить цену →	Drive belt (REP 12.3)
13		- Bearing (Not Spared)
14		- E-Clip (Not Spared)
15		- Pulley (Not Spared)
16		- Bearing (Not Spared)
17		- Gear 34T (P/O PL 12.20 Item 33)
18		- Gear 22T (P/O PL 12.20)
19		- Shaft (Not Spared)
20		- E-Clip (Not Spared)
21		- Bearing (Not Spared)
22		- Compiler guide (Not Spared)
23		- Paddle (P/O PL 12.20 Item 33)
24		- Paddle gear 18T (P/O PL 12.20
25		- Paper detector sensor (Q12-865)
26		- Shaft (Not Spared)
27		- Actuator (Not Spared)
28		- Spring (Not Spared)
29		- Paddle bracket (Not Spared)
30		- Gear 18T (P/O PL 12.20 Item 33)
31		- Pin (Not Spared)
32		- Harness (P/O PL 12.20 Item 33)
33	022N02276 запросить цену →	Compiler assembly (REP 12.5)
1		- Bracket (P/O PL 12.25 Item 20)
2	127N07492 запросить цену →	Support finger motor (MOT12-400)
3	130N01274 запросить цену →	Ejector encoder sensor (Q12-835)
4		- Bearing (P/O PL 12.25 Item 21) &
5	007N01492 запросить цену →	Gear 20T
6	007N01493 запросить цену →	Gear 60T
7		- E-Clip (P/O PL 12.25 Item 21) &
8		- Transport shaft (P/O PL 12.25 Item
9		- Support finger (P/O PL 12.25 Item
10		- Bracket (P/O PL 12.25 Item 21) &
11		- Pinion gear 18T (P/O PL 12.25 Item
12		- Pinion shaft (P/O PL 12.25 Item 21)
13		- Pin (P/O PL 12.25 Item 21) & (PL
14		- Gear 30T (P/O PL 12.25 Item 21) &
15		- Bearing (P/O PL 12.25 Item 21) &
16		- E-Clip (P/O PL 12.25 Item 21) &
17		- Roller (P/O PL 12.25 Item 21) & (PL
18		- Shaft (P/O PL 12.25 Item 21) & (PL
19		- E-Clip (P/O PL 12.25 Item 21) &
20		- Support finger assembly (Not
21	019N00922 запросить цену →	Front support finger assembly
22	019N00923 запросить цену →	Rear support finger assembly (REP
5-32		WorkCentre
1	033N00239 запросить цену →	Compiler exit paddles
2		- Paddle shaft (Not Spared)
3		- Upper compiler cover (Not Spared)
4	127N07492 запросить цену →	Paddle motor (MOT 12-200)
5		- Paddle motor bracket (Not Spared)
6		- E-Clip (Not Spared)
7		- Bearing (Not Spared)
8		- Rear jogger arm (P/O PL 12.30
9		- Jogger bush (P/O PL 12.30 Item
10	130N01274 запросить цену →	Paddle home sensor (Q2-810),
11		- Compiler rear frame (Not Spared)
12		- Jogger shaft (P/O PL 12.30 Item
13		- Rear belt holder (P/O PL 12.30
14		- Jogger spring (P/O PL 12.30 Item
15		- Timing pulley (P/O PL 12.30 Item
16		- Pivot tube (P/O PL 12.30 Item 27) &
17		- Idler (P/O PL 12.30 Item 27) & (PL
18		- Spring (P/O PL 12.30 Item 27) &
19		- Jogger motor bracket (P/O PL
20		- Front jogger motor (MOT12-300)
21		- Paddle home actuator (Not spared)
22		- Belt holder front (P/O PL 12.30 Item
23	023N01153 запросить цену →	Jogger belt (REP 12.8)
24		- Front jogger arm (P/O PL 12.30
25		- Compiler front frame (P/O PL 12.30
26	007N01497 запросить цену →	Paddle gear 56T
27	038N00494 запросить цену →	Front jogger assembly (REP 12.5)
28	038N00493 запросить цену →	Rear jogger assembly (REP 12.5)
29		-- E-Clip (P/O PL 12.30 Item 27) &
1		- Stapler guide (Not Spared)
2	029N00373 запросить цену →	Stapler assembly
3		- Stapler bracket (Not Spared)
4	029N00371 запросить цену →	Stapler Cartridge
5		- Staple refill (Not Spared)
5-34		WorkCentre
1	127N07493 запросить цену →	Ejector motor (MOT 12-500) (REP
2	130N01274 запросить цену →	Support finger home sensor (Q 12-
3		- Motor bracket (P/O PL 12.40 Item
4		- Drive belt (P/O PL 12.40 Item 16)
5		- Eject unit (P/O PL 12.40 Item 16)
6		- Document grip assembly (P/O PL
7		- Ejector belt (P/O PL 12.40 Item 16)
8		- Bearing (P/O PL 12.40 Item 16)
9		- Bearing (P/O PL 12.40 Item 16)
10		- Ejector belt rear cover (P/O PL
11		- Ejector rear frame (P/O PL 12.40
12		- E-Clip (P/O PL 12.40 Item 16)
13		- Cam (P/O PL 12.40 Item 16)
14		- Link (P/O PL 12.40 Item 16)
15		- Spring (P/O PL 12.40 Item 16)
16	019N00924 запросить цену →	Ejector assembly (REP 12.7)
1	050N00489 запросить цену →	Stacker tray
2		- Tray support (Not Spared)
3		- Stud (Not Spared)
4		- Roller (Not Spared)
5		- Rack bracket (Not Spared)
6		- Grounding strip (Not Spared)
7	050N00490 запросить цену →	Stacker bottom switch (S12-845)
8	130N01274 запросить цену →	Stacker top sensor (Q12-840)
9		- Actuator (Not Spared)
10		- Retainer (Not Spared)
11		- spring (Not Spared)
12		- Left cover (Not Spared)
13		- Drive shaft (Not Spared)
14		- E-Clip (Not Spared)
15	007N01491 запросить цену →	Gear 35T (REP 12.9)
16		- Pin (2x14) (Not Spared)
17	007N01490 запросить цену →	Pinion gear (REP 12.9)
18		- Bearing (Not Spared)
19		- Worm gear bracket (Not Spared)
20	127N07494 запросить цену →	Stacker tray motor (MOT 12-600)
21		- Pin (2x10) (Not Spared)
22	050N00491 запросить цену →	Worm gear (REP 12.9)
23		- Shaft (Not Spared)
24	020N00828 запросить цену →	Worm wheel (REP 12.9)
25		- Worm shaft (Not Spared)
26		- Motor bracket (Not Spared)
27		- Motor support bracket (Not Spared)
28		- Pulley (Not Spared)
29	023N01156 запросить цену →	Belt (REP 12.9)
30		- PWB access cover (Not Spared)
5-36		WorkCentre
1	050N00504 запросить цену →	Finisher assembly (complete)
2		- Stacker assembly (REF: PL 12.45)
3		- Support finger assembly (REF: PL
4		- Ejector assembly (REF: PL 12.40)
5		- Jogger and Paddle assembly (REF:
6		- Duplex and Entry components
7		- Finisher frame (REF: PL 12.10)
8		- Stapler assembly (REF: PL 12.35)
1	002N02559 запросить цену →	Scanner assembly (REP 14.1)
2	101N01399 запросить цену →	CCD module (REP 14.2)
3		- Shaft (P/O PL 14.10 Item 1)
4	127N07496 запросить цену →	Scanner drive motor assembly
5		- Sheave (P/O PL 14.10 Item 4)
6		- E-clip (P/O PL 14.10 Item 4)
7	109N00656 запросить цену →	CCD ribbon cable (REP 14.2)
8		- Ribbon cable cover (P/O PL 14.10
9	020N00830 запросить цену →	Drive belt pulley (REP 14.2)
10		- Pulley seat (P/O PL 14.10 Item 1)
11	009N01616 запросить цену →	Pulley spring
12		- Platen cover sensor actuator (P/O
13		- Spring (P/O PL 14.10 Item 1)
14	130N01274 запросить цену →	Platen cover sensor (Q05-400)
15	140N63149 запросить цену →	Scanner PWB (REP 14.2)
16		- Drive motor harness (P/O PL 14.10
17	152N11716 запросить цену →	Scanner harness
18	152N11717 запросить цену →	GUI harness (P/O PL 14.10 Item 1)
19		- Platen cover sensor harness (P/O
20		- Scanner lock switch (P/O PL 14.10
21	023N00954 запросить цену →	Scanner drive belt (REP 14.2)
22	002N02582 запросить цену →	CVT glass assembly
23		- Scanner top cover (P/O PL 14.10
24	002N02581 запросить цену →	Scanner top cover assembly (REP
25	007N01537 запросить цену →	Timing gear (REP 14.2)
5-38		WorkCentre
1		- Upper cover (P/O PL 20.10 Item 6)
2		- Lower cover (P/O PL 20.10 Item 6)
3		- Bracket (P/O PL 20.10 Item 6)
4	140N63142 запросить цену →	FAX PWB
5		- Screw (P/O PL 20.10 Item 6)
6	002N02560 запросить цену →	FAX module (P/O PL 31.10 Item 1)
1	600T02252 запросить цену →	Ethernet crossover cable (PWS to
2	600T02299 запросить цену →	Screwdriver
5-40		WorkCentre
1	002N02564 запросить цену →	Exit tray assembly
2	002N02565 запросить цену →	Front door assembly
3	002N02566 запросить цену →	Exit guide assembly (REP 10.2)
4	002N02567 запросить цену →	Paper exit cover
5	002N02568 запросить цену →	Infill cover
6	002N02569 запросить цену →	Rear cover
7	002N02570 запросить цену →	Rear access cover
8		- Rear exit cover (Not Spared) (REP
9		- Front infill cover (Not Spared)
10		- Tray (P/O PL 28.10 Item 1)
11		- Lower tray (P/O PL 28.10 Item 1)
12	009N01593 запросить цену →	Spring (P/O PL 28.10 Item 1)
1	097N01527 запросить цену →	Fax kit (Parallel) (see Note)
2	097S03772 запросить цену →	Foreign device interface kit
5-42		WorkCentre

Источник: Инк-Маркет.ру.

← Все статьи
